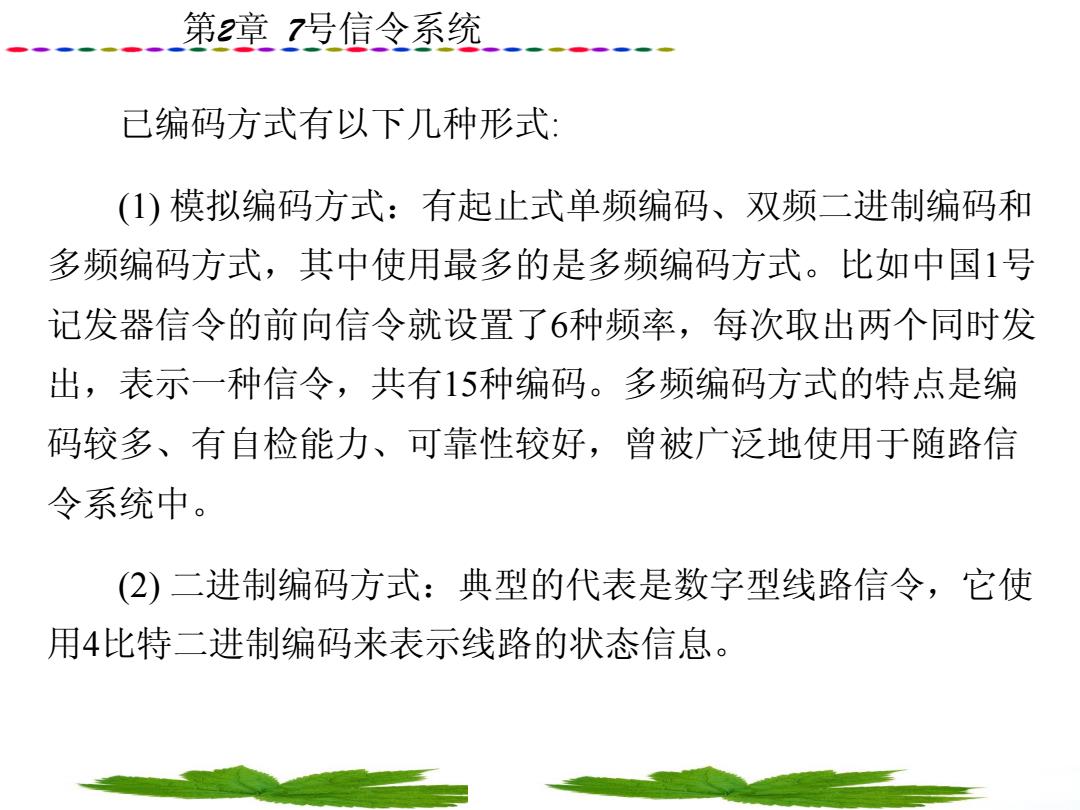

第章7号信令系统 已编码方式有以下几种形式： (1)模拟编码方式：有起止式单频编码、双频二进制编码和 多频编码方式，其中使用最多的是多频编码方式。比如中国1号 记发器信令的前向信令就设置了6种频率，每次取出两个同时发 出，表示一种信令，共有15种编码。多频编码方式的特点是编 码较多、有自检能力、可靠性较好，曾被广泛地使用于随路信 令系统中。 (2)二进制编码方式：典型的代表是数字型线路信令，它使 用4比特二进制编码来表示线路的状态信息
第2章 7号信令系统 已编码方式有以下几种形式: (1) 模拟编码方式：有起止式单频编码、双频二进制编码和 多频编码方式，其中使用最多的是多频编码方式。比如中国1号 记发器信令的前向信令就设置了6种频率，每次取出两个同时发 出，表示一种信令，共有15种编码。多频编码方式的特点是编 码较多、有自检能力、可靠性较好，曾被广泛地使用于随路信 令系统中。 (2) 二进制编码方式：典型的代表是数字型线路信令，它使 用4比特二进制编码来表示线路的状态信息

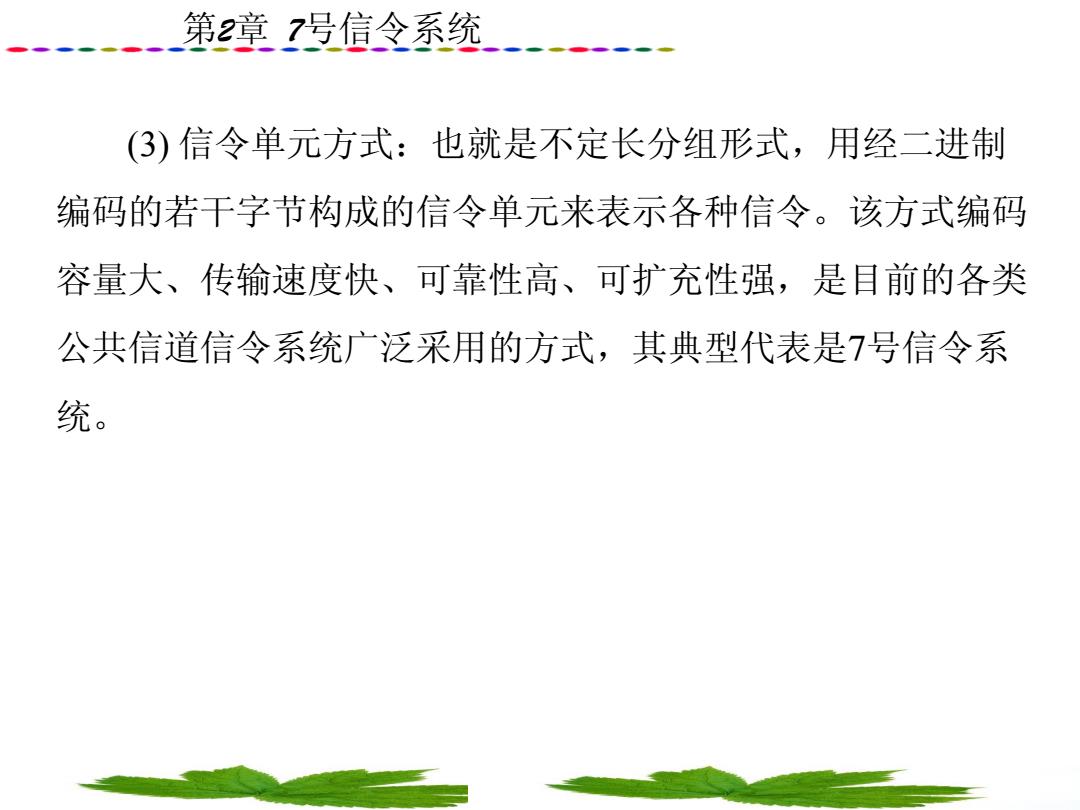

第章7号信令系统 (3)信令单元方式：也就是不定长分组形式，用经二进制 编码的若干字节构成的信令单元来表示各种信令。该方式编码 容量大、传输速度快、可靠性高、可扩充性强，是目前的各类 公共信道信令系统广泛采用的方式，其典型代表是7号信令系 统
第2章 7号信令系统 (3) 信令单元方式：也就是不定长分组形式，用经二进制 编码的若干字节构成的信令单元来表示各种信令。该方式编码 容量大、传输速度快、可靠性高、可扩充性强，是目前的各类 公共信道信令系统广泛采用的方式，其典型代表是7号信令系 统

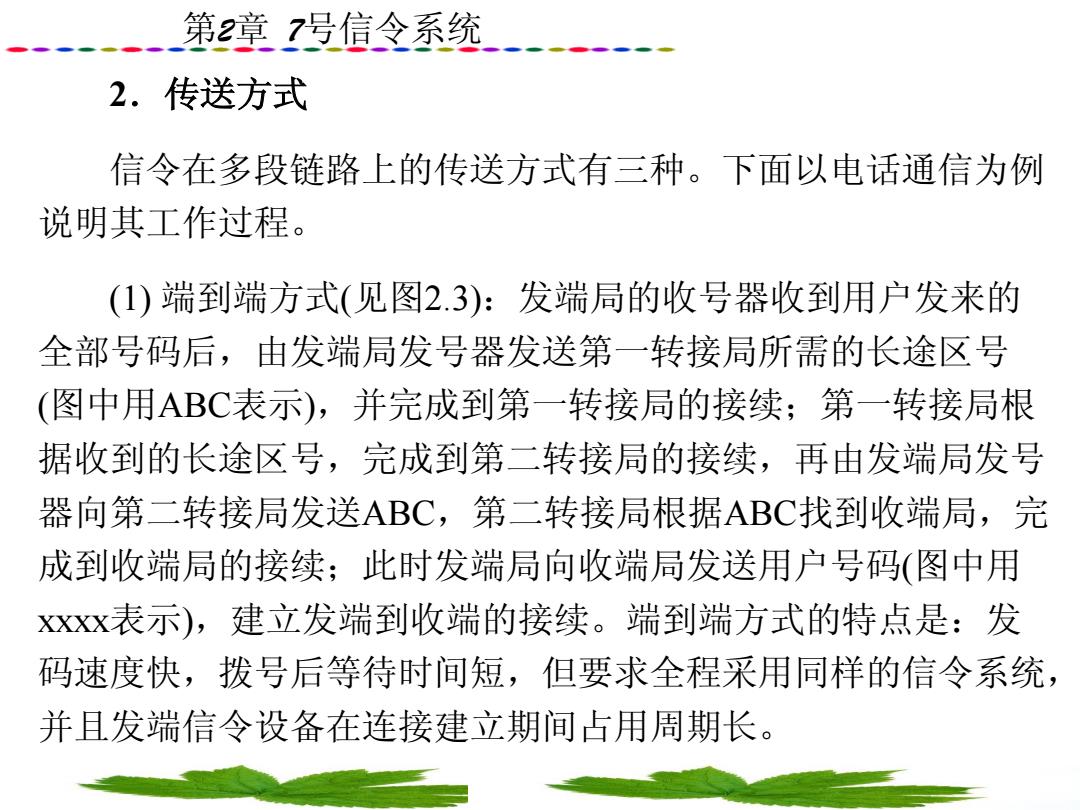

第章7号信令系统 2.传送方式 信令在多段链路上的传送方式有三种。下面以电话通信为例 说明其工作过程。 (1)端到端方式（见图2.3）：发端局的收号器收到用户发来的 全部号码后，由发端局发号器发送第一转接局所需的长途区号 (图中用ABC表示)，并完成到第一转接局的接续；第一转接局根 据收到的长途区号，完成到第二转接局的接续，再由发端局发号 器向第二转接局发送ABC,第二转接局根据ABC找到收端局，完 成到收端局的接续；此时发端局向收端局发送用户号码（图中用 xxxx表示)，建立发端到收端的接续。端到端方式的特点是：发 码速度快，拨号后等待时间短，但要求全程采用同样的信令系统， 并且发端信令设备在连接建立期间占用周期长
第2章 7号信令系统 2．传送方式 信令在多段链路上的传送方式有三种。下面以电话通信为例 说明其工作过程。 (1) 端到端方式(见图2.3)：发端局的收号器收到用户发来的 全部号码后，由发端局发号器发送第一转接局所需的长途区号 (图中用ABC表示)，并完成到第一转接局的接续；第一转接局根 据收到的长途区号，完成到第二转接局的接续，再由发端局发号 器向第二转接局发送ABC，第二转接局根据ABC找到收端局，完 成到收端局的接续；此时发端局向收端局发送用户号码(图中用 xxxx表示)，建立发端到收端的接续。端到端方式的特点是：发 码速度快，拨号后等待时间短，但要求全程采用同样的信令系统， 并且发端信令设备在连接建立期间占用周期长

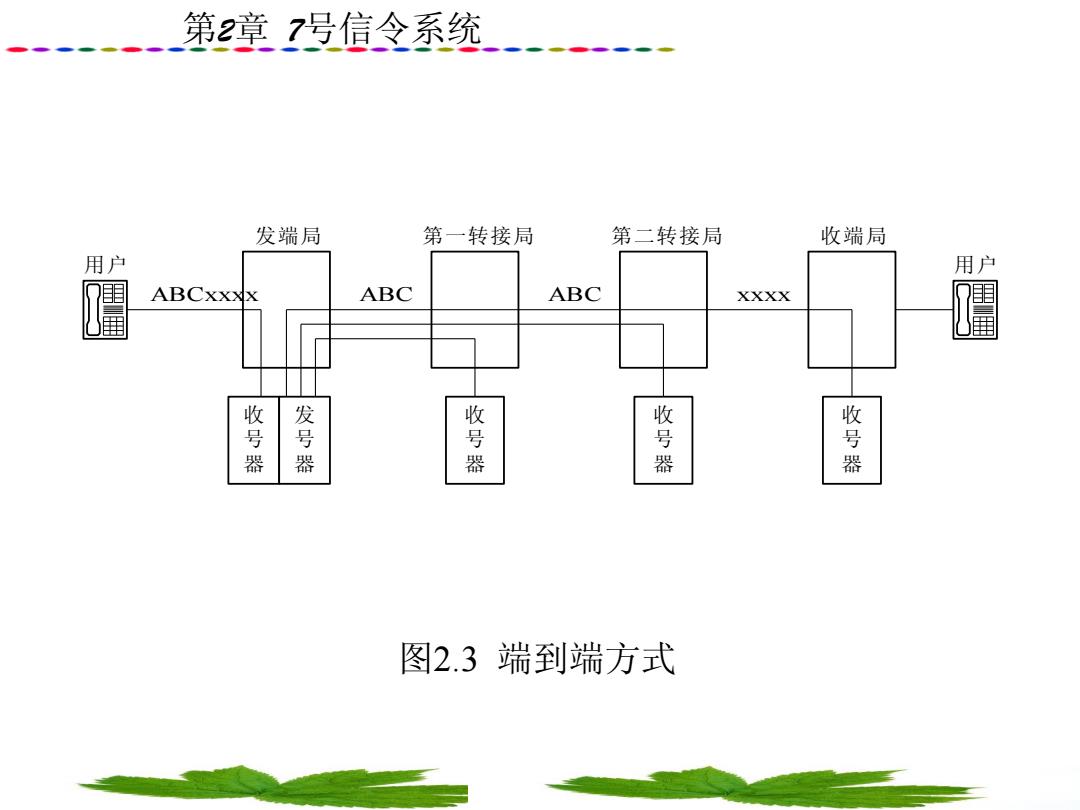

第章7号信令系统 发端局 第一转接局 第二转接局 收端局 用户 用户 ABCxxXx ABC ABC XXXX 号器 发号 器 号器 号器 号器 图2.3端到端方式
第2章 7号信令系统 图2.3 端到端方式 收 号 器 发 号 器 发端局 ABCxxxx 用 户 ABC 收 号 器 第一转接局 ABC 收 号 器 第二转接局 xxxx 收 号 器 收端局 用 户

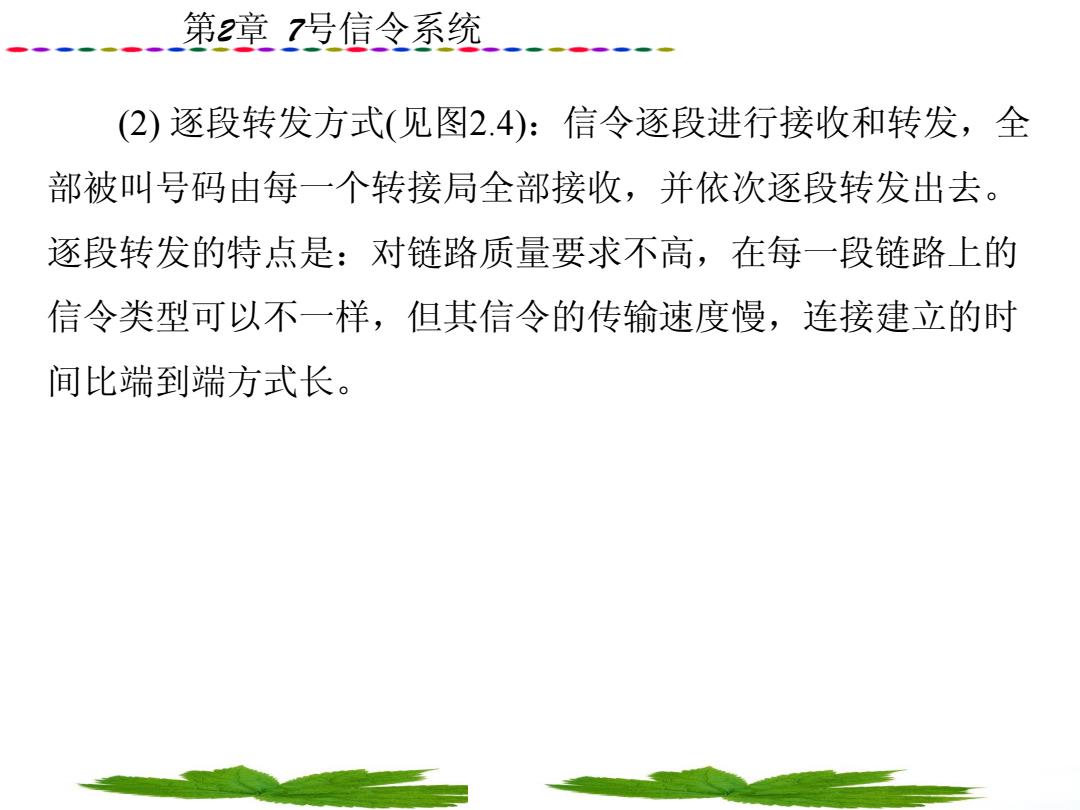

第章7号信令系统 (2)逐段转发方式（见图2.4）：信令逐段进行接收和转发，全 部被叫号码由每一个转接局全部接收，并依次逐段转发出去。 逐段转发的特点是：对链路质量要求不高，在每一段链路上的 信令类型可以不一样，但其信令的传输速度慢，连接建立的时 间比端到端方式长
第2章 7号信令系统 (2) 逐段转发方式(见图2.4)：信令逐段进行接收和转发，全 部被叫号码由每一个转接局全部接收，并依次逐段转发出去。 逐段转发的特点是：对链路质量要求不高，在每一段链路上的 信令类型可以不一样，但其信令的传输速度慢，连接建立的时 间比端到端方式长
