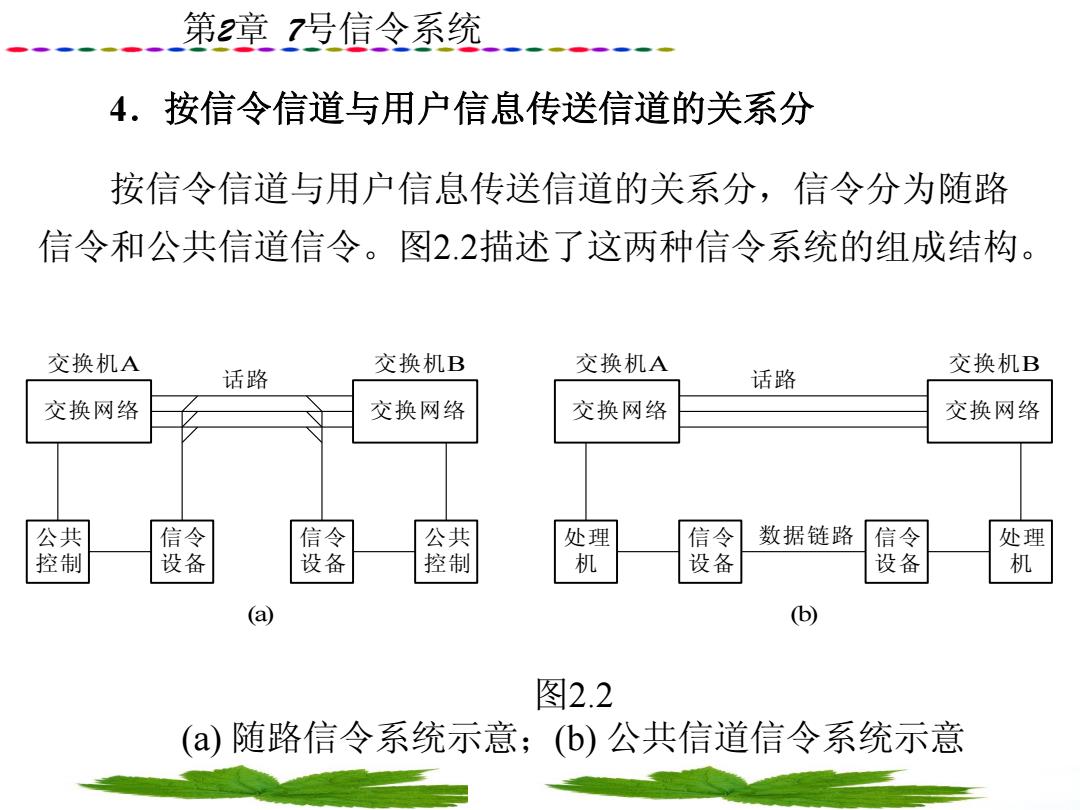

第2章7号信令系统 4.按信令信道与用户信息传送信道的关系分 按信令信道与用户信息传送信道的关系分，信令分为随路 信令和公共信道信令。图2.2描述了这两种信令系统的组成结构。 交换机A 交换机B 交换机A 交换机B 话路 话路 交换网络 交换网络 交换网络 交换网络 公共 信令 信令 公共 处理 信令 数据链路 信令 处理 控制 设 设备 控制 机 设备 设备 机 (a) (b) 图2.2 (a)随路信令系统示意；(b)公共信道信令系统示意
第2章 7号信令系统 4．按信令信道与用户信息传送信道的关系分 按信令信道与用户信息传送信道的关系分，信令分为随路 信令和公共信道信令。图2.2描述了这两种信令系统的组成结构。 图2.2 (a) 随路信令系统示意；(b) 公共信道信令系统示意 交换网络 交换机A 公 共 控 制 信 令 设 备 交换网络 交换机B 公 共 控 制 信 令 设 备 话 路 (a) 交换网络 交换机A 处 理 机 信 令 设 备 交换网络 交换机B 处 理 机 信 令 设 备 话 路 (b) 数据链路

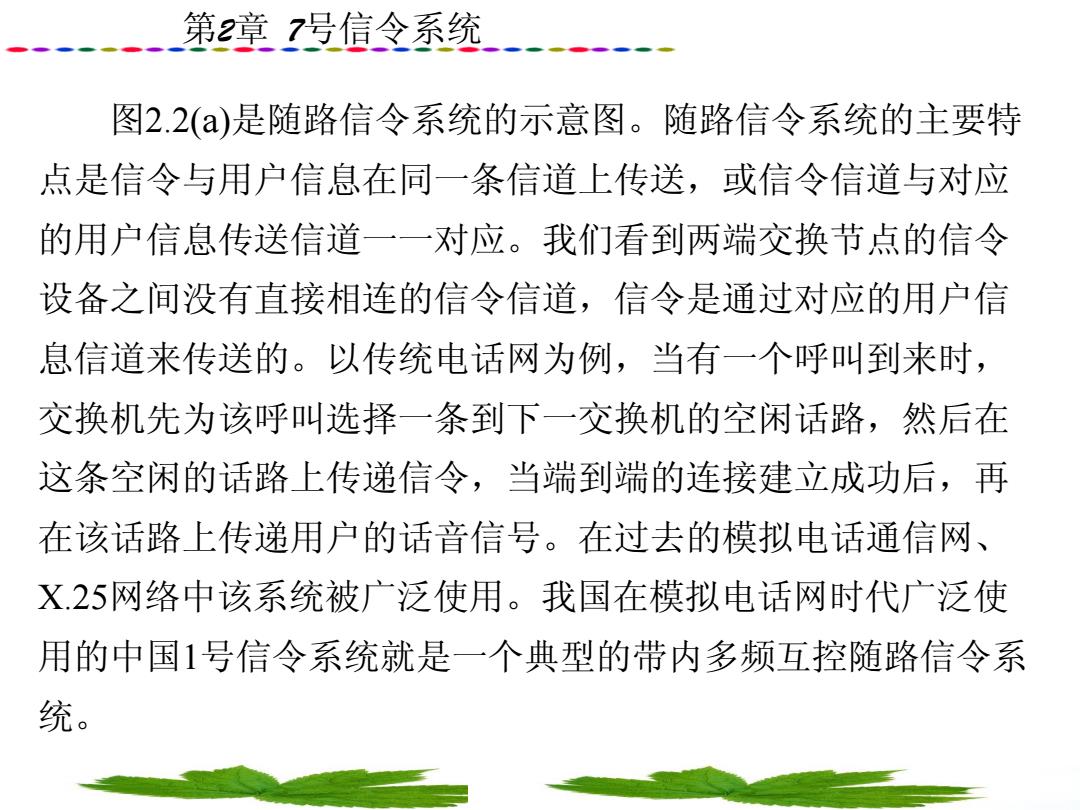

第章7号信令系统 图2.2(a)是随路信令系统的示意图。随路信令系统的主要特 点是信令与用户信息在同一条信道上传送，或信令信道与对应 的用户信息传送信道一一对应。我们看到两端交换节点的信令 设备之间没有直接相连的信令信道，信令是通过对应的用户信 息信道来传送的。以传统电话网为例，当有一个呼叫到来时， 交换机先为该呼叫选择一条到下一交换机的空闲话路，然后在 这条空闲的话路上传递信令，当端到端的连接建立成功后，再 在该话路上传递用户的话音信号。在过去的模拟电话通信网、 X25网络中该系统被广泛使用。我国在模拟电话网时代广泛使 用的中国1号信令系统就是一个典型的带内多频互控随路信令系 统
第2章 7号信令系统 图2.2(a)是随路信令系统的示意图。随路信令系统的主要特 点是信令与用户信息在同一条信道上传送，或信令信道与对应 的用户信息传送信道一一对应。我们看到两端交换节点的信令 设备之间没有直接相连的信令信道，信令是通过对应的用户信 息信道来传送的。以传统电话网为例，当有一个呼叫到来时， 交换机先为该呼叫选择一条到下一交换机的空闲话路，然后在 这条空闲的话路上传递信令，当端到端的连接建立成功后，再 在该话路上传递用户的话音信号。在过去的模拟电话通信网、 X.25网络中该系统被广泛使用。我国在模拟电话网时代广泛使 用的中国1号信令系统就是一个典型的带内多频互控随路信令系 统

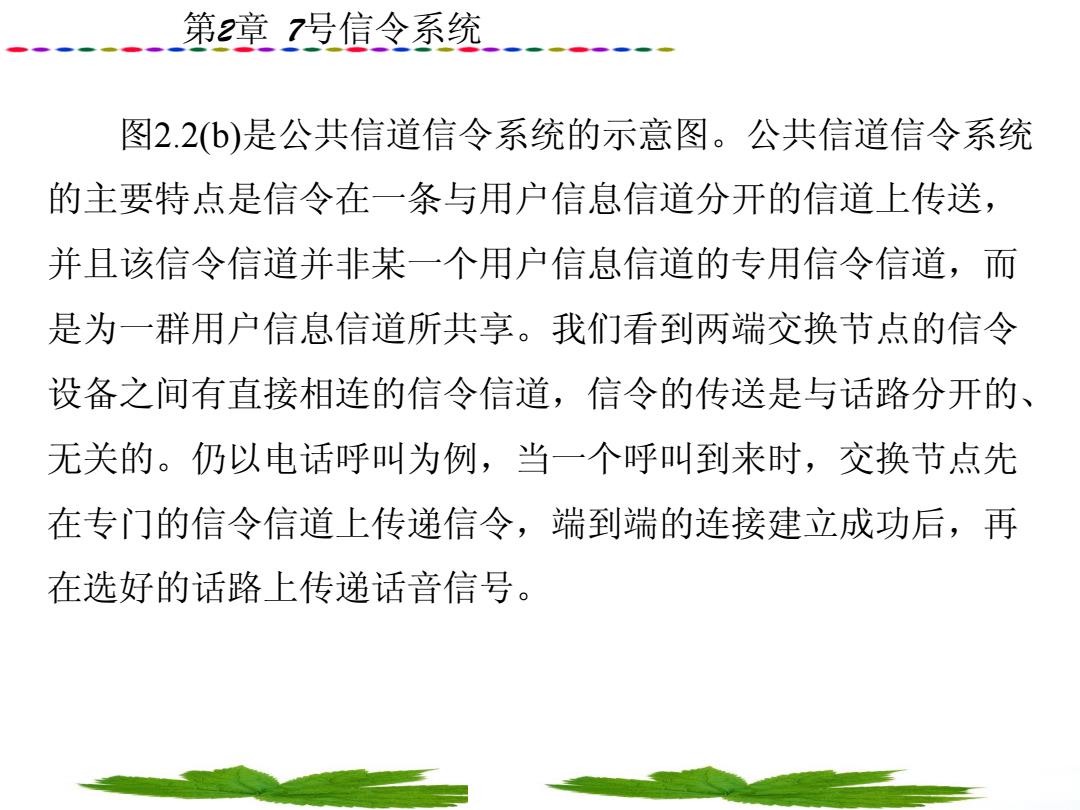

第章7号信令系统 图2.2(b)是公共信道信令系统的示意图。公共信道信令系统 的主要特点是信令在一条与用户信息信道分开的信道上传送， 并且该信令信道并非某一个用户信息信道的专用信令信道，而 是为一群用户信息信道所共享。我们看到两端交换节点的信令 设备之间有直接相连的信令信道，信令的传送是与话路分开的、 无关的。仍以电话呼叫为例，当一个呼叫到来时，交换节点先 在专门的信令信道上传递信令，端到端的连接建立成功后，再 在选好的话路上传递话音信号
第2章 7号信令系统 图2.2(b)是公共信道信令系统的示意图。公共信道信令系统 的主要特点是信令在一条与用户信息信道分开的信道上传送， 并且该信令信道并非某一个用户信息信道的专用信令信道，而 是为一群用户信息信道所共享。我们看到两端交换节点的信令 设备之间有直接相连的信令信道，信令的传送是与话路分开的、 无关的。仍以电话呼叫为例，当一个呼叫到来时，交换节点先 在专门的信令信道上传递信令，端到端的连接建立成功后，再 在选好的话路上传递话音信号

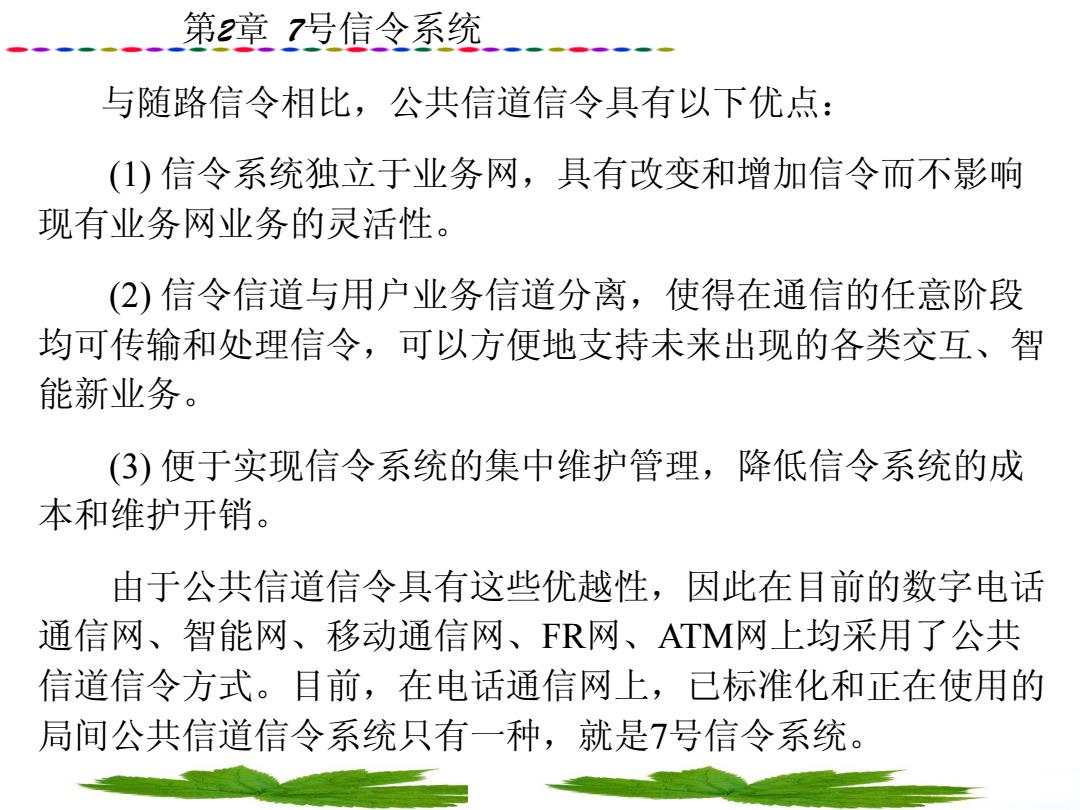

第2章7号信令系统 与随路信令相比，公共信道信令具有以下优点： ()信令系统独立于业务网，具有改变和增加信令而不影响 现有业务网业务的灵活性。 (2)信令信道与用户业务信道分离，使得在通信的任意阶段 均可传输和处理信令，可以方便地支持未来出现的各类交互、智 能新业务。 (3)便于实现信令系统的集中维护管理，降低信令系统的成 本和维护开销。 由于公共信道信令具有这些优越性，因此在目前的数字电话 通信网、智能网、移动通信网、FR网、ATM网上均采用了公共 信道信令方式。目前，在电话通信网上，已标准化和正在使用的 局间公共信道信令系统只有一种，就是7号信令系统
第2章 7号信令系统 与随路信令相比，公共信道信令具有以下优点： (1) 信令系统独立于业务网，具有改变和增加信令而不影响 现有业务网业务的灵活性。 (2) 信令信道与用户业务信道分离，使得在通信的任意阶段 均可传输和处理信令，可以方便地支持未来出现的各类交互、智 能新业务。 (3) 便于实现信令系统的集中维护管理，降低信令系统的成 本和维护开销。 由于公共信道信令具有这些优越性，因此在目前的数字电话 通信网、智能网、移动通信网、FR网、ATM网上均采用了公共 信道信令方式。目前，在电话通信网上，已标准化和正在使用的 局间公共信道信令系统只有一种，就是7号信令系统

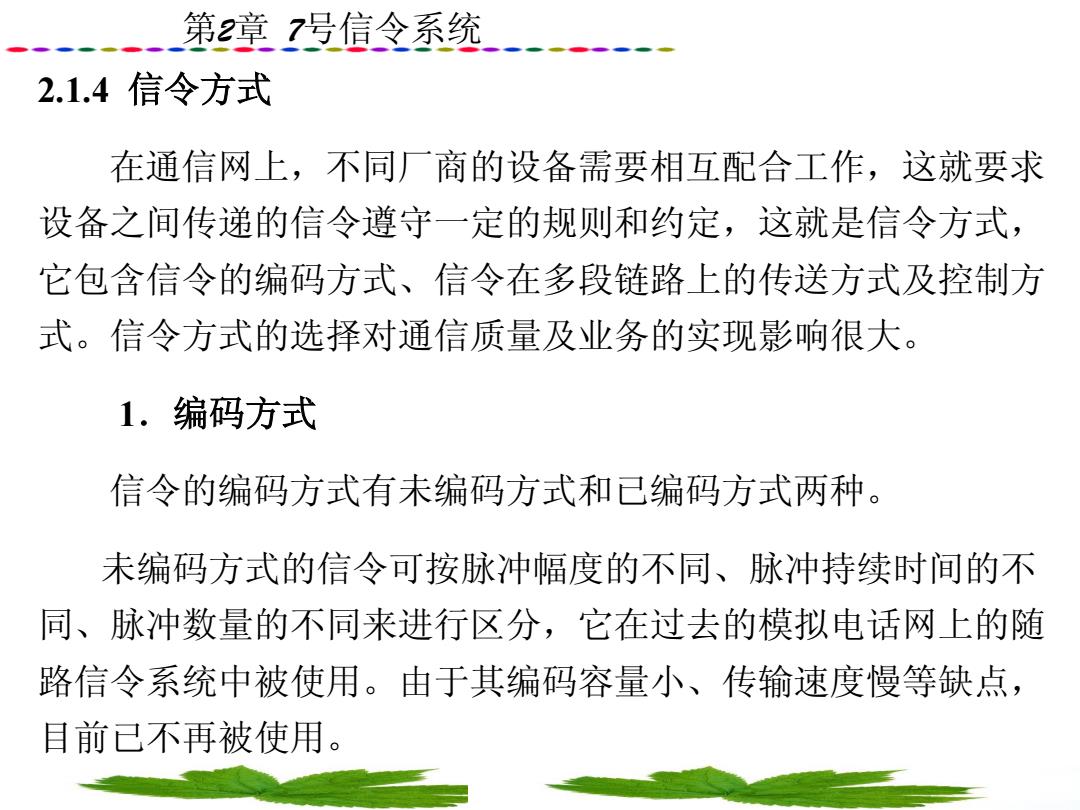

第章7号信令系统 2.1.4信令方式 在通信网上，不同厂商的设备需要相互配合工作，这就要求 设备之间传递的信令遵守一定的规则和约定，这就是信令方式， 它包含信令的编码方式、信令在多段链路上的传送方式及控制方 式。信令方式的选择对通信质量及业务的实现影响很大。 1.编码方式 信令的编码方式有未编码方式和已编码方式两种。 未编码方式的信令可按脉冲幅度的不同、脉冲持续时间的不 同、脉冲数量的不同来进行区分，它在过去的模拟电话网上的随 路信令系统中被使用。由于其编码容量小、传输速度慢等缺点， 目前已不再被使用
第2章 7号信令系统 2.1.4 信令方式 在通信网上，不同厂商的设备需要相互配合工作，这就要求 设备之间传递的信令遵守一定的规则和约定，这就是信令方式， 它包含信令的编码方式、信令在多段链路上的传送方式及控制方 式。信令方式的选择对通信质量及业务的实现影响很大。 1．编码方式 信令的编码方式有未编码方式和已编码方式两种。 未编码方式的信令可按脉冲幅度的不同、脉冲持续时间的不 同、脉冲数量的不同来进行区分，它在过去的模拟电话网上的随 路信令系统中被使用。由于其编码容量小、传输速度慢等缺点， 目前已不再被使用
