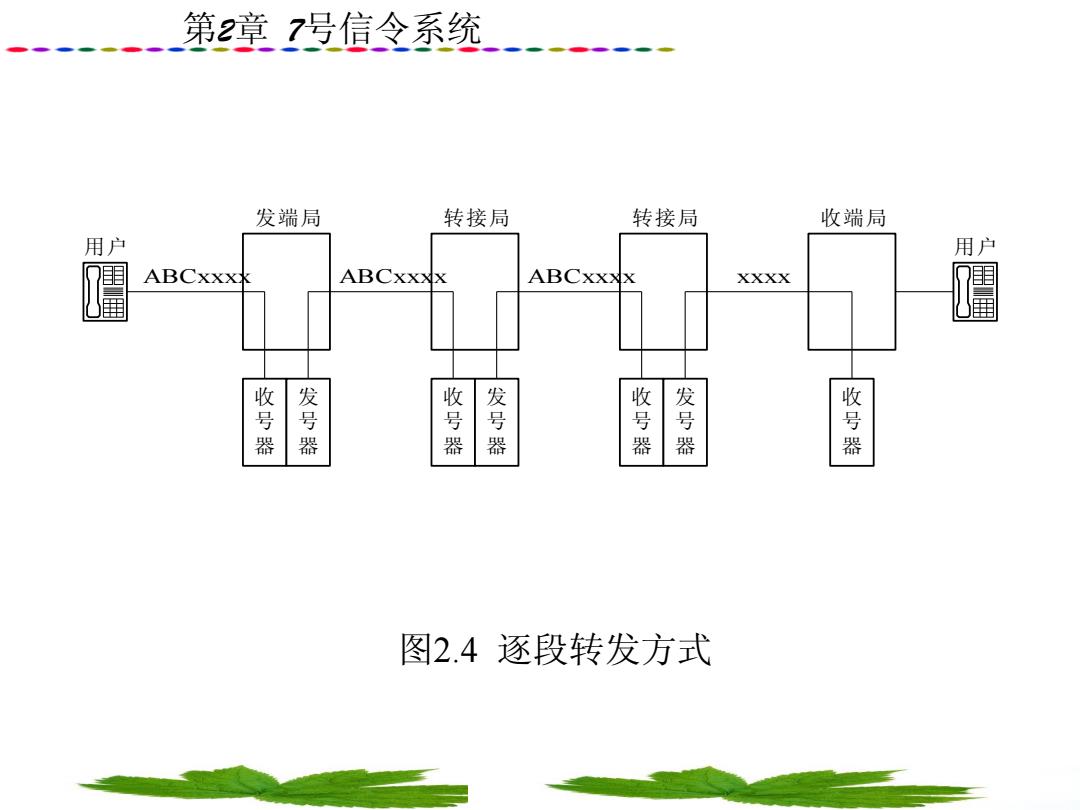

第章7号信令系统 发端局 转接局 转接局 收端局 用户 用户 ABCxxxk ABCxXXx ABCxXXx XXXX 收号器 发号器 号器 发号器 号器 发号器 收号器 图2.4逐段转发方式
第2章 7号信令系统 图2.4 逐段转发方式 收 号 器 发 号 器 发端局 ABCxxxx 用 户 转接局 转接局 xxxx 收 号 器 收端局 用 户 ABCxxxx ABCxxxx 收 号 器 发 号 器 收 号 器 发 号 器
第章7号信令系统 (3)混合方式：实际应用中，常将上面两种方式结合起来 混合使用。如在中国1号信令中，可根据链路的质量，在劣质 链路上采用逐段转发方式，在优质链路上采用端到端方式。目 前的7号信令系统中，主要采用逐段转发方式，但也支持端到 端的信令方式
第2章 7号信令系统 (3) 混合方式：实际应用中，常将上面两种方式结合起来 混合使用。如在中国1号信令中，可根据链路的质量，在劣质 链路上采用逐段转发方式，在优质链路上采用端到端方式。目 前的7号信令系统中，主要采用逐段转发方式，但也支持端到 端的信令方式

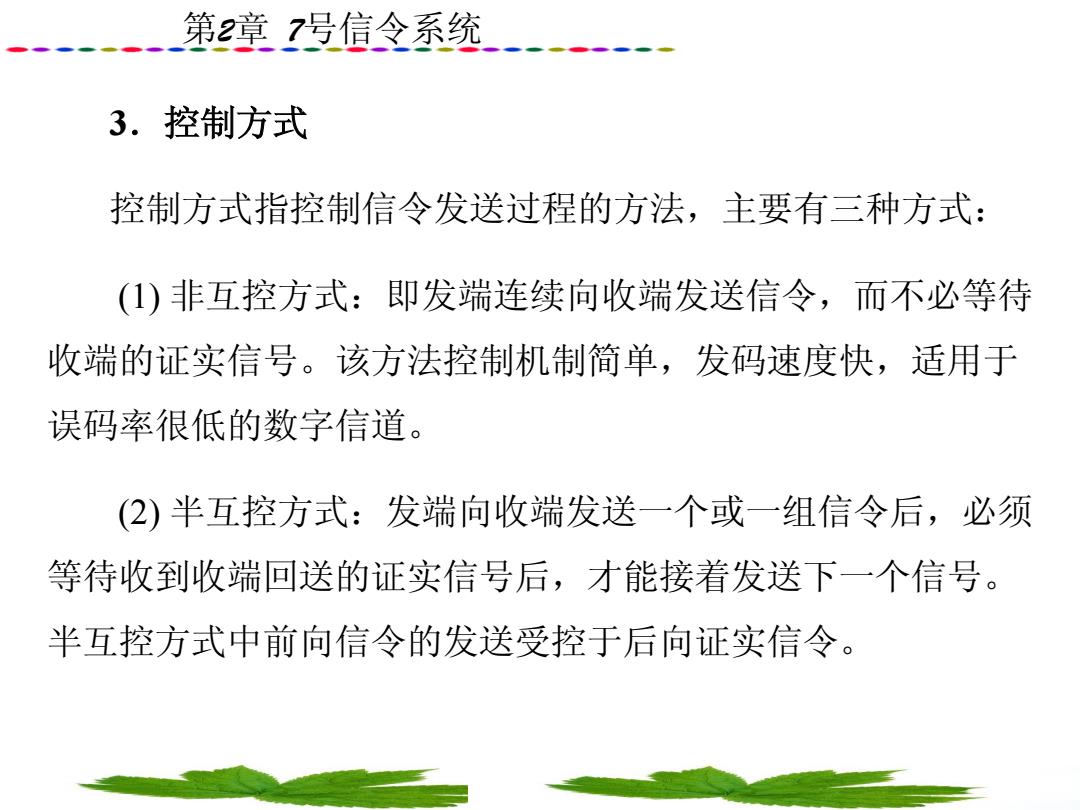

第章7号信令系统 3.控制方式 控制方式指控制信令发送过程的方法，主要有三种方式： (1)非互控方式：即发端连续向收端发送信令，而不必等待 收端的证实信号。该方法控制机制简单，发码速度快，适用于 误码率很低的数字信道。 (2)半互控方式：发端向收端发送一个或一组信令后，必须 等待收到收端回送的证实信号后，才能接着发送下一个信号。 半互控方式中前向信令的发送受控于后向证实信令
第2章 7号信令系统 3．控制方式 控制方式指控制信令发送过程的方法，主要有三种方式： (1) 非互控方式：即发端连续向收端发送信令，而不必等待 收端的证实信号。该方法控制机制简单，发码速度快，适用于 误码率很低的数字信道。 (2) 半互控方式：发端向收端发送一个或一组信令后，必须 等待收到收端回送的证实信号后，才能接着发送下一个信号。 半互控方式中前向信令的发送受控于后向证实信令

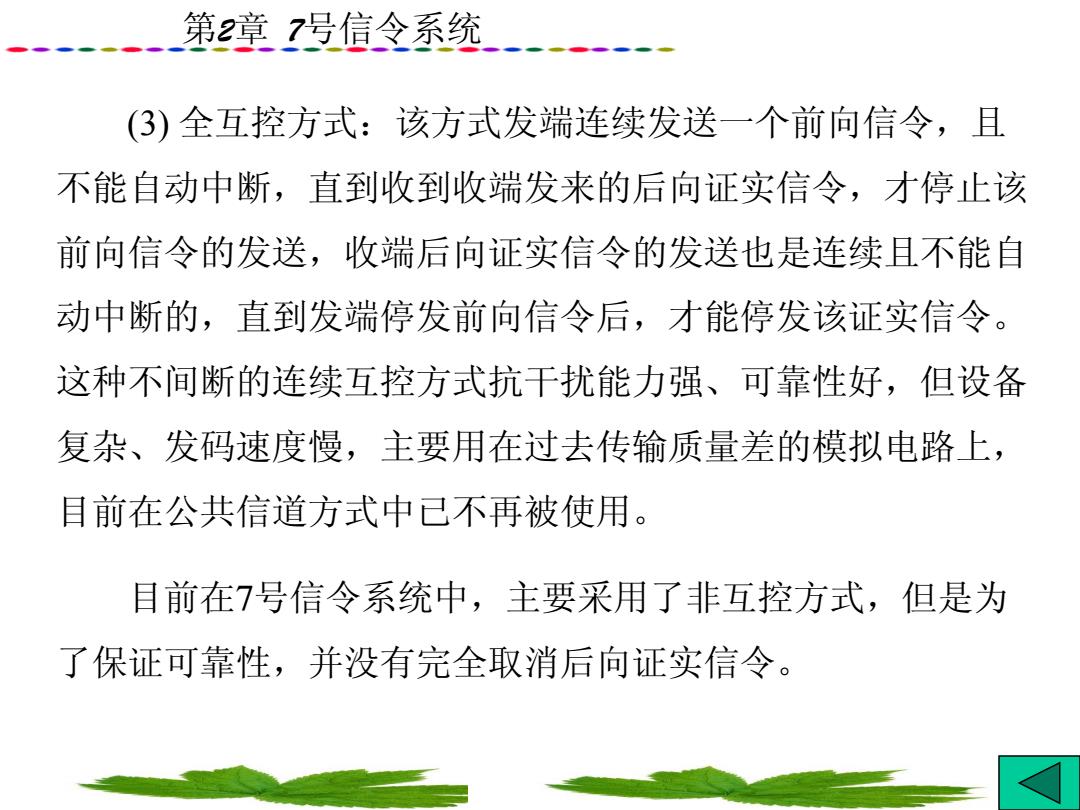

第章7号信令系统 (3)全互控方式：该方式发端连续发送一个前向信令，且 不能自动中断，直到收到收端发来的后向证实信令，才停止该 前向信令的发送，收端后向证实信令的发送也是连续且不能自 动中断的，直到发端停发前向信令后，才能停发该证实信令。 这种不间断的连续互控方式抗干扰能力强、可靠性好，但设备 复杂、发码速度慢，主要用在过去传输质量差的模拟电路上， 目前在公共信道方式中已不再被使用。 目前在7号信令系统中，主要采用了非互控方式，但是为 了保证可靠性，并没有完全取消后向证实信令
第2章 7号信令系统 (3) 全互控方式：该方式发端连续发送一个前向信令，且 不能自动中断，直到收到收端发来的后向证实信令，才停止该 前向信令的发送，收端后向证实信令的发送也是连续且不能自 动中断的，直到发端停发前向信令后，才能停发该证实信令。 这种不间断的连续互控方式抗干扰能力强、可靠性好，但设备 复杂、发码速度慢，主要用在过去传输质量差的模拟电路上， 目前在公共信道方式中已不再被使用。 目前在7号信令系统中，主要采用了非互控方式，但是为 了保证可靠性，并没有完全取消后向证实信令

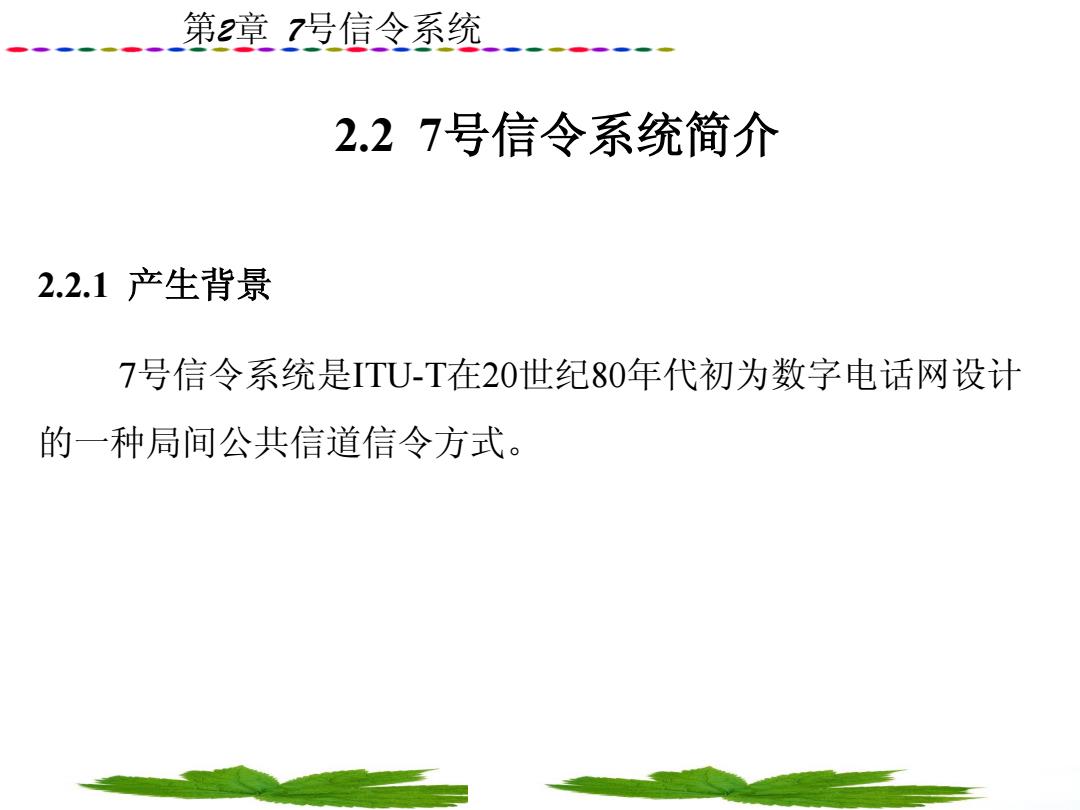

第章7号信令系统 2.27号信令系统简介 2.2.1产生背景 7号信令系统是TU-T在20世纪80年代初为数字电话网设计 的一种局间公共信道信令方式
第2章 7号信令系统 2.2 7号信令系统简介 2.2.1 产生背景 7号信令系统是ITU-T在20世纪80年代初为数字电话网设计 的一种局间公共信道信令方式
