二、 传感器的组成 >传感器一般由敏感元件，转换元件，转换电路三 部分组成： 被测量 敏感元件 转化元件 转换电路 电路 注：有的书上不包括 虚线后部分
传感器一般由敏感元件、转换元件、转换电路 三 部分组成： 二、传感器的组成 被测量 敏感元件 转化元件 转换电路 电路 注：有的书上不包括 虚线后部分

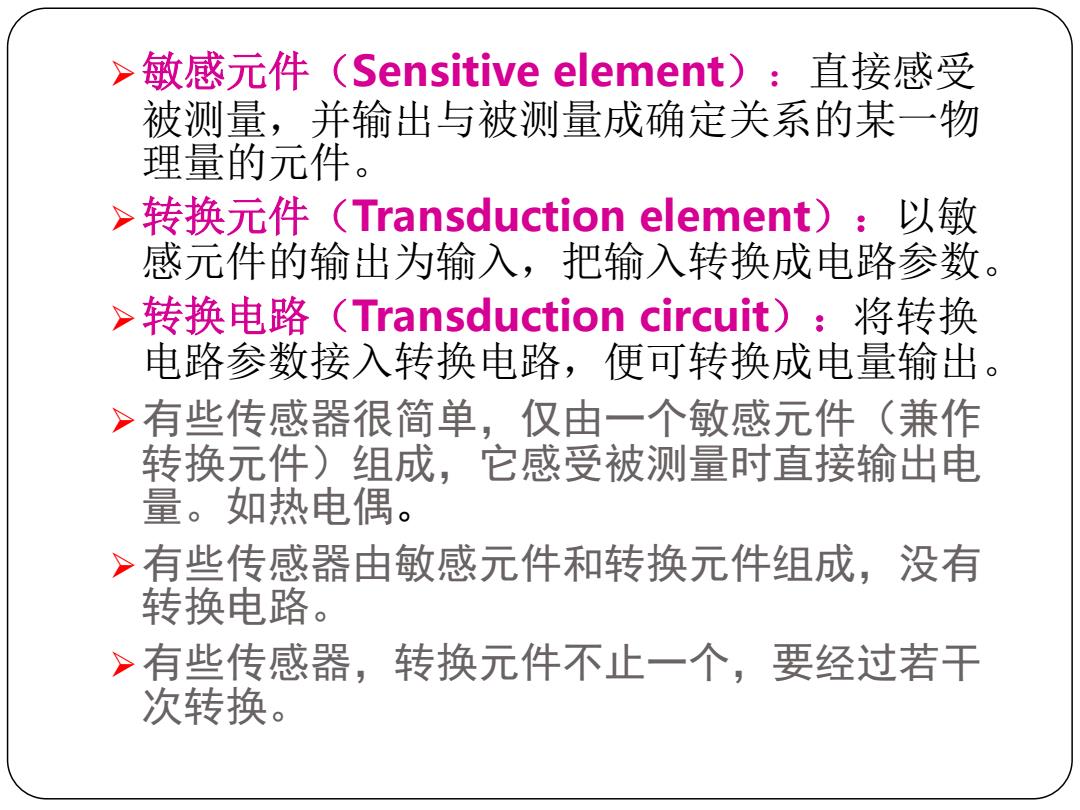

>敏感元件(Sensitive element):直接感受 被测量，并输出与被测量成确定关系的某一物 理量的元件。 >转换元件(Transduction element):以敏 感元件的输出为输入，把输入转换成电路参数。 >3 转换电路(Transduction circuit)：将转换 电路参数接入转换电路，便可转换成电量输出。 >有些传感器很简单，仅由一个敏感元件（兼作 转换元件)组成，它感受被测量时直接输出电 量。如热电偶。 >有些传感器由敏感元件和转换元件组成，没有 转换电路 >有些传感器，转换元件不止一个， 要经过若干 次转换
敏感元件（Sensitive element）：直接感受 被测量，并输出与被测量成确定关系的某一物 理量的元件。 转换元件（Transduction element）：以敏 感元件的输出为输入，把输入转换成电路参数。 转换电路（Transduction circuit）：将转换 电路参数接入转换电路，便可转换成电量输出。 有些传感器很简单，仅由一个敏感元件（兼作 转换元件）组成，它感受被测量时直接输出电 量。如热电偶。 有些传感器由敏感元件和转换元件组成，没有 转换电路。 有些传感器，转换元件不止一个，要经过若干 次转换
第二节传感器的分类及要求 传感器的分类 >传感器种类繁多，目前常用的分类有两种： >以被测量来分 >以传感器的原理来分
一、传感器的分类 传感器种类繁多，目前常用的分类有两种： 以被测量来分 以传感器的原理来分 第二节 传感器的分类及要求
按被测量来分类 被测量类别 被测量 热工量 温度、热量、比热；压力、压差、真 空度；流量、流速、风速 机械量 位移（线位移、角位移），尺寸、形 状；力、力矩、应力；重量、质量； 转速、线速度；振动幅度、频率、加 速度、噪声
被测量类别 被 测 量 热工量 温度、热量、比热；压力、压差、真 空度；流量、流速、风速 机械量 位移（线位移、角位移），尺寸、形 状；力、力矩、应力；重量、质量； 转速、线速度；振动幅度、频率、加 速度、噪声 按被测量来分类
被测量类别 被测量 物性和成分量 气体化学成分、液体化学成分； 酸碱度(PH值)、盐度、浓度、 粘度；密度、比重 状态量 颜色、透明度、磨损量、材料内 部裂缝或缺陷、气体泄漏、表面 质量 按传感器的原理来分类 >电阻式，光电式（红外式、光导纤维式），电感 式，谐振式，电容式，霍尔式（磁式），阻抗式 (电涡流式)，超声式，磁电式，同位素式，热 电式，电化学式，压电式，微波式
被测量类别 被 测 量 物性和成分量 气体化学成分、液体化学成分； 酸碱度（PH值）、盐度、浓度、 粘度；密度、比重 状态量 颜色、透明度、磨损量、材料内 部裂缝或缺陷、气体泄漏、表面 质量 电阻式，光电式（红外式、光导纤维式），电感 式，谐振式，电容式，霍尔式（磁式），阻抗式 （电涡流式），超声式，磁电式，同位素式，热 电式，电化学式，压电式，微波式 按传感器的原理来分类
