3)用于脉冲鉴幅 Vo
3）用于脉冲鉴幅 VI VO VT+ VTVI VO
10.3单稳态触发器 单稳态触发器的工作特性： ①它有稳态和暂稳态两个不同的工作状 态 ②在外界触发脉冲作用下，能从稳态翻 转到暂隐态，在暂隐态维持一段时间以后， 二再自动返回稳态； ③暂稳态维持时间的长短取决于电路本 身的参数，与触发脉冲的宽度和幅度无关

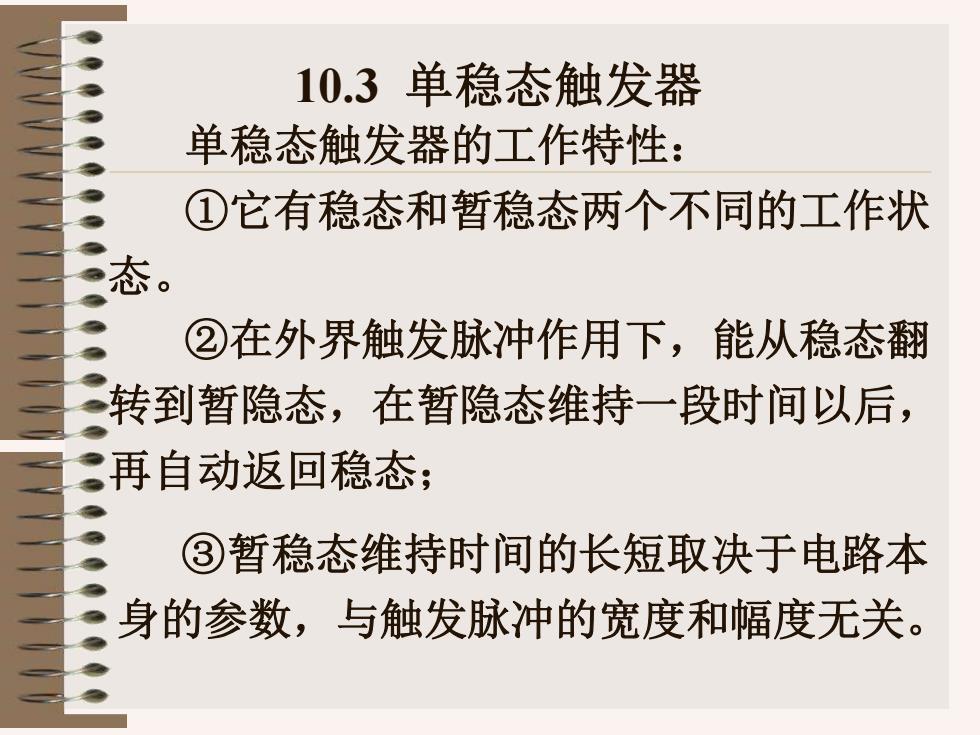

10.3 单稳态触发器 单稳态触发器的工作特性： ①它有稳态和暂稳态两个不同的工作状 态。 ②在外界触发脉冲作用下，能从稳态翻 转到暂隐态，在暂隐态维持一段时间以后， 再自动返回稳态； ③暂稳态维持时间的长短取决于电路本 身的参数，与触发脉冲的宽度和幅度无关
1、用门电路组成的单稳态触发器 由门电路、RC电路组成的单稳态触发 器有两种类型： 微分型 积分型
1、用门电路组成的单稳态触发器 由门电路、RC电路组成的单稳态触发 器有两种类型： 微分型 积分型
1) 微分型单稳态触发器 采用CMOS门电路和RC微分电路构 成的微分型单稳态触发器。 假设条件：CMOS门电路的VOH-VDD, Vo0,且VFDD

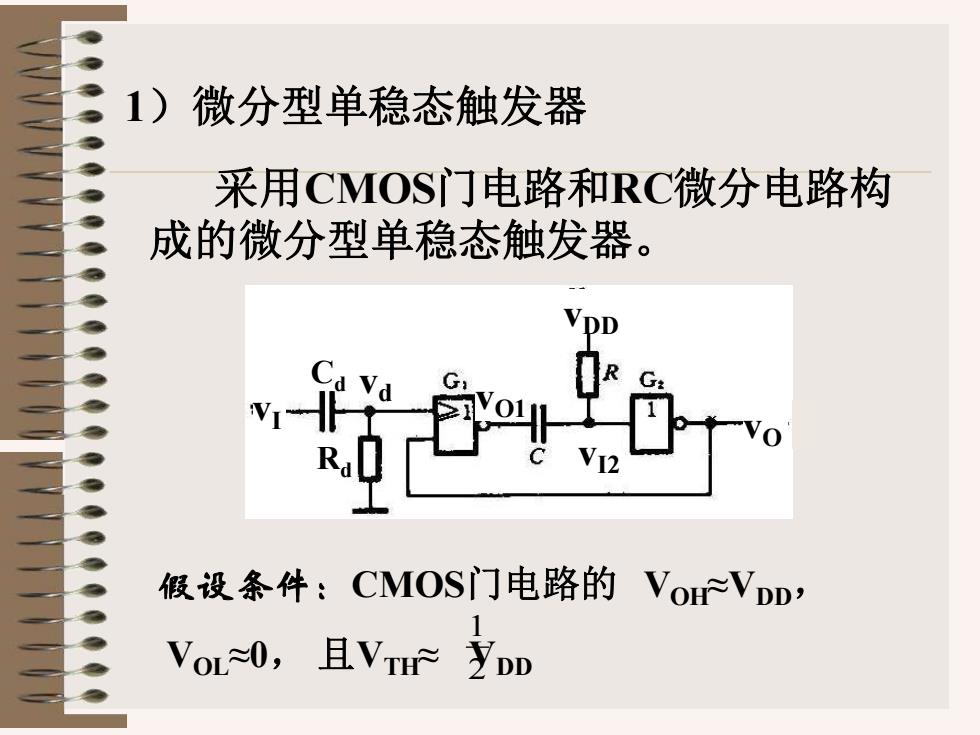

1）微分型单稳态触发器 采用CMOS门电路和RC微分电路构 成的微分型单稳态触发器。 v d vI vO 1 vI2 vO vDD vd vI vO1 vI2 vO vDD Rd Cd 假设条件：CMOS门电路的 VOH≈VDD， VOL≈0， 且VTH≈ V 2 DD 1
a Ni R 稳态：没有触发电平时，V=0,V2=VDD, 故Vo=O,Vo1=VDD,电容C上没有电压

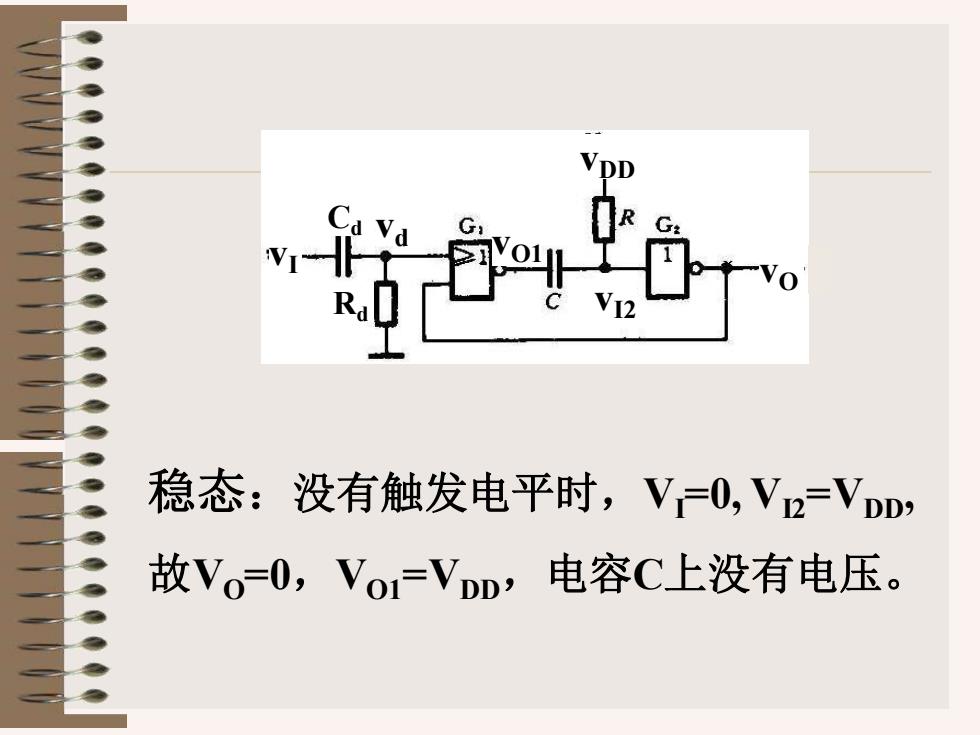

稳态：没有触发电平时，VI=0, VI2=VDD, 故VO=0，VO1=VDD，电容C上没有电压。 v d vI vO 1 vI2 vO vDD vd vI vO1 vI2 vO vDD Rd Cd
