0.9m 0.5m 0.1m 主要参数 上升时间 由脉冲前沿总电压的10%上升到90%的时间。 返回
返回

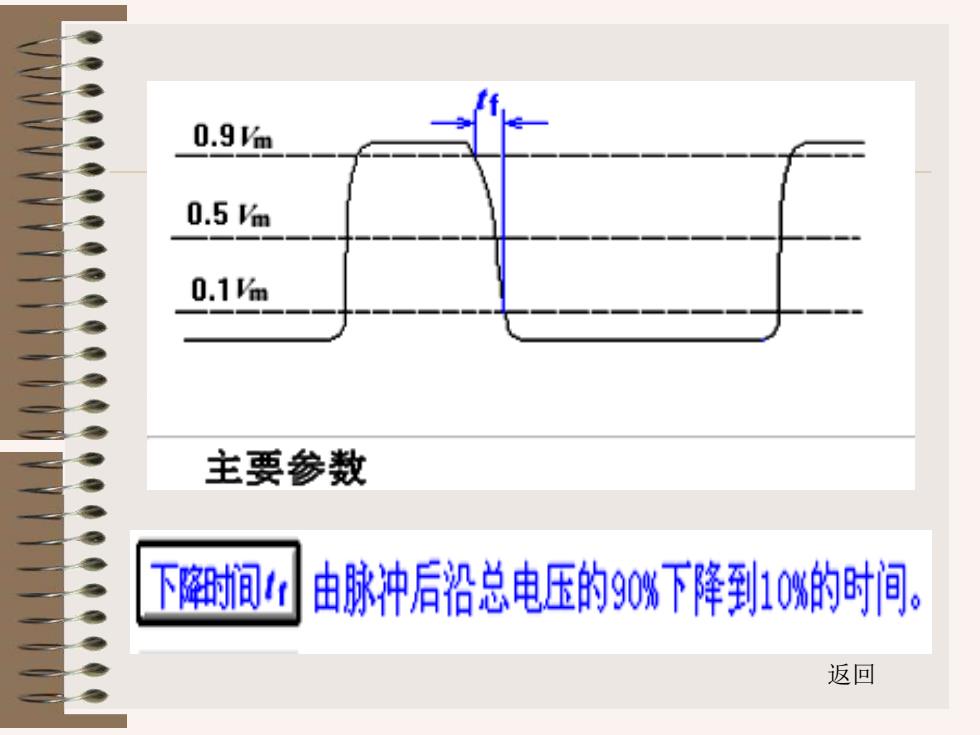

0.9m 0.5m 0.1m 主要参数 下时间1 由脉冲后沿总电压的90%下降到10%的时间。 返回
返回

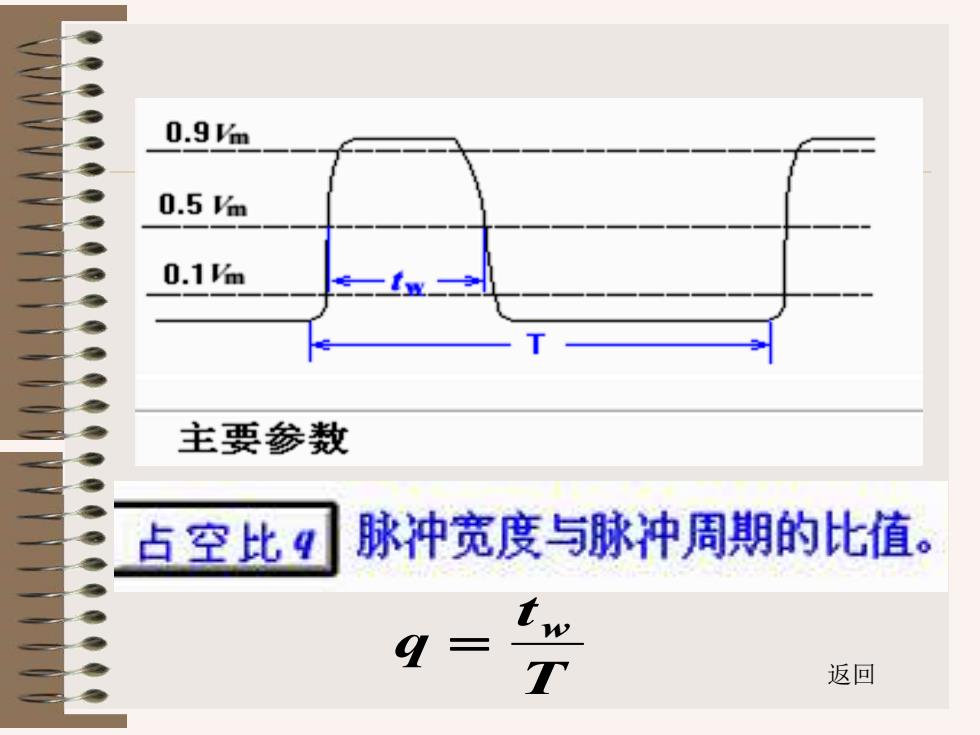

0.9m 0.5m 0.1m 主要参数 占空比4 脉冲宽度与脉冲周期的比值。 9 T 返回
T t q w = 返回
10.2施密特触发器 施密特电路是脉冲整形电路。它具有 如下特点： ①输入信号从低电平上升的过程中， 电路状态转换时对应的输入电平，与输入 信号从高电平下降过程中对应的输入转换 电平不同。 ②在电路状态转换时，通过电路内部 的正反馈过程使输出电压波形的边沿变得 很陡
10.2 施密特触发器 施密特电路是脉冲整形电路。它具有 如下特点： ①输入信号从低电平上升的过程中， 电路状态转换时对应的输入电平，与输入 信号从高电平下降过程中对应的输入转换 电平不同。 ②在电路状态转换时，通过电路内部 的正反馈过程使输出电压波形的边沿变得 很陡

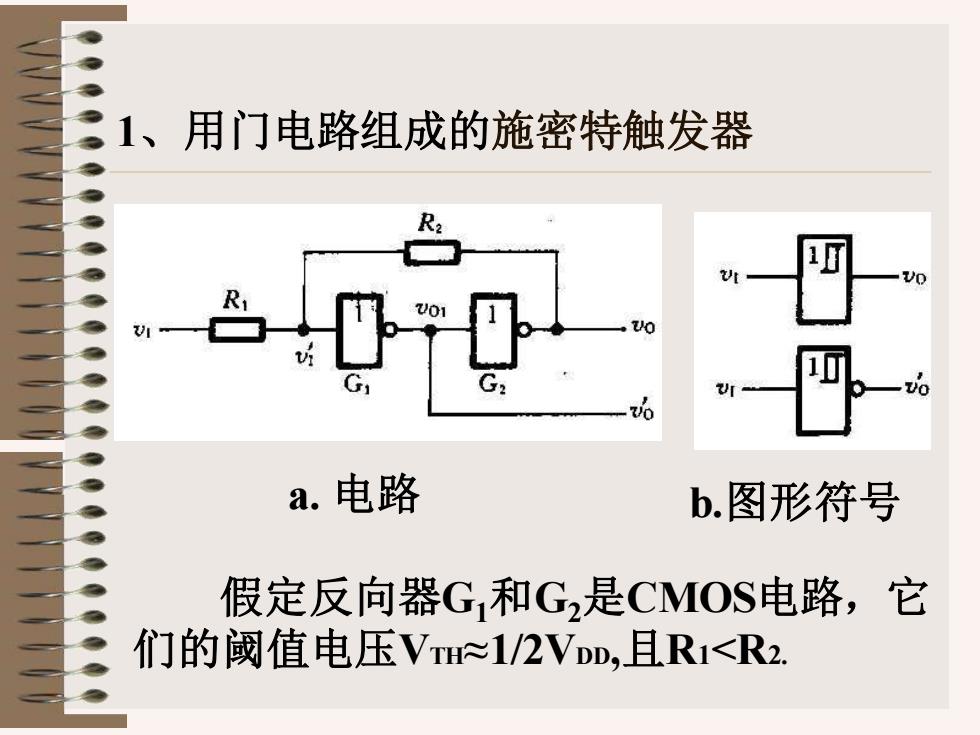

用门电路组成的施密特触发器 a.电路 b.图形符号 假定反向器G,和G2是CMOS电路，它 们的阈值电压V≈1/2VDD,且R1<R2
1、用门电路组成的施密特触发器 a. 电路 b.图形符号 假定反向器G1和G2是CMOS电路，它 们的阈值电压VTH≈1/2VDD,且R1<R2
