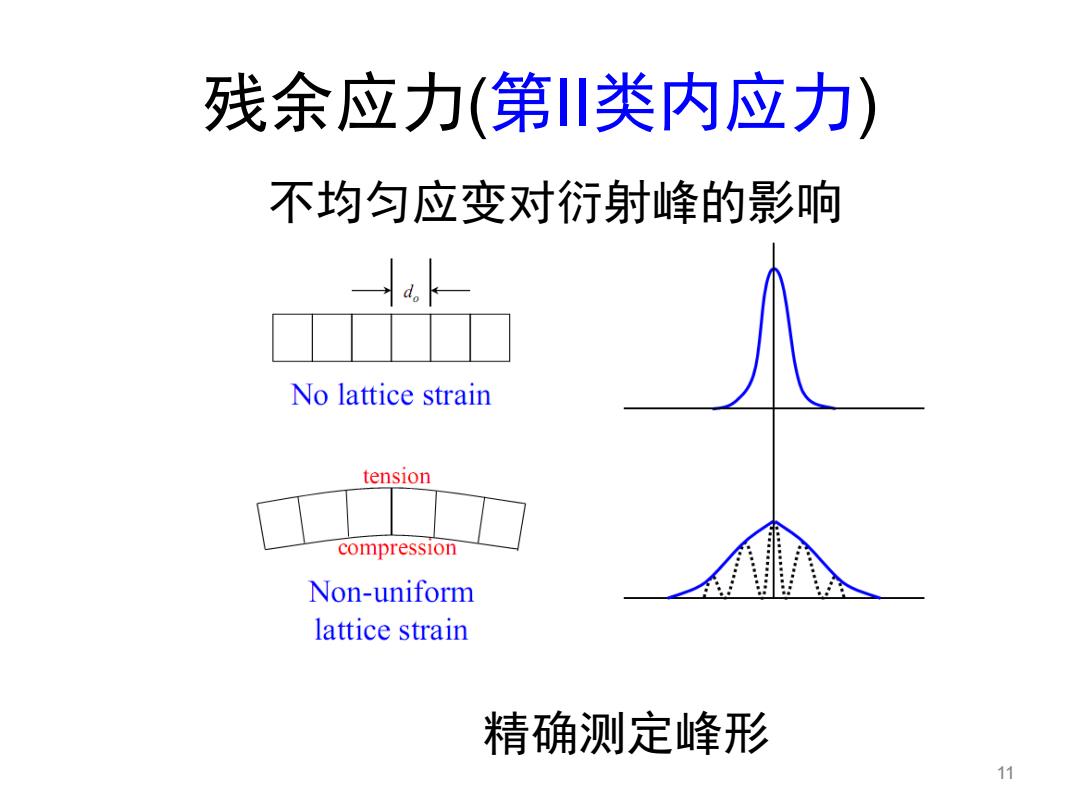

残余应力（第川类内应力） 不均匀应变对衍射峰的影响 d。k No lattice strain tension compression Non-uniform lattice strain 精确测定峰形 11
不均匀应变对衍射峰的影响 精确测定峰形 11 残余应力(第II类内应力)

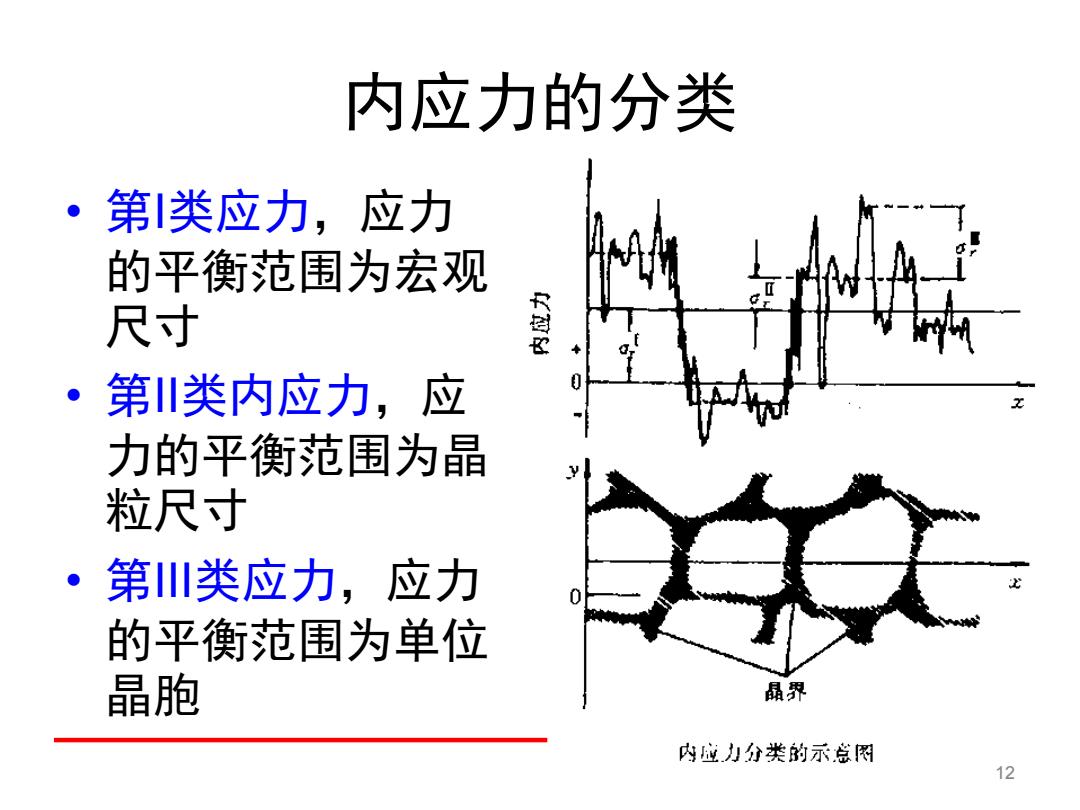

内应力的分类 第类应力，应力 的平衡范围为宏观 尺寸 第川类内应力，应 力的平衡范围为晶 粒尺寸 第川类应力，应力 的平衡范围为单位 晶胞 晶界 内应力分类的示总网 12
内应力的分类 • 第I类应力，应力 的平衡范围为宏观 尺寸 • 第II类内应力，应 力的平衡范围为晶 粒尺寸 • 第III类应力，应力 的平衡范围为单位 晶胞 12

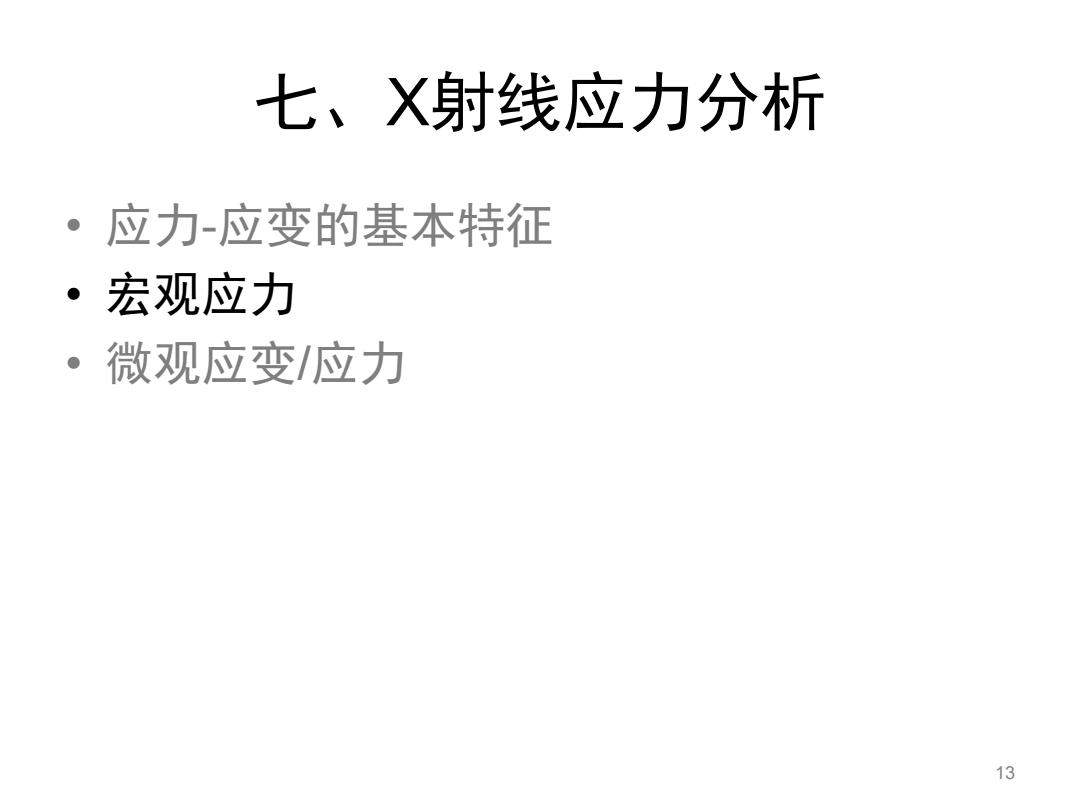

七、X射线应力分析 。应力-应变的基本特征 ·宏观应力 ·微观应变/应力 13
七、X射线应力分析 • 应力-应变的基本特征 • 宏观应力 • 微观应变/应力 13

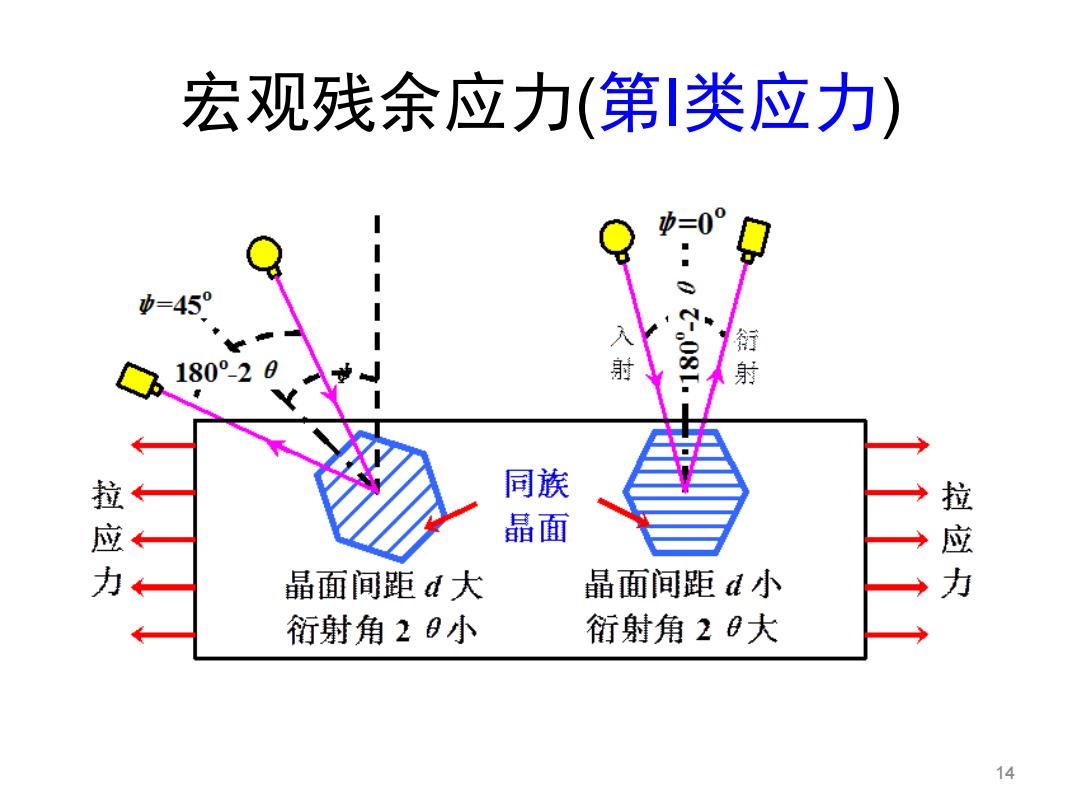

宏观残余应力（第类应力） =0° =45 180°-26 入射 衍射 拉应力 K 同族 晶面 晶面间距d大 晶面间距d小 二 拉应力 衍射角2B小 衍射角28大 14
宏观残余应力(第I类应力) 14

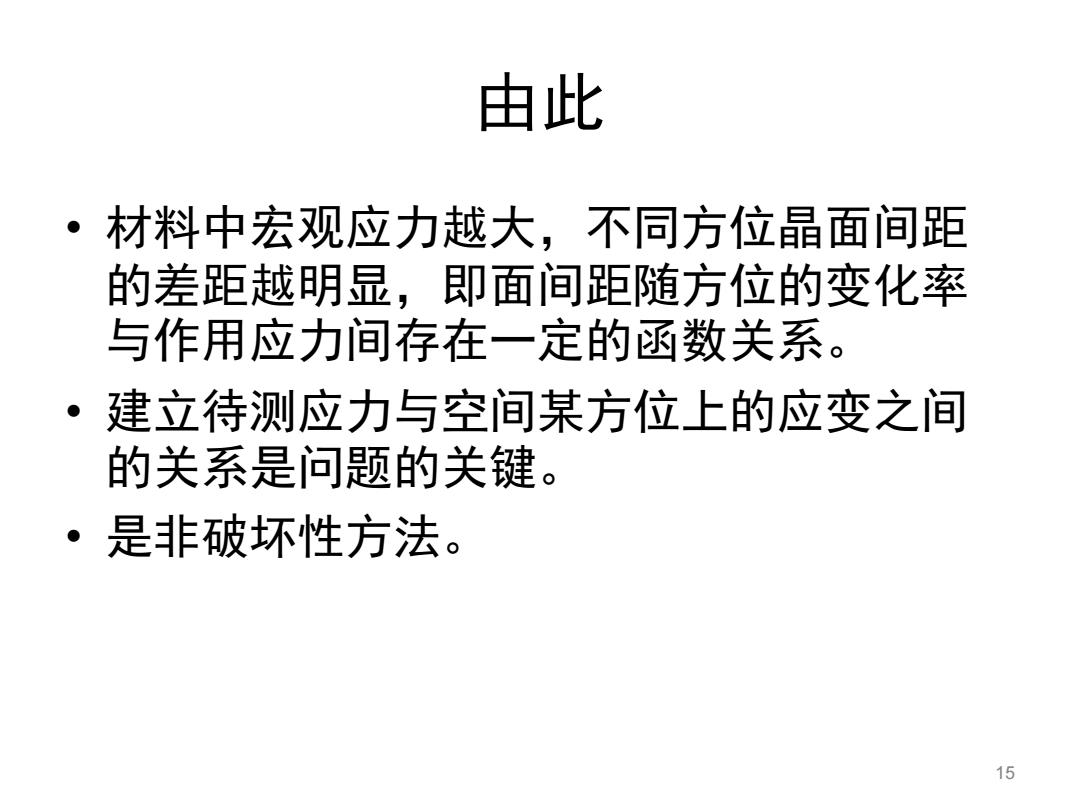

由此 ● 材料中宏观应力越大，不同方位晶面间距 的差距越明显，即面间距随方位的变化率 与作用应力间存在一定的函数关系。 ·建立待测应力与空间某方位上的应变之间 的关系是问题的关键。 ·是非破坏性方法。 15
由此 • 材料中宏观应力越大，不同方位晶面间距 的差距越明显，即面间距随方位的变化率 与作用应力间存在一定的函数关系。 • 建立待测应力与空间某方位上的应变之间 的关系是问题的关键。 • 是非破坏性方法。 15
