重点与难点：程序由指令组成，通常一条指令对应一种基本操 作。一台计算机的指令集合，就是该计算机的指令系统。每种计 算机都有自己的指令系统，彼此互不兼容，但同一系列的计算机 的指令系统向上兼容。指令由操作码字段和地址码字段组成，操 作码字段用来说明指令要完成的操作，而地址码字段则用来描述 指令的操作对象。指令有机器指令和汇编指令两种形式。机器指 令由基2码组成，是计算机能直接理解和执行的指令，但这种指 令不好记忆、理解和使用。汇编指令是用助记符来代替基2码的 指令，它便于书写、使用。但计算机需要先把汇编指令翻译成机 器指令才能识别和执行。寻找和获得操作数、操作数存放地址或 指令转移地址的方法称为寻址方式。8086微处理器的寻址方式 分为数据寻址和指令寻址。计算机执行指令的目的是对指定的操 作数进行规定的操作，因此如何获得操作数的存放地址很重要。 8086微处理器里获取操作数和操作结果的存放地址的方法称为 寻址方式。操作数及操作结果存放的地点有：存放在指令的地址 码字段中：存放在寄存器中：存放在存储器的数据段、堆栈段或 附加数据段中。对应三种基本寻址方式：立即寻址方式、寄存器 寻址方式和存储器寻址方式。而存储器寻址方式又可分成直接寻 址方式、寄存器间接寻址方式、寄存器相对寻址方式、基址变址 寻址方式和相对基址变址寻址方式。8086微处理器的指令系统 包括数据传送指令、算术运算指令、逻辑运算和移位指令、串操 作指令、控制转移指令和处理器控制指令。其中，数据传送指令 又可分为通用传送指令、累加器专用传送指令、地址传送指令和 标志传送指令；算术运算指令包括二进制数的运算和十进制数的 运算指令；移位指令按移位方式分为逻辑移位指令、算术移位指 令、循环移位指令；串操作指令包括串传送指令和串比较指令； 控制转移指令包括无条件转移和条件转移指令、子程序调用和返 回指令、循环控制指令、中断指令及中断返回指令。逻辑运算指 令与数字逻辑的逻辑计算是对应的，但逻辑运算是按位操作。 衡量学习是否达到目标的标准：了解计算机的指令系统，了解 汇编指令的特点。掌握8086微处理器汇编语音的各种寻址方式 的格式、意义、适用场合。掌握汇编语音中常用的各条指令的意 义和使用方法。 第四章汇编语言程序设计 第一节汇编语言的程序格式。 掌握

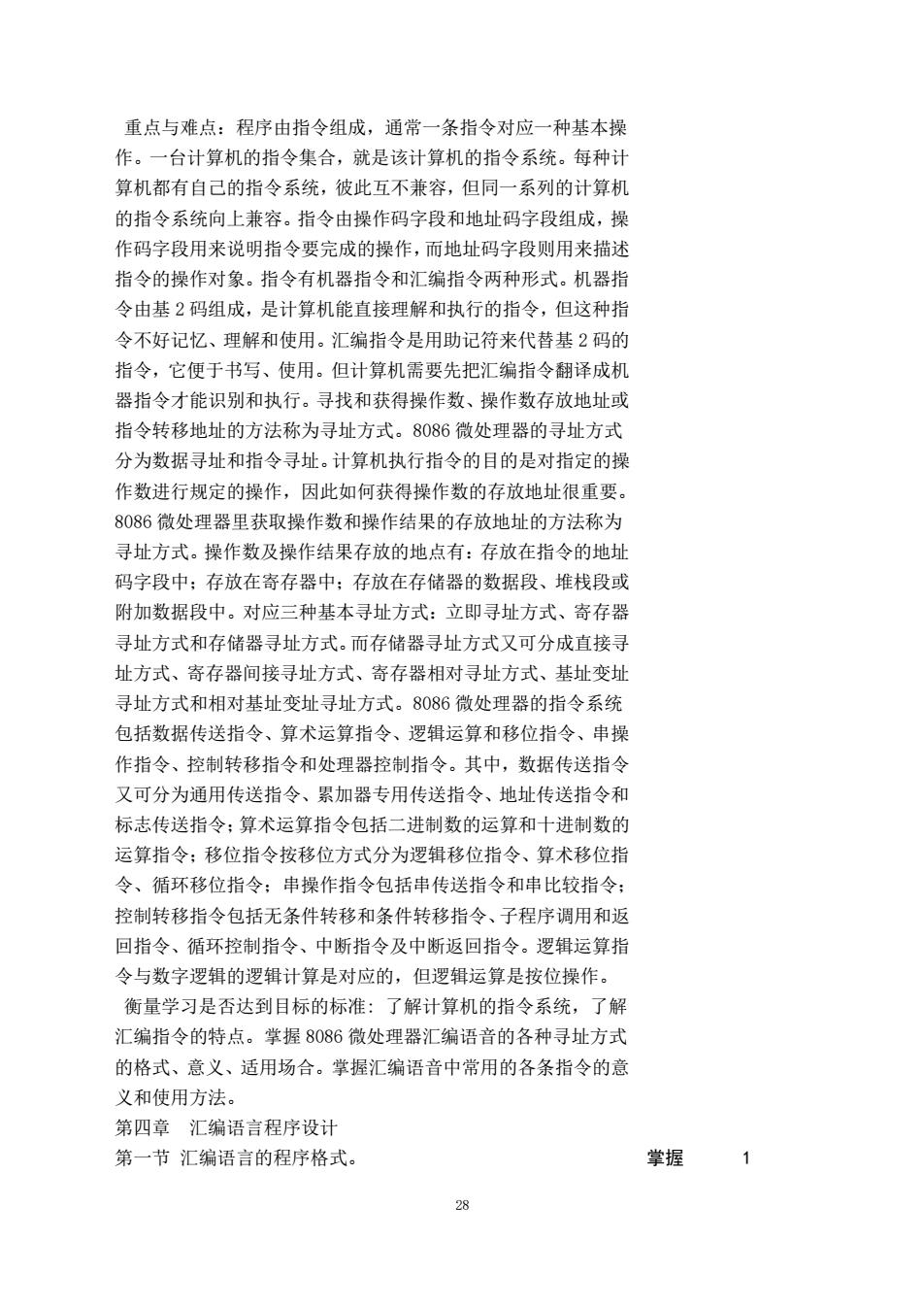

28 重点与难点：程序由指令组成，通常一条指令对应一种基本操 作。一台计算机的指令集合，就是该计算机的指令系统。每种计 算机都有自己的指令系统，彼此互不兼容，但同一系列的计算机 的指令系统向上兼容。指令由操作码字段和地址码字段组成，操 作码字段用来说明指令要完成的操作，而地址码字段则用来描述 指令的操作对象。指令有机器指令和汇编指令两种形式。机器指 令由基 2 码组成，是计算机能直接理解和执行的指令，但这种指 令不好记忆、理解和使用。汇编指令是用助记符来代替基 2 码的 指令，它便于书写、使用。但计算机需要先把汇编指令翻译成机 器指令才能识别和执行。寻找和获得操作数、操作数存放地址或 指令转移地址的方法称为寻址方式。8086 微处理器的寻址方式 分为数据寻址和指令寻址。计算机执行指令的目的是对指定的操 作数进行规定的操作，因此如何获得操作数的存放地址很重要。 8086 微处理器里获取操作数和操作结果的存放地址的方法称为 寻址方式。操作数及操作结果存放的地点有：存放在指令的地址 码字段中；存放在寄存器中；存放在存储器的数据段、堆栈段或 附加数据段中。对应三种基本寻址方式：立即寻址方式、寄存器 寻址方式和存储器寻址方式。而存储器寻址方式又可分成直接寻 址方式、寄存器间接寻址方式、寄存器相对寻址方式、基址变址 寻址方式和相对基址变址寻址方式。8086 微处理器的指令系统 包括数据传送指令、算术运算指令、逻辑运算和移位指令、串操 作指令、控制转移指令和处理器控制指令。其中，数据传送指令 又可分为通用传送指令、累加器专用传送指令、地址传送指令和 标志传送指令；算术运算指令包括二进制数的运算和十进制数的 运算指令；移位指令按移位方式分为逻辑移位指令、算术移位指 令、循环移位指令；串操作指令包括串传送指令和串比较指令； 控制转移指令包括无条件转移和条件转移指令、子程序调用和返 回指令、循环控制指令、中断指令及中断返回指令。逻辑运算指 令与数字逻辑的逻辑计算是对应的，但逻辑运算是按位操作。 衡量学习是否达到目标的标准: 了解计算机的指令系统，了解 汇编指令的特点。掌握 8086 微处理器汇编语音的各种寻址方式 的格式、意义、适用场合。掌握汇编语音中常用的各条指令的意 义和使用方法。 第四章 汇编语言程序设计 第一节 汇编语言的程序格式。 掌握 1
第二节汇编语言的伪指令。 掌握 3 第三节汇编程序的完整结构形式。 掌握 2 第四节汇编语言的上机过程。 掌握 7 第五节汇编语言的程序设计方法。包括：流程图的组成和设计 掌握 2+3实 方法；常用的BIOS调用和DOS调用：宏汇编的使用：子程序的 验 设计；各种程序结构的设计方法。 重点与难点：伪指令又称为伪操作，它不是在程序运行期间由 计算机来执行的，而是在汇编程序对源程序汇编期间由汇编程序 处理的。伪指令不产生相应的机器代码。伪指令包括定义符号的 伪指令、定义数据的伪指令、定义程序开始和结束的伪指令、指 令集选择伪指令、地址计数器与对准伪操作，能完成如处理器选 择、定义程序模式、定义数据、分配存储区、指示程序结束等功 能。汇编源程序结构具有完整段定义形式。简化段定义形式，编 程时选用哪一种形式，可根据汇编程序版本说明和编程方便来决 定。汇编程序在把源程序转换为目标程序时，必须确定标号和变 量的偏移地址，并且需要把有关信息通过目标模块传送给连接程 序，以便连接程序把不同的段和模块连接在一起，形成一个可执 行程序。因此，需要用段定义伪操作。此外，还必须明确段和段 寄存器的关系，把段地址装入段寄存器中。BIOS调用时的基本 步骤：设置分功能号、置入口参数、使用中断语句INT、分析 出口参数。在汇编语言里，除了可以调用BIOS调用之外，还能 调用DOS操作系统的中断。 衡量学习是否达到目标的标准：对汇编语句的格式有所了解。 掌握各种伪指令的意义和使用方法。掌握汇编程序的完整结构， 能熟练写出相关的伪操作。掌握汇编语言的上机基本技巧，懂得 如何编写并最终生成可执行文件。了解流程图的组成和设计方 法，掌握常用的BIOS调用和D0S调用，了解宏汇编，掌握子程 序的结构形式与操作，区分宏汇编和子程序的特点，掌握各种程 序结构的汇编语言实现方法。 第五章微处理器总线时序和系统总线 第一节微处理器的各种性能指标。 理解 第二节8086微处理器的引脚功能、系统配置。 掌握 2 第三节8086微处理器的基本时序。 掌握 第四节微机的系统总线。 理解 2+3实 验 29

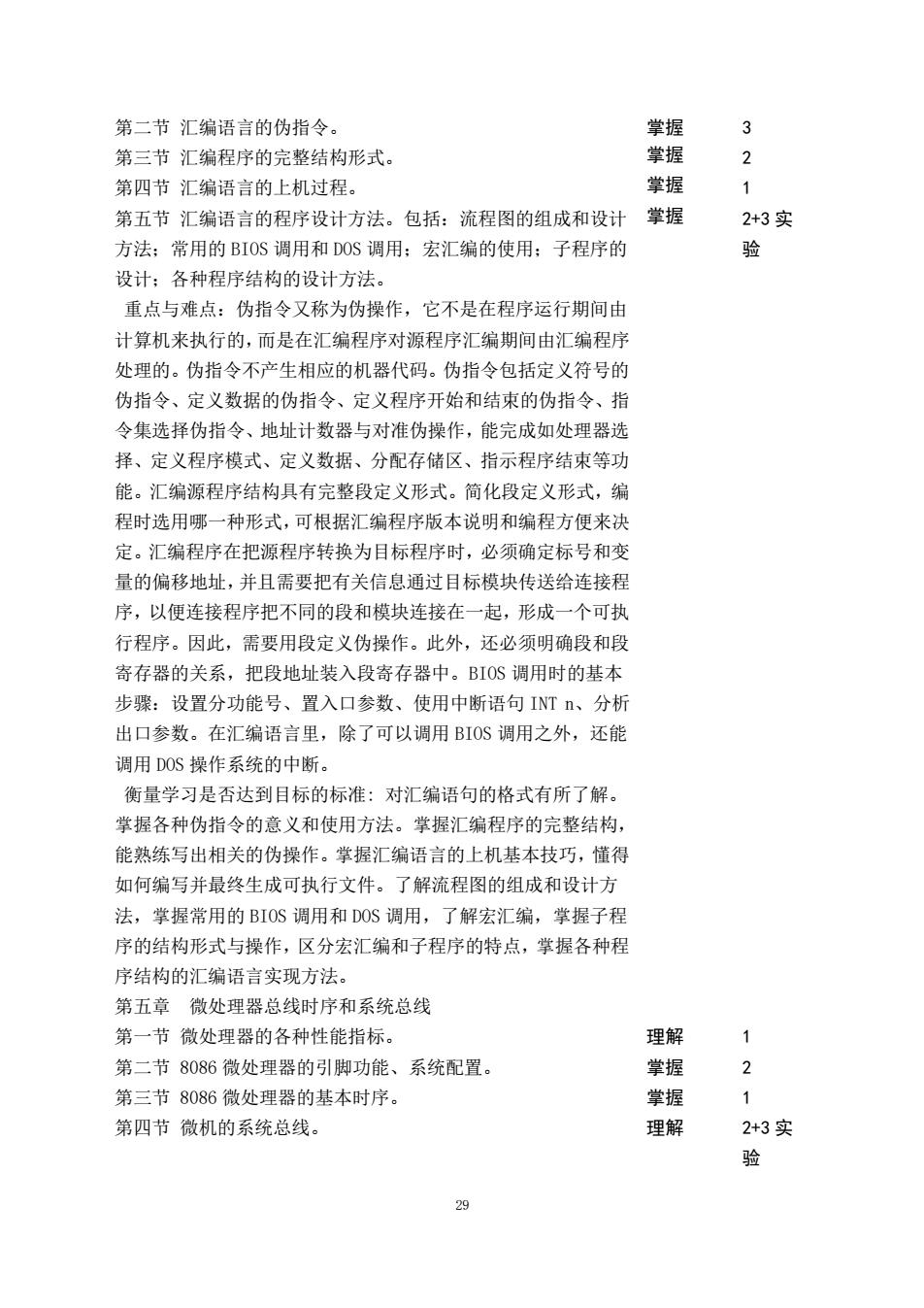

29 第二节 汇编语言的伪指令。 掌握 3 第三节 汇编程序的完整结构形式。 掌握 2 第四节 汇编语言的上机过程。 掌握 1 第五节 汇编语言的程序设计方法。包括：流程图的组成和设计 方法；常用的 BIOS 调用和 DOS 调用；宏汇编的使用；子程序的 设计；各种程序结构的设计方法。 掌握 2+3 实 验 重点与难点：伪指令又称为伪操作，它不是在程序运行期间由 计算机来执行的，而是在汇编程序对源程序汇编期间由汇编程序 处理的。伪指令不产生相应的机器代码。伪指令包括定义符号的 伪指令、定义数据的伪指令、定义程序开始和结束的伪指令、指 令集选择伪指令、地址计数器与对准伪操作，能完成如处理器选 择、定义程序模式、定义数据、分配存储区、指示程序结束等功 能。汇编源程序结构具有完整段定义形式。简化段定义形式，编 程时选用哪一种形式，可根据汇编程序版本说明和编程方便来决 定。汇编程序在把源程序转换为目标程序时，必须确定标号和变 量的偏移地址，并且需要把有关信息通过目标模块传送给连接程 序，以便连接程序把不同的段和模块连接在一起，形成一个可执 行程序。因此，需要用段定义伪操作。此外，还必须明确段和段 寄存器的关系，把段地址装入段寄存器中。BIOS 调用时的基本 步骤：设置分功能号、置入口参数、使用中断语句 INT n、分析 出口参数。在汇编语言里，除了可以调用 BIOS 调用之外，还能 调用 DOS 操作系统的中断。 衡量学习是否达到目标的标准: 对汇编语句的格式有所了解。 掌握各种伪指令的意义和使用方法。掌握汇编程序的完整结构， 能熟练写出相关的伪操作。掌握汇编语言的上机基本技巧，懂得 如何编写并最终生成可执行文件。了解流程图的组成和设计方 法，掌握常用的 BIOS 调用和 DOS 调用，了解宏汇编，掌握子程 序的结构形式与操作，区分宏汇编和子程序的特点，掌握各种程 序结构的汇编语言实现方法。 第五章 微处理器总线时序和系统总线 第一节 微处理器的各种性能指标。 理解 1 第二节 8086 微处理器的引脚功能、系统配置。 掌握 2 第三节 8086 微处理器的基本时序。 掌握 1 第四节 微机的系统总线。 理解 2+3 实 验
重点与难点：8086微处理器是Intel系列的典型微处理器，其 40条引脚信号按功能可分为四部分一一地址总线、数据总线、 控制总线以及其他（时钟和电源）。地址总线是用于确定CPU要 访问的内存单元（或I/0端口）的地址信号；数据总线用于在 CPU和内存储器（或I/0设备）之间交换信息；控制总线用于传 输CPU送到其他部件的控制命令。当8086微处理器工作于最小 方式时，可构成小型的单处理机系统，这时，8086微处理器可 通过地址锁存器和数据收发器和存储器、I/0接口通信。计算机 的工作是在时钟脉冲的统一控制下，一个一个节拍地实现的。时 钟脉冲的重复周期称为时钟周期。每条指令的执行由取指令、译 码和执行等操作组成，执行一条指令所需要的时间称为指令周 期。8086与外部交换信息是通过总线进行的，CPU的每一个这种 信息输入、输出过程需要的时间称为总线周期。8086CPU的操作 分为内操作和外操作。外操作是系统对CPU的控制或CPU对系统 的控制，主要有：存储器读/写、I/0端口读/写、中断响应、总 线保持、总线请求/允许、复位和启动。机总线可分为：片总线、 内总线和外总线。内总线即系统总线，是微机系统中各插件之间 信息传输的通路，分为数据总线、地址总线、控制总线。总线完 成一次数据传输要经历四个阶段：申请占用总线、寻址、数据传 输、结束。 衡量学习是否达到目标的标准：了解微处理器的各项性能指 标。掌握8086微处理器各引脚的意义和使用方法，掌握8086工 作在最小方式下的系统配置方法。了解总线周期的特点，掌握总 线读操作、总线写操作、中断响应操作、总线保持/响应的周期 时序。了解总线的分类和目前各种系统总线的概况。 第六章主存储器 第一节存储器的一般概念和分类。 理解 0.5 第二节随机存储器的工作原理和典型芯片。 掌握 1 第三节只读存储器的工作原理和典型芯片。 掌握 第四节CPU与存储器的连接方法和存储器的扩展方法。 掌握 0.5 重点与难点：存储器是计算机中用于存储信息的部件。半导体 存储器可分为随机存取存储器（简称RAM)和只读存储器（简称 ROM)。RAM可分为SRAM和DRAM两种。SRAM不需要刷新电路， 但集成度较低，功耗较大，典型SRAM芯片有Intel6116、6264、 62256等；DRAM集成度高，功耗低，但需要刷新，典型的DRAM 30

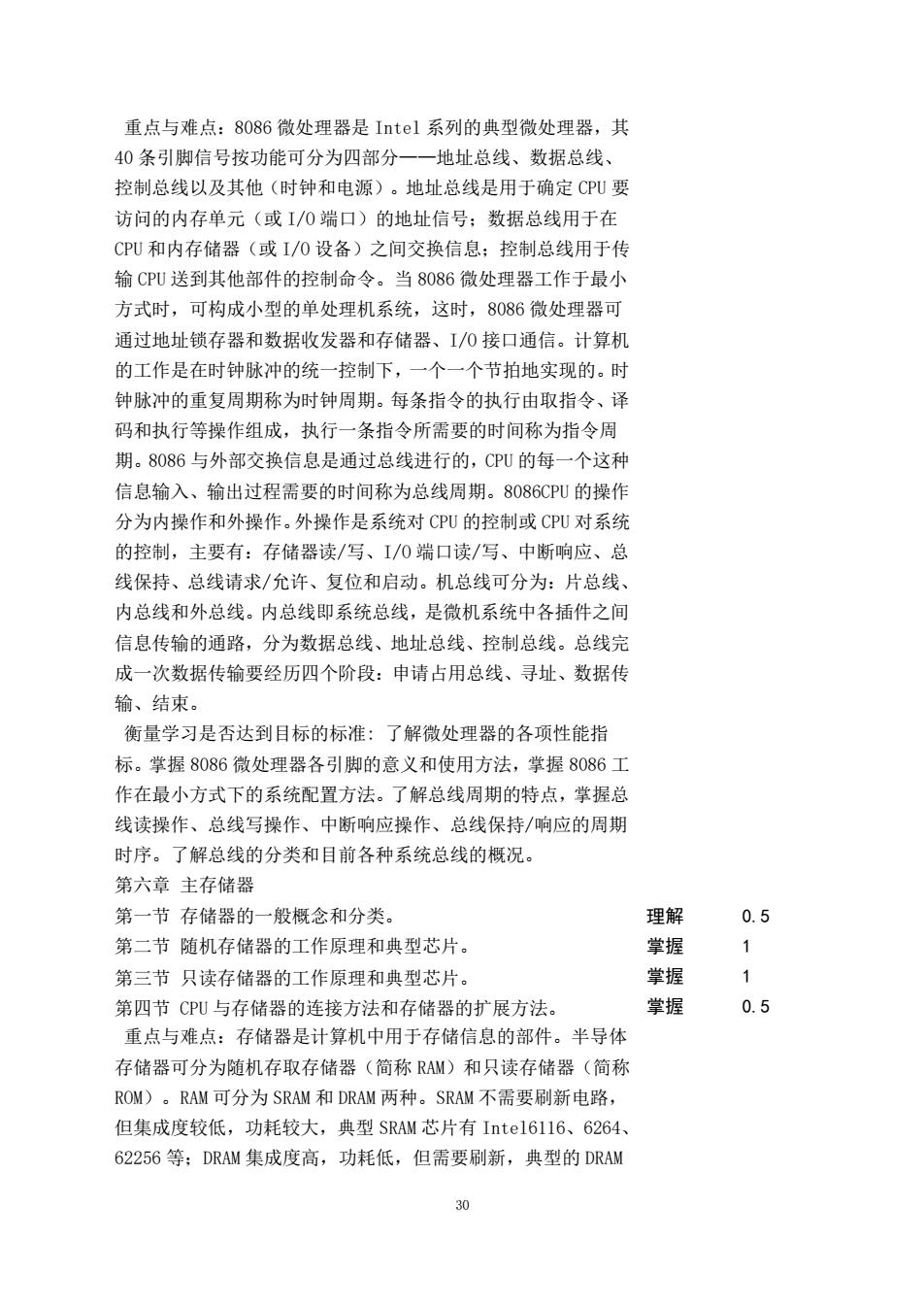

30 重点与难点：8086 微处理器是 Intel 系列的典型微处理器，其 40 条引脚信号按功能可分为四部分——地址总线、数据总线、 控制总线以及其他（时钟和电源）。地址总线是用于确定 CPU 要 访问的内存单元（或 I/O 端口）的地址信号；数据总线用于在 CPU 和内存储器（或 I/O 设备）之间交换信息；控制总线用于传 输 CPU 送到其他部件的控制命令。当 8086 微处理器工作于最小 方式时，可构成小型的单处理机系统，这时，8086 微处理器可 通过地址锁存器和数据收发器和存储器、I/O 接口通信。计算机 的工作是在时钟脉冲的统一控制下，一个一个节拍地实现的。时 钟脉冲的重复周期称为时钟周期。每条指令的执行由取指令、译 码和执行等操作组成，执行一条指令所需要的时间称为指令周 期。8086 与外部交换信息是通过总线进行的，CPU 的每一个这种 信息输入、输出过程需要的时间称为总线周期。8086CPU 的操作 分为内操作和外操作。外操作是系统对 CPU 的控制或 CPU 对系统 的控制，主要有：存储器读/写、I/O 端口读/写、中断响应、总 线保持、总线请求/允许、复位和启动。机总线可分为：片总线、 内总线和外总线。内总线即系统总线，是微机系统中各插件之间 信息传输的通路，分为数据总线、地址总线、控制总线。总线完 成一次数据传输要经历四个阶段：申请占用总线、寻址、数据传 输、结束。 衡量学习是否达到目标的标准: 了解微处理器的各项性能指 标。掌握 8086 微处理器各引脚的意义和使用方法，掌握 8086 工 作在最小方式下的系统配置方法。了解总线周期的特点，掌握总 线读操作、总线写操作、中断响应操作、总线保持/响应的周期 时序。了解总线的分类和目前各种系统总线的概况。 第六章 主存储器 第一节 存储器的一般概念和分类。 理解 0.5 第二节 随机存储器的工作原理和典型芯片。 掌握 1 第三节 只读存储器的工作原理和典型芯片。 掌握 1 第四节 CPU 与存储器的连接方法和存储器的扩展方法。 掌握 0.5 重点与难点：存储器是计算机中用于存储信息的部件。半导体 存储器可分为随机存取存储器（简称 RAM）和只读存储器（简称 ROM）。RAM 可分为 SRAM 和 DRAM 两种。SRAM 不需要刷新电路， 但集成度较低，功耗较大，典型 SRAM 芯片有 Intel6116、6264、 62256 等；DRAM 集成度高，功耗低，但需要刷新，典型的 DRAM
是Intel:2164A。只读存储器ROM的信息在使用时是不能改变的， 只能读出，不能写入，一般存放固定程序。ROM大致分为：掩膜 ROM、EPROM、EEPROM。掩膜ROM在制成后就不能修改。EPROM可 利用紫外线擦除器进行擦除改写，典型EPROM芯片有2716、2732 等.EEPROM是电可擦可编程的，速度快，改写方便，典型的EEPROM 有Intel2816.CPU与存储器的连接通常通过地址译码器74LS138 完成。存储器扩展可分为位扩展和容量扩展，通常也要利用地址 译码器来实现。 衡量学习是否达到目标的标准：了解存储器的分类和主要技术 指标。了解SRAM和DRAM的工作原理，掌握典型RAM芯片的引脚 功能。了解各种ROM的工作原理，掌握典型ROM芯片的引脚功能。 掌握地址译码器的使用方法，能利用地址译码器实现CPU与存储 器的连接，实现存储器的扩展。 第九章定时/计数接口电路 第一节定时/计数的基本概念。 理解 7 第二节可编程定时/计数器Intel8253。 掌握 2+3实 验 重点与难点：Inte18253拥有3个独立的16位计数器，可进行 二进制或BCD码计数。它有六中工作方式：方式0~方式5。 旦CPU通过Intel8253的控制端口写入控制字，即可令其计数器 进行计数。 衡量学习是否达到目标的标准：了解定时的概念和各种定时实 现方法的特点。掌握可编程定时/计数器Intel8253的内部结构、 引脚，掌握Intel8253的6种工作方式，掌握其编程和使用方法。 第十章并行和串行接口电路 第一节并行和串行通信的接口电路组成和数据通信过程。 理解 7 第二节并行接口芯片Intel8255A的性能结构、引脚和编程使用 掌握 3+3实 方法。 验 第三节串行接口芯片Intela8251A的性能结构、引脚和编程使用掌握 1 方法。 重点与难点：8255A有三个独立的数据口，每个端口8位，也 可分为2组工作，每组12条线。8255A有三种工作方式：基本 的输入/输出方式、选通输入/输出方式、带选通的双向传输方式。 8251A有一个接收缓冲器和一个发送缓冲器，可工作于同步或异 步方式。它能控制调制解调器进行串行信号的模拟通信。8251A 3
31 是 Intel2164A。只读存储器 ROM 的信息在使用时是不能改变的， 只能读出，不能写入，一般存放固定程序。ROM 大致分为：掩膜 ROM、EPROM、EEPROM。掩膜 ROM 在制成后就不能修改。EPROM 可 利用紫外线擦除器进行擦除改写，典型 EPROM 芯片有 2716、2732 等。EEPROM 是电可擦可编程的，速度快，改写方便，典型的 EEPROM 有 Intel2816。CPU 与存储器的连接通常通过地址译码器 74LS138 完成。存储器扩展可分为位扩展和容量扩展，通常也要利用地址 译码器来实现。 衡量学习是否达到目标的标准: 了解存储器的分类和主要技术 指标。了解 SRAM 和 DRAM 的工作原理，掌握典型 RAM 芯片的引脚 功能。了解各种 ROM 的工作原理，掌握典型 ROM 芯片的引脚功能。 掌握地址译码器的使用方法，能利用地址译码器实现 CPU 与存储 器的连接，实现存储器的扩展。 第九章 定时/计数接口电路 第一节 定时/计数的基本概念。 理解 1 第二节 可编程定时/计数器 Intel8253。 掌握 2+3 实 验 重点与难点：Intel8253 拥有 3 个独立的 16 位计数器，可进行 二进制或 BCD 码计数。它有六中工作方式：方式 0～方式 5。一 旦 CPU 通过 Intel8253 的控制端口写入控制字，即可令其计数器 进行计数。 衡量学习是否达到目标的标准: 了解定时的概念和各种定时实 现方法的特点。掌握可编程定时/计数器 Intel8253 的内部结构、 引脚，掌握 Intel8253 的 6 种工作方式，掌握其编程和使用方法。 第十章 并行和串行接口电路 第一节 并行和串行通信的接口电路组成和数据通信过程。 理解 1 第二节 并行接口芯片 Intel8255A 的性能结构、引脚和编程使用 方法。 掌握 3+3 实 验 第三节 串行接口芯片 Intel8251A 的性能结构、引脚和编程使用 方法。 掌握 1 重点与难点：8255A 有三个独立的数据口，每个端口 8 位，也 可分为 2 组工作，每组 12 条线。8255A 有三种工作方式：基本 的输入/输出方式、选通输入/输出方式、带选通的双向传输方式。 8251A 有一个接收缓冲器和一个发送缓冲器，可工作于同步或异 步方式。它能控制调制解调器进行串行信号的模拟通信。8251A
内包括了方式寄存器、控制寄存器和状态寄存器。CU通过写入 控制字以改变8251A的工作方式、工作状态。 衡量学习是否达到目标的标准：了解并行接口和串行接口的组 成和数据输入/输出过程。了解8255A的性能结构，掌握8255A 的端口、引脚功能和使用方法。了解8251A的性能结构，掌握 8251A的端口、引脚功能和使用方法。 五、推荐教材和教学参考资源 1.龚尚福.微机原理与接口技术（第二版）.西安：西安电子科技大学出版社，2009 年2月 2.楼顺天，周佳社.微机原理与接口技术.北京：科学出版社，2008年4月 3.冯博琴.微型计算机原理与接口技术.北京：清华大学出版社，2002年 大纲修订人：刘毅 修订日期：2013年11月1日 大纲审定人：肖明明 审定日期：2013年11月30日 2

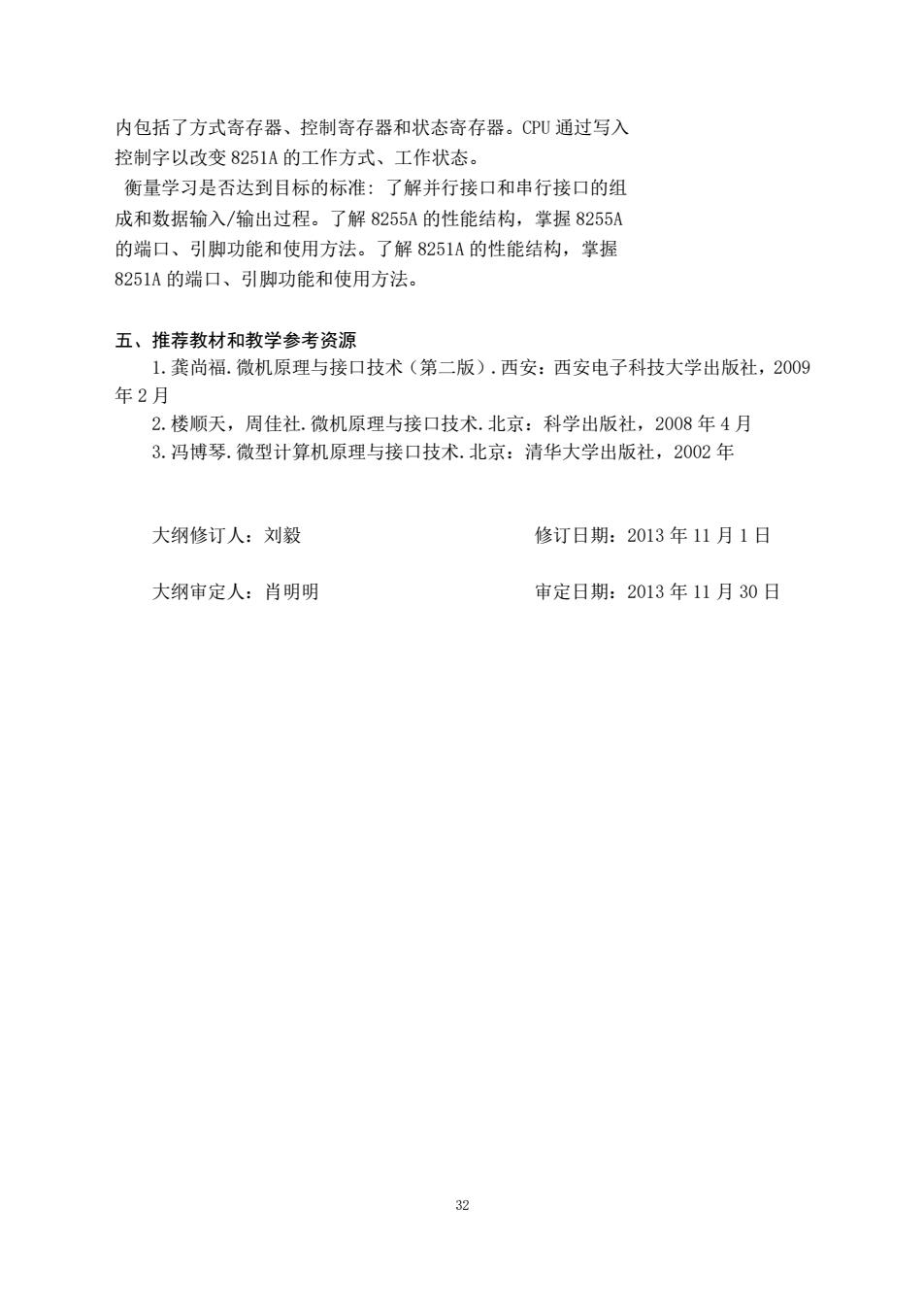

32 内包括了方式寄存器、控制寄存器和状态寄存器。CPU 通过写入 控制字以改变 8251A 的工作方式、工作状态。 衡量学习是否达到目标的标准: 了解并行接口和串行接口的组 成和数据输入/输出过程。了解 8255A 的性能结构，掌握 8255A 的端口、引脚功能和使用方法。了解 8251A 的性能结构，掌握 8251A 的端口、引脚功能和使用方法。 五、推荐教材和教学参考资源 1.龚尚福.微机原理与接口技术（第二版）.西安：西安电子科技大学出版社，2009 年 2 月 2.楼顺天，周佳社.微机原理与接口技术.北京：科学出版社，2008 年 4 月 3.冯博琴.微型计算机原理与接口技术.北京：清华大学出版社，2002 年 大纲修订人：刘毅 修订日期：2013 年 11 月 1 日 大纲审定人：肖明明 审定日期：2013 年 11 月 30 日
