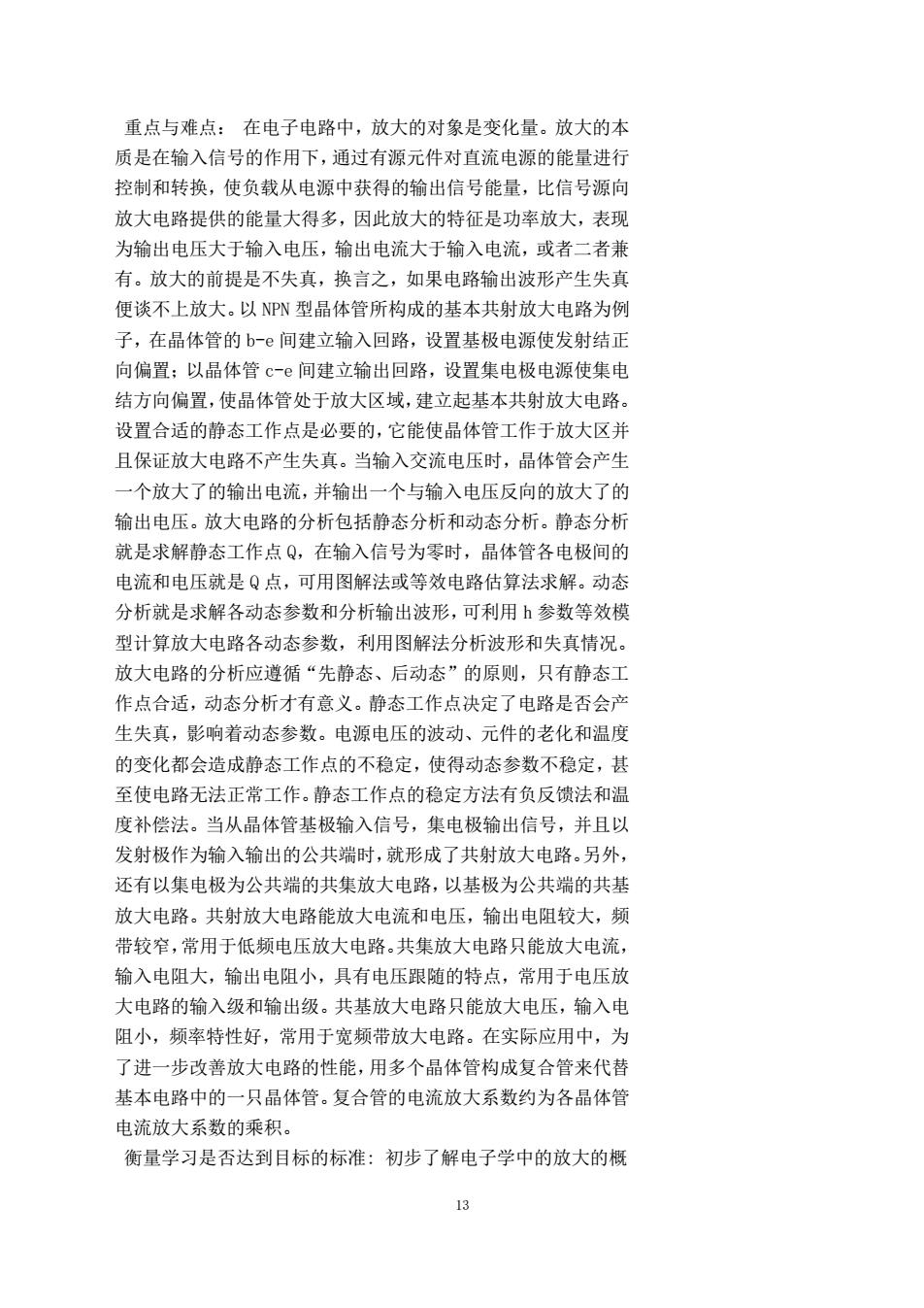

重点与难点：在电子电路中，放大的对象是变化量。放大的本 质是在输入信号的作用下，通过有源元件对直流电源的能量进行 控制和转换，使负载从电源中获得的输出信号能量，比信号源向 放大电路提供的能量大得多，因此放大的特征是功率放大，表现 为输出电压大于输入电压，输出电流大于输入电流，或者二者兼 有。放大的前提是不失真，换言之，如果电路输出波形产生失真 便谈不上放大。以NPN型晶体管所构成的基本共射放大电路为例 子，在晶体管的b-e间建立输入回路，设置基极电源使发射结正 向偏置；以晶体管c一e间建立输出回路，设置集电极电源使集电 结方向偏置，使晶体管处于放大区域，建立起基本共射放大电路。 设置合适的静态工作点是必要的，它能使晶体管工作于放大区并 且保证放大电路不产生失真。当输入交流电压时，晶体管会产生 一个放大了的输出电流，并输出一个与输入电压反向的放大了的 输出电压。放大电路的分析包括静态分析和动态分析。静态分析 就是求解静态工作点Q,在输入信号为零时，晶体管各电极间的 电流和电压就是Q点，可用图解法或等效电路估算法求解。动态 分析就是求解各动态参数和分析输出波形，可利用h参数等效模 型计算放大电路各动态参数，利用图解法分析波形和失真情况。 放大电路的分析应遵循“先静态、后动态”的原则，只有静态工 作点合适，动态分析才有意义。静态工作点决定了电路是否会产 生失真，影响着动态参数。电源电压的波动、元件的老化和温度 的变化都会造成静态工作点的不稳定，使得动态参数不稳定，甚 至使电路无法正常工作。静态工作点的稳定方法有负反馈法和温 度补偿法。当从晶体管基极输入信号，集电极输出信号，并且以 发射极作为输入输出的公共端时，就形成了共射放大电路。另外， 还有以集电极为公共端的共集放大电路，以基极为公共端的共基 放大电路。共射放大电路能放大电流和电压，输出电阻较大，频 带较窄，常用于低频电压放大电路。共集放大电路只能放大电流， 输入电阻大，输出电阻小，具有电压跟随的特点，常用于电压放 大电路的输入级和输出级。共基放大电路只能放大电压，输入电 阻小，频率特性好，常用于宽频带放大电路。在实际应用中，为 了进一步改善放大电路的性能，用多个晶体管构成复合管来代替 基本电路中的一只晶体管。复合管的电流放大系数约为各晶体管 电流放大系数的乘积。 衡量学习是否达到目标的标准：初步了解电子学中的放大的概 13
13 重点与难点： 在电子电路中，放大的对象是变化量。放大的本 质是在输入信号的作用下，通过有源元件对直流电源的能量进行 控制和转换，使负载从电源中获得的输出信号能量，比信号源向 放大电路提供的能量大得多，因此放大的特征是功率放大，表现 为输出电压大于输入电压，输出电流大于输入电流，或者二者兼 有。放大的前提是不失真，换言之，如果电路输出波形产生失真 便谈不上放大。以 NPN 型晶体管所构成的基本共射放大电路为例 子，在晶体管的 b-e 间建立输入回路，设置基极电源使发射结正 向偏置；以晶体管 c-e 间建立输出回路，设置集电极电源使集电 结方向偏置，使晶体管处于放大区域，建立起基本共射放大电路。 设置合适的静态工作点是必要的，它能使晶体管工作于放大区并 且保证放大电路不产生失真。当输入交流电压时，晶体管会产生 一个放大了的输出电流，并输出一个与输入电压反向的放大了的 输出电压。放大电路的分析包括静态分析和动态分析。静态分析 就是求解静态工作点 Q，在输入信号为零时，晶体管各电极间的 电流和电压就是 Q 点，可用图解法或等效电路估算法求解。动态 分析就是求解各动态参数和分析输出波形，可利用 h 参数等效模 型计算放大电路各动态参数，利用图解法分析波形和失真情况。 放大电路的分析应遵循“先静态、后动态”的原则，只有静态工 作点合适，动态分析才有意义。静态工作点决定了电路是否会产 生失真，影响着动态参数。电源电压的波动、元件的老化和温度 的变化都会造成静态工作点的不稳定，使得动态参数不稳定，甚 至使电路无法正常工作。静态工作点的稳定方法有负反馈法和温 度补偿法。当从晶体管基极输入信号，集电极输出信号，并且以 发射极作为输入输出的公共端时，就形成了共射放大电路。另外， 还有以集电极为公共端的共集放大电路，以基极为公共端的共基 放大电路。共射放大电路能放大电流和电压，输出电阻较大，频 带较窄，常用于低频电压放大电路。共集放大电路只能放大电流， 输入电阻大，输出电阻小，具有电压跟随的特点，常用于电压放 大电路的输入级和输出级。共基放大电路只能放大电压，输入电 阻小，频率特性好，常用于宽频带放大电路。在实际应用中，为 了进一步改善放大电路的性能，用多个晶体管构成复合管来代替 基本电路中的一只晶体管。复合管的电流放大系数约为各晶体管 电流放大系数的乘积。 衡量学习是否达到目标的标准: 初步了解电子学中的放大的概

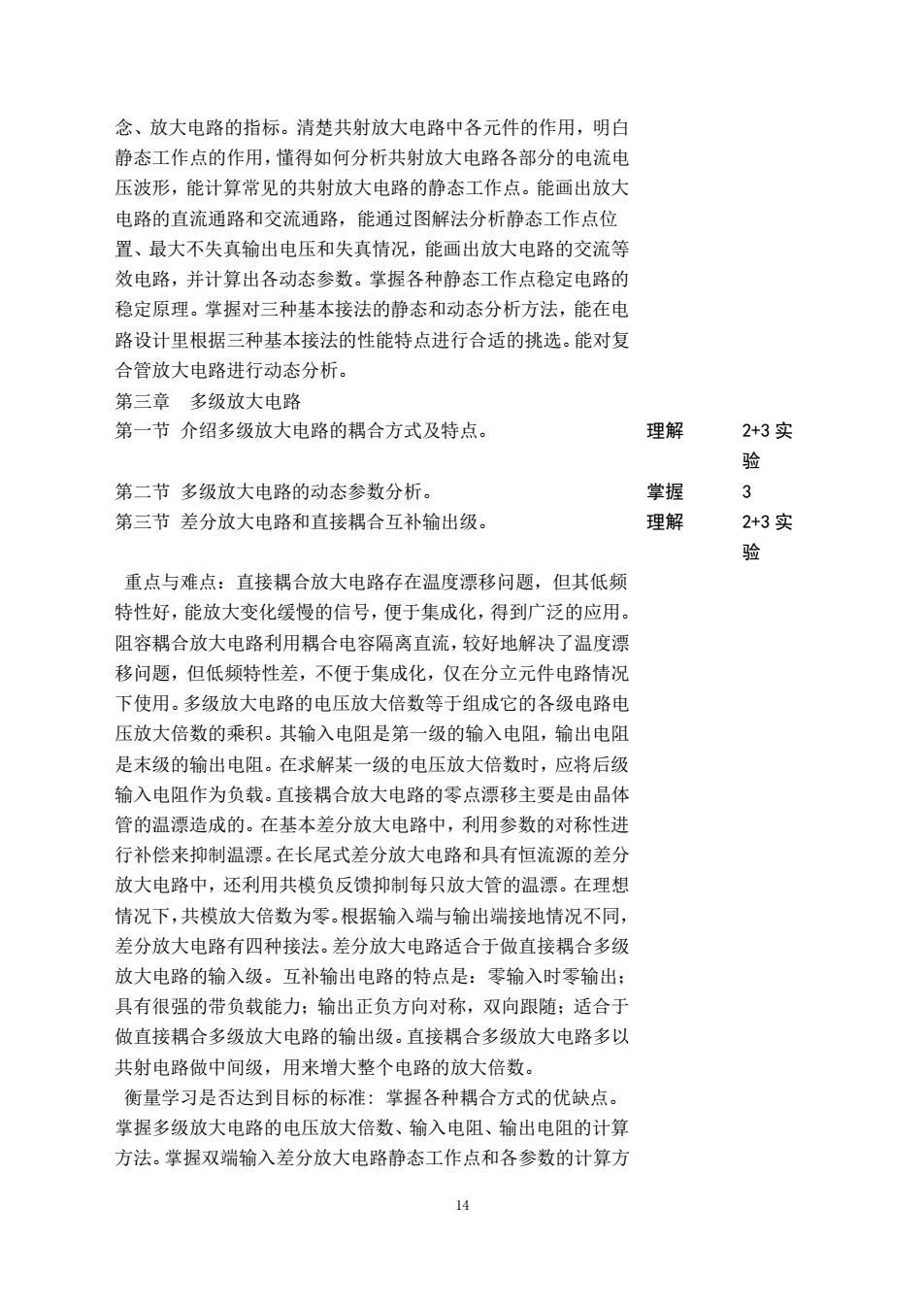

念、放大电路的指标。清楚共射放大电路中各元件的作用，明白 静态工作点的作用，懂得如何分析共射放大电路各部分的电流电 压波形，能计算常见的共射放大电路的静态工作点。能画出放大 电路的直流通路和交流通路，能通过图解法分析静态工作点位 置、最大不失真输出电压和失真情况，能画出放大电路的交流等 效电路，并计算出各动态参数。掌握各种静态工作点稳定电路的 稳定原理。掌握对三种基本接法的静态和动态分析方法，能在电 路设计里根据三种基本接法的性能特点进行合适的挑选。能对复 合管放大电路进行动态分析。 第三章多级放大电路 第一节介绍多级放大电路的耦合方式及特点。 理解 2+3实 验 第二节多级放大电路的动态参数分析。 掌握 3 第三节差分放大电路和直接耦合互补输出级。 理解 2+3实 验 重点与难点：直接耦合放大电路存在温度漂移问题，但其低频 特性好，能放大变化缓慢的信号，便于集成化，得到广泛的应用： 阻容耦合放大电路利用耦合电容隔离直流，较好地解决了温度漂 移问题，但低频特性差，不便于集成化，仅在分立元件电路情况 下使用。多级放大电路的电压放大倍数等于组成它的各级电路电 压放大倍数的乘积。其输入电阻是第一级的输入电阻，输出电阻 是末级的输出电阻。在求解某一级的电压放大倍数时，应将后级 输入电阻作为负载。直接耦合放大电路的零点漂移主要是由晶体 管的温漂造成的。在基本差分放大电路中，利用参数的对称性进 行补偿来抑制温漂。在长尾式差分放大电路和具有恒流源的差分 放大电路中，还利用共模负反馈抑制每只放大管的温漂。在理想 情况下，共模放大倍数为零。根据输入端与输出端接地情况不同， 差分放大电路有四种接法。差分放大电路适合于做直接耦合多级 放大电路的输入级。互补输出电路的特点是：零输入时零输出： 具有很强的带负载能力：输出正负方向对称，双向跟随；适合于 做直接耦合多级放大电路的输出级。直接耦合多级放大电路多以 共射电路做中间级，用来增大整个电路的放大倍数。 衡量学习是否达到目标的标准：掌握各种耦合方式的优缺点。 掌握多级放大电路的电压放大倍数、输入电阻、输出电阻的计算 方法。掌握双端输入差分放大电路静态工作点和各参数的计算方 14
14 念、放大电路的指标。清楚共射放大电路中各元件的作用，明白 静态工作点的作用，懂得如何分析共射放大电路各部分的电流电 压波形，能计算常见的共射放大电路的静态工作点。能画出放大 电路的直流通路和交流通路，能通过图解法分析静态工作点位 置、最大不失真输出电压和失真情况，能画出放大电路的交流等 效电路，并计算出各动态参数。掌握各种静态工作点稳定电路的 稳定原理。掌握对三种基本接法的静态和动态分析方法，能在电 路设计里根据三种基本接法的性能特点进行合适的挑选。能对复 合管放大电路进行动态分析。 第三章 多级放大电路 第一节 介绍多级放大电路的耦合方式及特点。 理解 2+3 实 验 第二节 多级放大电路的动态参数分析。 掌握 3 第三节 差分放大电路和直接耦合互补输出级。 理解 2+3 实 验 重点与难点：直接耦合放大电路存在温度漂移问题，但其低频 特性好，能放大变化缓慢的信号，便于集成化，得到广泛的应用。 阻容耦合放大电路利用耦合电容隔离直流，较好地解决了温度漂 移问题，但低频特性差，不便于集成化，仅在分立元件电路情况 下使用。多级放大电路的电压放大倍数等于组成它的各级电路电 压放大倍数的乘积。其输入电阻是第一级的输入电阻，输出电阻 是末级的输出电阻。在求解某一级的电压放大倍数时，应将后级 输入电阻作为负载。直接耦合放大电路的零点漂移主要是由晶体 管的温漂造成的。在基本差分放大电路中，利用参数的对称性进 行补偿来抑制温漂。在长尾式差分放大电路和具有恒流源的差分 放大电路中，还利用共模负反馈抑制每只放大管的温漂。在理想 情况下，共模放大倍数为零。根据输入端与输出端接地情况不同， 差分放大电路有四种接法。差分放大电路适合于做直接耦合多级 放大电路的输入级。互补输出电路的特点是：零输入时零输出； 具有很强的带负载能力；输出正负方向对称，双向跟随；适合于 做直接耦合多级放大电路的输出级。直接耦合多级放大电路多以 共射电路做中间级，用来增大整个电路的放大倍数。 衡量学习是否达到目标的标准: 掌握各种耦合方式的优缺点。 掌握多级放大电路的电压放大倍数、输入电阻、输出电阻的计算 方法。掌握双端输入差分放大电路静态工作点和各参数的计算方

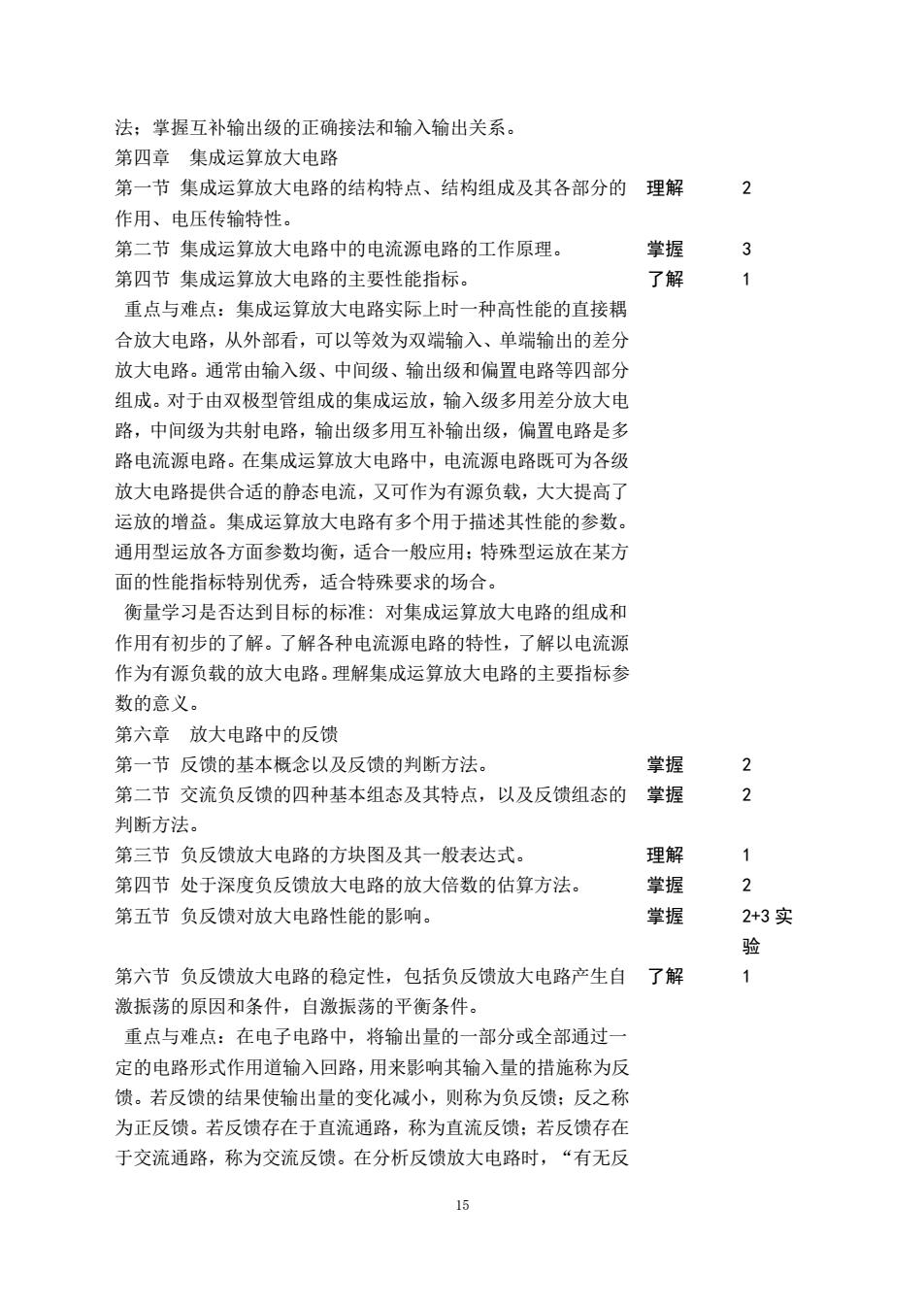

法：掌握互补输出级的正确接法和输入输出关系。 第四章集成运算放大电路 第一节集成运算放大电路的结构特点、结构组成及其各部分的 理解 2 作用、电压传输特性。 第二节集成运算放大电路中的电流源电路的工作原理。 掌握 3 第四节集成运算放大电路的主要性能指标。 了解 重点与难点：集成运算放大电路实际上时一种高性能的直接耦 合放大电路，从外部看，可以等效为双端输入、单端输出的差分 放大电路。通常由输入级、中间级、输出级和偏置电路等四部分 组成。对于由双极型管组成的集成运放，输入级多用差分放大电 路，中间级为共射电路，输出级多用互补输出级，偏置电路是多 路电流源电路。在集成运算放大电路中，电流源电路既可为各级 放大电路提供合适的静态电流，又可作为有源负载，大大提高了 运放的增益。集成运算放大电路有多个用于描述其性能的参数。 通用型运放各方面参数均衡，适合一般应用：特殊型运放在某方 面的性能指标特别优秀，适合特殊要求的场合。 衡量学习是否达到目标的标准：对集成运算放大电路的组成和 作用有初步的了解。了解各种电流源电路的特性，了解以电流源 作为有源负载的放大电路。理解集成运算放大电路的主要指标参 数的意义。 第六章放大电路中的反馈 第一节反馈的基本概念以及反馈的判断方法。 掌握 2 第二节交流负反馈的四种基本组态及其特点，以及反馈组态的 掌握 2 判断方法。 第三节负反馈放大电路的方块图及其一般表达式。 理解 第四节处于深度负反馈放大电路的放大倍数的估算方法。 掌握 2 第五节负反馈对放大电路性能的影响。 掌握 2+3实 验 第六节负反馈放大电路的稳定性，包括负反馈放大电路产生自了解 激振荡的原因和条件，自激振荡的平衡条件。 重点与难点：在电子电路中，将输出量的一部分或全部通过一 定的电路形式作用道输入回路，用来影响其输入量的措施称为反 馈。若反馈的结果使输出量的变化减小，则称为负反馈：反之称 为正反馈。若反馈存在于直流通路，称为直流反馈：若反馈存在 于交流通路，称为交流反馈。在分析反馈放大电路时，“有无反 15
15 法；掌握互补输出级的正确接法和输入输出关系。 第四章 集成运算放大电路 第一节 集成运算放大电路的结构特点、结构组成及其各部分的 作用、电压传输特性。 理解 2 第二节 集成运算放大电路中的电流源电路的工作原理。 掌握 3 第四节 集成运算放大电路的主要性能指标。 了解 1 重点与难点：集成运算放大电路实际上时一种高性能的直接耦 合放大电路，从外部看，可以等效为双端输入、单端输出的差分 放大电路。通常由输入级、中间级、输出级和偏置电路等四部分 组成。对于由双极型管组成的集成运放，输入级多用差分放大电 路，中间级为共射电路，输出级多用互补输出级，偏置电路是多 路电流源电路。在集成运算放大电路中，电流源电路既可为各级 放大电路提供合适的静态电流，又可作为有源负载，大大提高了 运放的增益。集成运算放大电路有多个用于描述其性能的参数。 通用型运放各方面参数均衡，适合一般应用；特殊型运放在某方 面的性能指标特别优秀，适合特殊要求的场合。 衡量学习是否达到目标的标准: 对集成运算放大电路的组成和 作用有初步的了解。了解各种电流源电路的特性，了解以电流源 作为有源负载的放大电路。理解集成运算放大电路的主要指标参 数的意义。 第六章 放大电路中的反馈 第一节 反馈的基本概念以及反馈的判断方法。 掌握 2 第二节 交流负反馈的四种基本组态及其特点，以及反馈组态的 判断方法。 掌握 2 第三节 负反馈放大电路的方块图及其一般表达式。 理解 1 第四节 处于深度负反馈放大电路的放大倍数的估算方法。 掌握 2 第五节 负反馈对放大电路性能的影响。 掌握 2+3 实 验 第六节 负反馈放大电路的稳定性，包括负反馈放大电路产生自 激振荡的原因和条件，自激振荡的平衡条件。 了解 1 重点与难点：在电子电路中，将输出量的一部分或全部通过一 定的电路形式作用道输入回路，用来影响其输入量的措施称为反 馈。若反馈的结果使输出量的变化减小，则称为负反馈；反之称 为正反馈。若反馈存在于直流通路，称为直流反馈；若反馈存在 于交流通路，称为交流反馈。在分析反馈放大电路时，“有无反
馈”决定于输出回路和输入回路是否存在反馈通路：反馈通路存 在于直流通路还是交流通路决定了是直流反馈还是交流反馈： “正负反馈”的判断可采用瞬时极性法，反馈的结果使净输入量 减小的为负反馈，使净输入量增大的为正反馈。：交流负反馈有 四种组态：电压串联负反馈，电压并联负反馈，电流串联负反馈 和电流并联负反馈。若反馈量取自输出电压，称为电压反馈：若 反馈量取自输出电流，称为电流反馈。若输入量和反馈量以电压 形式相叠加，称为串联反馈：若以电流形式相叠加，称为并联反 馈。为判断交流负反馈放大电路中引入的是电压反馈还是电流反 馈，可令输出电压等于零，若反馈量随之为零，则为电压反馈： 若反馈量依然存在，则为电流反馈。所有的负反馈系统都可以用 其信号传送的方块图来表示。由方块图可得出负反馈放大电路放 大倍数的一般表达式，利用此表达式可得出在深度负反馈条件 下，负反馈放大电路放大倍数近似等于反馈系数的倒数。当把负 反馈放大电路的基本放大电路分解出来时，即可求出基本放大电 路的放大倍数。实用的放大电路中多引入深度负反馈，因此只要 从电路中分离出反馈网络并求出反馈系数，即可求出负反馈放大 电路的放大倍数。放大电路引入交流负反馈可以改善多方面的性 能，能提高放大倍数的稳定性、改变输入电阻和输出电阻、展宽 频带、减小非线性失真等。实用电路中应根据需求引入合适的反 馈。当负反馈放大电路的组成不合理，负反馈过深，在输入量为 零时，却产生输出信号，电路产生了自激振荡。由负反馈放大电 路的一般表达式可推导出自激振荡的产生原因。 衡量学习是否达到目标的标准：了解反馈的概念，能正确判断 电路中是否引入了反馈以及反馈的性质。掌握四种反馈组态，能 对交流负反馈电路的反馈组态作出正确判断。了解负反馈放大电 路放大倍数的求解方法及其在不同反馈组态下的物理意义。能正 确找出负反馈放大电路的反馈网络，估算在深度负反馈条件下的 放大倍数。了解负反馈对放大电路的性能影响。理解负反馈放大 电路处于稳定或自激振荡状态的原因。 第七章信号的运算和处理 第一节电子信息系统所包含的主要组成部分、各部分的作用， 理解 2 并阐述了集成运算放大电路的工作区域和特点。 第二节利用集成运放构成的比例、加减、积分、微分、对数、 掌握 4+3实 指数等基本运算电路。 验 16
16 馈”决定于输出回路和输入回路是否存在反馈通路；反馈通路存 在于直流通路还是交流通路决定了是直流反馈还是交流反馈； “正负反馈”的判断可采用瞬时极性法，反馈的结果使净输入量 减小的为负反馈，使净输入量增大的为正反馈。：交流负反馈有 四种组态：电压串联负反馈，电压并联负反馈，电流串联负反馈 和电流并联负反馈。若反馈量取自输出电压，称为电压反馈；若 反馈量取自输出电流，称为电流反馈。若输入量和反馈量以电压 形式相叠加，称为串联反馈；若以电流形式相叠加，称为并联反 馈。为判断交流负反馈放大电路中引入的是电压反馈还是电流反 馈，可令输出电压等于零，若反馈量随之为零，则为电压反馈； 若反馈量依然存在，则为电流反馈。所有的负反馈系统都可以用 其信号传送的方块图来表示。由方块图可得出负反馈放大电路放 大倍数的一般表达式，利用此表达式可得出在深度负反馈条件 下，负反馈放大电路放大倍数近似等于反馈系数的倒数。当把负 反馈放大电路的基本放大电路分解出来时，即可求出基本放大电 路的放大倍数。实用的放大电路中多引入深度负反馈，因此只要 从电路中分离出反馈网络并求出反馈系数，即可求出负反馈放大 电路的放大倍数。放大电路引入交流负反馈可以改善多方面的性 能，能提高放大倍数的稳定性、改变输入电阻和输出电阻、展宽 频带、减小非线性失真等。实用电路中应根据需求引入合适的反 馈。当负反馈放大电路的组成不合理，负反馈过深，在输入量为 零时，却产生输出信号，电路产生了自激振荡。由负反馈放大电 路的一般表达式可推导出自激振荡的产生原因。 衡量学习是否达到目标的标准: 了解反馈的概念，能正确判断 电路中是否引入了反馈以及反馈的性质。掌握四种反馈组态，能 对交流负反馈电路的反馈组态作出正确判断。了解负反馈放大电 路放大倍数的求解方法及其在不同反馈组态下的物理意义。能正 确找出负反馈放大电路的反馈网络，估算在深度负反馈条件下的 放大倍数。了解负反馈对放大电路的性能影响。理解负反馈放大 电路处于稳定或自激振荡状态的原因。 第七章 信号的运算和处理 第一节 电子信息系统所包含的主要组成部分、各部分的作用， 并阐述了集成运算放大电路的工作区域和特点。 理解 2 第二节 利用集成运放构成的比例、加减、积分、微分、对数、 指数等基本运算电路。 掌握 4+3 实 验

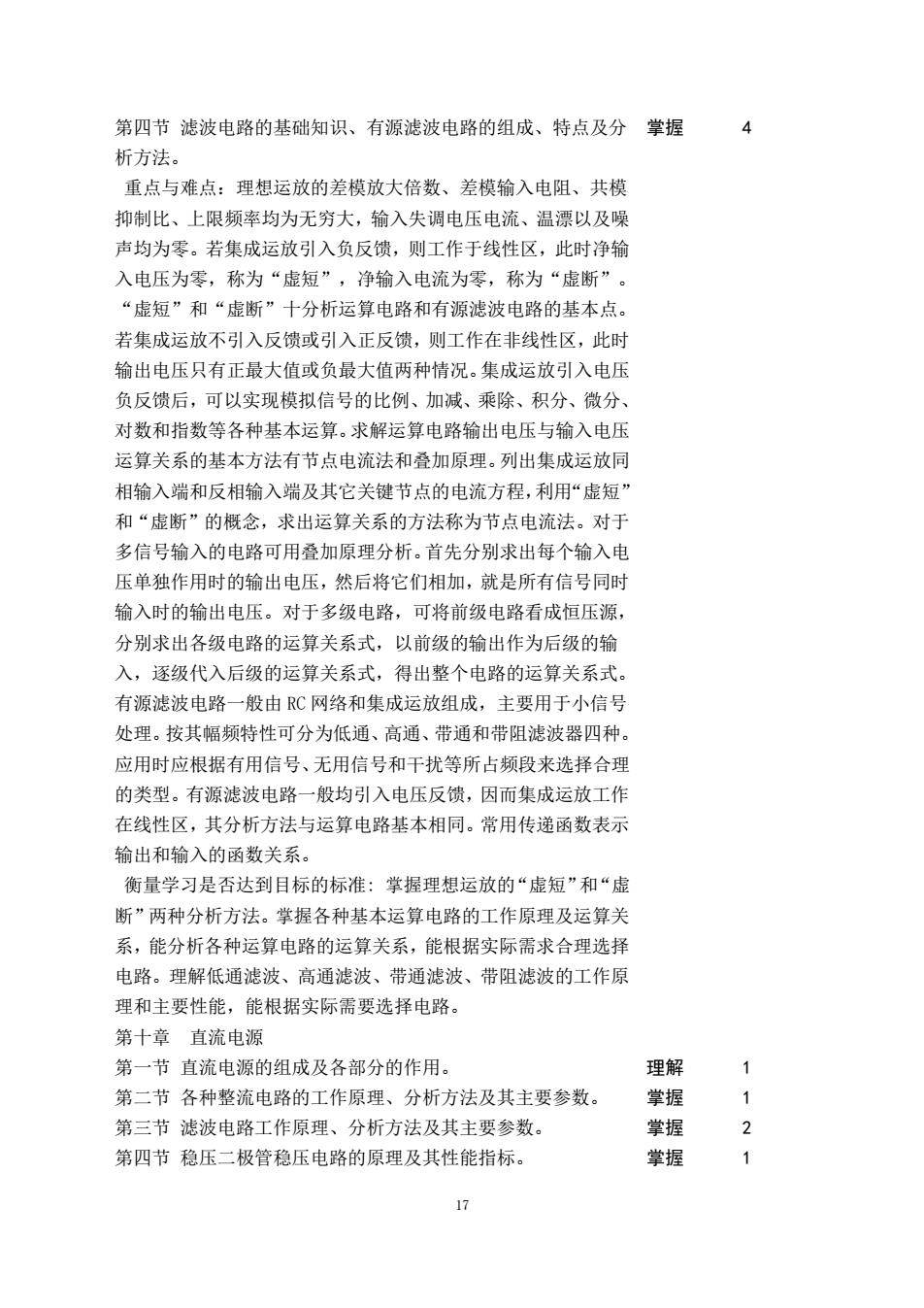

第四节滤波电路的基础知识、有源滤波电路的组成、特点及分掌握 4 析方法。 重点与难点：理想运放的差模放大倍数、差模输入电阻、共模 抑制比、上限频率均为无穷大，输入失调电压电流、温漂以及噪 声均为零。若集成运放引入负反馈，则工作于线性区，此时净输 入电压为零，称为“虚短”，净输入电流为零，称为“虚断”。 “虚短”和“虚断”十分析运算电路和有源滤波电路的基本点。 若集成运放不引入反馈或引入正反馈，则工作在非线性区，此时 输出电压只有正最大值或负最大值两种情况。集成运放引入电压 负反馈后，可以实现模拟信号的比例、加减、乘除、积分、微分、 对数和指数等各种基本运算。求解运算电路输出电压与输入电压 运算关系的基本方法有节点电流法和叠加原理。列出集成运放同 相输入端和反相输入端及其它关键节点的电流方程，利用“虚短” 和“虚断”的概念，求出运算关系的方法称为节点电流法。对于 多信号输入的电路可用叠加原理分析。首先分别求出每个输入电 压单独作用时的输出电压，然后将它们相加，就是所有信号同时 输入时的输出电压。对于多级电路，可将前级电路看成恒压源， 分别求出各级电路的运算关系式，以前级的输出作为后级的输 入，逐级代入后级的运算关系式，得出整个电路的运算关系式。 有源滤波电路一般由C网络和集成运放组成，主要用于小信号 处理。按其幅频特性可分为低通、高通、带通和带阻滤波器四种。 应用时应根据有用信号、无用信号和干扰等所占频段来选择合理 的类型。有源滤波电路一般均引入电压反馈，因而集成运放工作 在线性区，其分析方法与运算电路基本相同。常用传递函数表示 输出和输入的函数关系。 衡量学习是否达到目标的标准：掌握理想运放的“虚短”和“虚 断”两种分析方法。掌握各种基本运算电路的工作原理及运算关 系，能分析各种运算电路的运算关系，能根据实际需求合理选择 电路。理解低通滤波、高通滤波、带通滤波、带阻滤波的工作原 理和主要性能，能根据实际需要选择电路。 第十章直流电源 第一节直流电源的组成及各部分的作用。 理解 第二节各种整流电路的工作原理、分析方法及其主要参数。 掌握 7 第三节滤波电路工作原理、分析方法及其主要参数。 掌握 2 第四节稳压二极管稳压电路的原理及其性能指标。 掌握 17
17 第四节 滤波电路的基础知识、有源滤波电路的组成、特点及分 析方法。 掌握 4 重点与难点：理想运放的差模放大倍数、差模输入电阻、共模 抑制比、上限频率均为无穷大，输入失调电压电流、温漂以及噪 声均为零。若集成运放引入负反馈，则工作于线性区，此时净输 入电压为零，称为“虚短”，净输入电流为零，称为“虚断”。 “虚短”和“虚断”十分析运算电路和有源滤波电路的基本点。 若集成运放不引入反馈或引入正反馈，则工作在非线性区，此时 输出电压只有正最大值或负最大值两种情况。集成运放引入电压 负反馈后，可以实现模拟信号的比例、加减、乘除、积分、微分、 对数和指数等各种基本运算。求解运算电路输出电压与输入电压 运算关系的基本方法有节点电流法和叠加原理。列出集成运放同 相输入端和反相输入端及其它关键节点的电流方程，利用“虚短” 和“虚断”的概念，求出运算关系的方法称为节点电流法。对于 多信号输入的电路可用叠加原理分析。首先分别求出每个输入电 压单独作用时的输出电压，然后将它们相加，就是所有信号同时 输入时的输出电压。对于多级电路，可将前级电路看成恒压源， 分别求出各级电路的运算关系式，以前级的输出作为后级的输 入，逐级代入后级的运算关系式，得出整个电路的运算关系式。 有源滤波电路一般由 RC 网络和集成运放组成，主要用于小信号 处理。按其幅频特性可分为低通、高通、带通和带阻滤波器四种。 应用时应根据有用信号、无用信号和干扰等所占频段来选择合理 的类型。有源滤波电路一般均引入电压反馈，因而集成运放工作 在线性区，其分析方法与运算电路基本相同。常用传递函数表示 输出和输入的函数关系。 衡量学习是否达到目标的标准: 掌握理想运放的“虚短”和“虚 断”两种分析方法。掌握各种基本运算电路的工作原理及运算关 系，能分析各种运算电路的运算关系，能根据实际需求合理选择 电路。理解低通滤波、高通滤波、带通滤波、带阻滤波的工作原 理和主要性能，能根据实际需要选择电路。 第十章 直流电源 第一节 直流电源的组成及各部分的作用。 理解 1 第二节 各种整流电路的工作原理、分析方法及其主要参数。 掌握 1 第三节 滤波电路工作原理、分析方法及其主要参数。 掌握 2 第四节 稳压二极管稳压电路的原理及其性能指标。 掌握 1
