第三章图形处理与simulink仿真 matlab风靡全球的一个重要原因是它 的矩阵运算，另一个重要原因是因为它提 供了方便快捷的绘图功能.本章将主要通过 实例来讲述matlab的图形处理功能 ●3.1二维图形的绘制
第三章 图形处理与simulink仿真 matlab 风靡全球的一个重要原因是它 的矩阵运算，另一个重要原因是因为它提 供了方便快捷的绘图功能. 本章将主要通过 实例来讲述matlab的图形处理功能 ⚫ 3.1 二维图形的绘制

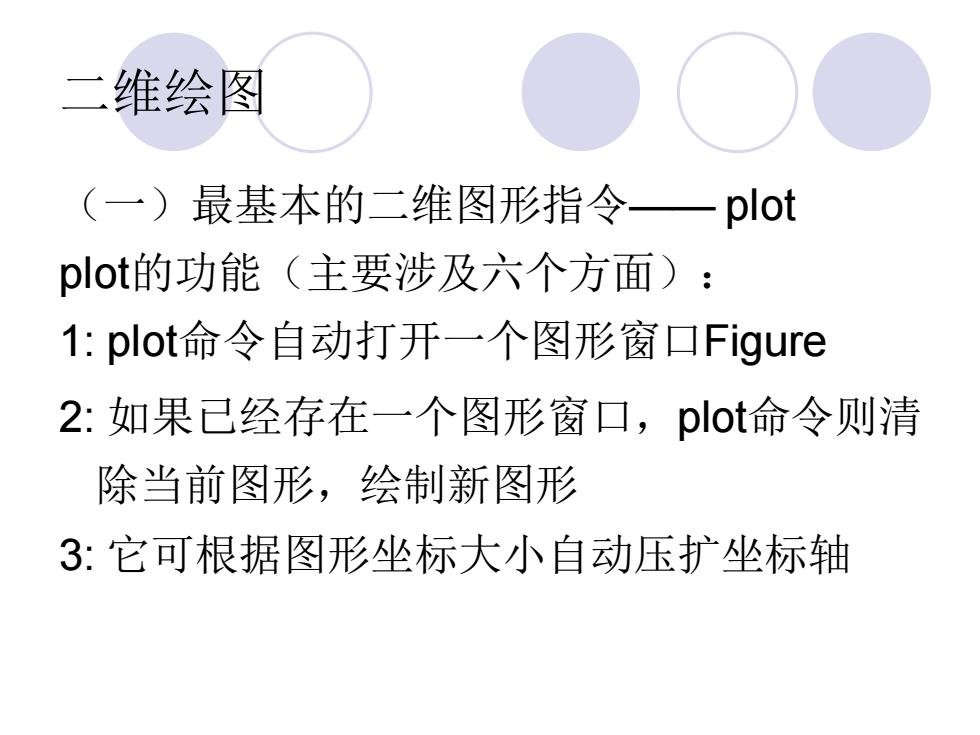

二维绘图 (一)最基本的二维图形指令一plot plot的功能（主要涉及六个方面）： 1:plot命令自动打开一个图形窗口Figure 2:如果已经存在一个图形窗口，pot命令则清 除当前图形，绘制新图形 3:它可根据图形坐标大小自动压扩坐标轴
二维绘图 （一）最基本的二维图形指令—— plot plot的功能（主要涉及六个方面）： 1: plot命令自动打开一个图形窗口Figure 2: 如果已经存在一个图形窗口，plot命令则清 除当前图形，绘制新图形 3: 它可根据图形坐标大小自动压扩坐标轴
二维绘图 4:即可单窗口单曲线绘图；又可单窗口多曲 线绘图；同时也可多窗口绘图 5:可任意设定曲线颜色和线型 6:可以很方便地对图形进行注释和说明
二维绘图 4: 即可单窗口单曲线绘图；又可单窗口多曲 线绘图；同时也可多窗口绘图 5: 可任意设定曲线颜色和线型 6: 可以很方便地对图形进行注释和说明
一：单窗口单曲线绘图 1:plot(x）—- 缺省自变量绘图格式，为向 量，以元素值为纵坐标，以相应元素下标为横坐 标绘图。例×=[0,0.48,0.84,1,0.91,0.6,0.14]， plot(X)的图形如下 0.5 2 4 6 8
一：单窗口单曲线绘图 1：plot(x) —— 缺省自变量绘图格式，x为向 量, 以x元素值为纵坐标，以相应元素下标为横坐 标绘图。例 x=[0, 0.48,0.84,1,0.91,0.6,0.14]， plot(x)的图形如下

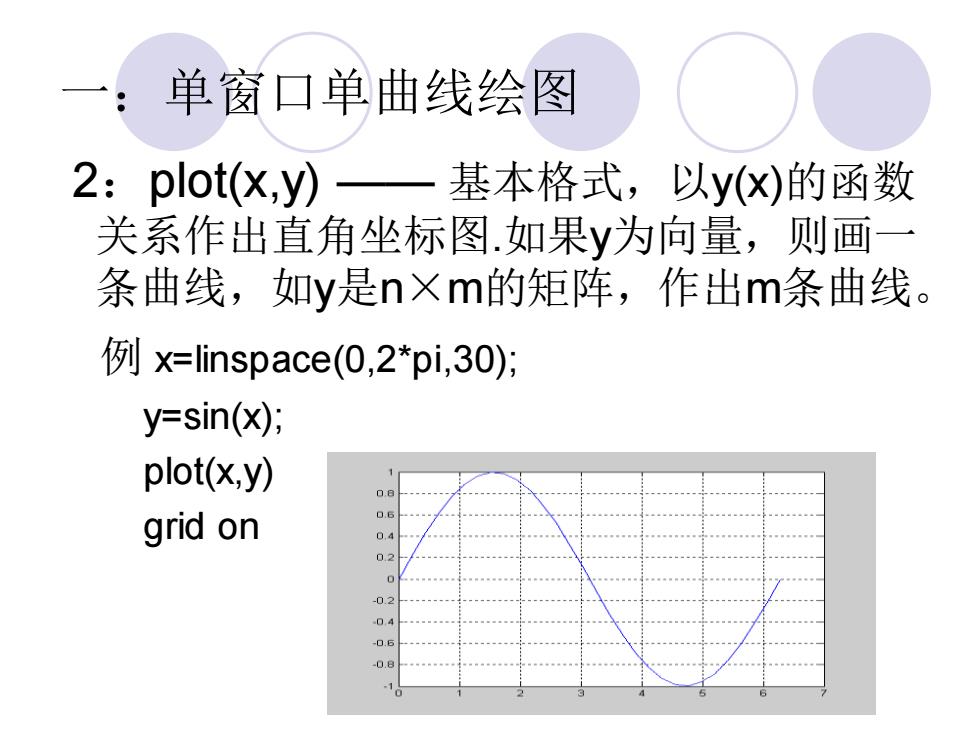

一：单窗口单曲线绘图 2:plot(x,y)一基本格式，以yx)的函数 关系作出直角坐标图.如果y为向量，则画一 条曲线，如y是n×m的矩阵，作出m条曲线。 x=linspace(0,2*pi,30); y=sin(x); plot(x,y) grid on 0.6 0.4 02 0 0.2 04 0:6 0.8
一：单窗口单曲线绘图 2：plot(x,y) —— 基本格式，以y(x)的函数 关系作出直角坐标图.如果y为向量，则画一 条曲线，如y是n×m的矩阵，作出m条曲线。 例 x=linspace(0,2*pi,30); y=sin(x); plot(x,y) grid on
