10 8 图3-15弹簧管压力计 1一弹簧管：2一小齿轮：3一扇形齿轮； 4一拉杆；5一连杆调节螈钉：6一放大调节娜钉； 7一接头；8一刻度标尺；9一指针；10一游丝
6
特点： 。 结构简单，使用方便，工作安全可靠； 无需反复保养，价格也比较便宜。 。 精度不太高，且需定期校验。 注：使用弹簧管压力计，要特别注意介 质的化学性质。 如测量氨气时必须采用铜质材料，测量氧 气时严禁沾有油脂
7 特点： • 结构简单，使用方便，工作安全可靠； • 无需反复保养，价格也比较便宜。 • 精度不太高，且需定期校验。 注：使用弹簧管压力计，要特别注意介 质的化学性质。 如测量氨气时必须采用铜质材料，测量氧 气时严禁沾有油脂
四.电阻应变式传感器 1.电阻应变式传感器概述 优点： (1)结构简单、体积小、精度高； (2)线性度好，灵敏度高； (3)滞后和蠕变都较小，疲劳寿命高； (4)容易与二次仪表相匹配； (5)管理和保养方便
8 四. 电阻应变式传感器 1．电阻应变式传感器概述 优点： (1)结构简单、体积小、精度高； (2)线性度好，灵敏度高； (3)滞后和蠕变都较小，疲劳寿命高； (4)容易与二次仪表相匹配； (5)管理和保养方便

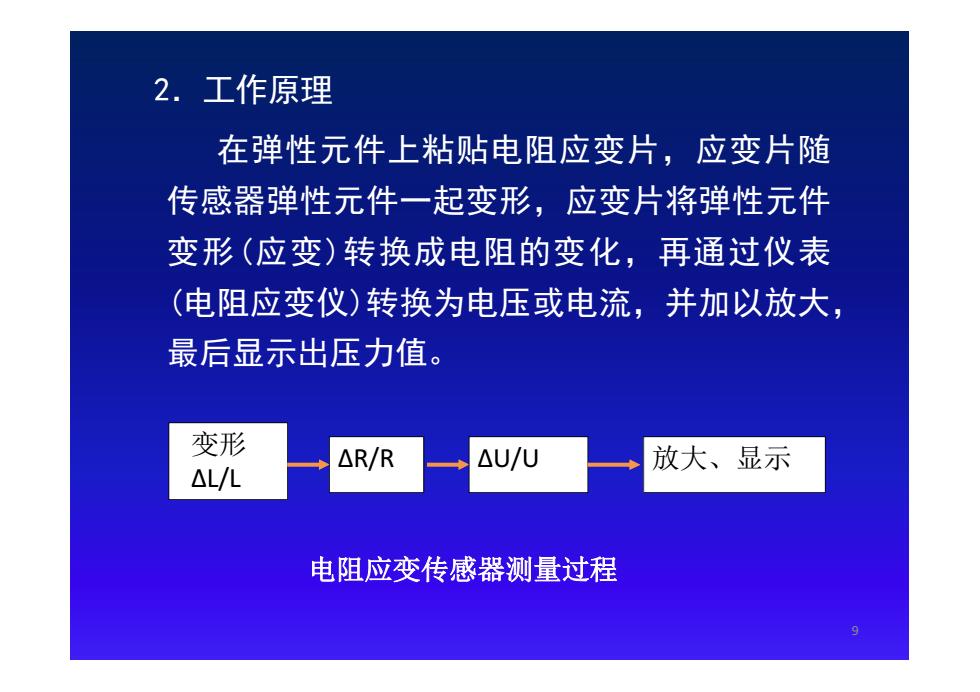

2.工作原理 在弹性元件上粘贴电阻应变片，应变片随 传感器弹性元件一起变形，应变片将弹性元件 变形（应变）转换成电阻的变化，再通过仪表 (电阻应变仪)转换为电压或电流，并加以放大， 最后显示出压力值。 变形 △R/R △U/U 放大、显示 △L/L 电阻应变传感器测量过程
9 2．工作原理 在弹性元件上粘贴电阻应变片，应变片随 传感器弹性元件一起变形，应变片将弹性元件 变形(应变)转换成电阻的变化，再通过仪表 (电阻应变仪)转换为电压或电流，并加以放大， 最后显示出压力值。 变形 ΔL/L ΔR/R ΔU/U 放大、显示 电阻应变传感器测量过程
(1)电阻应变片的结构及工作原理 电阻应变片是电阻式传感器，以自身电阻的变 化反映机械应变量。 ①结构： 复盖层 电阻金属丝（或箔栅）； 引出线 基底 基底和覆盖层； 引出线： 电阻丝 L为丝栅长度 B为丝栅宽度。 10
10 （1）电阻应变片的结构及工作原理 电阻应变片是电阻式传感器，以自身电阻的变 化反映机械应变量。 ①结构 ： 电阻金属丝(或箔栅)； 基底和覆盖层； 引出线； L为丝栅长度 B为丝栅宽度
