2)甘汞电极Calomel electrode 金属汞和Hg2C1,及KC1溶液组成 电极反应：HgCl,2+2e=2Hg+2C1 半电池符号：lg,HgC,(個)KC 电极电位(25℃)： PheCute(H)-(C 0.059 a(Hg,C12) 0 HgCI,=PCL/ 。-0.0591ga(C1 电极内溶液的C活度一定，甘汞电极电位固定

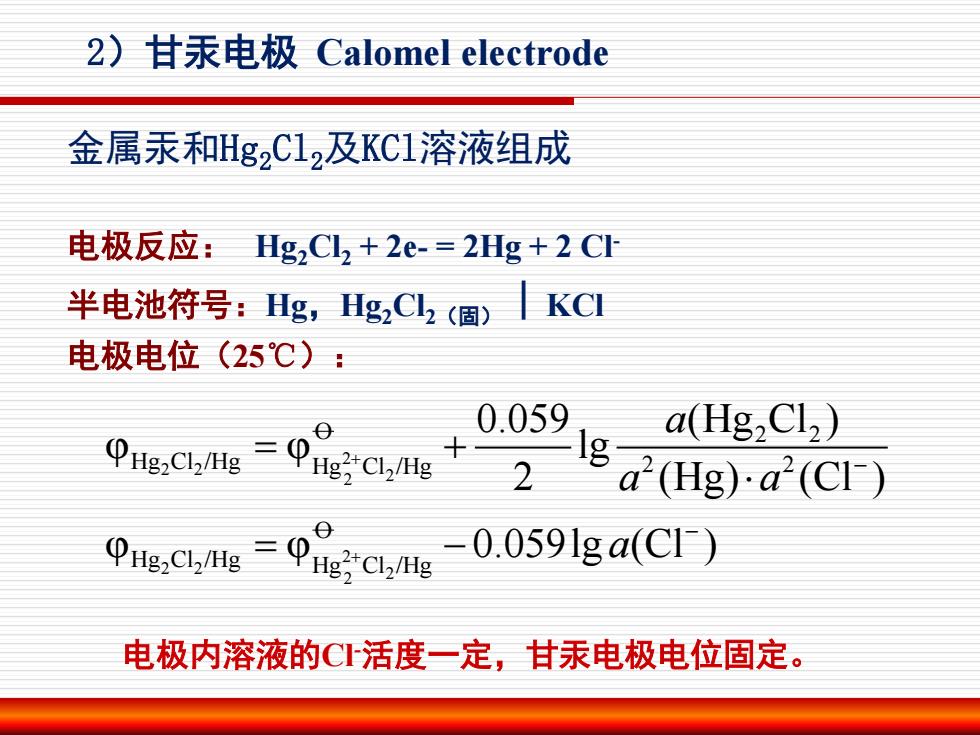

金属汞和Hg2Cl2及KCl溶液组成 电极反应： Hg2Cl2 + 2e- = 2Hg + 2 Cl- 半电池符号：Hg，Hg2Cl2（固）︱KCl 电极电位（25℃）： 电极内溶液的Cl-活度一定，甘汞电极电位固定。 2 2 2 2 2 2 2 2 2 2 O 2 2 Hg Cl /Hg Hg Cl /Hg 2 2 O Hg Cl /Hg Hg Cl /Hg 0.059 (Hg Cl ) φ φ lg 2 (Hg) (Cl ) φ φ 0.059lg (Cl ) a a a a 2）甘汞电极 Calomel electrode
甘汞电极的构造 导线 绝缘体 铂丝 橡皮帽 内部电极 汞+甘汞 多孔物质 KC1溶液 多孔物质 内部电极示意图 橡皮帽
甘汞电极的构造
甘汞电极的电极电位（25℃) 0.1molL甘汞电极 标准甘汞电极NCE 饱和甘汞电极SCE KCI浓度 0.1 mol/L 1.0 mol/L 饱和溶液 电极电位(V) +0.3365 +0.2828 +0.2438 温度校正： 对于饱和甘汞电极(SCE),t℃时的电极电位为 9=0.2438-7.6X104-25)（V)
0.1mol/L 甘汞电极 标准甘汞电极(NCE) 饱和甘汞电极(SCE) KCl 浓度 0.1 mol / L 1.0 mol / L 饱和溶液 电极电位（V） +0.3365 +0.2828 +0.2438 温度校正： 对于饱和甘汞电极（SCE），t ℃时的电极电位为： φt= 0.2438- 7.6×10-4 (t-25) （V） 甘汞电极的电极电位（ 25℃）
3)银-氯化银电极 银丝镀上一层AgCI沉淀，浸在一定浓度的KCI溶液中 即构成了银一氯化银电极。 电极反应：AgCI+e△Ag+CI 半电池符号：Ag,AgC1(個)KCI 电极电位（25℃)： PARCVAR=ARCVAR -0.0591gaCL
3）银-氯化银电极 银丝镀上一层AgCl沉淀, 浸在一定浓度的KCl溶液中 即构成了银-氯化银电极。 电极反应：AgCl + e - Ag + Cl- 半电池符号：Ag，AgCl（固）︱KCl 电极电位（25℃）： φAgCl/Ag = φ AgCl/Ag - 0.059lgaCl-
银一氯化银电极构造 导线 KCI溶液 Hg 镀AgC1的Ag丝 多孔物质
银-氯化银电极构造
