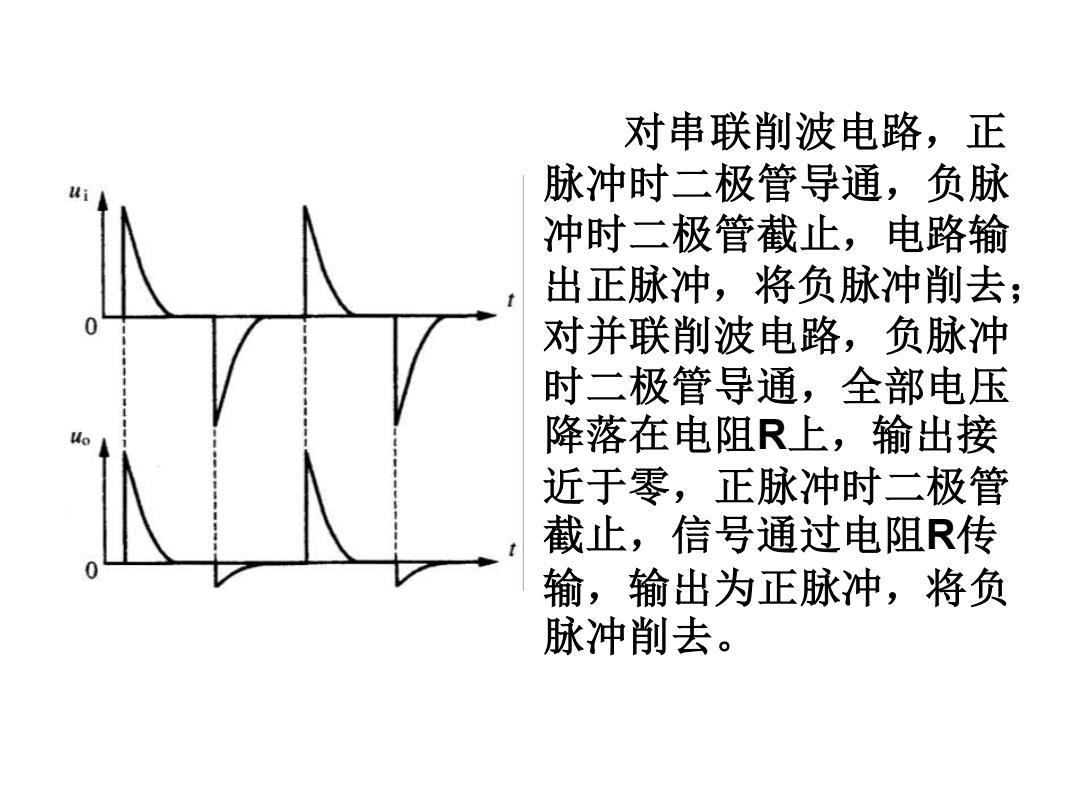

对串联削波电路，正 脉冲时二极管导通，负脉 冲时二极管截止，电路输 出正脉冲，将负脉冲削去； 对并联削波电路，负脉冲 时二极管导通，全部电压 uo 降落在电阻R上，输出接 近于零，正脉冲时二极管 截止，信号通过电阻R传 输，输出为正脉冲，将负 脉冲削去
对串联削波电路，正 脉冲时二极管导通，负脉 冲时二极管截止，电路输 出正脉冲，将负脉冲削去； 对并联削波电路，负脉冲 时二极管导通，全部电压 降落在电阻R上，输出接 近于零，正脉冲时二极管 截止，信号通过电阻R传 输，输出为正脉冲，将负 脉冲削去

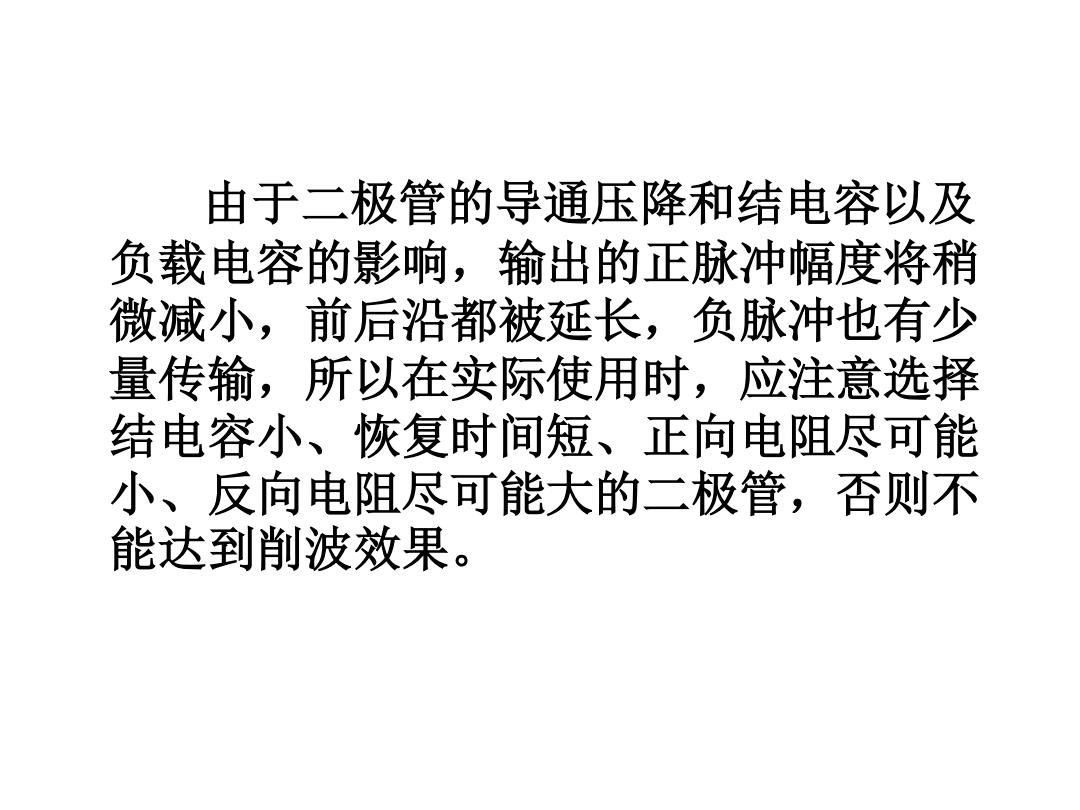

由于二极管的导通压降和结电容以及 负载电容的影响，输出的正脉冲幅度将稍 微减小，前后沿都被延长，负脉冲也有少 量传输，所以在实际使用时，应注意选择 结电容小、恢复时间短、正向电阻尽可能 小、反向电阻尽可能大的二极管，否则不 能达到削波效果
由于二极管的导通压降和结电容以及 负载电容的影响，输出的正脉冲幅度将稍 微减小，前后沿都被延长，负脉冲也有少 量传输，所以在实际使用时，应注意选择 结电容小、恢复时间短、正向电阻尽可能 小、反向电阻尽可能大的二极管，否则不 能达到削波效果

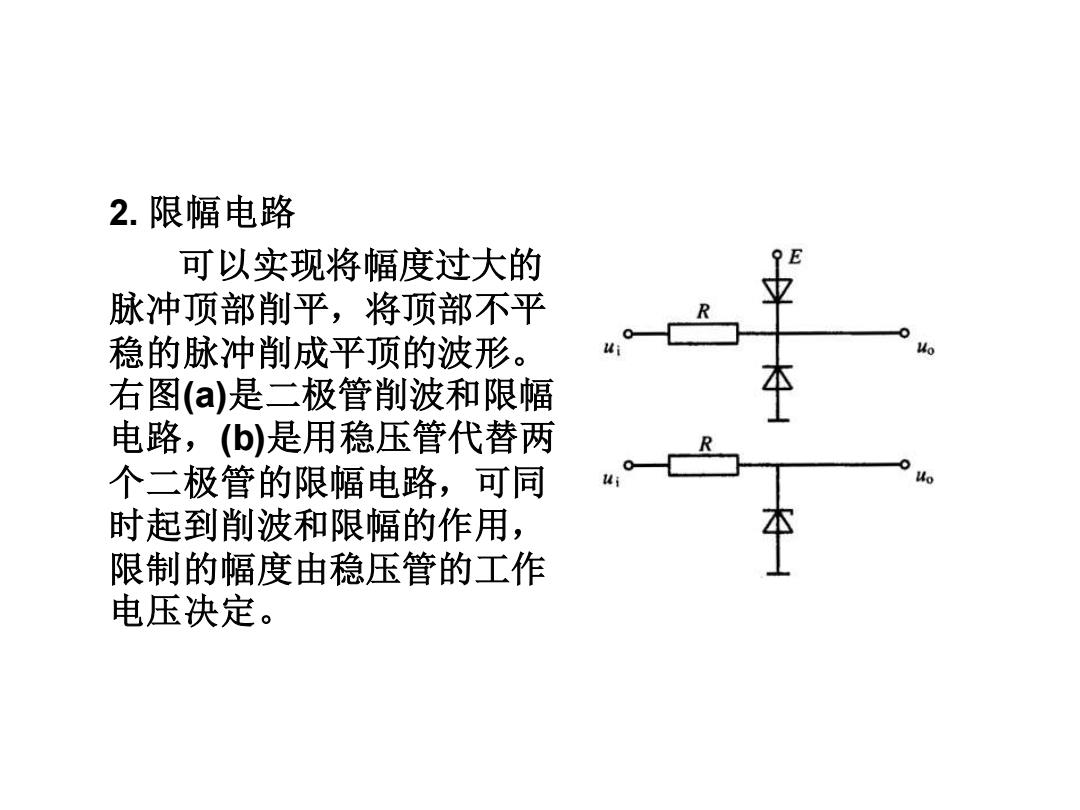

2.限幅电路 可以实现将幅度过大的 脉冲顶部削平，将顶部不平 稳的脉冲削成平顶的波形。 右图(a)是二极管削波和限幅 本 电路，(b)是用稳压管代替两 个二极管的限幅电路，可同 Ho 时起到削波和限幅的作用， 限制的幅度由稳压管的工作 本 电压决定
2. 限幅电路 可以实现将幅度过大的 脉冲顶部削平，将顶部不平 稳的脉冲削成平顶的波形。 右图(a)是二极管削波和限幅 电路，(b)是用稳压管代替两 个二极管的限幅电路，可同 时起到削波和限幅的作用， 限制的幅度由稳压管的工作 电压决定

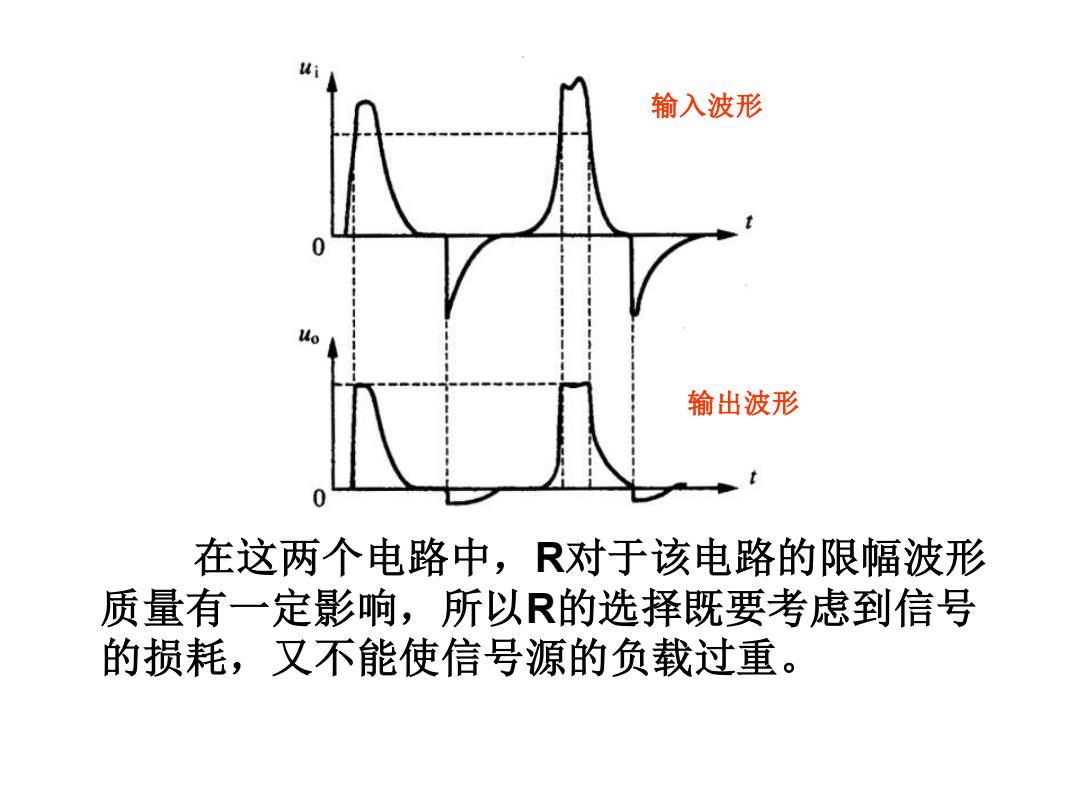

输入波形 输出波形 0 在这两个电路中，R对于该电路的限幅波形 质量有一定影响，所以R的选择既要考虑到信号 的损耗，又不能使信号源的负载过重
在这两个电路中，R对于该电路的限幅波形 质量有一定影响，所以R的选择既要考虑到信号 的损耗，又不能使信号源的负载过重。 输入波形 输出波形

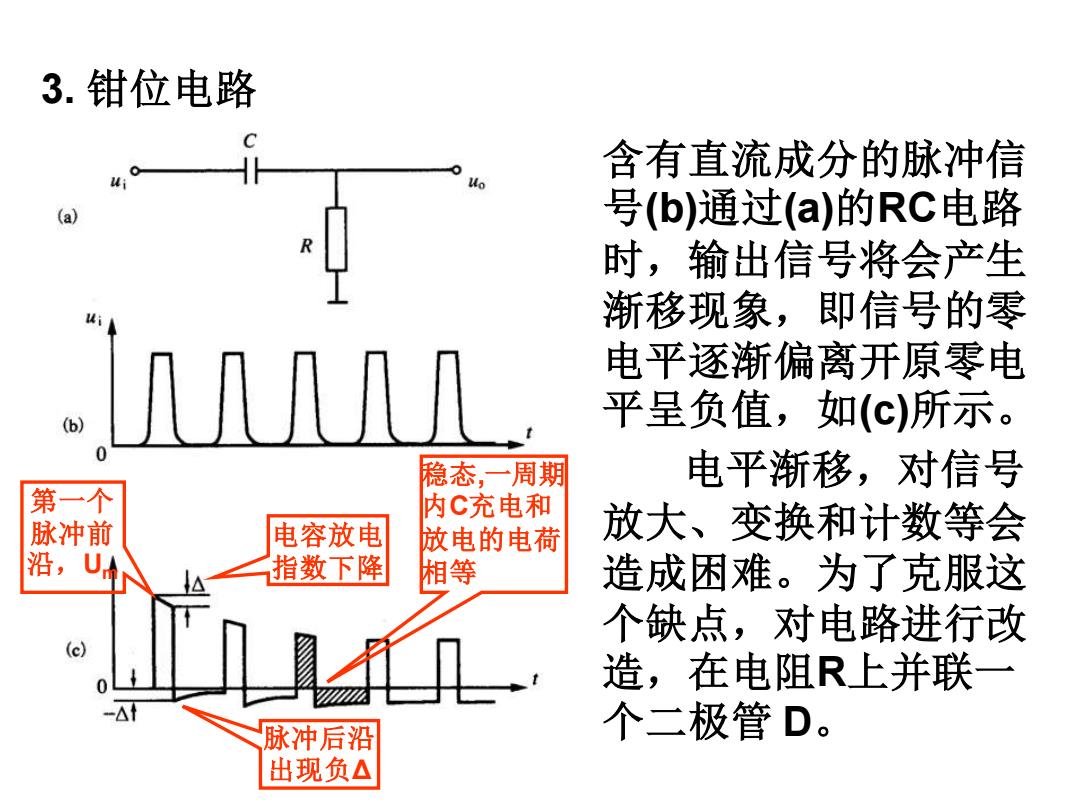

3.钳位电路 含有直流成分的脉冲信 a 号(b)通过(a)的RC电路 时，输出信号将会产生 渐移现象，即信号的零 电平逐渐偏离开原零电 平呈负值，如(c)所示。 稳态，一周期 电平渐移，对信号 第一个 内C充电和 脉冲前 电容放电 放电的电荷 放大、变换和计数等会 沿，U 指数下降 相等 造成困难。为了克服这 个缺点，对电路进行改 造，在电阻R上并联 -△f 脉冲后沿 个二极管D。 出现负△
3. 钳位电路 含有直流成分的脉冲信 号(b)通过(a)的RC电路 时，输出信号将会产生 渐移现象，即信号的零 电平逐渐偏离开原零电 平呈负值，如(c)所示。 电平渐移，对信号 放大、变换和计数等会 造成困难。为了克服这 个缺点，对电路进行改 造，在电阻R上并联一 个二极管 D。 第一个 脉冲前 沿，Um 电容放电 指数下降 脉冲后沿 出现负Δ 稳态,一周期 内C充电和 放电的电荷 相等
