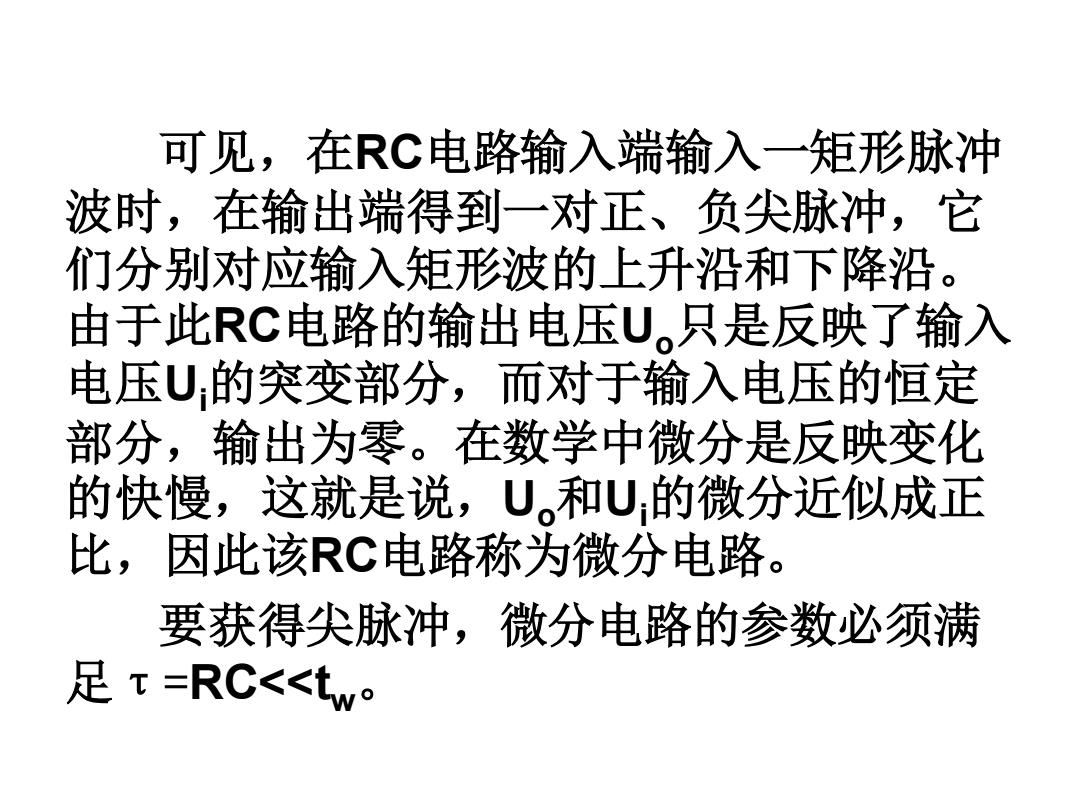

可见，在RC电路输入端输入一矩形脉冲 波时，在输出端得到一对正、负尖脉冲，它 们分别对应输入矩形波的上升沿和下降沿。 由于此RC电路的输出电压U。只是反映了输入 电压U的突变部分，而对于输入电压的恒定 部分，输出为零。在数学中微分是反映变化 的快慢，这就是说，U,和U的微分近似成正 比，因此该RC电路称为微分电路。 要获得尖脉冲，微分电路的参数必须满 足T=RC<<tw
可见，在RC电路输入端输入一矩形脉冲 波时，在输出端得到一对正、负尖脉冲，它 们分别对应输入矩形波的上升沿和下降沿。 由于此RC电路的输出电压Uo只是反映了输入 电压Ui的突变部分，而对于输入电压的恒定 部分，输出为零。在数学中微分是反映变化 的快慢，这就是说，Uo和Ui的微分近似成正 比，因此该RC电路称为微分电路。 要获得尖脉冲，微分电路的参数必须满 足τ=RC<<tw

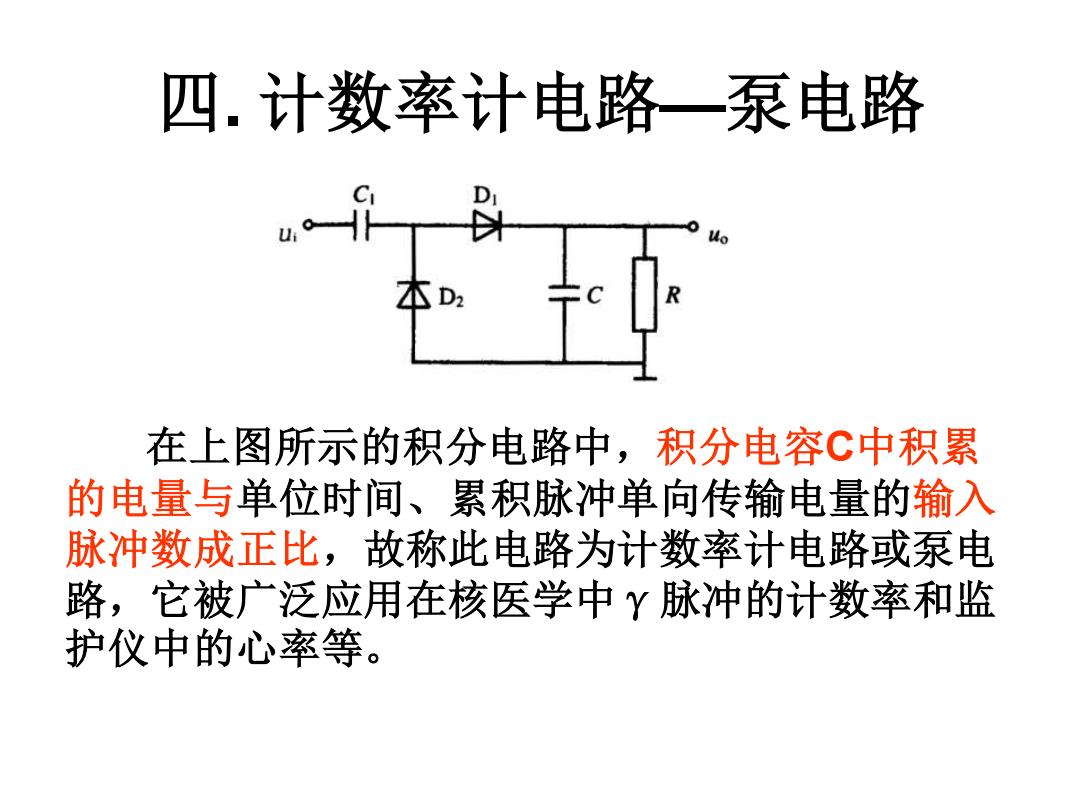

四.计数率计电路一泵电路 本D2 在上图所示的积分电路中，积分电容C中积累 的电量与单位时间、累积脉冲单向传输电量的输入 脉冲数成正比，故称此电路为计数率计电路或泵电 路，它被广泛应用在核医学中Y脉冲的计数率和监 护仪中的心率等
四. 计数率计电路—泵电路 在上图所示的积分电路中，积分电容C中积累 的电量与单位时间、累积脉冲单向传输电量的输入 脉冲数成正比，故称此电路为计数率计电路或泵电 路，它被广泛应用在核医学中γ脉冲的计数率和监 护仪中的心率等
nRC1Um U。=1+nRC1 当nRC<1时，可得 U。nRCUm 即U。与计数率n成正比。为了使电容C在每 次脉冲充电时电压不发生显著变化，电容 C应当远大于C1。这个公式也适用于随机 出现的脉冲，这时，n表示平均计数率
当nRC1<<1时，可得 Uo≈nRC1Um 即Uo与计数率n成正比。为了使电容C在每 次脉冲充电时电压不发生显著变化，电容 C应当远大于C1。这个公式也适用于随机 出现的脉冲，这时，n表示平均计数率

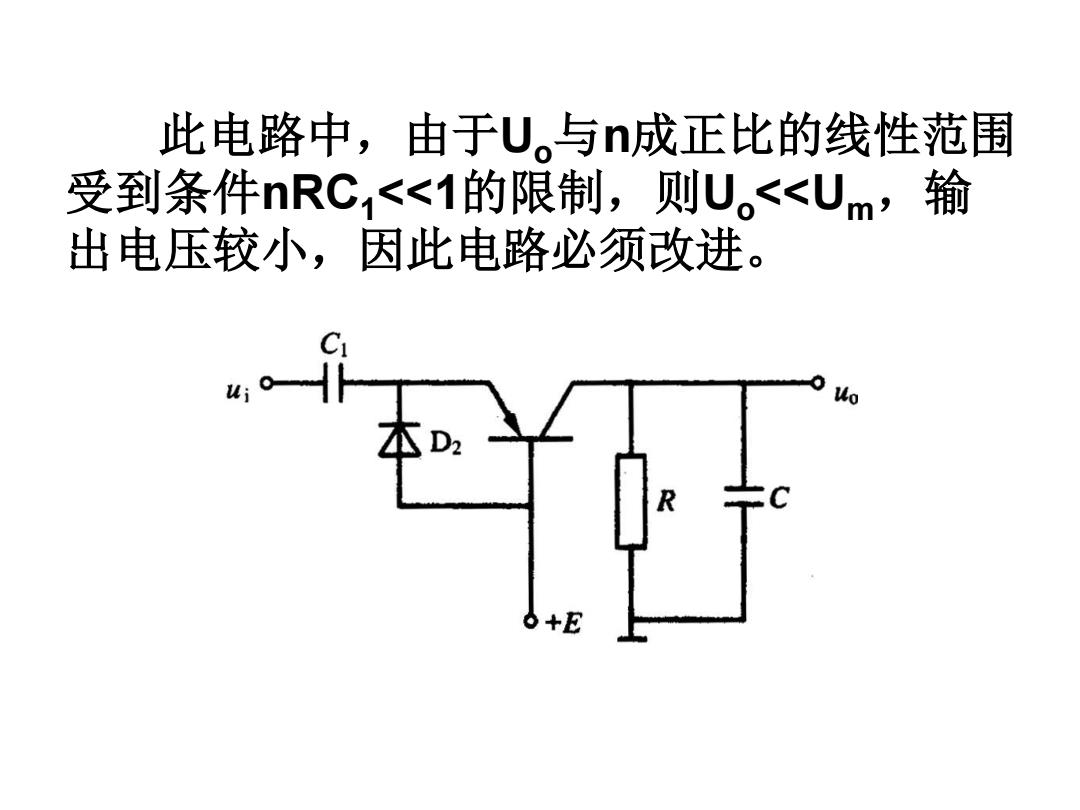

此电路中，由于U。与n成正比的线性范围 受到条件nRC<1的限制，则U。<<Um,输 出电压较小，因此电路必须改进
此电路中，由于Uo与n成正比的线性范围 受到条件nRC1<<1的限制，则Uo<<Um，输 出电压较小，因此电路必须改进

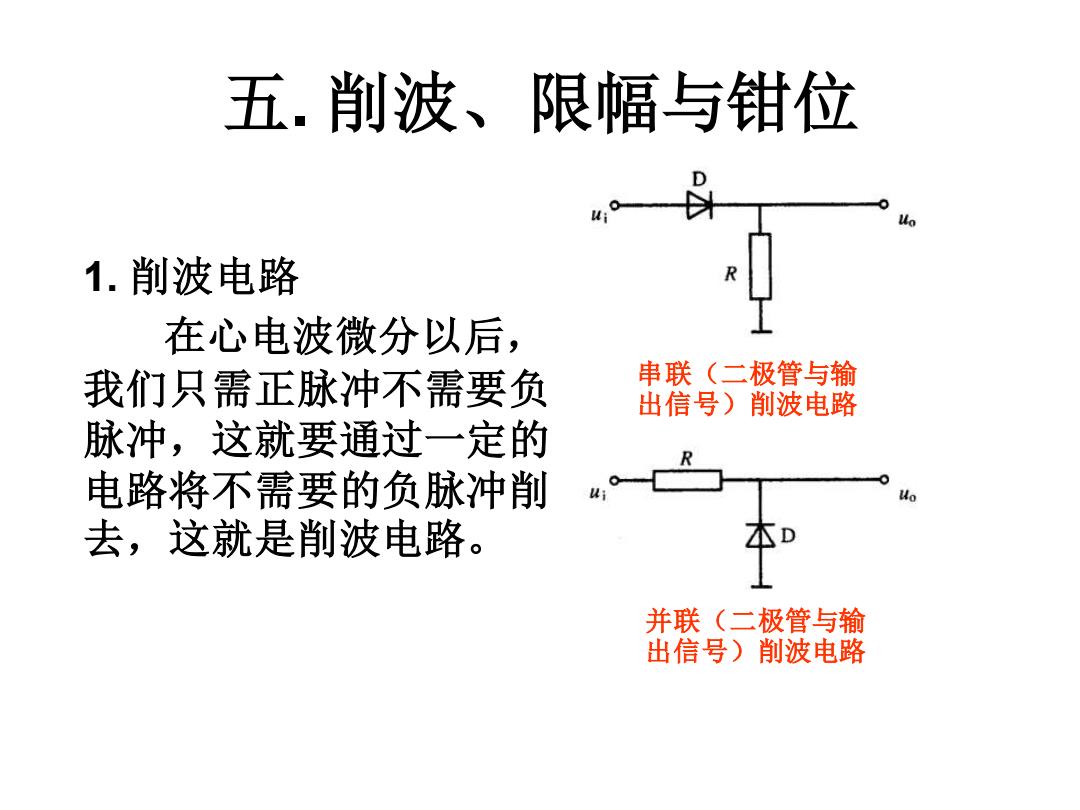

五.削波、限幅与钳位 1.削波电路 在心电波微分以后， 我们只需正脉冲不需要负 串联（二极管与输 出信号)削波电路 脉冲，这就要通过一定的 电路将不需要的负脉冲削 去，这就是削波电路。 并联（二极管与输 出信号)削波电路
五. 削波、限幅与钳位 1. 削波电路 在心电波微分以后， 我们只需正脉冲不需要负 脉冲，这就要通过一定的 电路将不需要的负脉冲削 去，这就是削波电路。 串联（二极管与输 出信号）削波电路 并联（二极管与输 出信号）削波电路
