(2)横向平面排架结构 ·由横梁、横向柱列及其基础所组成的平面骨架， 是厂房的基本承重结构。厂房承受的竖向荷载及 横向水平荷载主要通过横向平面排架传至基础及 地基。 屋面荷截 vvvvy 天窗荷载 屋而荷载 屋而荷截 y wvv 荷教 风 的车横向捌动力 行车竖向荷载 吸 牛腿 连系梁 端白重 基础 基础梁 地华反力不 个个个个不 第三章单层厂房结构
第三章 单层厂房结构 （2）横向平面排架结构 ❖由横梁、横向柱列及其基础所组成的平面骨架， 是厂房的基本承重结构。厂房承受的竖向荷载及 横向水平荷载主要通过横向平面排架传至基础及 地基
(3)纵向平面排架结构 ~由连系梁、吊车梁、纵向柱列、柱间支撑和基础 等构件组成的纵向平面骨架。作用是保证厂房结 构的纵向稳定性和刚度，承受吊车纵向水平荷 载、纵向水平地震作用、温度应力以及作用在山 墙及天窗架端壁并通过屋盖结构传来的纵向风荷 载等。 车纵向制动力 连系梁 柱间文撑 山墙传来风力 车染 第三章单尿厂房结构
第三章 单层厂房结构 （3）纵向平面排架结构 ❖由连系梁、吊车梁、纵向柱列、柱间支撑和基础 等构件组成的纵向平面骨架。作用是保证厂房结 构的纵向稳定性和刚度，承受吊车纵向水平荷 载、纵向水平地震作用、温度应力以及作用在山 墙及天窗架端壁并通过屋盖结构传来的纵向风荷 载等

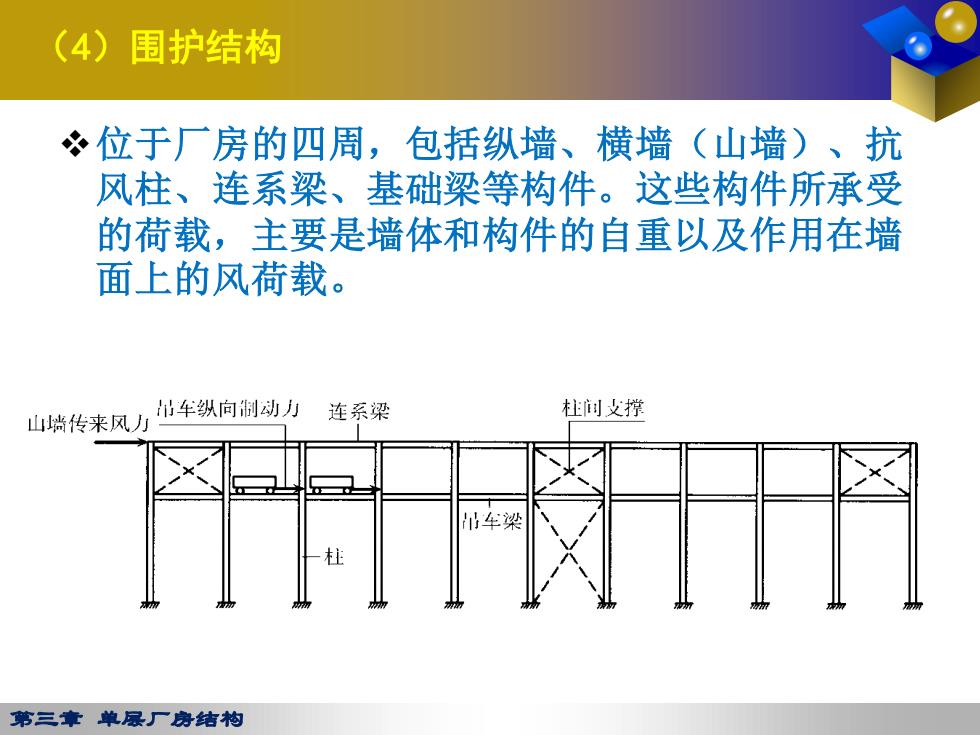

(4) 围护结构 冬位于厂房的四周，包括纵墙、横墙（山墙）、抗 风柱、连系梁、基础梁等构件。这些构件所承受 的荷载，主要是墙体和构件的自重以及作用在墙 面上的风荷载。 付车纵向制动力 连系梁 柱间支撑 山墙传来风力 }车梁 第三章单层厂房结构
第三章 单层厂房结构 （4）围护结构 ❖位于厂房的四周，包括纵墙、横墙（山墙）、抗 风柱、连系梁、基础梁等构件。这些构件所承受 的荷载，主要是墙体和构件的自重以及作用在墙 面上的风荷载

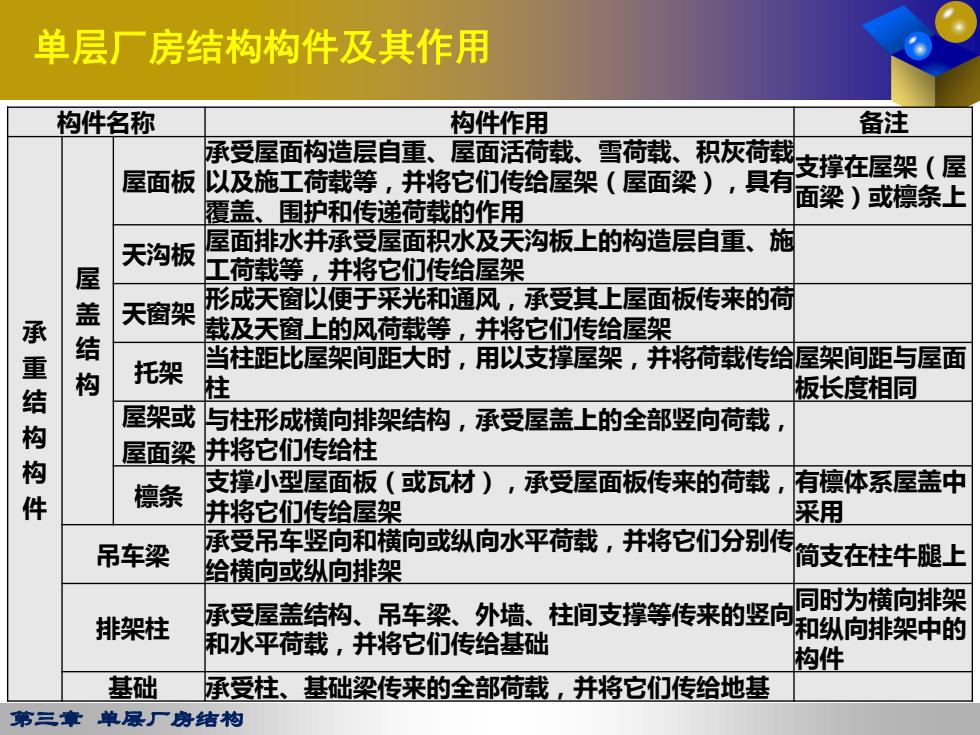

单层厂房结构构件及其作用 构件名称 构件作用 备注 承受屋面构造层自重、屋面活荷载、雪荷载、积灰荷载 屋面板 以及施工荷载等，并将它们传给屋架（屋面梁)，具有 支撑在屋架（屋 覆盖、围护和传递荷载的作用 面梁)或檩条上 天沟板 屋面排水并承受屋面积水及天沟板上的构造层自重、施 屋 工荷载等，并将它们传给屋架 盖 天窗架 形成天窗以便于采光和通风，承受其上屋面板传来的荷 承 载及天窗上的风荷载等，并将它们传给屋架 重 托架 当柱距比屋架间距大时，用以支撑屋架，并将荷载传给屋架间距与屋面 构 板长度相同 屋架或与柱形成横向排架结构，承受屋盖上的全部竖向荷载 构 屋面梁拼将它们传给柱 构 檩条 支撑小型屋面板（或瓦材），承受屋面板传来的荷载，有檩体系屋盖中 拼将它们传给屋架 用 吊车梁 承受吊车竖向和横向或纵向水平荷载，并将它们分别传 给横向或纵向排架 支在柱牛腿上 排架柱 承受屋盖结构、吊车梁、外墙、柱间支撑等传来的竖向 同时为横向排架 和水平荷载，并将它们传给基础 和纵向排架中的 构件 基础 承受柱、基础梁传来的全部荷载，并将它们传给地基 第三章 单尿厂房结构
第三章 单层厂房结构 单层厂房结构构件及其作用 构件名称 构件作用 备注 承 重 结 构 构 件 屋 盖 结 构 屋面板 承受屋面构造层自重、屋面活荷载、雪荷载、积灰荷载 以及施工荷载等，并将它们传给屋架（屋面梁），具有 覆盖、围护和传递荷载的作用 支撑在屋架（屋 面梁）或檩条上 天沟板 屋面排水并承受屋面积水及天沟板上的构造层自重、施 工荷载等，并将它们传给屋架 天窗架 形成天窗以便于采光和通风，承受其上屋面板传来的荷 载及天窗上的风荷载等，并将它们传给屋架 托架 当柱距比屋架间距大时，用以支撑屋架，并将荷载传给 柱 屋架间距与屋面 板长度相同 屋架或 屋面梁 与柱形成横向排架结构，承受屋盖上的全部竖向荷载， 并将它们传给柱 檩条 支撑小型屋面板（或瓦材），承受屋面板传来的荷载， 并将它们传给屋架 有檩体系屋盖中 采用 吊车梁 承受吊车竖向和横向或纵向水平荷载，并将它们分别传 给横向或纵向排架 简支在柱牛腿上 排架柱 承受屋盖结构、吊车梁、外墙、柱间支撑等传来的竖向 和水平荷载，并将它们传给基础 同时为横向排架 和纵向排架中的 构件 基础 承受柱、基础梁传来的全部荷载，并将它们传给地基

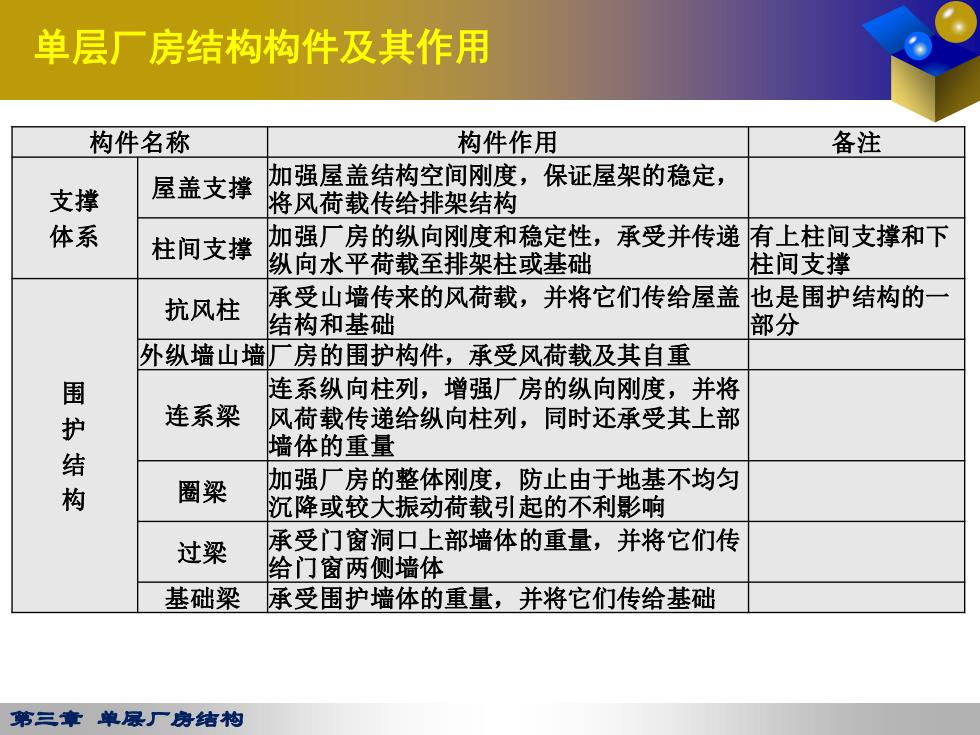

单层厂房结构构件及其作用 构件名称 构件作用 备注 支撑 屋盖支撑 加强屋盖结构空间刚度，保证屋架的稳定， 将风荷载传给排架结构 体系 柱间支撑 加强厂房的纵向刚度和稳定性，承受并传递 有上柱间支撑和下 纵向水平荷载至排架柱或基础 柱间支撑 抗风柱 承受山墙传来的风荷载，并将它们传给屋盖也是围护结构的一 结构和基础 部分 外纵墙山墙厂房的围护构件，承受风荷载及其自重 围 连系纵向柱列，增强厂房的纵向刚度，并将 护 连系梁 风荷载传递给纵向柱列，同时还承受其上部 结 墙体的重量 加强厂房的整体刚度，防止由于地基不均匀 构 圈梁 沉降或较大振动荷载引起的不利影响 过梁 承受门窗洞口上部墙体的重量，并将它们传 给门窗两侧墙体 基础梁 承受围护墙体的重量，并将它们传给基础 第三章单层厂房结构
第三章 单层厂房结构 单层厂房结构构件及其作用 构件名称 构件作用 备注 支撑 体系 屋盖支撑 加强屋盖结构空间刚度，保证屋架的稳定， 将风荷载传给排架结构 柱间支撑 加强厂房的纵向刚度和稳定性，承受并传递 纵向水平荷载至排架柱或基础 有上柱间支撑和下 柱间支撑 围 护 结 构 抗风柱 承受山墙传来的风荷载，并将它们传给屋盖 结构和基础 也是围护结构的一 部分 外纵墙山墙厂房的围护构件，承受风荷载及其自重 连系梁 连系纵向柱列，增强厂房的纵向刚度，并将 风荷载传递给纵向柱列，同时还承受其上部 墙体的重量 圈梁 加强厂房的整体刚度，防止由于地基不均匀 沉降或较大振动荷载引起的不利影响 过梁 承受门窗洞口上部墙体的重量，并将它们传 给门窗两侧墙体 基础梁 承受围护墙体的重量，并将它们传给基础
