房屋混凝土结构设计 第三拿单层厂房结构
房屋混凝土结构设计 第三章 单层厂房结构
第3章单层厂房结构 3,1概述 3.2结构组成及荷载传递 3,3结构布置 3.4构件选型与截面尺寸确定 3.5排架结构内力分析 3.6柱的设计 3.7柱下独立基础设计 3.8连接构造及预埋件设计 第三章单尿厂房结构
第三章 单层厂房结构 第3章 单层厂房结构 3.1 概述 3.2 结构组成及荷载传递 3.3 结构布置 3.4 构件选型与截面尺寸确定 3.6 柱的设计 3.8 连接构造及预埋件设计 3.5 排架结构内力分析 3.7 柱下独立基础设计
3.5排架结构内力分析 。复杂的空间结构体系 冬为简化计算，作为纵、横向平面排架分别计算。 ~纵向平面排架主要承受风荷载和吊车纵向水平荷载，每根 柱承受的水平力不大，通常不进行纵向平面排架结构的内 力计算，而是通过设置柱间支撑从构造上予以加强。 ~横向平面排架主要承受竖向荷载和横向水平荷载作用，是 厂房的主要承重结构，必须对其进行内力分析。 横向平面排架分析主要内容：计算简图确定、荷载计算、 内力分析和内力组合。 第三章单层厂房结构
第三章 单层厂房结构 3.5 排架结构内力分析 ❖ 复杂的空间结构体系 ❖ 为简化计算，作为纵、横向平面排架分别计算。 ❖ 纵向平面排架主要承受风荷载和吊车纵向水平荷载，每根 柱承受的水平力不大，通常不进行纵向平面排架结构的内 力计算，而是通过设置柱间支撑从构造上予以加强。 ❖ 横向平面排架主要承受竖向荷载和横向水平荷载作用，是 厂房的主要承重结构，必须对其进行内力分析。 ❖ 横向平面排架分析主要内容：计算简图确定、荷载计算、 内力分析和内力组合

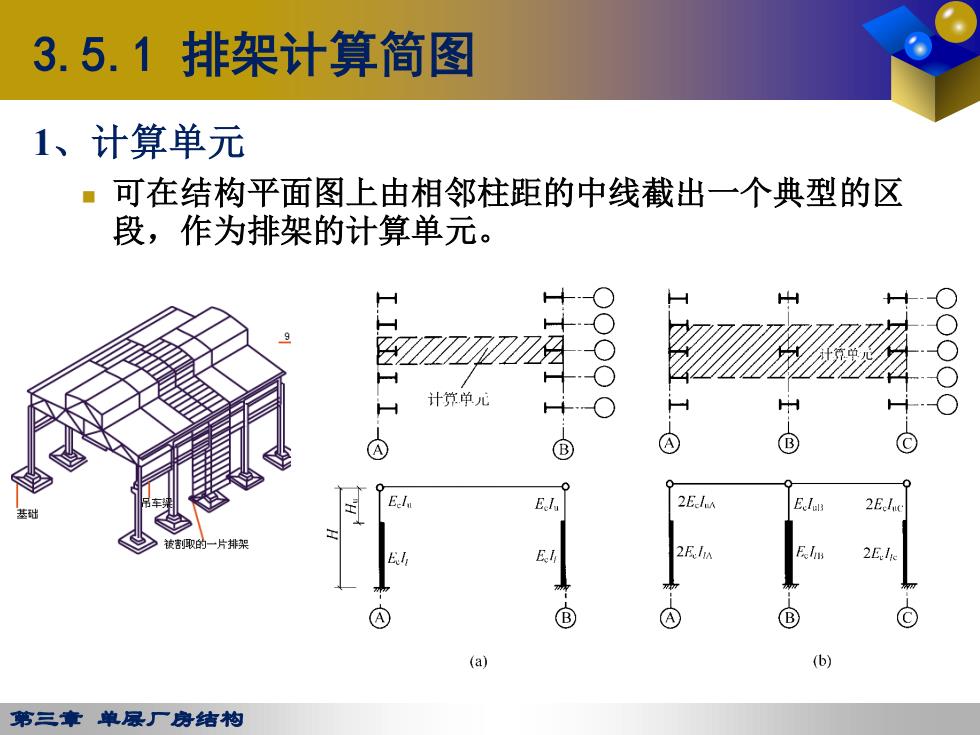

3.5.1排架计算简图 1、计算单元 ▣可在结构平面图上由相邻柱距的中线截出一个典型的区 段，作为排架的计算单元。 Z☑ 计算单元 ® ® © 2ElN 2Ee 拔陬的一片排架 E 2E.li EIn 2E.lie (a) (b) 第三章单尿厂房结构
第三章 单层厂房结构 3.5.1 排架计算简图 1、计算单元 ◼ 可在结构平面图上由相邻柱距的中线截出一个典型的区 段，作为排架的计算单元
3.5.1排架计算简图 2、基本假定和计算简图 ·()柱下端与基础顶面为刚接； ·(2)柱顶与排架横梁（屋架或屋面梁）为铰接； ·(3)横梁（即屋架或屋面梁)为轴向刚度很大的刚性连杆。 铰接 EA=∞ 上本柱顶EA=∞ 预埋件焊接（铰接） El 牛腿顶 e e El El El 高强细石混凝土灌注 定端 基础顶而 7 A ® ® ® (a) (b) (c) 第三章单层厂房结构
第三章 单层厂房结构 3.5.1 排架计算简图 2、基本假定和计算简图 ◼ (1) 柱下端与基础顶面为刚接； ◼ (2) 柱顶与排架横梁（屋架或屋面梁）为铰接； ◼ (3) 横梁（即屋架或屋面梁）为轴向刚度很大的刚性连杆
