3.1.2单层厂房的结构类型 3)按承重结构体系可分为：排架结构和刚架结构 (b) (c 排架结构 (a (b) 门式刚架结构 第三章单尿厂房结构
第三章 单层厂房结构 3.1.2 单层厂房的结构类型 (3)按承重结构体系可分为：排架结构和刚架结构 排架结构 门式刚架结构
3.1.3单层厂房的结构分析方法 ~进行非抗震设计时，单层厂房主要承受恒载、屋 面活载、吊车荷载和风荷载等作用，为简化计 算，一般将其简化为纵、横向的平面排架结构按 线弹性分析方法分别进行内力计算。 ~只有当吊车起重量较大时，才考虑厂房空间作用 的影响。 冬抗震设计时，单层厂房结构横向抗震验算可按平 面结构进行简化结构进行计算，但应考虑厂房空 间作用和扭转影响以及吊车桥架影响对地震作用 效应予以调整；或考虑平面屋盖平面内弹性变形 和墙体的有效刚度影响，将单层厂房按多质点空 间结构进行分析。 第三章 单层厂房结构
第三章 单层厂房结构 3.1.3 单层厂房的结构分析方法 ❖进行非抗震设计时，单层厂房主要承受恒载、屋 面活载、吊车荷载和风荷载等作用，为简化计 算，一般将其简化为纵、横向的平面排架结构按 线弹性分析方法分别进行内力计算。 ❖只有当吊车起重量较大时，才考虑厂房空间作用 的影响。 ❖抗震设计时，单层厂房结构横向抗震验算可按平 面结构进行简化结构进行计算，但应考虑厂房空 间作用和扭转影响以及吊车桥架影响对地震作用 效应予以调整；或考虑平面屋盖平面内弹性变形 和墙体的有效刚度影响，将单层厂房按多质点空 间结构进行分析
3.2 结构组成及荷载传递 3.2.1结构组成 单层厂房结构是由一些构件组成的一个复杂的空 间受力体系，可将结构整体分为承重结构构件、 围护结构构件和支撑体系三大部分。 ~承重构构件：直接承受荷载并将荷载传递给其他 构件，包括屋盖结构、排架柱、吊车梁和基础 等； ÷围护结构构件：以承受自重和作用其上的风荷载 为主的纵墙、山墙、连系梁、抗风柱等； ·支撑体系：是联系屋架、天窗架、柱等以增强结 构整体性的重要组成构件。 第三章单层厂房结构
第三章 单层厂房结构 3.2 结构组成及荷载传递 3.2.1 结构组成 ❖单层厂房结构是由一些构件组成的一个复杂的空 间受力体系，可将结构整体分为承重结构构件、 围护结构构件和支撑体系三大部分。 ❖承重构构件：直接承受荷载并将荷载传递给其他 构件，包括屋盖结构、排架柱、吊车梁和基础 等； ❖围护结构构件：以承受自重和作用其上的风荷载 为主的纵墙、山墙、连系梁、抗风柱等； ❖支撑体系：是联系屋架、天窗架、柱等以增强结 构整体性的重要组成构件

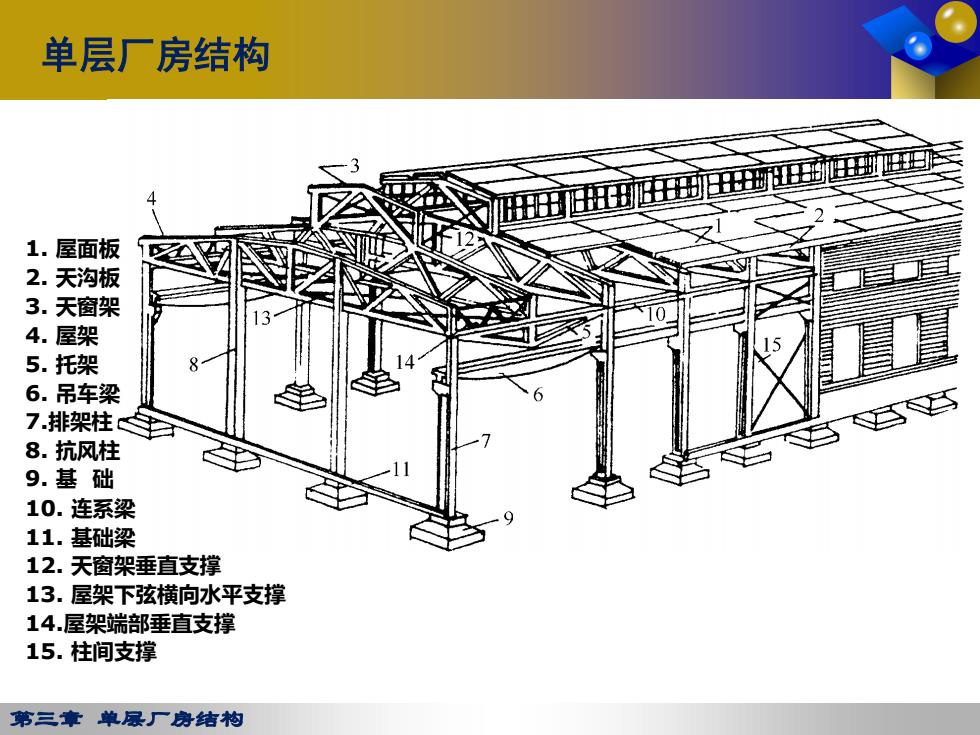

单层厂房结构 .屋面板 2. 天沟板 3 天窗架 4.屋架 5.托架 6.吊车梁 7排架柱王 8.抗风柱 9.基础 10.连系梁 11.基础梁 12.天窗架垂直支撑 13.屋架下弦横向水平支撑 14.屋架端部垂直支撑 15.柱间支撑 第三章单层厂房结构
第三章 单层厂房结构 单层厂房结构 1. 屋面板 2. 天沟板 3. 天窗架 4. 屋架 5. 托架 6. 吊车梁 7.排架柱 8. 抗风柱 9. 基 础 10. 连系梁 11. 基础梁 12. 天窗架垂直支撑 13. 屋架下弦横向水平支撑 14.屋架端部垂直支撑 15. 柱间支撑

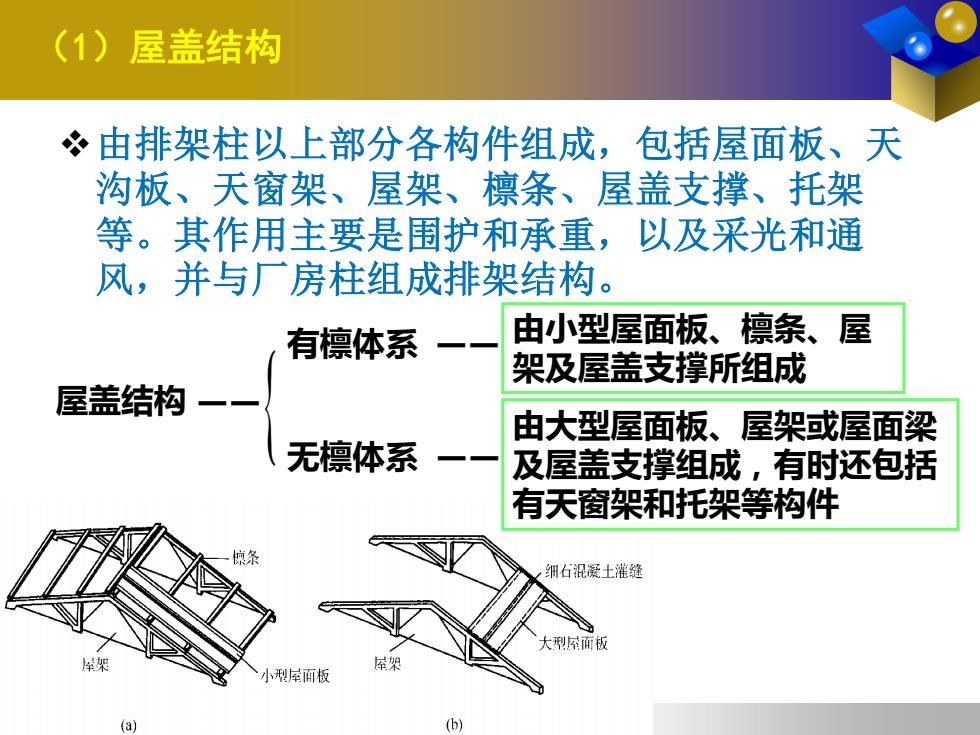

(1) 屋盖结构 由排架柱以上部分各构件组成，包括屋面板、天 沟板、天窗架、屋架、檩条、屋盖支撑、托架 等。其作用主要是围护和承重，以及采光和通 风，并与厂房柱组成排架结构。 有檩体系 由小型屋面板、檩条、屋 架及屋盖支撑所组成 屋盖结构 由大型屋面板、屋架或屋面梁 无檩体系 及屋盖支撑组成，有时还包括 有天窗架和托架等构件 惊条 细石混凝土灌缝 大型而板 小型屋面板 (a) 6
第三章 单层厂房结构 （1）屋盖结构 ❖由排架柱以上部分各构件组成，包括屋面板、天 沟板、天窗架、屋架、檩条、屋盖支撑、托架 等。其作用主要是围护和承重，以及采光和通 风，并与厂房柱组成排架结构。 屋盖结构 —— 有檩体系 无檩体系 —— 由大型屋面板、屋架或屋面梁 及屋盖支撑组成，有时还包括 有天窗架和托架等构件 —— 由小型屋面板、檩条、屋 架及屋盖支撑所组成
