2桩基础工程 学习重点：钢筋混凝土预制桩和混凝土灌注桩施工 及质量检验标准，对泥浆护壁成孔灌注桩施工过程 及方法。 ·学习要求： 了解桩基础组成及分类； 1
1 2 桩基础工程 ▪ 学习重点：钢筋混凝土预制桩和混凝土灌注桩施工 及质量检验标准，对泥浆护壁成孔灌注桩施工过程 及方法。 ▪ 学习要求： ❖ 了解桩基础组成及分类；
掌握预制桩施工顺序确定、注意事项、质量事故 产生的原因和预防措施；了解静力压桩特点和施 工方法； 了解泥浆护壁成孔施工过程及工艺原理 掌握沉管灌注桩、大直径人工挖孔灌注桩的施工 方法，常见质量事故的预防和处理，安全施工措 施； 了解预制桩、灌注桩质量检验标准。 2
2 ❖ 掌握预制桩施工顺序确定、注意事项、质量事故 产生的原因和预防措施；了解静力压桩特点和施 工方法； ❖ 了解泥浆护壁成孔施工过程及工艺原理； ❖ 掌握沉管灌注桩、大直径人工挖孔灌注桩的施工 方法，常见质量事故的预防和处理，安全施工措 施； ❖ 了解预制桩、灌注桩质量检验标准
桩基础是深基础应用最多的一种基础形式，它由 若干个沉入士中的桩和连接桩项的承台或承台梁 组成。 ◆ 桩的作用是将上部建筑物的荷载传递到深处承载 力较强的土层上，或将软弱土层挤密实以提高地 基土的承载能力和密实度。 3
3 ▪ 桩基础是深基础应用最多的一种基础形式，它由 若干个沉入土中的桩和连接桩顶的承台或承台梁 组成。 ▪ 桩的作用是将上部建筑物的荷载传递到深处承载 力较强的土层上，或将软弱土层挤密实以提高地 基土的承载能力和密实度
■桩按受力情况分为端承桩和摩擦桩两种（图2.1） 端承桩是穿过软弱土层而达到坚硬土层或岩层上的 桩，上部结构荷载主要由岩层阻力承受；施工时以 控制贯入度为主，桩尖进入持力层深度或桩尖标高 可作参考。 摩擦桩完全设置在软弱土层中，将软弱土层挤密实， 以提高土的密实度和承载能力，上部结构的荷载由 桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同 承受，施工时以控制桩尖设计标高为主，贯入度可 作参考
4 ▪ 桩按受力情况分为端承桩和摩擦桩两种(图2.1) ❖ 端承桩是穿过软弱土层而达到坚硬土层或岩层上的 桩，上部结构荷载主要由岩层阻力承受；施工时以 控制贯入度为主，桩尖进入持力层深度或桩尖标高 可作参考。 ❖ 摩擦桩完全设置在软弱土层中，将软弱土层挤密实， 以提高土的密实度和承载能力，上部结构的荷载由 桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同 承受，施工时以控制桩尖设计标高为主，贯入度可 作参考

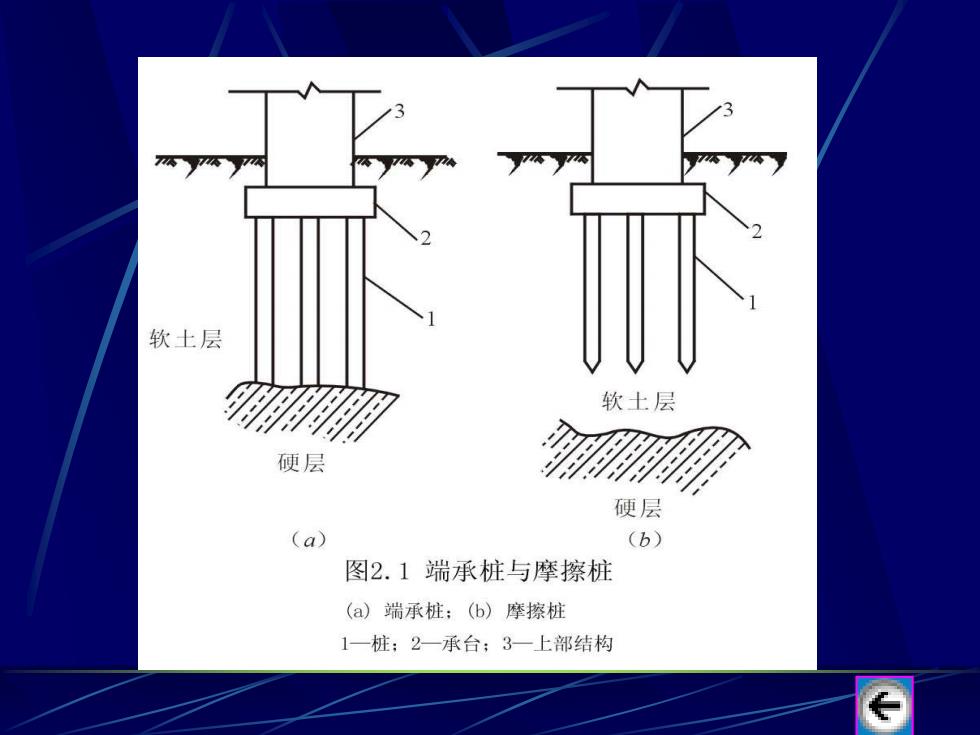

软土层 软土层 硬层 硬层 (a) (b) 图2.1端承桩与摩擦桩 (a)端承桩：(b)摩擦桩 1一桩：2一承台；3一上部结构
5
