6/41 操作数（opr） • 操作数类型：进制，编码，立即数（补码） – 地址：无符号整数。寄存器、内存、I/O端口ID – 数值：常数、定点数（有符号/无符号）、浮点数、逻辑值 – 字符：ASCII、汉字内码 • 字长：“RV32I”——32位，“RV64”——64位（“大立即数”） • 字节 • 半字：2B • 字：4B • 双字：8B（大立即数） • 物理操作数：存放位置 • 寄存器 • 主存 • I/O端口 • 外存？
指令字中的操作数 寄存器 Ripes 存储器 File Help 一内存地址 着G〈〉o1oos日》四田 698 字长：Sw 01 Source code Executable code Viev node:O Binary O Disassenbled Editor 1 main: 2 addi x2,x0,2 00000000<main>: 3addi×3,x0,3 0: 00200113 addi x2 x0 2IF ·立即数 目 4 addi x7,x3,-6 4: 00300193 addi x3 x0 3 5 8: ffa18393 addi x7 x3-6 一进制表示 6 j end c: 0080086f jal x0 0x14 <enc 7 addi x2,x0,2 10: 00200113 addi x2 x0 2 ·十进制 8 9 end: 00000014<end>: 十六进制 10sWx2,45(x0) 14: 022026a3 sW×245(x0) -0x12345 11 beq x7,x5,main 18: fe5384e3 beq x7 x5 -24 <r ·二进制 -0b1101 ·标号/行号 -main,end

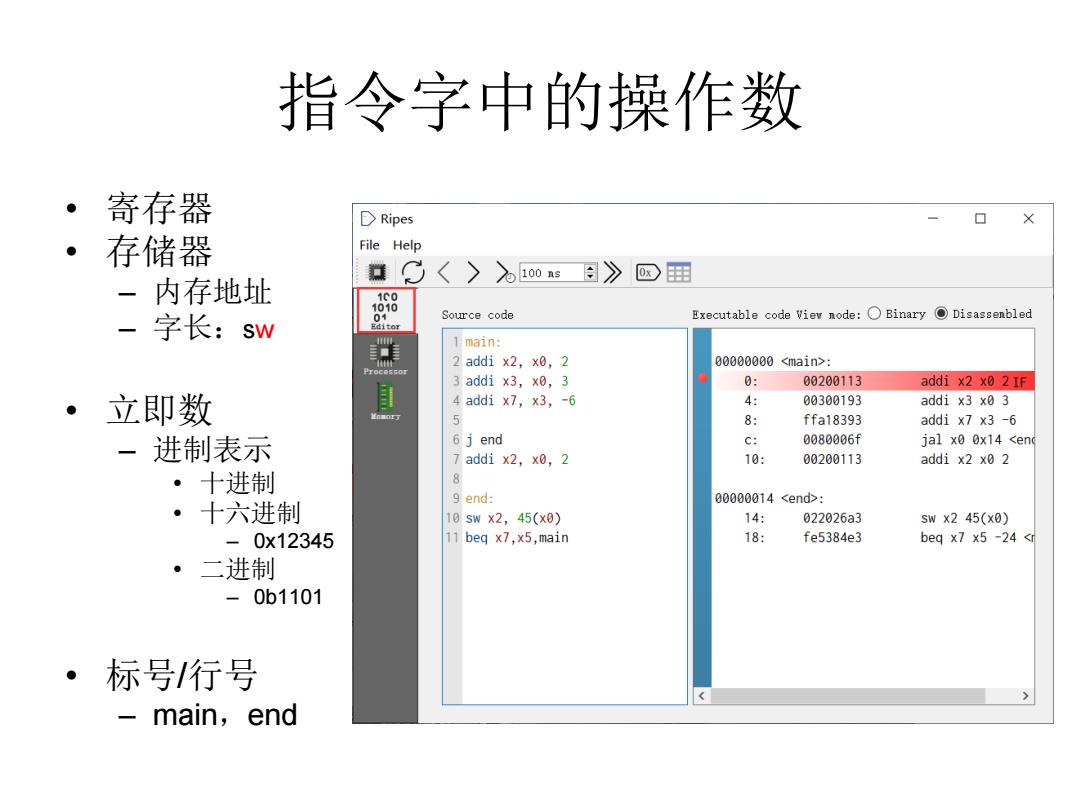

指令字中的操作数 • 寄存器 • 存储器 – 内存地址 – 字长：sw • 立即数 – 进制表示 • 十进制 • 十六进制 – 0x12345 • 二进制 – 0b1101 • 标号/行号 – main，end
RV architected registers:RV64/RV32.2-14 Name Register Preserved Usage number on call？ x0 0 The constant value O n.a. x1 (ra) 1 Return address (link register) yes x2 (sp) 2 Stack pointer yes x3 (gp) 3 Globa pointer yes x4 (tp) 4 Thread pointer yes x5-x7 5-7 Temporaries no x8-x9 8-9 Saved yes ×10-×17 10-17 Arguments/results no x18-x27 18-27 Saved yes ×28-×31 28-31 Temporaries no
RV architected registers：RV64/RV32，图2-14
RV典型内存地址空间分配 。段式 SP -0000 003f ffff fffOnex Stack -DATA Stack/Heap ·栈：自高向低 ·堆：自低向高 Dynamic data CODE Static data 0000000010000000nex Text ·I/O port? PC+0000000000400000nex Reserved ·硬盘 0 ·网络 图2-13用户地址空间划分 空间大小？ 9/111
RV典型内存地址空间分配 • 段式 – DATA – Stack/Heap • 栈：自高向低 • 堆：自低向高 – CODE • I/O port? • 硬盘 • 网络 9/111 图2-13 用户地址空间划分 空间大小？
字存储顺序(Byte Ordering)$2.3.1 ·字存储的顺序中，字节的次序有两种 0000 低端 0001 -大尾端(big endness) 0010 ·低地址，高字节 -小尾端(little endness) ·低地址，低字节 ·X86和RV都为小端，ARM可以自主设置 ·00000000000000000000000000000001 00000000000001110000001100000001? 1110 高端 1111 大尾端：a00000000008800008000e0088008801 addr+0 addr+1 addr+2 addr+3 /1先存高有效位（在低地址） 小尾端：008000018008880888000800080e8080 addr+0 addr+1 addr+2 addr+3 /1先存低有效位（在低地址】
字存储顺序（Byte Ordering）$2.3.1 • 字存储的顺序中，字节的次序有两种 – 大尾端（big endness） • 低地址，高字节 – 小尾端（little endness） • 低地址，低字节 • X86和RV都为小端，ARM可以自主设置 • 00000000 00000000 00000000 00000001 – 00000000 00000111 00000011 00000001?
