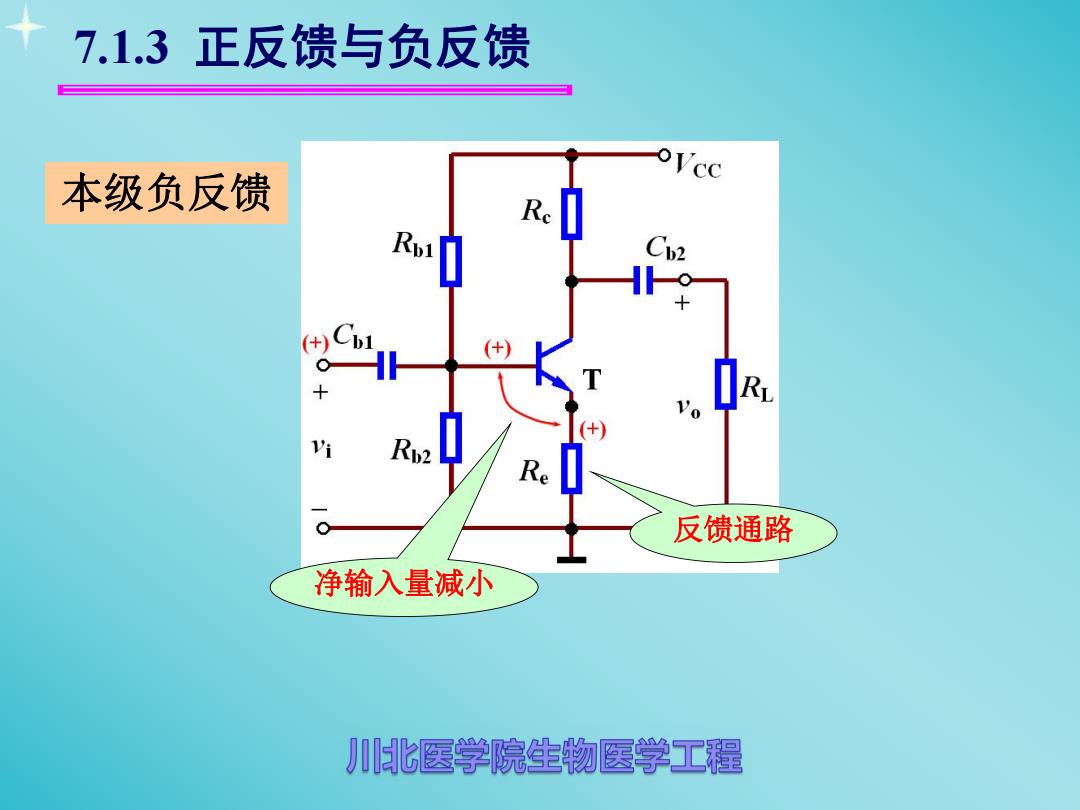

7.1.3正反馈与负反馈 Vcc 本级负反馈 Re Rpi (+) R Vi Re 反馈通路 净输入量减小 北医学院生物医学工程
7.1.3 正反馈与负反馈 反馈通路 净输入量减小 本级负反馈

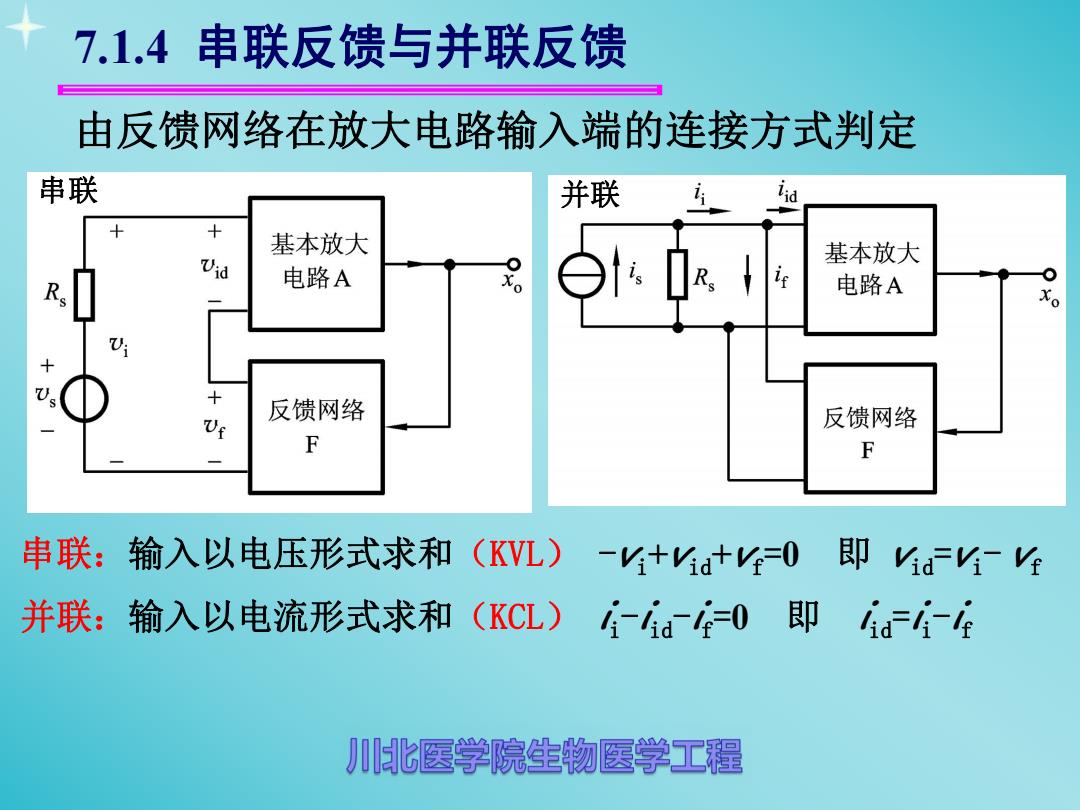

7.1.4串联反馈与并联反馈 由反馈网络在放大电路输入端的连接方式判定 串联 并联 + 基本放大 Vid 基本放大 电路A o R 电路A Xo U 反馈网络 反馈网络 F F 串联：输入以电压形式求和(KVL) -vi+vid+v=0 即V性 并联：输入以电流形式求和(KCL)-a0即4 比医学院生物医学工程
7.1.4 串联反馈与并联反馈 由反馈网络在放大电路输入端的连接方式判定 串联：输入以电压形式求和（KVL） -vi+vid+vf =0 即 vid=vi- vf 并联：输入以电流形式求和（KCL） ii-iid-if =0 即 iid=ii-if 串联 并联

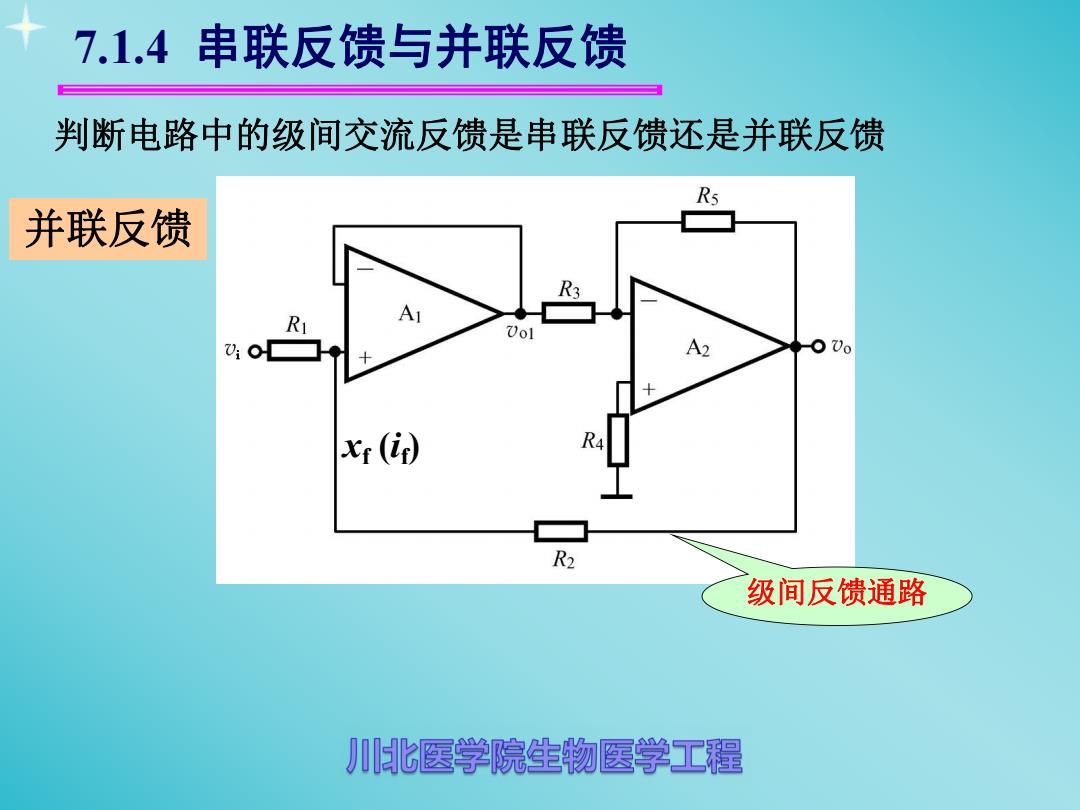

7.1.4串联反馈与并联反馈 判断电路中的级间交流反馈是串联反馈还是并联反馈 Rs 并联反馈 0o1 7;o A2 。00 xr (if) R2 级间反馈通路 比医学院生物医学工程
判断电路中的级间交流反馈是串联反馈还是并联反馈 7.1.4 串联反馈与并联反馈 并联反馈 级间反馈通路 xf (if)
7.1.4串联反馈与并联反馈 判断电路中的级间交流反馈是串联反馈还是并联反馈 串联反馈 o+12V 级间反馈通路 x(V 十 00 Re3 -12V 北医学院生物医学工程
判断电路中的级间交流反馈是串联反馈还是并联反馈 7.1.4 串联反馈与并联反馈 串联反馈 级间反馈通路 xf (vf)

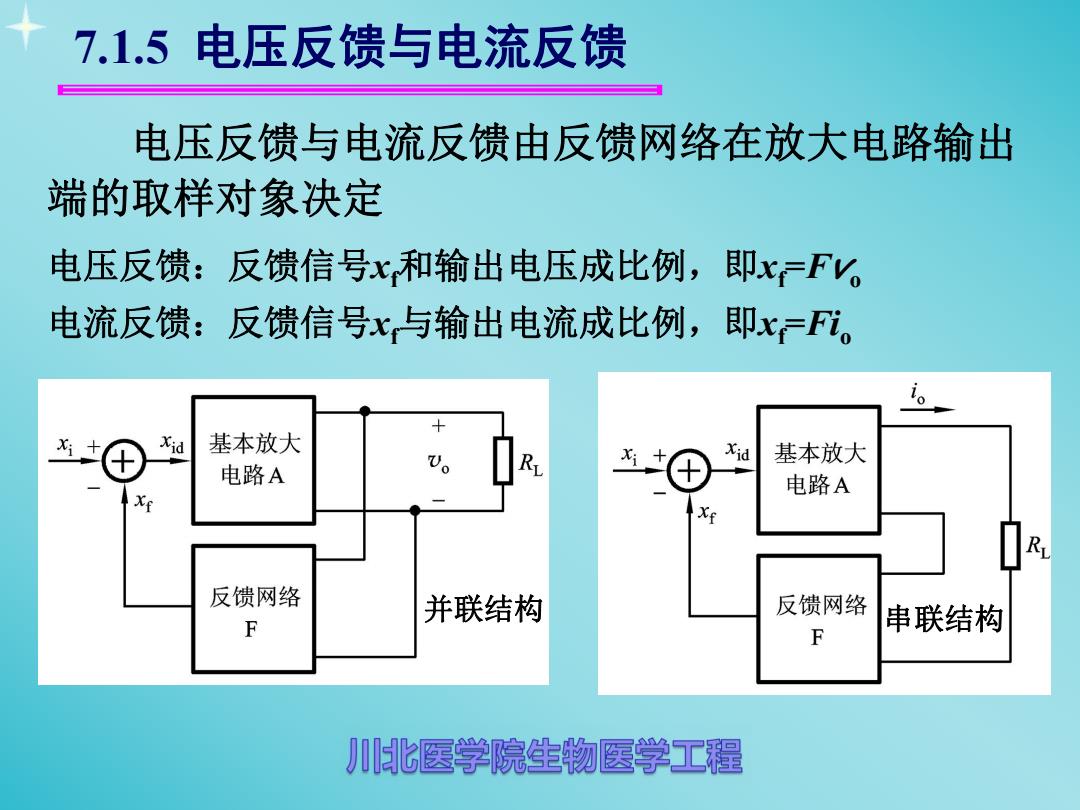

7.1.5 电压反馈与电流反馈 电压反馈与电流反馈由反馈网络在放大电路输出 端的取样对象决定 电压反馈：反馈信号x和输出电压成比例，即xF。 电流反馈：反馈信号x与输出电流成比例，即xFi。 d 基本放大 Xid 基本放大 电路A 电路A 反馈网络 并联结构 反馈网络 F 串联结构 F 北医学院生物医学工程
7.1.5 电压反馈与电流反馈 电压反馈与电流反馈由反馈网络在放大电路输出 端的取样对象决定 电压反馈：反馈信号xf和输出电压成比例，即xf =Fvo 电流反馈：反馈信号xf与输出电流成比例，即xf =Fio 并联结构 串联结构
