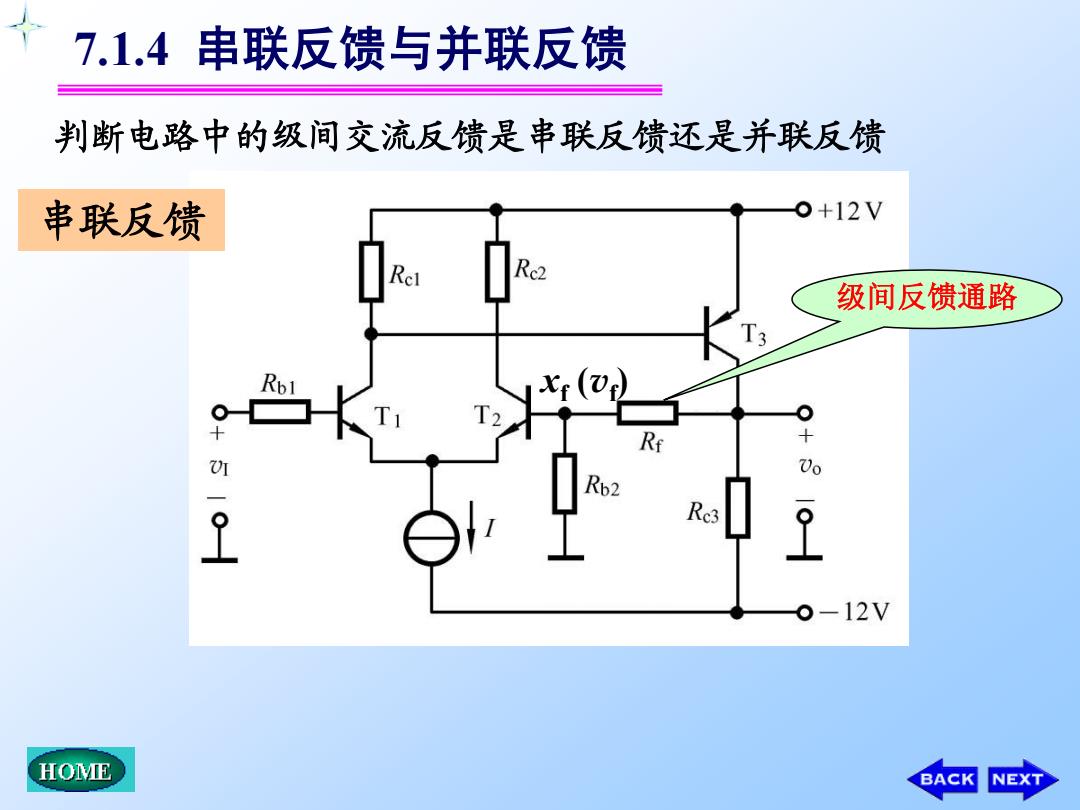

7.1.4串联反馈与并联反馈 判断电路中的级间交流反馈是串联反馈还是并联反馈 串联反馈 o+12V 级间反馈通路 T; r() Vo Re3 -12V HOME BACK NEXT
判断电路中的级间交流反馈是串联反馈还是并联反馈 7.1.4 串联反馈与并联反馈 串联反馈 级间反馈通路 xf (vf )

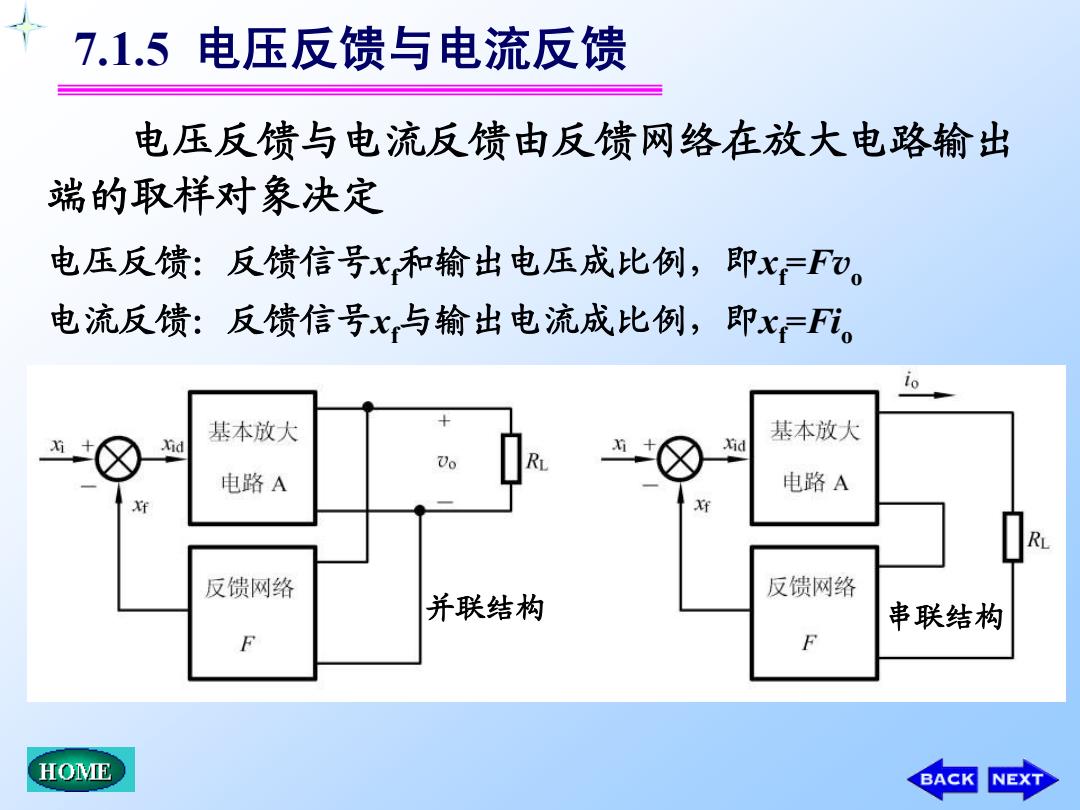

7.1.5电压反馈与电流反馈 电压反馈与电流反馈由反馈网络在放大电路输出 端的取样对象决定 电压反馈：反馈信号x和输出电压成比例，即xFV。 电流反馈：反馈信号x与输出电流成比例，即xF。 基本放大 基本放大 d 电路A 电路A RL 反馈网络 反馈网络 并联结构 串联结构 F HOME BACK NEXT
7.1.5 电压反馈与电流反馈 电压反馈与电流反馈由反馈网络在放大电路输出 端的取样对象决定 电压反馈：反馈信号xf和输出电压成比例，即xf =Fvo 电流反馈：反馈信号xf与输出电流成比例，即xf =Fio 并联结构 串联结构

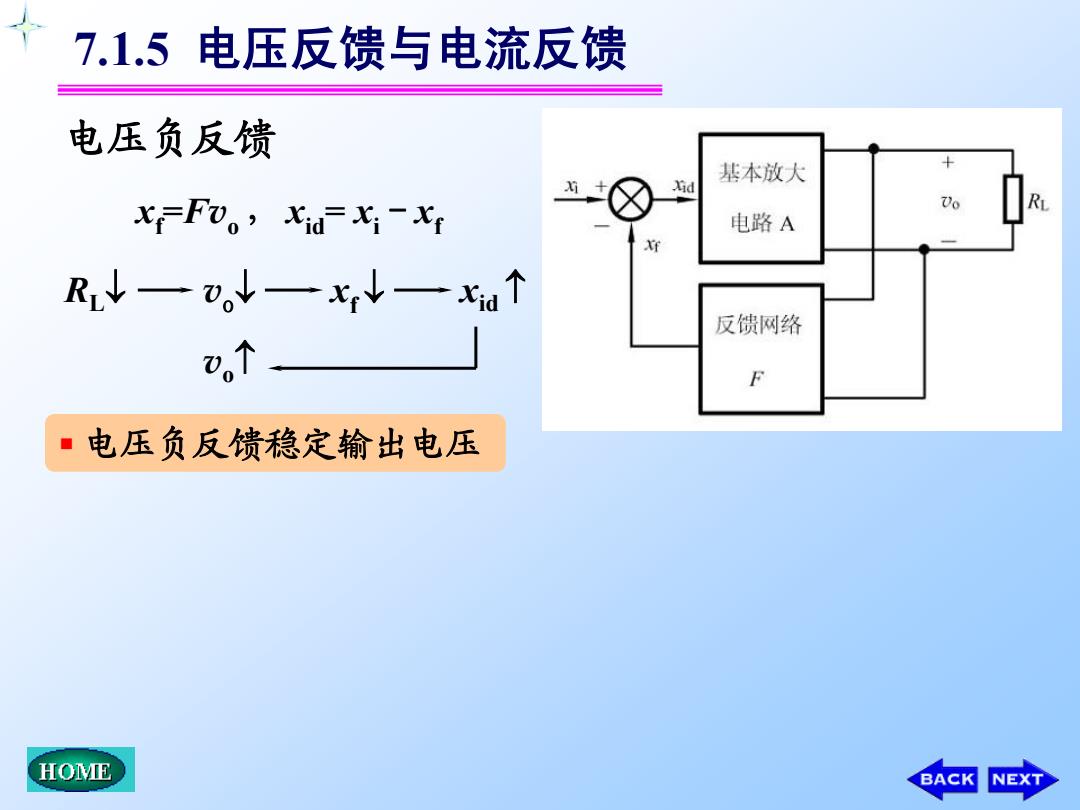

7.1.5电压反馈与电流反馈 电压负反馈 基本放大 d x-Fvo,xid=xi-x1 Vo 电路A R↓一。↓一x↓一xat 反馈网络 电压负反馈稳定输出电压 HOME BACK NEXT
7.1.5 电压反馈与电流反馈 电压负反馈 RL vo xf xid vo 电压负反馈稳定输出电压 xf =Fvo ， xid= xi－xf

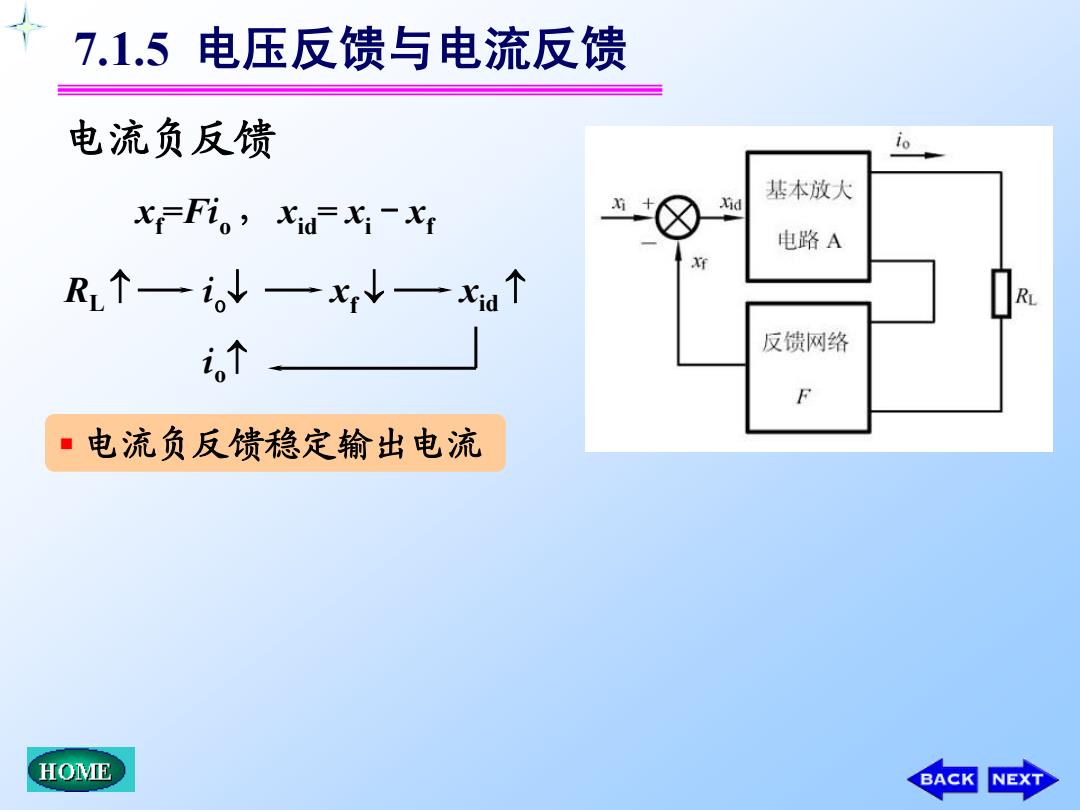

7.1.5电压反馈与电流反馈 电流负反馈 基本放大 xFi。,xaFX:-xf xid 电路A R个一i。↓一x↓一xat 6个 反馈网络 ■电流负反馈稳定输出电流 HOME BACK NEXT
7.1.5 电压反馈与电流反馈 电流负反馈 RL i o xf xid io 电流负反馈稳定输出电流 xf =Fi o ， xid= xi－xf

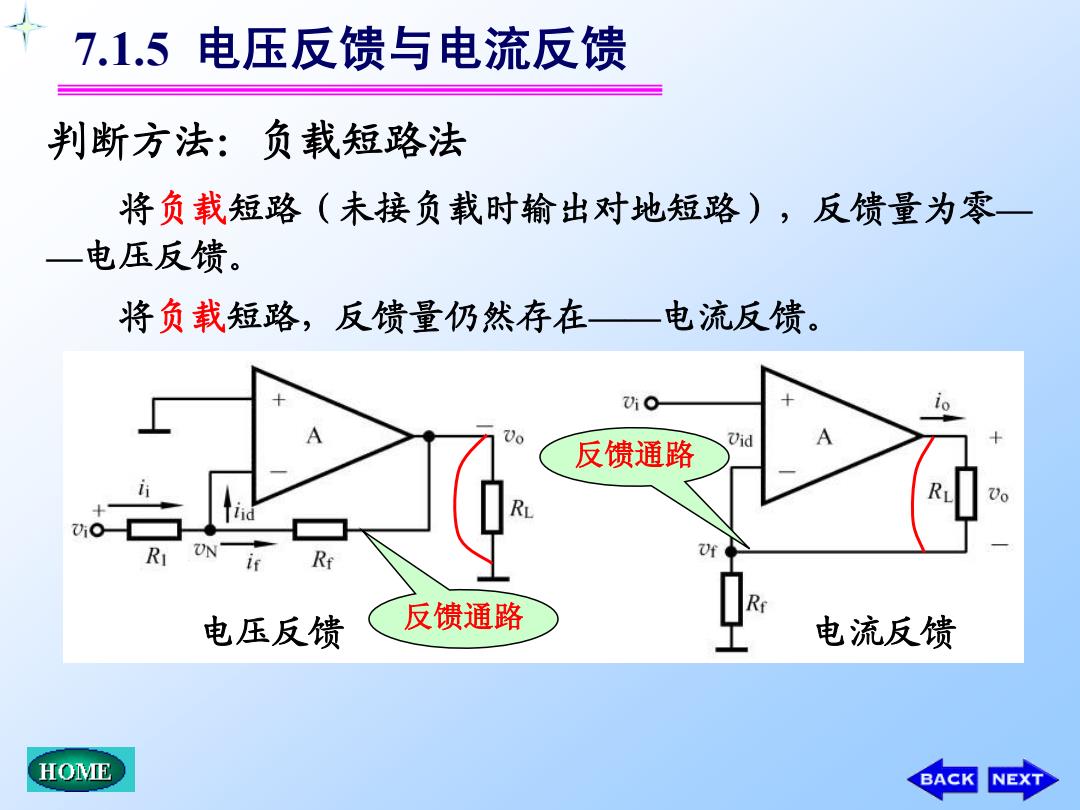

7.1.5电压反馈与电流反馈 判断方法：负载短路法 将负载短路（未接负载时输出对地短路），反馈量为零一 一电压反馈。 将负载短路，反馈量仍然存在—电流反馈。 反馈通路 Vid R UN 电压反馈 反馈通路 电流反馈 HOME BACK NEXT
7.1.5 电压反馈与电流反馈 判断方法：负载短路法 将负载短路，反馈量仍然存在——电流反馈。 将负载短路（未接负载时输出对地短路），反馈量为零— —电压反馈。 电压反馈 反馈通路 电流反馈 反馈通路
