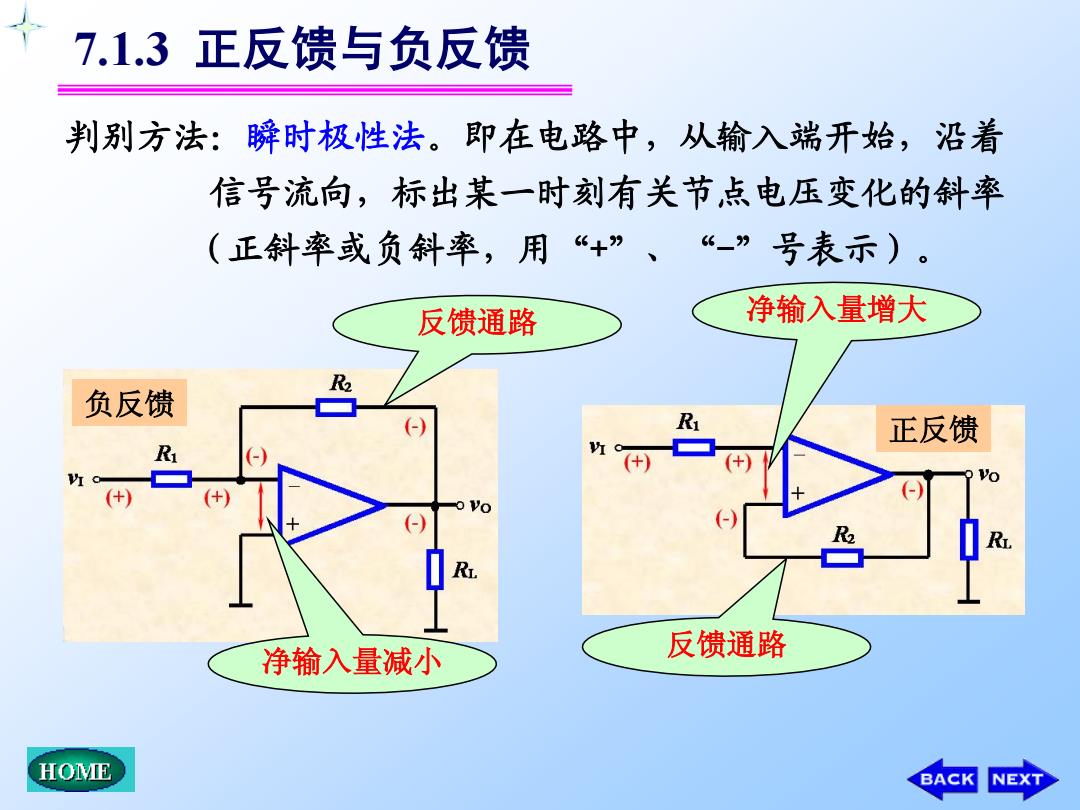

7.1.3 正反馈与负反馈 判别方法：瞬时极性法。 即在电路中，从输入端开始，沿着 信号流向，标出某一时刻有关节点电压变化的斜率 (正斜率或负斜率，用“+”、“-” 号表示)。 反馈通路 净输入量增大 R2 负反馈 R 正反馈 R (+ (+) oVo () R 净输入量减小 反馈通路 HOME BACK NEXT
7.1.3 正反馈与负反馈 判别方法：瞬时极性法。即在电路中，从输入端开始，沿着 信号流向，标出某一时刻有关节点电压变化的斜率 （正斜率或负斜率，用“+”、 “-”号表示）。 净输入量减小 净输入量增大 负反馈 正反馈 反馈通路 反馈通路

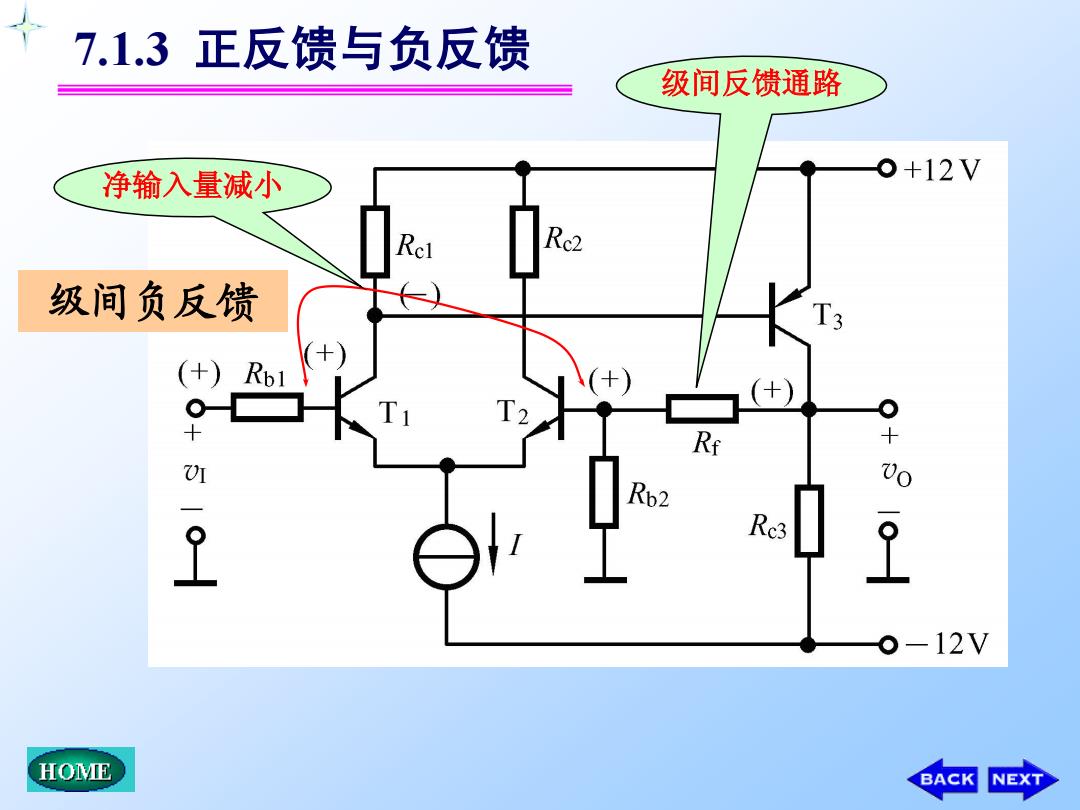

7.1.3正反馈与负反馈 级间反馈通路 净输入量减小 o+12V Rc2 级间负反馈 (+) Rbl Q Ri + V1 00 Rb2 Re3 -12V HOME BACK NEXT
级间反馈通路 净输入量减小 级间负反馈 7.1.3 正反馈与负反馈

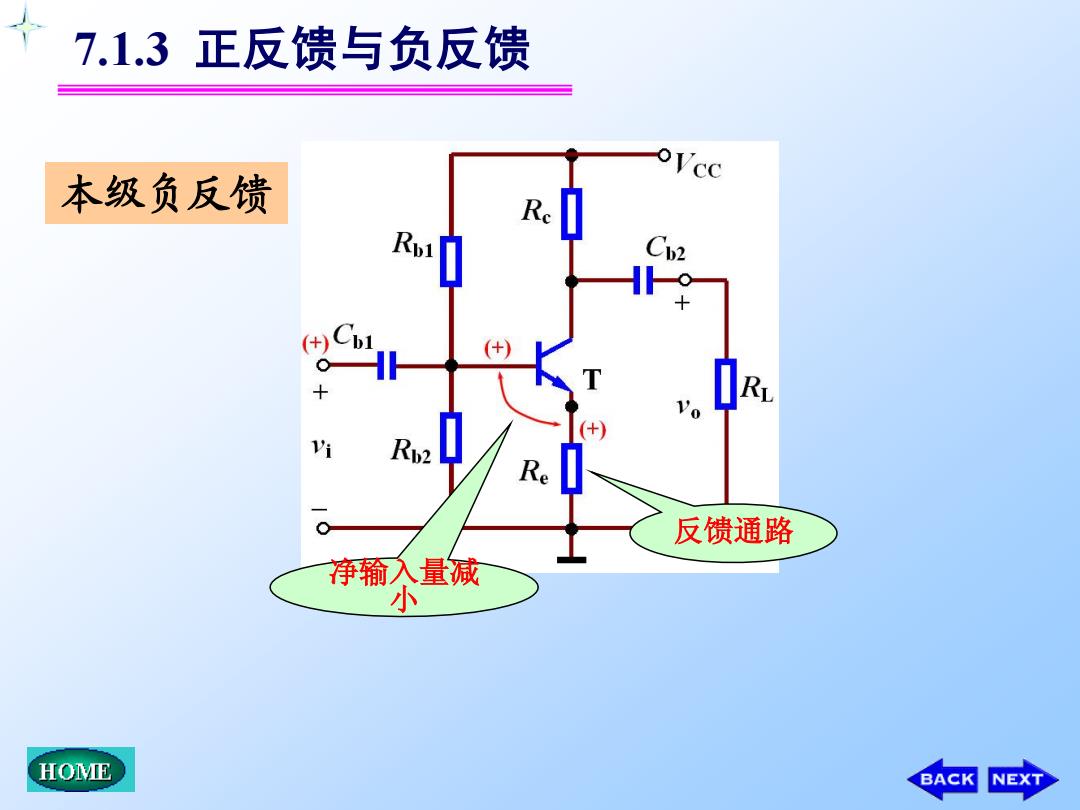

7.1.3正反馈与负反馈 Vcc 本级负反馈 Re Rpi (+) R +) Rv2 Re 反馈通路 净输入量减 小 HOME BACK NEXT
7.1.3 正反馈与负反馈 反馈通路 净输入量减 小 本级负反馈

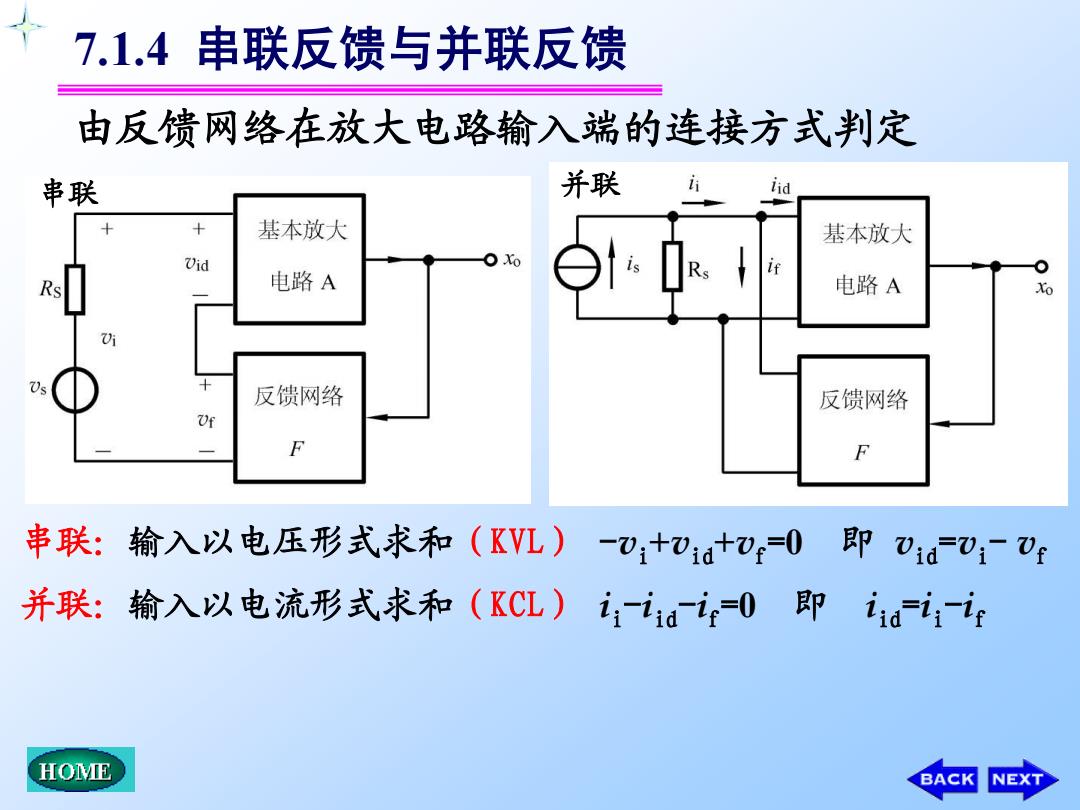

7.1.4串联反馈与并联反馈 由反馈网络在放大电路输入端的连接方式判定 串联 并联 iid 基本放大 基本放大 Vid Xo 电路A 电路A Xo Us 反馈网络 反馈网络 Uf 串联：输入以电压形式求和(KL)-V:+0+0=0 即0010f 并联：输入以电流形式求和(KCL)i1ai0即iai1if HOME BACK NEXT
7.1.4 串联反馈与并联反馈 由反馈网络在放大电路输入端的连接方式判定 串联 串联：输入以电压形式求和（KVL） -vi +vid+vf =0 即 vid =vi - vf 并联：输入以电流形式求和（KCL） i i -i id-i f =0 即 i id =i i -i f 并联

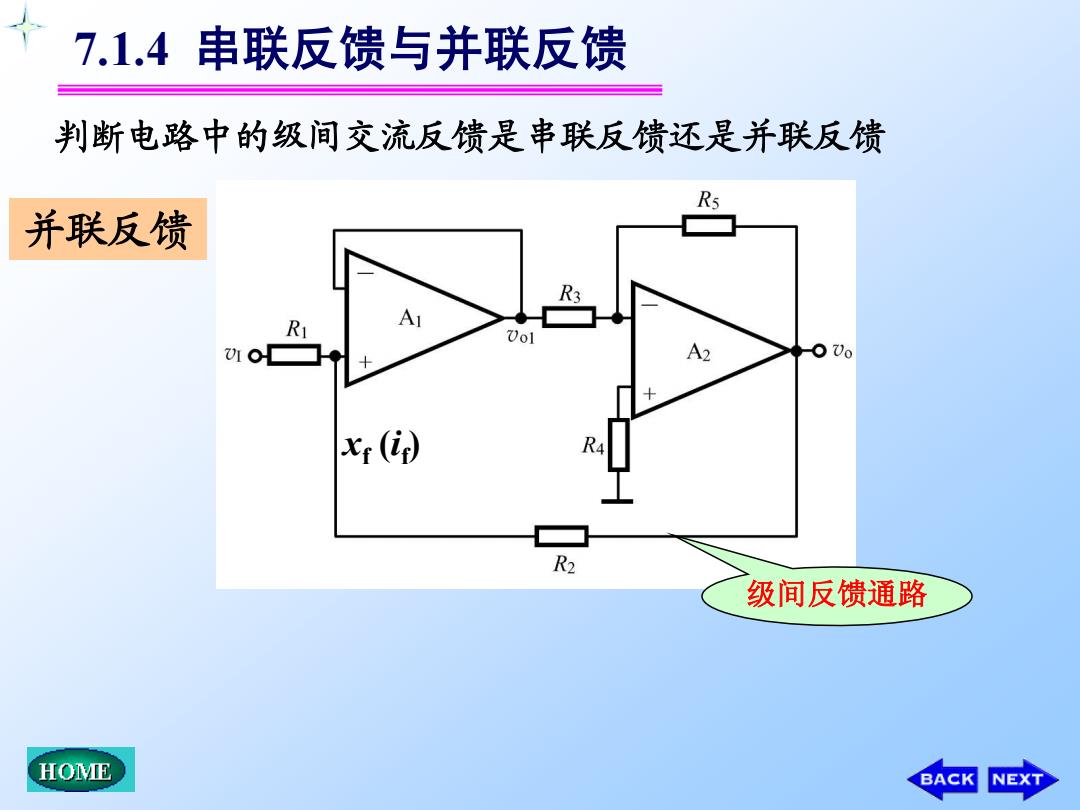

7.1.4串联反馈与并联反馈 判断电路中的级间交流反馈是串联反馈还是并联反馈 Rs 并联反馈 Vol 0 Vo x() R4 R2 级间反馈通路 HOME BACK NEXT
判断电路中的级间交流反馈是串联反馈还是并联反馈 7.1.4 串联反馈与并联反馈 并联反馈 级间反馈通路 xf (i f )
