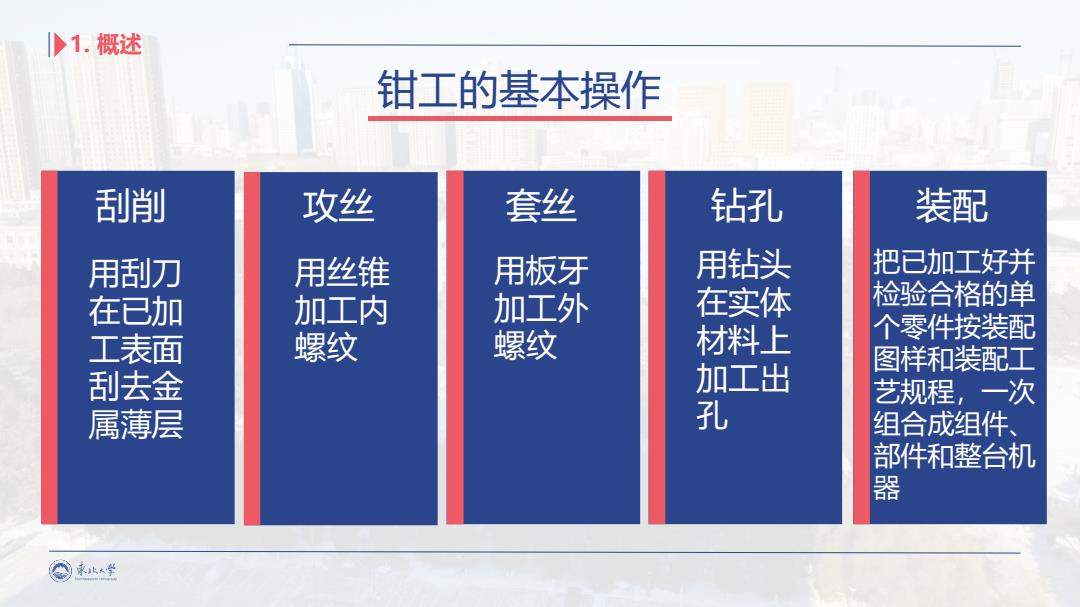

》1.概述 钳工的基本操作 刮削 攻丝 套丝 钻孔 装配 用刮刀 用丝锥 用板牙 用钻头 把已加工好并 在已加 加工内 加工外 在实体 检验合格的单 工表面 螺纹 螺纹 材料上 个零件按装配 加工出 图样和装配工 刮去金 属薄层 艺规程，一次 组合成组件、 件和整台机 器 ©来全
1. 概述 这里是你的图片标题 刮削 用刮刀 在已加 工表面 刮去金 属薄层 钳工的基本操作 攻丝 套丝 装配 用丝锥 加工内 螺纹 用板牙 加工外 螺纹 把已加工好并 检验合格的单 个零件按装配 图样和装配工 艺规程，一次 组合成组件、 部件和整台机 器 钻孔 用钻头 在实体 材料上 加工出 孔

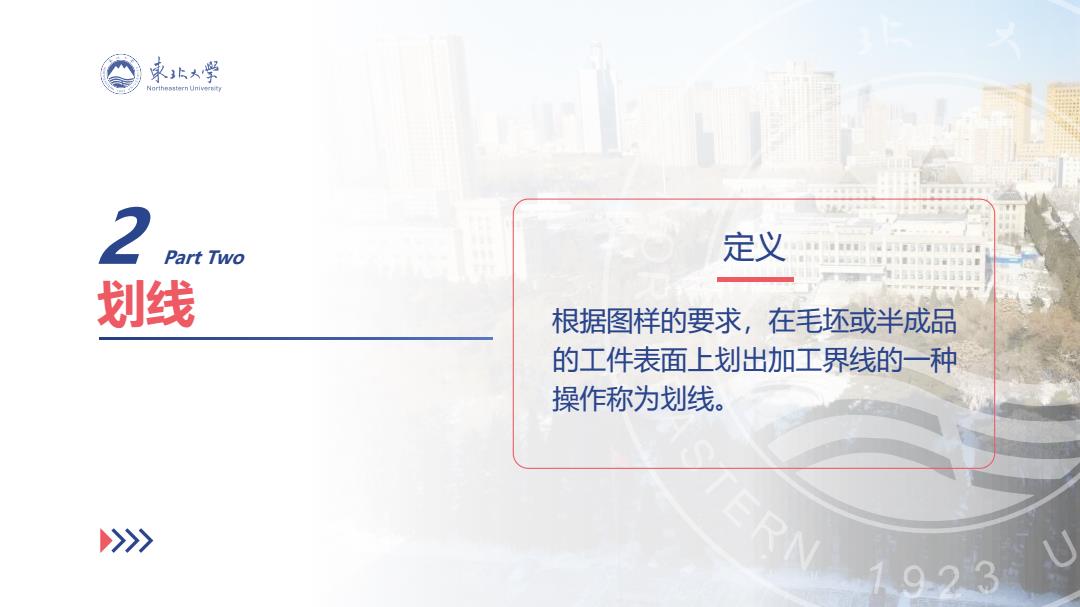

束北大学 2 Part Two 定义 划线 根据图样的要求，在毛坯或半成品 的工件表面上划出加工界线的一种 操作称为划线。 >》 19.23
划线 2 Part Two 定义 根据图样的要求，在毛坯或半成品 的工件表面上划出加工界线的一种 操作称为划线
D2.划线 划线的作用 1 42 划好的线能明确标示出加工余 通过划线检查毛坯的形状和尺 量、加工位置等，作为加工或 寸是否符合图样要求，避免不 安装工件时的依据。 合格的毛坯投入后续机械加工 划线 作用 而造成损失。 厚3 悬4 通过划线合理分配加工余量（亦 通过划线保证工件在机床上的 称“借料”)，从而保证不出或 正确安装。 少出废品。 ©来全
2.划线 划线 作用 划好的线能明确标示出加工余 量、加工位置等，作为加工或 安装工件时的依据。 通过划线合理分配加工余量(亦 称“借料”)，从而保证不出或 少出废品。 1 3 通过划线检查毛坯的形状和尺 寸是否符合图样要求，避免不 合格的毛坯投入后续机械加工 而造成损失。 通过划线保证工件在机床上的 正确安装。 2 4 划线的作用

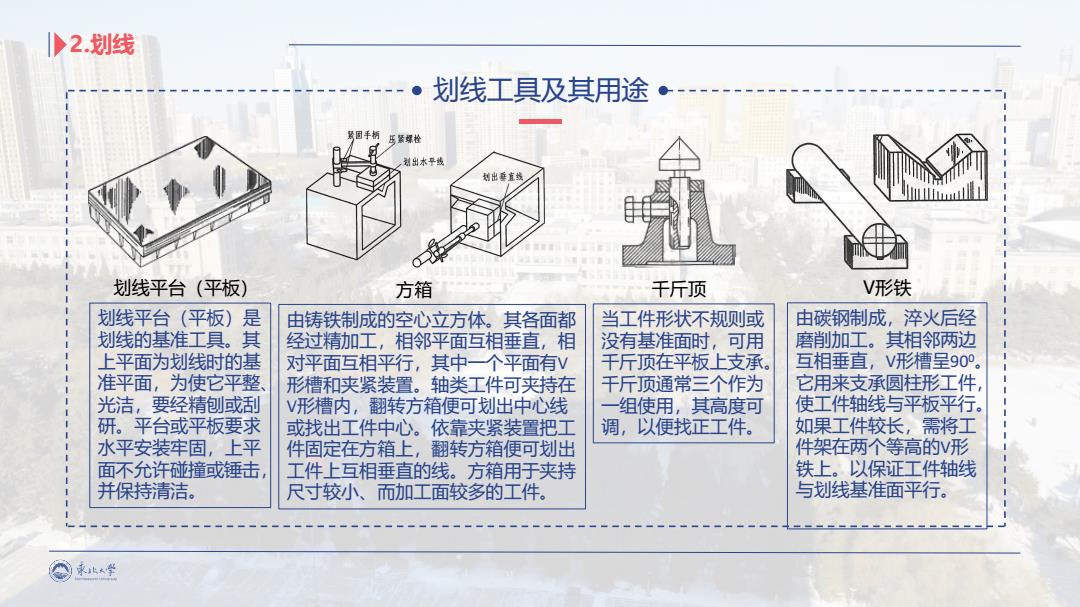

D2划线 -·划线工具及其用途·-------- 出水平 制出垂直找 划线平台（平板） 方箱 干斤顶 V形铁 划线平台（平板）是 由铸铁制成的空心立方体。其各面都 当工件形状不规则或 由碳钢制成，淬火后经 划线的基准工具。其 经过精加工，相邻平面互相垂直，相 没有基准面时，可用 磨削加工。其相邻两边 上平面为划线时的基 对平面互相平行，其中一个平面有V 干斤顶在平板上支承 互相垂直，V形槽呈90°。 准平面，为使它平整 形槽和夹紧装置。轴类工件可夹持在 干斤顶通常三个作为 它用来支承圆柱形工件， 光洁，要经精刨或刮 V形槽内，翻转方箱便可划出中心线 组使用，其高度可 使工件轴线与平板平行： 研。平台或平板要求 或找出工件中心。依靠夹紧装置把工 调，以便找正工件。 如果工件较长，需将工 水平安装牢固，上平 件固定在方箱上，翻转方箱便可划出 件架在两个等高的V形 面不允许碰撞或锤击 工件上互相垂直的线。方箱用于夹持 铁上。以保证工件轴线 并保持清洁。 尺寸较小、而加工面较多的工件。 与划线基准面平行。 ©来比k坐
划线工具及其用途 划线平台（平板） 划线平台（平板）是 划线的基准工具。其 上平面为划线时的基 准平面，为使它平整、 光洁，要经精刨或刮 研。平台或平板要求 水平安装牢固，上平 面不允许碰撞或锤击， 并保持清洁。 2.划线 方箱 由铸铁制成的空心立方体。其各面都 经过精加工，相邻平面互相垂直，相 对平面互相平行，其中一个平面有V 形槽和夹紧装置。轴类工件可夹持在 V形槽内，翻转方箱便可划出中心线 或找出工件中心。依靠夹紧装置把工 件固定在方箱上，翻转方箱便可划出 工件上互相垂直的线。方箱用于夹持 尺寸较小、而加工面较多的工件。 千斤顶 当工件形状不规则或 没有基准面时，可用 千斤顶在平板上支承。 千斤顶通常三个作为 一组使用，其高度可 调，以便找正工件。 V形铁 由碳钢制成，淬火后经 磨削加工。其相邻两边 互相垂直，V形槽呈900。 它用来支承圆柱形工件， 使工件轴线与平板平行。 如果工件较长，需将工 件架在两个等高的V形 铁上。以保证工件轴线 与划线基准面平行

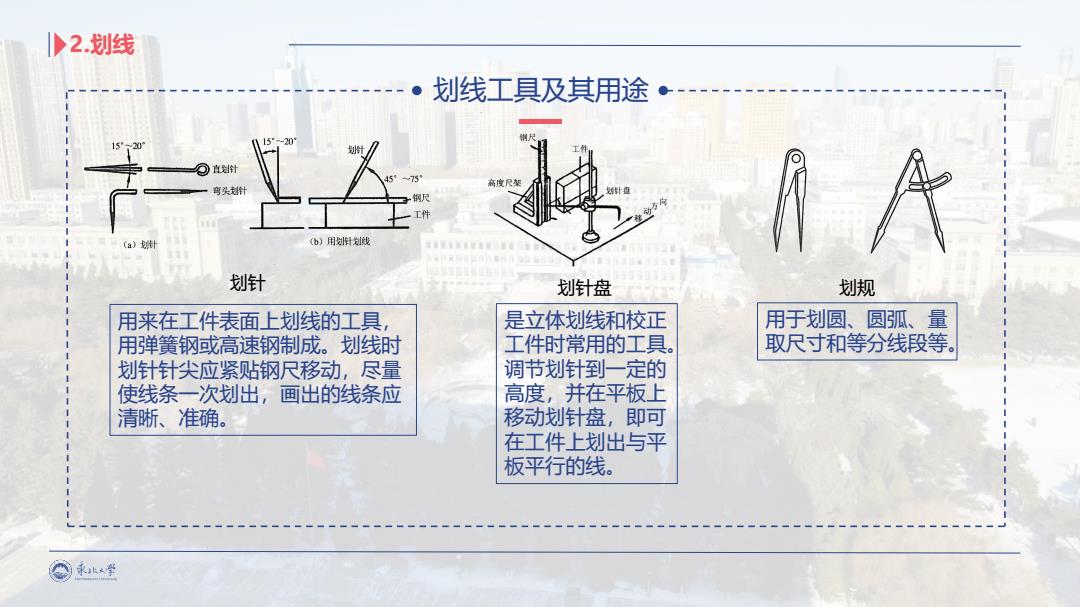

1D2.划线 划线工具及其用途 ●----- (6)用州划线 划针 划针盘 划规 用来在工件表面上划线的工具 是立体划线和校正 用于划圆、圆弧、量 用弹簧钢或高速钢制成。划线时 工件时常用的工具 取尺寸和等分线段等。 划针针尖应紧贴钢尺移动，尽量 调节划针到一定的 使线条一次划出，画出的线条应 高度，并在平板上 清晰、准确。 移动划针盘，即可 在工件上划出与平 板平行的线。 ©求比峰
划线工具及其用途 2.划线 划针 用来在工件表面上划线的工具， 用弹簧钢或高速钢制成。划线时 划针针尖应紧贴钢尺移动，尽量 使线条一次划出，画出的线条应 清晰、准确。 划针盘 是立体划线和校正 工件时常用的工具。 调节划针到一定的 高度，并在平板上 移动划针盘，即可 在工件上划出与平 板平行的线。 划规 用于划圆、圆弧、量 取尺寸和等分线段等
