物理实验敛学示范中心 2、实验电路工作原理 从220V电源流出的正弦交流电经过整流桥后，电 流变成直流电。当开关断开时可控硅控制极G不导通， 灯不亮。当开关闭合时，经充电电路给电容充电，充电 一段时间后，正极电压升高后达到0.7v时三极管导通， 可控硅控制极G导通，灯亮，开关断开后，电容器放电， 正极电压高于后达到0.7时二极管导通，达到可控硅导 通条件后，可控硅导通，灯亮。放电一段时间后，电容 器两端电压低于0.7V时，不满足满足可控硅控制极G导 通条件后，电路不通，灯灭，达到楼梯灯延时灯目。 杭州电乎科技大学
杭州电子科技大学 物理实验教学示范中心 2、实验电路工作原理 从220V电源流出的正弦交流电经过整流桥后，电 流变成直流电。当开关断开时可控硅控制极G不导通， 灯不亮。当开关闭合时，经充电电路给电容充电，充电 一段时间后，正极电压升高后达到0.7v时二极管导通， 可控硅控制极G导通，灯亮，开关断开后，电容器放电， 正极电压高于后达到0.7v时二极管导通，达到可控硅导 通条件后，可控硅导通，灯亮。放电一段时间后，电容 器两端电压低于0.7V时，不满足满足可控硅控制极G导 通条件后，电路不通，灯灭，达到楼梯灯延时灯目
物理奥验煞学示萸中化 实验仪器 二极管，极性电容器，灯泡，负载电阻，可控硅， 220V交流电源，开关 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 实验仪器 二极管，极性电容器，灯泡，负载电阻，可控硅， 220V交流电源，开关
物理实验煞单示范中心 ◆仪器介绍 1、普通二极管：正负极差0.7v时导通。对于理想二极 管只要正极电势大于负极电势即可导通。 普通小功率二极管 二极管符号图 杭州电乎科技大学

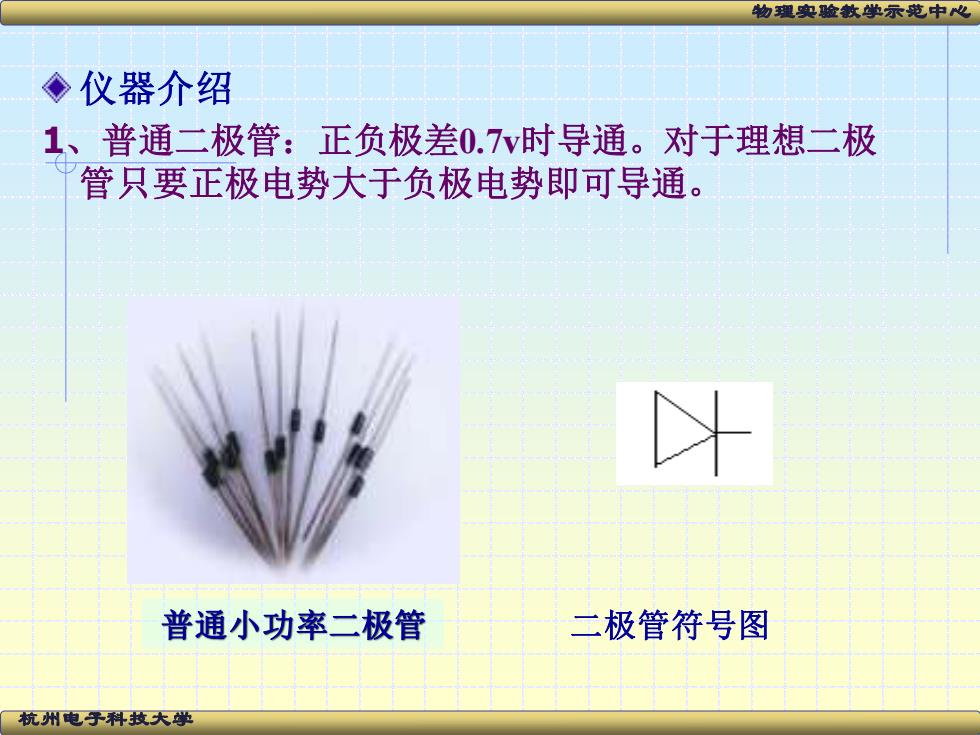

杭州电子科技大学 物理实验教学示范中心 仪器介绍 1、普通二极管：正负极差0.7v时导通。对于理想二极 管只要正极电势大于负极电势即可导通。 普通小功率二极管 二极管符号图
物理实验煞掌示范中心 2、整流桥（桥式整流）：具体由四个二极管组成如图所 示其作用是将交流电转换成直流电。 Dc output Ac input 整流桥电路图 杭州电子科技大学
杭州电子科技大学 物理实验教学示范中心 2、整流桥（桥式整流）：具体由四个二极管组成如图所 示其作用是将交流电转换成直流电。 整流桥电路图
物理实验教学示范中心 3、可控硅 A o K 0. 可控硅符合图 单向可控硅实物图 杭州电学科技大学
杭州电子科技大学 物理实验教学示范中心 3、可控硅 A K G 可控硅符合图 单向可控硅实物图
