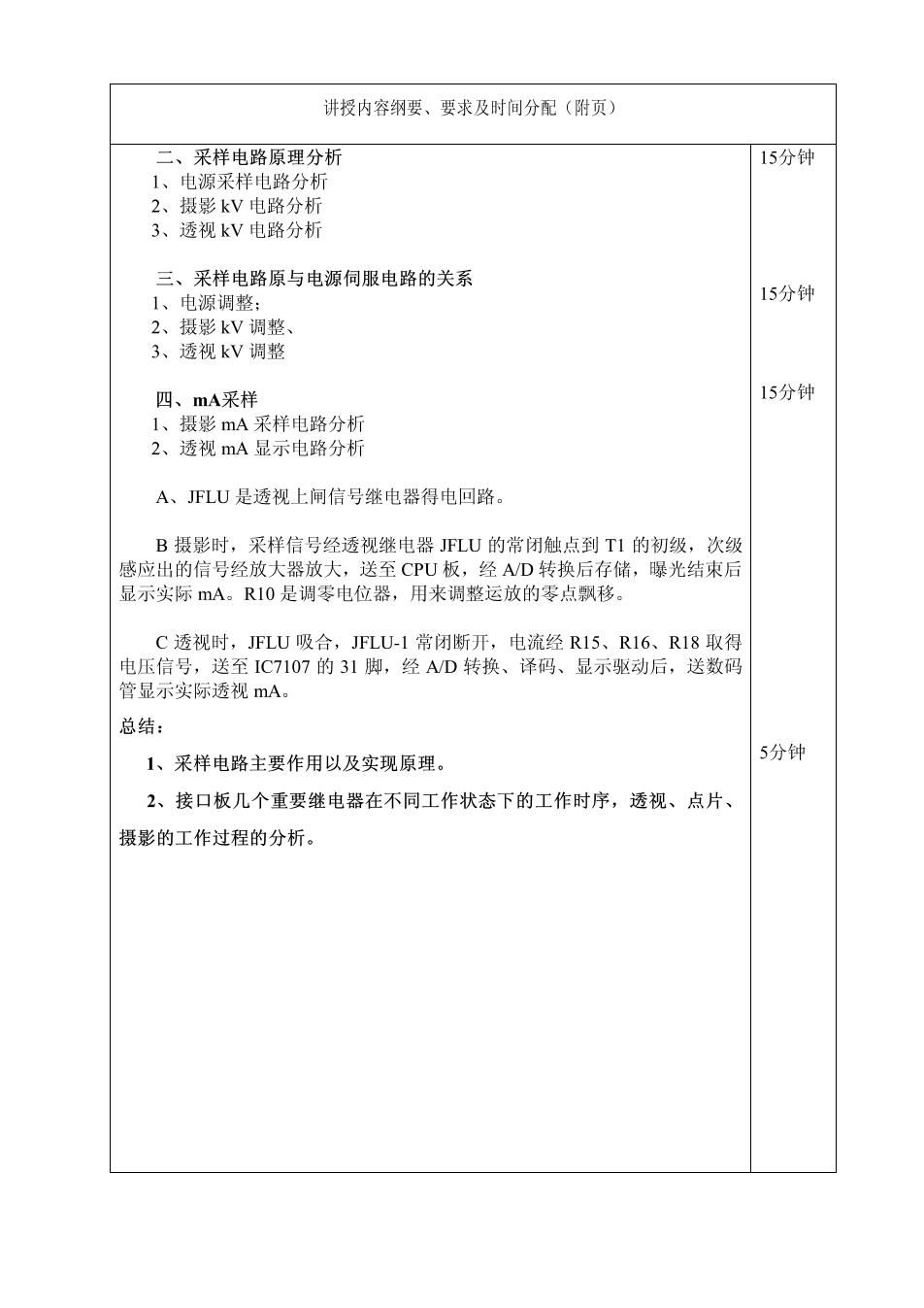

讲授内容纲要、要求及时间分配（附页） 二、采样电路原理分析 15分钟 1、。由柜采样由路分析 摄影kV电路分析 、透视kV电路分析 三、采样电路原与电源伺服电路的关系 1、电源调整： 15分钟 2、摄影kV调整、 3、透视kV调整 四、mA采样 15分钟 1、摄影mA采样电路分析 2、透视mA显示电路分析 A、FLU是透视上闸信号继电器得电回路。 B摄影时，采样信号经透视继电器FLU的常闭触点到T1的初级，次级 感应出的信号经放大器放大，送至CPU板，经AD转换后存储，曝光结束后 显示实际mA。RI0是调零电位器，用来调整运放的零点飘移 C透视时，FLU吸合，JFLU-1常闭断开，电流经R15、R16、R18取得 电压信号，送至I1C7107的31脚，经AD转换、译码、显示驱动后，送数码 管显示实际透视mA。 总结： 1、采样电路主要作用以及实现原理。 5分钟 2、接口板几个重要继电器在不同工作状态下的工作时序，透视、点片、 摄影的工作过程的分析

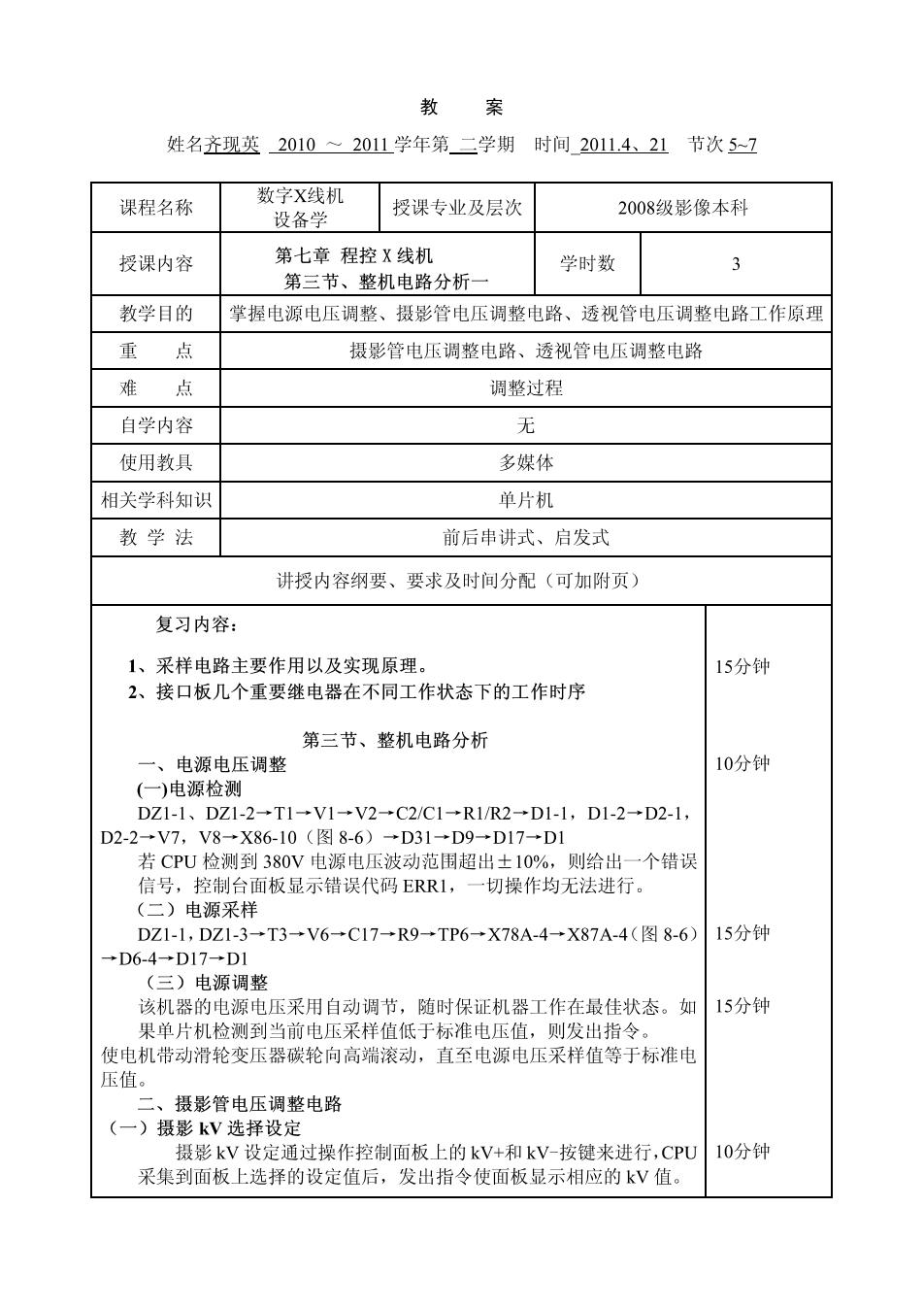

教 案 姓名齐现英2010一2011学年第二学期时间20114、21节次5~1 课程名称 授课专业及层次 2008级影像本科 授课内容 第七章程控X线机 学时数 3 第三节、整机电路分析 教学目的 掌握电源电压调整、摄影管电压调整电路、透视管电压调整电路工作原理 重 点 摄影管电压调整电路、透视管电压调整电路 难 点 调整过程 自学内容 无 使用教具 多媒体 相关学科知识 单片机 教学法 前后串讲式、启发式 讲授内容纲要、要求及时间分配（可加附页） 复习内容： 1、采样电路主要作用以及实现原理。 15分钟 2、接口板几个重要继电器在不同工作状态下的工作时序 第三节、整机电路分析 一、电源电压调整 10分钟 (一)电源检测 DZ1-1、DZ1-2→T1-→V1→V2→C2/C1-→R1/R2→D1-1,D1-2-D2-1, D2-2→V7,V8→X86-10(图8-6)→D31→D9→D17→D1 若CPU检测到380V电源电压波动范围超出±10% 则给出 一个错 信号，控制台面板显示错误代码ERR1,一切操作均无法进行 (二)电源采样 DZ1-1,DZ1-3→T3→V6→C17→R9→TP6→X78A-4→X87A-4(图8-6) 15分钟 →D6-4→D17→D1 (三)电源调整 该机器的电源电压采用自动调节，随时保证机器工作在最佳状态。如 15分钟 果单片机检测到当前电压采样值低于标淮电压值，则发出指令。 使电机带动滑轮变压器碳轮向高端滚动，直至电源电压采样值等于标准电 压值。 二、摄影管电压调整电路 (一)摄影kV选择设定 摄影kV设定通过操作控制面板上的kV+和kV-按键来进行，CPU 10分钟 采集到面板上选择的设定值后，发出指令使面板显示相应的kV值

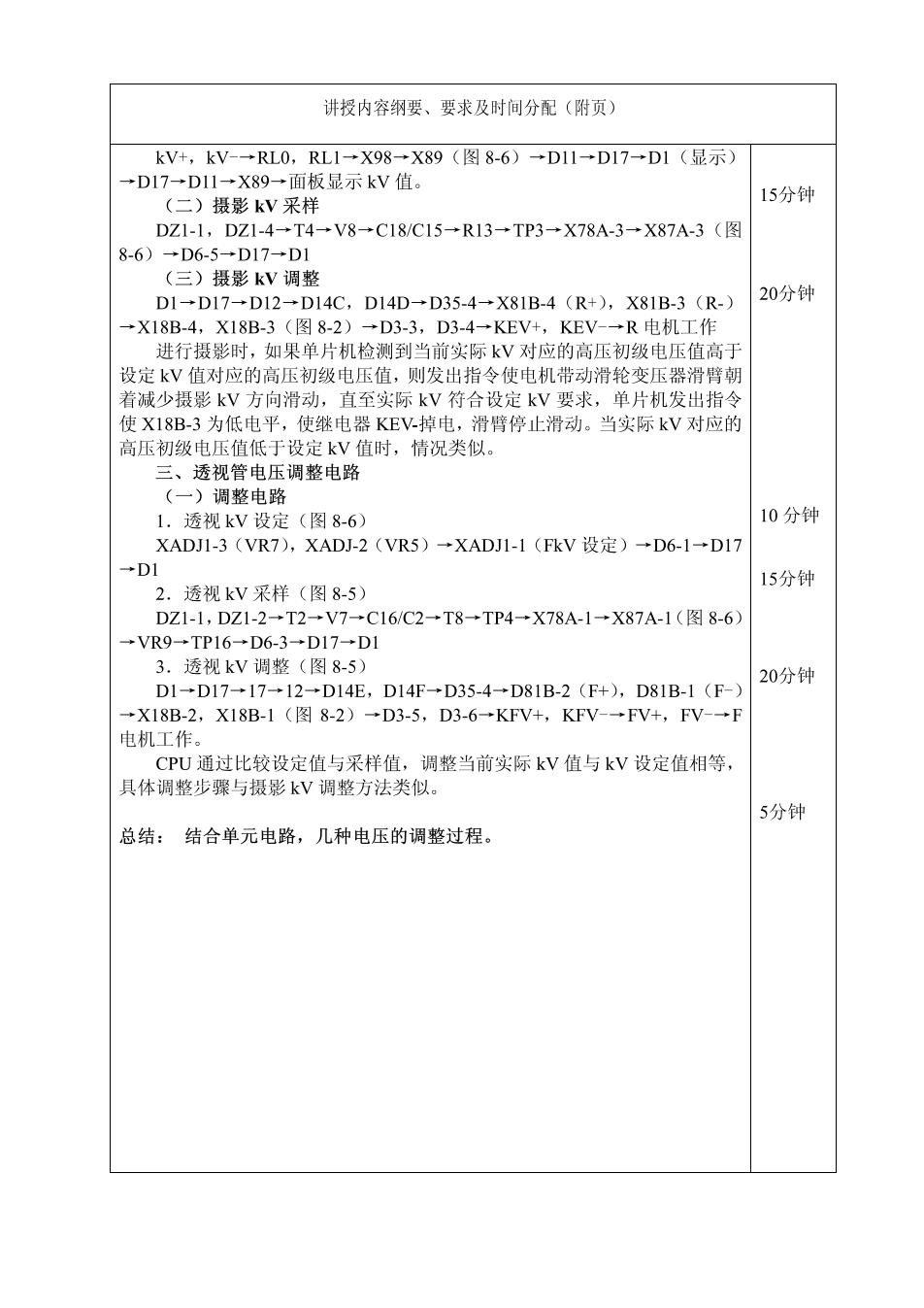

讲授内容纲要、要求及时间分配（附页） kV+,kV-→RL0,RL1→X98→X89(图8-6)→D11→D17→D1(显示) 一D17→D11→X89→面板显示kV值。 (二)摄影kV采样 15分钟 DZ1-1,DZ1-4-→T4→V8→C18/C15→R13→TP3→X78A-3→X87A-3(图 8-6)→D6-5-D17-D1 (三)摄影kV调整 D1→D17→D12-D14C,D14D→D35-4→X81B-4(R+),X81B-3(R-) 20分钟 X18B-4,X18B-3(图8-2)→D3-3,D3-4-KEV+,KEV-→R电机工作 进行摄影时，如果单片机检测到 前实际kV对应的高压初级电压值高于 设定kV值对应的高压初级电压值，则发出指令使电机带动滑轮变压器滑臂朝 着减少摄影kV方向滑动，直至实际kV符合设定kV要求，单片机发出指令 使X18B-3为低电平，使继电器KEV掉电，滑臂停止滑动。当实际kV对应的 高压初级电压值低于设定kV值时，情况类似。 透视管电压调整电路 )调整电路 1.透视kV设定（图8-6） 10分钟 XADJ1-3(VR7),XADJ-2(VR5)→XADJ1-1(FkV设定)→D6-1→D17 +D1 15分钟 2.透视kV采样（图8-5》 DZ1-1,DZ1-2 T2→V7→C16/C2→T8-→TP4→X78A-1→X87A-1(图8-6) -VR9-→TP16→D6-3-→D17→D1 3.透视kV调整（图8-5） 20分钟 D1.D17→17→12-D14E,D14F+D35-4-+D81B-2(F+),D81B-1(F-) X18B-2,X18B-1(图8-2)→D3-5,D3-6→KFV+,KFV-→FV+,FV-→F 电机工作。 CPU通过比较设定值与采样值，调整当前实际kV值与kV设定值相等 具体调整步骤与摄影kV调整方法类似。 5分钟 总结：结合单元电路，几种电压的调整过程
教 案 姓名齐现英2010~201L学年第二学期时间2011、4、28节次5~1 课程名称 数字X线机设备学授课专业及层次 2008级影像本科 授课内容 第七章程控X线机 学时数 第三节、整机电路分析二 教学目的 掌握影像亮度自动控制电路、摄影管电流调整电路、透视管电流调整电路 工作原理 重 点 影像亮度自动控制、管电流调整、灯丝初级检测 点 摄影管电流调整原理 自学内容 无 使用教具 多媒体 相关学科知识 单片机 教学法 讲解式、启发式 讲授内容纲要、要求及时间分配（可加附页） 复习内容： 1、电源电压调整 2、摄影管电压调整 15分钟 3、透视管电压调整 四、影像亮度自动控制电路 15分钟 )电路 ①影像亮度信号(Image Brightness Single,IBS) ②CPU调整过程 5分钟 (一)调试 1.将CPU板上的SW11拨至ON位置 2.在kV窗口将显示通道号，用mA±键可以改变通道号，同时在 时间窗口显示A/D值。 五、摄影管电流调整电路 (一)调整电路 10分钟 1.摄影mA选择 2.CPU输出编码信息编码的目的是让CPU输出信号，用于决定管 20分钟 位和焦点。 三路：①D13/12→D15E→D38→X84B-3(C): ②D13/16→D16D→D36→X84B-2(B)→进入灯丝板： ③D13/19→D16A→D38→X84B-1(A)
