> 画墙边线： 用粗实线画出墙的边线，用细实线画出基础底边线。习惯 上不画大放脚的水平投影。 >画剖切线： 画出不同截面的基础的剖切线，并分别编号。 >标注尺寸： 冬纵向及横向各轴线之间的距离； 轴线到基础底边和墙边的距离； 冬基坑宽和墙厚等。 >注写文字说明： 包括混凝土、砖、砂浆的标号，基础埋置深度等。 >设备图： 设备较复杂的房屋，在基础平面图上还要配合采暖通风 图，给水排水管道图，电源设备图等，用虚线画出管沟、 设备孔洞等位置，注明其内径、宽、深尺寸和洞底标高。 11
11 ¾ 画墙边线： 用粗实线画出墙的边线，用细实线画出基础底边线。习惯 上不画大放脚的水平投影。 ¾ 画剖切线: 画出不同截面的基础的剖切线，并分别编号。 ¾ 标注尺寸： 纵向及横向各轴线之间的距离; 轴线到基础底边和墙边的距离; 基坑宽和墙厚等。 ¾ 注写文字说明： 包括混凝土、砖、砂浆的标号，基础埋置深度等。 ¾设备图: 设备较复杂的房屋，在基础平面图上还要配合采暖通风 图，给水排水管道图，电源设备图等，用虚线画出管沟、 设备孔洞等位置，注明其内径、宽、深尺寸和洞底标高

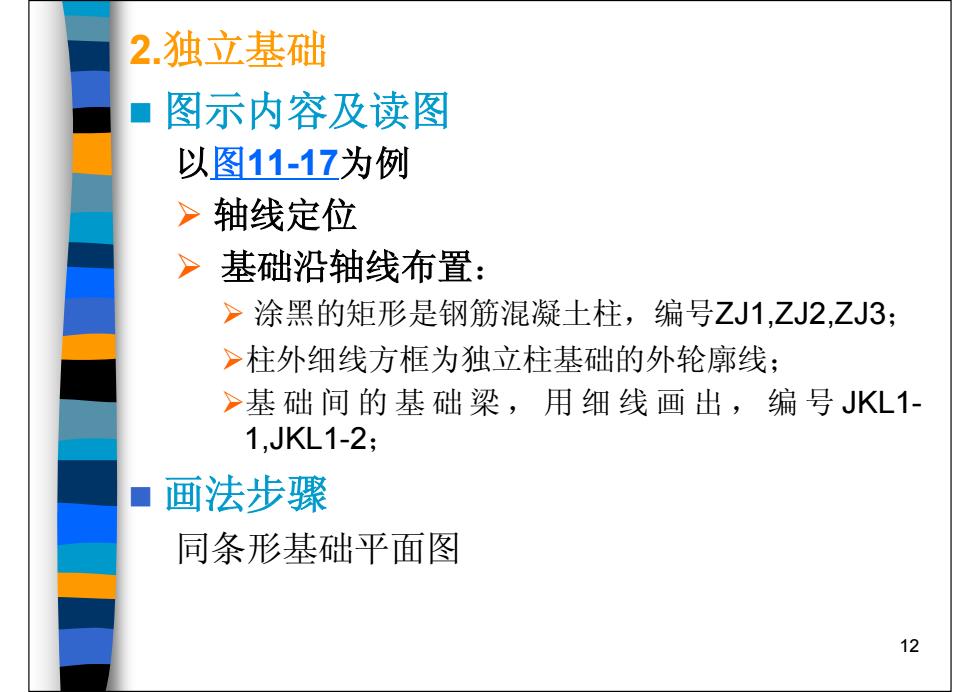

2.独立基础 ■图示内容及读图 以图11-17为例 >轴线定位 >基础沿轴线布置： >涂黑的矩形是钢筋混凝土柱，编号ZJ1,ZJ2,ZJ3: >柱外细线方框为独立柱基础的外轮廓线； >基础间的基础梁，用细线画出，编号JKL1- 1,JKL1-2; 画法步骤 同条形基础平面图 12
12 2.独立基础 图示内容及读图 以图11-17为例 ¾ 轴线定位 ¾ 基础沿轴线布置： ¾ 涂黑的矩形是钢筋混凝土柱，编号ZJ1,ZJ2,ZJ3； ¾柱外细线方框为独立柱基础的外轮廓线； ¾基础间的基础梁，用细线 画出，编号 JKL1- 1,JKL1-2； 画法步骤 同条形基础平面图

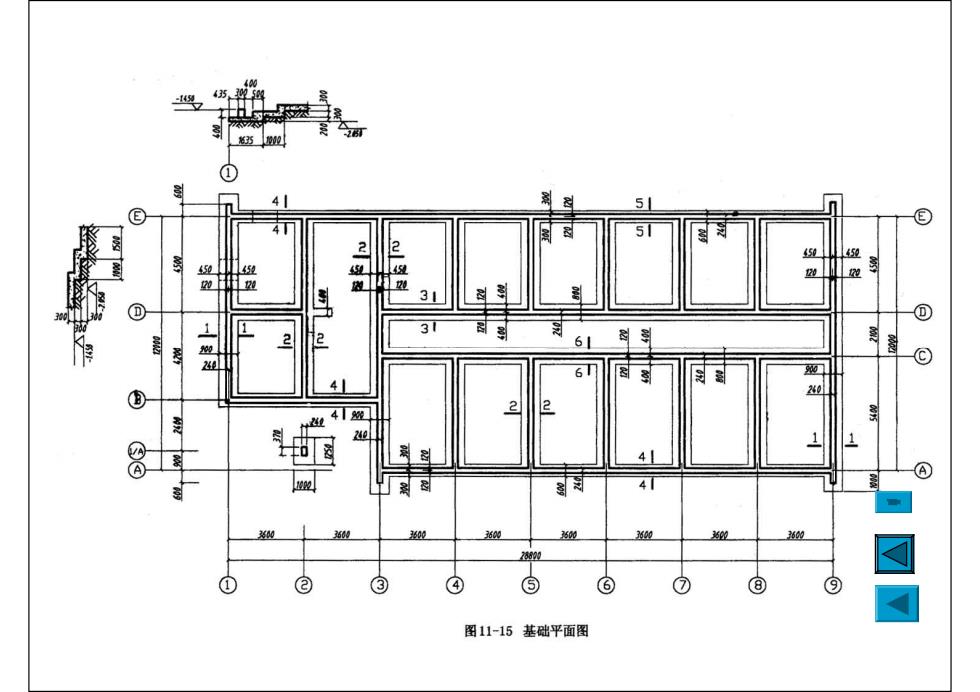

n @ 450 2型 型 型2 @ 4 A 6 ⑦ ⑧ (9 图11-15基础平面图

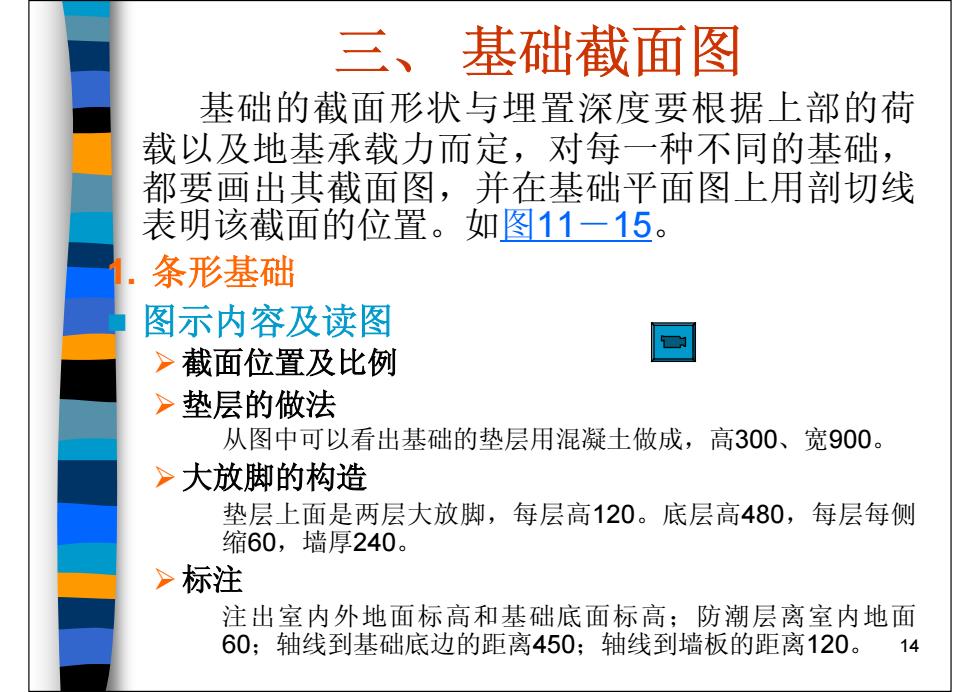

三、基础截面图 基础的截面形状与埋置深度要根据上部的荷 载以及地基承载力而定，对每一种不同的基础， 都要画出其截面图，并在基础平面图上用剖切线 表明该截面的位置。如图11一15。 条形基础 图示内容及读图 >截面位置及比例 >垫层的做法 从图中可以看出基础的垫层用混凝土做成，高300、宽900。 >大放脚的构造 垫层上面是两层大放脚，每层高120。底层高480，每层每侧 缩60，墙厚240。 >标注 注出室内外地面标高和基础底面标高：防潮层离室内地面 60:轴线到基础底边的距离450；轴线到墙板的距离120。 14
14 三、 基础截面图 基础的截面形状与埋置深度要根据上部的荷 载以及地基承载力而定，对每一种不同的基础， 都要画出其截面图，并在基础平面图上用剖切线 表明该截面的位置。如 图11 －15 。 1. 条形基础 图示内容及读图 ¾截面位置及比例 ¾垫层的做法 从图中可以看出基础的垫层用混凝土做成，高300、宽900 。 ¾大放脚的构造 垫层上面是两层大放脚，每层高120。底层高480，每层每侧 缩60，墙厚240 。 ¾标注 注出室内外地面标高和基础底面标高；防潮层离室内地面 60；轴线到基础底边的距离450；轴线到墙板的距离120

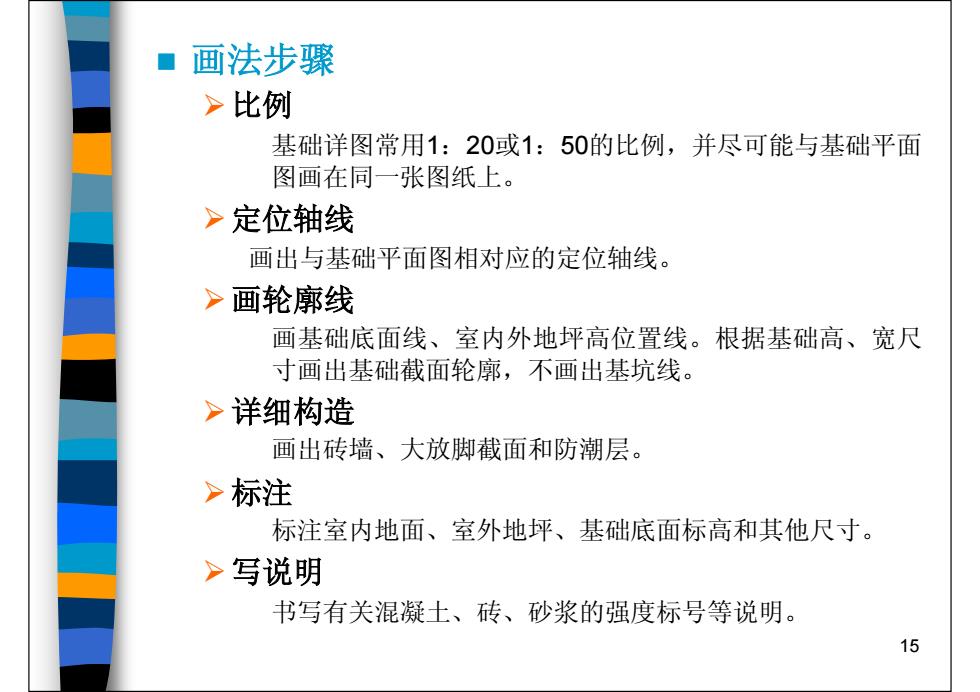

画法步骤 >比例 基础详图常用1：20或1：50的比例，并尽可能与基础平面 图画在同一张图纸上。 >定位轴线 画出与基础平面图相对应的定位轴线。 >i 画轮廓线 画基础底面线、室内外地坪高位置线。根据基础高、宽尺 寸画出基础截面轮廓，不画出基坑线。 >详细构造 画出砖墙、大放脚截面和防潮层。 >标注 标注室内地面、室外地坪、基础底面标高和其他尺寸。 >写说明 书写有关混凝土、砖、砂浆的强度标号等说明。 15
15 画法步骤 ¾比例 基础详图常用1：20或1：50的比例，并尽可能与基础平面 图画在同一张图纸上。 ¾定位轴线 画出与基础平面图相对应的定位轴线。 ¾画轮廓线 画基础底面线、室内外地坪高位置线。根据基础高、宽尺 寸画出基础截面轮廓，不画出基坑线。 ¾详细构造 画出砖墙、大放脚截面和防潮层。 ¾标注 标注室内地面、室外地坪、基础底面标高和其他尺寸。 ¾写说明 书写有关混凝土、砖、砂浆的强度标号等说明
