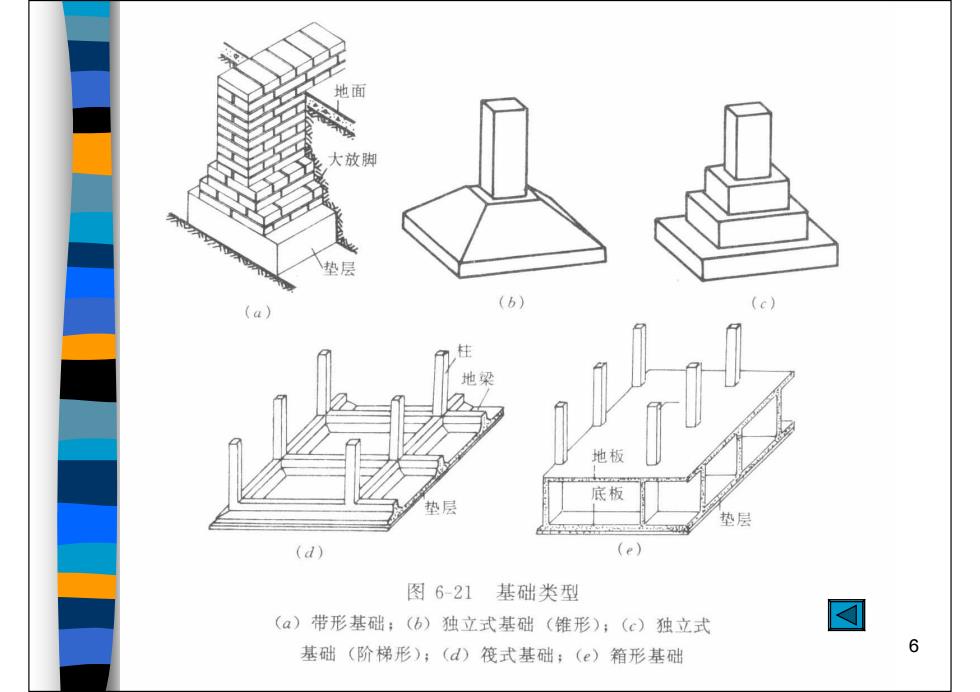

地面 大放脚 垫层 (b) (a ⑦. 地梁 地板 底板 垫层 垫层 (d) (e 图621基础类型 (a)带形基础；(b)独立式基础（锥形）；(c)独立式 基础（阶梯形）；(d)筏式基础；(e)箱形基础 6
6
tga=b/H tga=b/h (a) (6) 图6-22 刚性基础和柔性基础 (a)刚性基础；(b)柔性基础
7
墙 基坑 基坑边线 防潮层 地面线 基础墙 大放脚 坑底 垫层 地基 基础的组成 8
8
二、基础平面图 ■ 基础平面图是假想用一个水平面沿房屋底层室 内地面（相对标高士000）处，把整幢房屋剖 开后，移开上层的房屋和基坑回填士所作出的 基础水平投影。它表现了基础底面形状和尺寸 大小。 1.条形基础 图示内容及读图 以图11-15为例， 介绍基础平面图的内容及读图步骤 和方法。 >基础类型 该房屋绝大部分的基础属条形基础，只是门前1/A 和②柱的基础是独立基础。 >轴线定位 轴线与基础墙柱以及基坑的关系。轴线两侧的粗线 是墙边线，细线是基础底边线
9 二、基础平面图 基础平面图是假想用一个水平面沿房屋底层室 内地面（相对标高±0.00）处，把整幢房屋剖 开后，移开上层的房屋和基坑回填土所作出的 基础水平投影。它表现了基础底面形状和尺寸 大小。 1.条形基础 图示内容及读图 以 图11-15为例， 介绍基础平面图的内容及读图步骤 和方法。 ¾基础类型 该房屋绝大部分的基础属条形基础，只是门前1/A 和②柱的基础是独立基础。 ¾轴线定位 轴线与基础墙柱以及基坑的关系。轴线两侧的粗线 是墙边线，细线是基础底边线
>特殊构造 E轴线和①轴线相交的屋角处有管洞通过基础，其 标高为一1.450。由于基础不得留孔洞，构造上要 把该段基础砌深600，成踏步形，称为踏步基础 (也称阶梯基础)。坑底也挖成踏步形。在基础平 面图常用虚线画出各级的位置，其做法及尺寸另用 截面详图表示。 ■ 画法步骤 >比例： 与建筑平面图相同，一般为1：100或 1:200。 >线型： 墙（或柱）的边线用粗实线： 基础底边线用细实线。 >画定位轴线： 按比例画出与房屋建筑平面图相同的轴线及编号。 10
10 ¾特殊构造 E轴线和①轴线相交的屋角处有管洞通过基础，其 标高为－1.450。由于基础不得留孔洞，构造上要 把该段基础砌深600，成踏步形，称为踏步基础 （也称阶梯基础）。坑底也挖成踏步形。在基础平 面图常用虚线画出各级的位置，其做法及尺寸另用 截面详图表示。 画法步骤 ¾比例： 与建筑平面图相同，一般为 1:100 或 1:200。 ¾线型： 墙（或柱）的边线用粗实线； 基础底边线用细实线。 ¾画定位轴线： 按比例画出与房屋建筑平面图相同的轴线及编号
