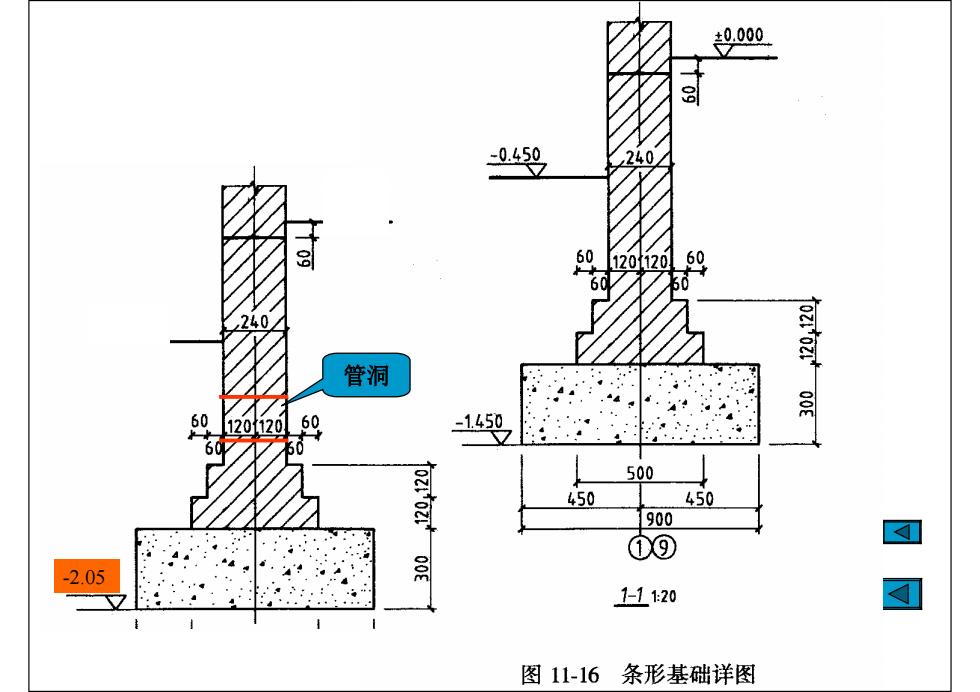

±0.000 -0.450 7 120120 管洞 20E 60」 -1.450 500 450 450 900 ①⑨ 匈 -2.05 29E 1-11:20 图11-16条形基础详图
-2.05 管洞

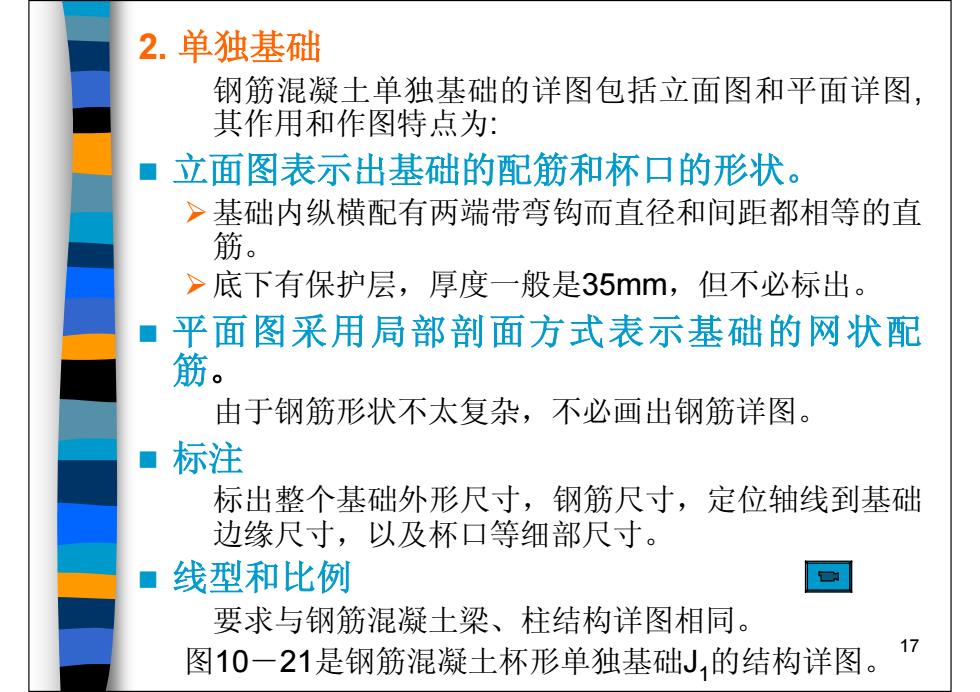

2.单独基础 钢筋混凝土单独基础的详图包括立面图和平面详图， 其作用和作图特点为： 立面图表示出基础的配筋和杯口的形状。 >基础内纵横配有两端带弯钩而直径和间距都相等的直 筋。 >底下有保护层，厚度一般是35mm,但不必标出。 平面图采用局部剖面方式表示基础的网状配 筋。 由于钢筋形状不太复杂，不必画出钢筋详图。 标注 标出整个基础外形尺寸，钢筋尺寸，定位轴线到基础 边缘尺寸，以及杯口等细部尺寸。 ■线型和比例 要求与钢筋混凝土梁、柱结构详图相同。 17 图10一21是钢筋混凝土杯形单独基础J,的结构详图
17 2. 单独基础 钢筋混凝土单独基础的详图包括立面图和平面详图, 其作用和作图特点为: 立面图表示出基础的配筋和杯口的形状。 ¾基础内纵横配有两端带弯钩而直径和间距都相等的直 筋。 ¾底下有保护层，厚度一般是35mm，但不必标出。 平面图采用局部剖面方式表示基础的网状配 筋。 由于钢筋形状不太复杂，不必画出钢筋详图。 标注 标出整个基础外形尺寸，钢筋尺寸，定位轴线到基础 边缘尺寸，以及杯口等细部尺寸。 线型和比例 要求与钢筋混凝土梁、柱结构详图相同。 图10－21是钢筋混凝土杯形单独基础J1的结构详图

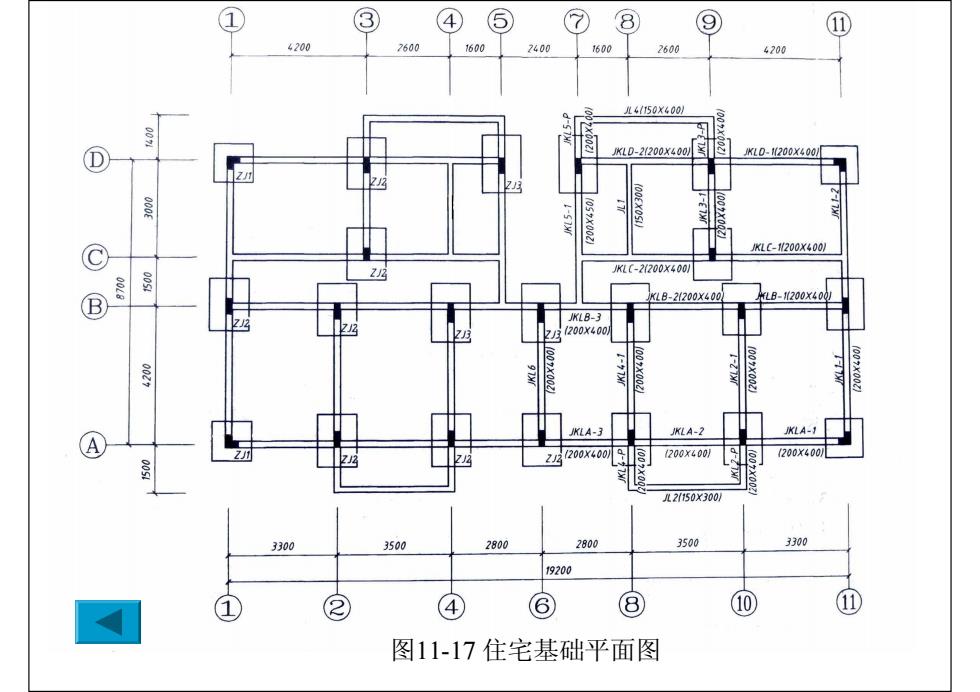

① ③ (④⑤ ⑦8 ⑨ ① 4200 7600 1600 2400 1600 2600 4200 L6150x400 D M0-2200x40as K0-1200X400 1 157 S3X9021 KLC-1200X400 KL(-21200X400 KLB-2200X40 LB-1200X40 JKLB-3 1200x400 A.3 JKLA-2 K1A-1 22200x400 200X400 1200X400 L21150x3007 3300 3500 2800 2800 3500 3300 19200 1 ② ④ ⑥ ⑧ ⑩ ① 图11-17住宅基础平面图
图11-17 住宅基础平面图

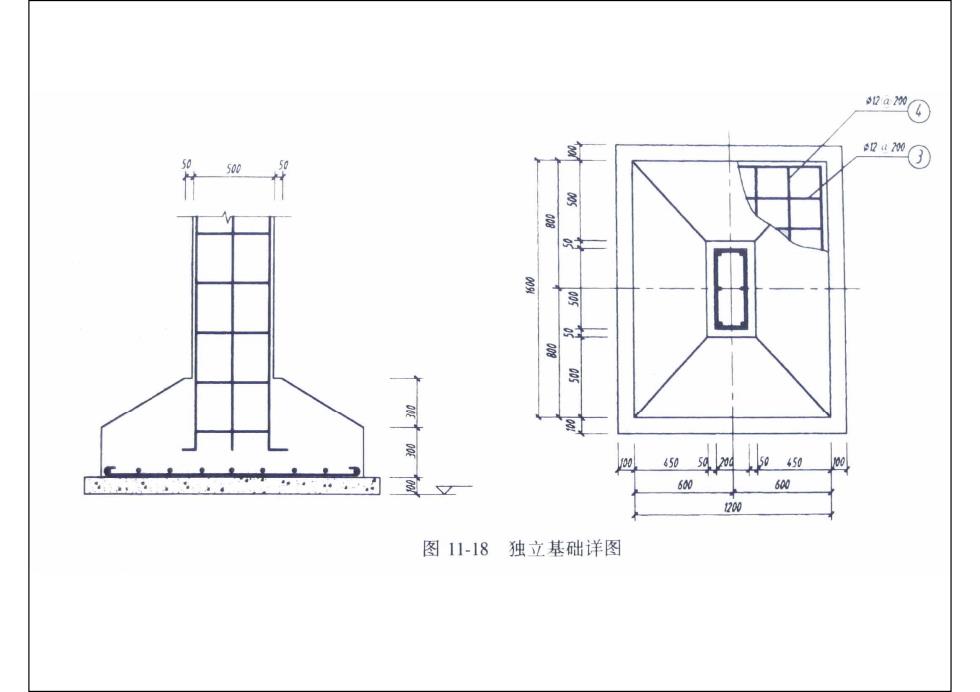

0aw⊙ 60 600 图11-18独立基础详图
