A.电源输出电路B.灯丝变压器电路的初级侧 C.自耦变压器与高压变压器初级电路之间 D.高压变压器次级与X线管之间 E.高压变压器初级与次级之间 四、多项选择题 1.高压发生器封装的高压元器件有 A,X线管B.高压插座C.高压变压器 D,灯丝加热变压器E,高压交换闸 2.与普通变压器相比，高压变压器的特点是 A.变压比大B.连续工作时负荷小，瞬时工作时负荷大 C.需浸在变压器油中使用D.体积大E,制造工艺精度高、 难度大 3。高压整流硅堆的优点有 A.产热少B.寿命长C.检修方便 D.在高压发生器中占据空间小 E,无需灯丝变压器，使高压发生器体积缩小 4.高压电缆插头插入插座时，应注意 A.将高压电缆插头涂上适量的脱水凡士林或硅脂 B.高压电缆插头插入插座时，应注意其芯线分别插入对应的插 孔内 C.插紧后不能扭转，防止损坏插脚 D.插脚与插孔的接线柱要紧密接触，插紧后方可紧固 E.由于三脚插座呈等腰三角形排列，因此插入时应注意角度 五、简答题 1.X线机高压发生器的作用有哪些？ 2.简述X线机高压发生器的基本结构。 3.为什么高压变压器的次级中心点接地？ 4.简述防突波电压的措施。 5.简述减小暂态电流的措施。 6.非同轴高压电缆自内向外依次由哪些层构成？ 11

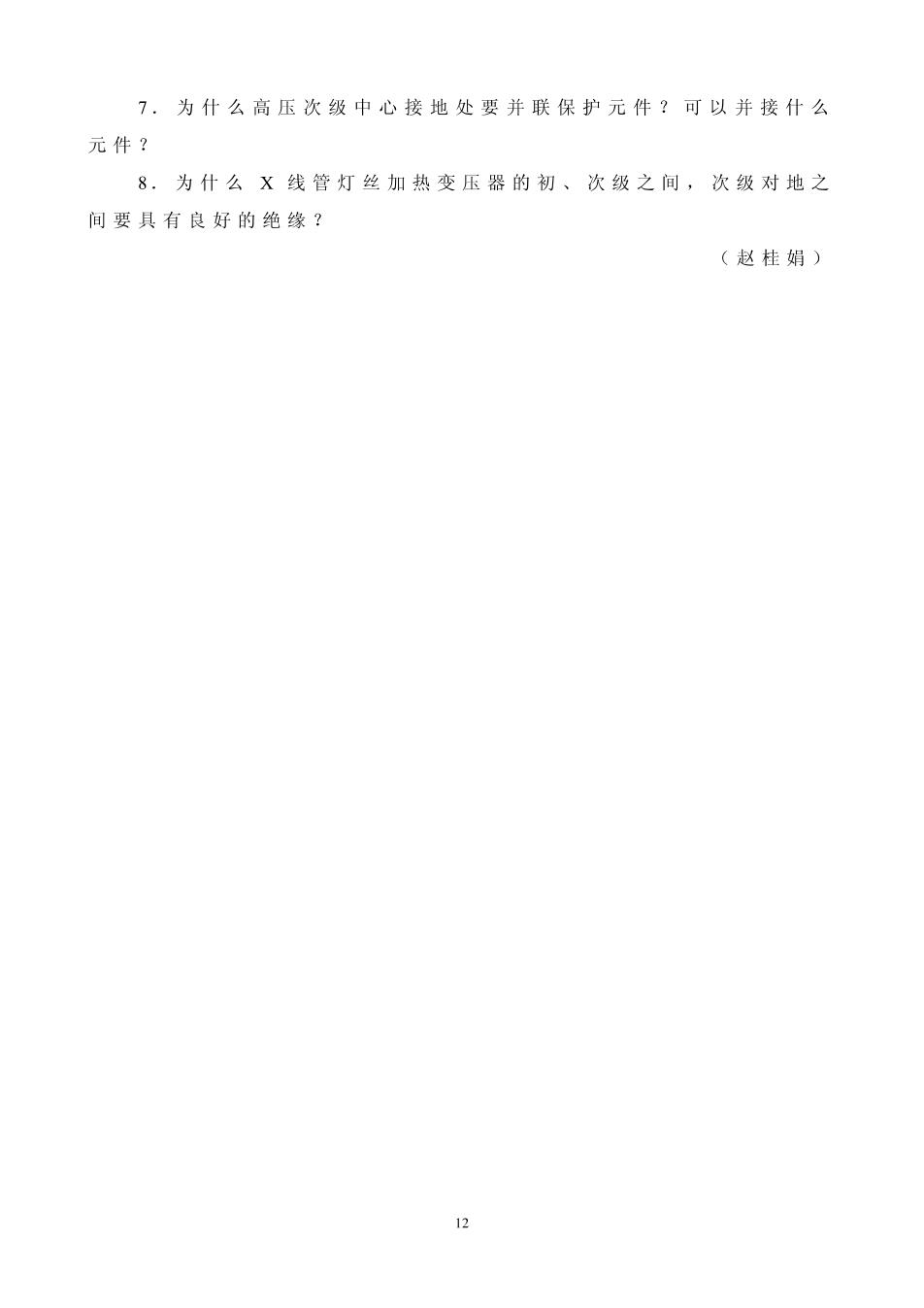

7.为什么高压次级中心接地处要并联保护元件？可以并接什么 元件？ 8.为什么X线管灯丝加热变压器的初、次级之间，次级对地之 间要具有良好的绝缘？ (赵桂娟)
第五章X线机主机单元电路分析 复习指导： 1.了解控制装置的控制方式，各低压元器件的作用、结构与工 作原理。 2.熟悉X线机电路构成。 3。掌握各单元电路的作用、结构与工作原理。 习题： 一、名词解释 1.三钮制控制 2.二钮制控制 3.单钮制控制 4.零钮制控制 5.电容电流 二、填空题 1.单钮制控制的X线机摄影时，操作人员只需要选定 即可进行曝光。 2.零钮制控制的X线机摄影时，操作人员只需要选定 即可进行曝光。 3.X线机自耦变压器的类型有 式和 式两种，多 采用 结构形式。 4.空间电荷补偿变压器的补偿方法有 法和 法 两种。 5.X线机中千伏表(kV表)是用来 的仪表。 6.X线机中毫安表是用米 的仪表。 7.在X线机电路中毫安表串联接在 的电路中，实物安 装在 上。 8。工频X线机管电压的补偿方法常用 和 9.高压次级电路的作用是：和 10.电容电流是交流电，常见的抵偿方式有两种： 和」 3
11.X线管灯丝加热电路分为灯丝加热变压器和灯丝加热 变压器 两部分。 12.在三钮制控制X线机主机系统中，每次摄影都必须重复地分 别调节三个参量： 、 一。其中 决定X线影 像的对比度， 与的乘积决定影像的密度和清晰度；在单 钮制控制主机系统中，采用自动曝光控时，自动曝光控时电路的实质 是限时电路。自动曝光系统主要有两种不同形式的自动曝光控 制，即以荧光效应控制的 式和通用范围较广的 式。 三、单项选择题 1。X线机的低压部件中无 A.自耦变压器B,空间电荷抵偿器C.控制开关 D.灯丝加热变压器E.稳压器 2.工频X线机供电的总枢纽是 A.高压变压器B.外电源C.灯丝变压器 D.稳压器E.自耦变压器 3.关于谐振式磁饱和稳压器的叙述，正确的是 A.稳压器的铁心同普通变压器 B,输出电压稳定，变化率仅为1% C.它是利用铁心磁化曲线的线性特点来设计的 D.电源能量损耗较大 E.目前生产的稳压器效率还不高 4.空间电荷补偿变压器的作用是 A.主要用来调节管电流 B.补偿因管电流的变化而带来的管电压的变化 C.补偿电源电压的变化而带来的灯丝加热电压的变化 D.补偿电源电压的变化而带来的管电压的变化 E,补偿因管电压的变化而带来的管电流的变化 5.千伏表两端的工作电压一般为 A.数十伏B.数百伏C.数千伏 D.40~100千伏E.40-125千伏 14

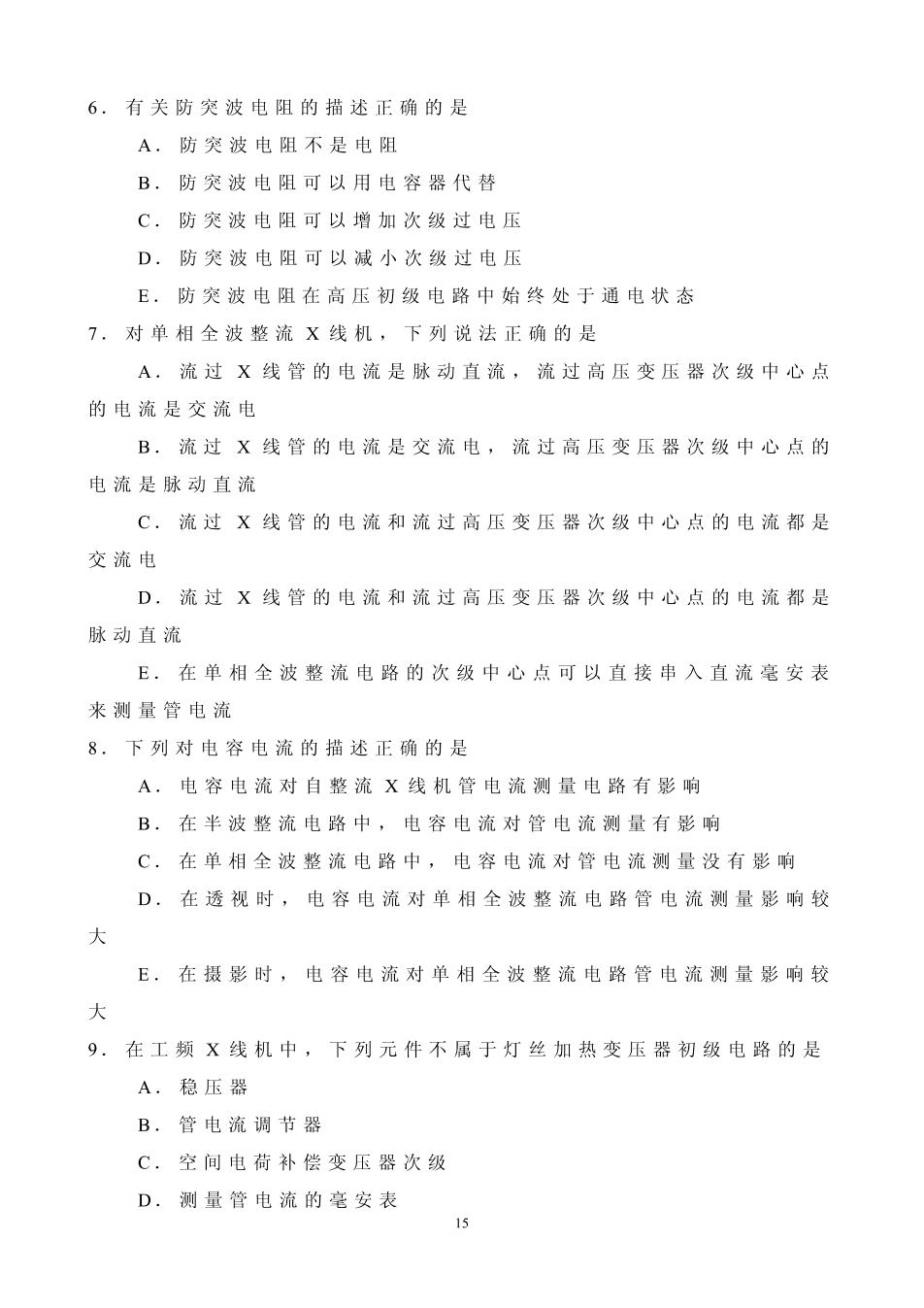

6,有关防突波电阻的描述正确的是 A,防突波电阻不是电阻 B.防突波电阻可以用电容器代替 C.防突波电阻可以增加次级过电压 D.防突波电阻可以减小次级过电压 E,防突波电阻在高压初级电路中始终处于通电状态 7.对单相全波整流X线机，下列说法正确的是 A,流过X线管的电流是脉动直流，流过高压变压器次级中心点 的电流是交流电 B.流过X线管的电流是交流电，流过高压变压器次级中心点的 电流是脉动直流 C.流过X线管的电流和流过高压变压器次级中心点的电流都是 交流电 D.流过X线管的电流和流过高压变压器次级中心点的电流都是 脉动直流 E。在单相全波整流电路的次级中心点可以直接串入直流毫安表 来测量管电流 8.下列对电容电流的描述正确的是 A.电容电流对自整流X线机管电流测量电路有影响 B.在半波整流电路中，电容电流对管电流测量有影响 C.在单相全波整流电路中，电容电流对管电流测量没有影响 D.在透视时，电容电流对单相全波整流电路管电流测量影响较 大 E,在摄影时，电容电流对单相全波整流电路管电流测量影响较 大 9.在工频X线机中，下列元件不属于灯丝加热变压器初级电路的是 A.稳压器 B.管电流调节器 C.空间电荷补偿变压器次级 D.测量管电流的毫安表 15
