1.2数控机床组成与分类 计算机数控装量 ·组成：计 板，通讦 控制软件 ·作用 打阳严的 处理 动装置和 PLC 20
20 主要内容 •组成：计算机系统、位置控制板、PLC接口 板，通讯接口板、特殊功能模块以及相应的 控制软件。 •作用：根据输入的零件加工程序进行相应的 处理，然后输出控制命令到伺服驱动装置和 PLC。CNC装置是CNC系统的核心。 计算机数控装置 1.2 数控机床组成与分类

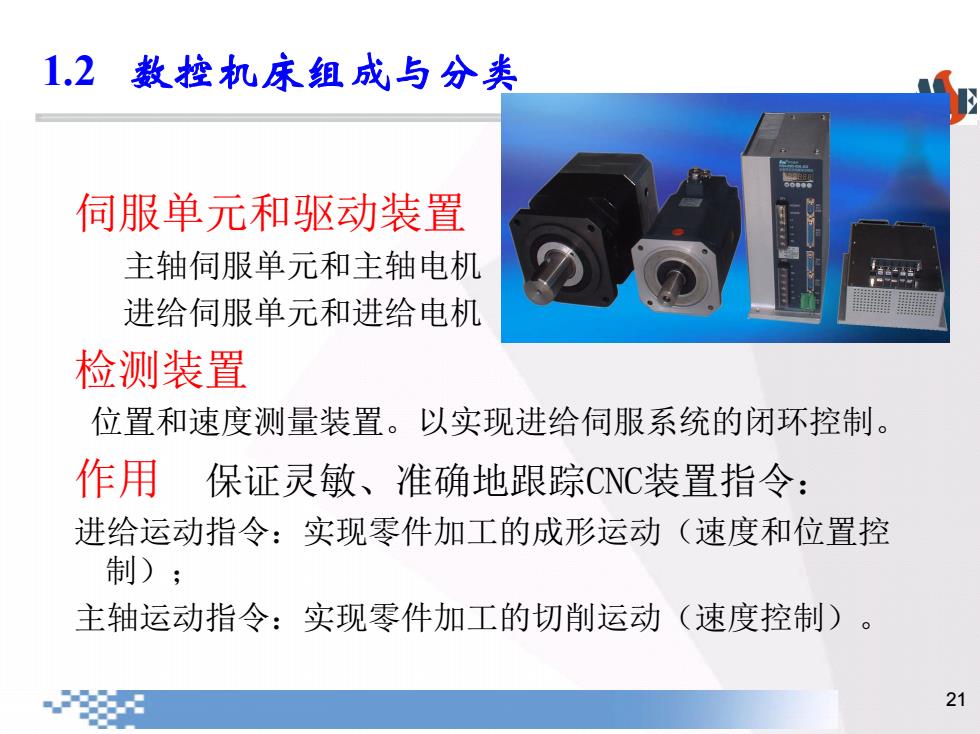

1.2数控机床组成与分类 伺服单元和驱动装置 主轴伺服单元和主轴电机 进给同服单元和进给电机 检测装置 位置和速度测量装置。以实现进给伺服系统的闭环控制。 作用 保证灵敏、准确地跟踪CNC装置指令： 进给运动指令：实现零件加工的成形运动（速度和位置控 制)； 主轴运动指令：实现零件加工的切削运动（速度控制）。 21
21 伺服单元和驱动装置 主要内容 主轴伺服单元和主轴电机 进给伺服单元和进给电机 检测装置 位置和速度测量装置。以实现进给伺服系统的闭环控制。 作用 保证灵敏、准确地跟踪CNC装置指令： 进给运动指令：实现零件加工的成形运动（速度和位置控 制）； 主轴运动指令：实现零件加工的切削运动（速度控制）。 1.2 数控机床组成与分类
