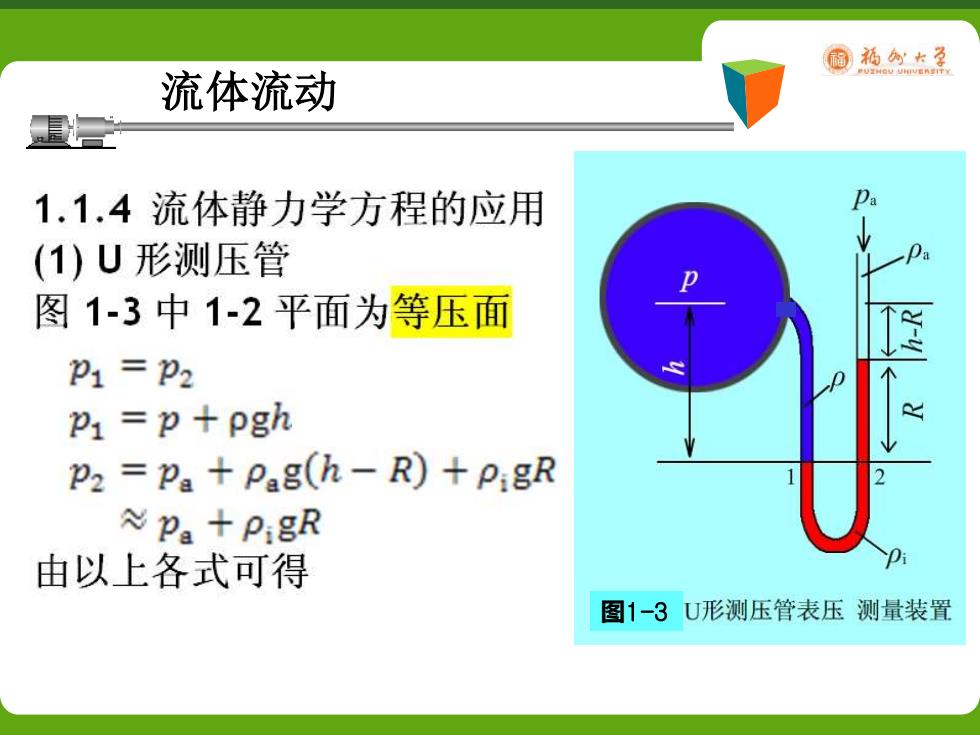

图福创大孕 流体流动 1.1.4流体静力学方程的应用 (1)U形测压管 图1-3中1-2平面为等压面 p1=P2 D1 =p+pgh P2=Pa Pag(h-R)+pigR NPa十PgR 由以上各式可得 图1-3U形测压管表压测量装置
流体流动 图1-3

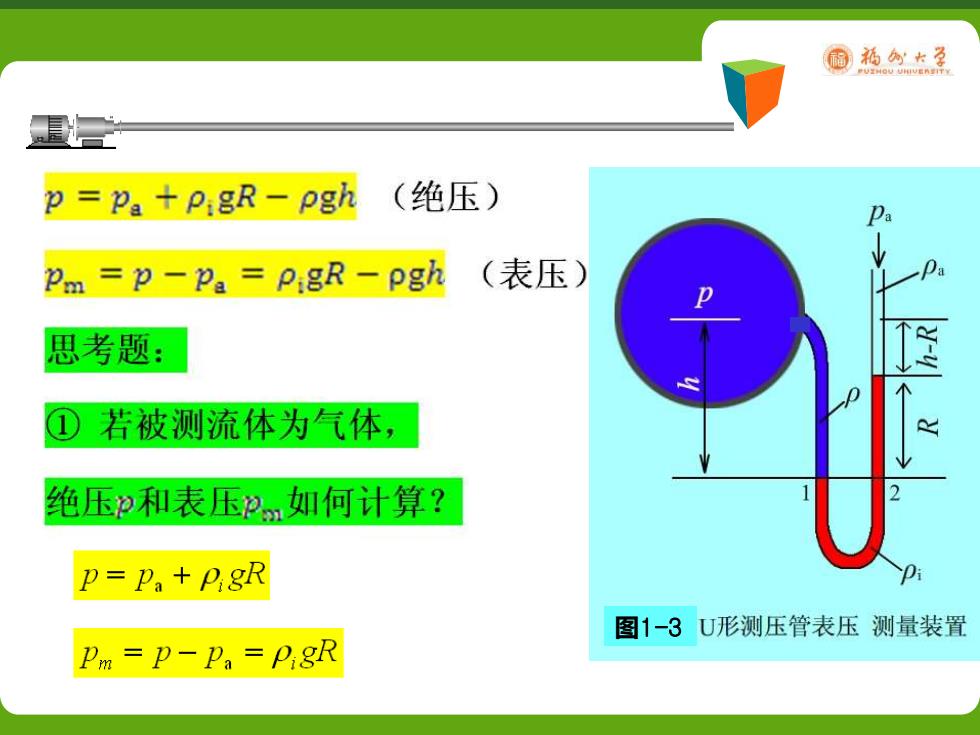

福福卡学 p=Pa +pigR-pgh (绝压) Pm=p-Pa =PigR-pgh (表压) 思考题： ☒ ①若被测流体为气体， 绝压p和表压2如何计算？ p=P +PgR 图1-3U形测压管表压测量装置 Pm=卫-P=P,gR
图1-3

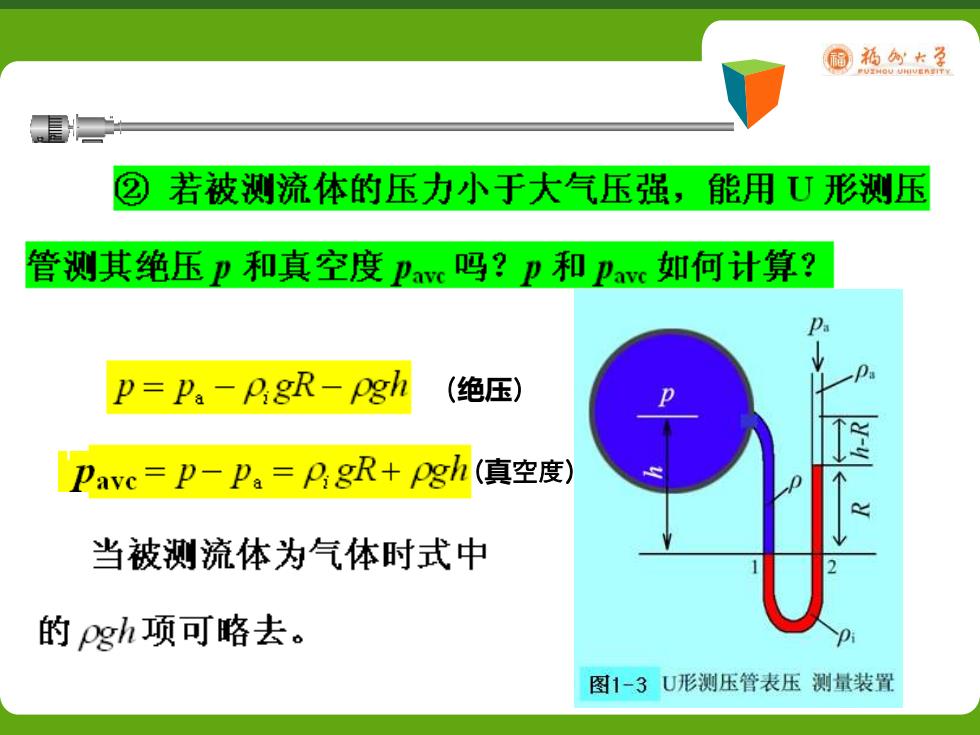

面扬创大3 ②若被测流体的压力小于大气压强，能用U形测压 管测其绝压p和真空度Pavc吗？p和Pavc如何计算？ p=P.-PgR-pgh (绝压) Pavc=p-Pa=PgR+Pgh(真空度) 当被测流体为气体时式中 的Pgh项可略去。 图1-3U形测压管表压测量装置
(绝压） （真空度）

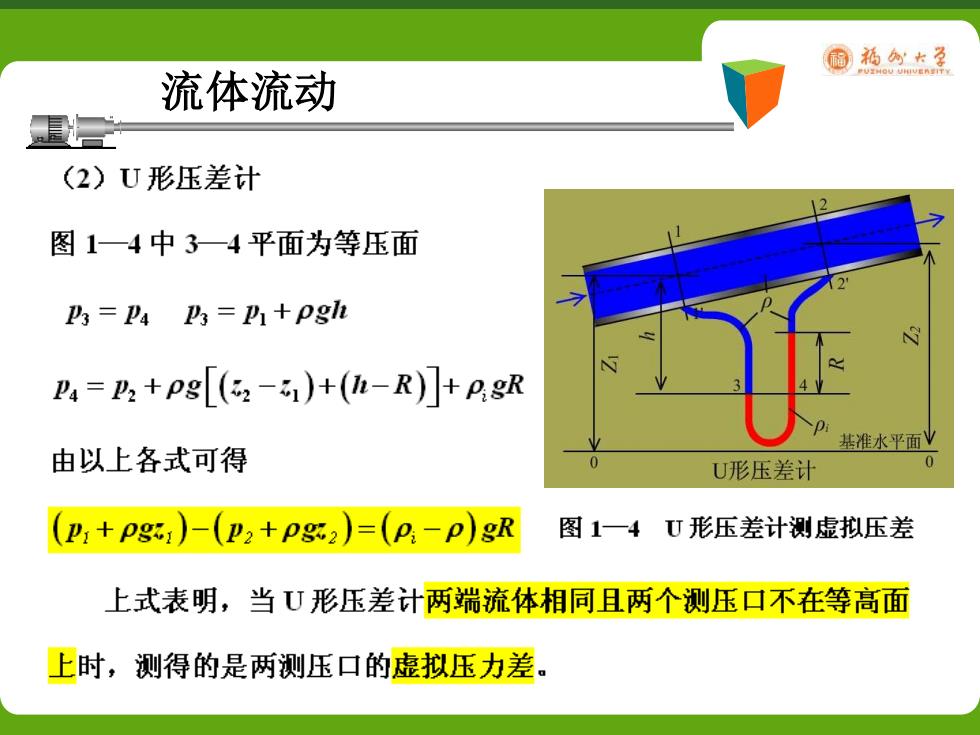

福福卡学 流体流动 (2)U形压差计 图1一4中3一4平面为等压面 =P43=1+Pgh 4=+Pg[(?-)+(h-R)]+AgR 基准水平面V 由以上各式可得 U形压差计 0 (P1+Pg）-(2+pg2）=(p:-p)gR 图1一4·形压差计测虚拟压差 上式表明，当U形压差计两端流体相同且两个测压口不在等高面 上时，测得的是两测压口的虚拟压力差
流体流动
雨福加大学 流体流动 当管道水平放置，两测压口处于等高面上（如图1一4a所示）时， 1=2,U形压差计才能直接测得两点的压力差，即 P:-P2=(p.-p)gR 对于一般情况（两个 测压口不在等高面上)， 压差应由下式计算 P,-2=(A-p)gR+pg(32-) U形压差计 图1一4a·形压差计测压力差 若被测流体为气体，压力差的计算式可如何简化？压力差和虚拟压 力差的差别很大吗？
流体流动 置
