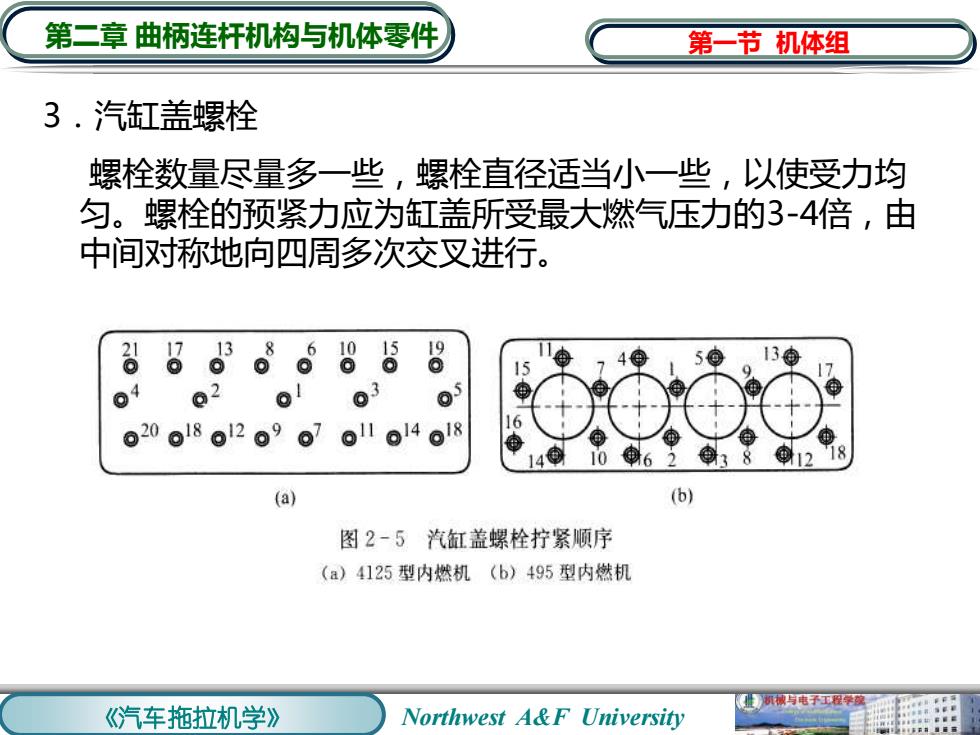

第二章曲柄连杆机构与机体零件 第一节机体组 3.汽缸盖螺栓 螺栓数量尽量多一些，螺栓直径适当小一些，以使受力均 匀。螺栓的预紧力应为缸盖所受最大燃气压力的3-4倍，由 中间对称地向四周多次交叉进行。 13® 15 4® @2 03 o20018o120907011⊙14o18 146 (a) (b) 图2-5汽缸盖螺栓拧紧顺序 (a)4125型内燃机(b)495型内燃机 址款械与电子工程学候 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第二章 曲柄连杆机构与机体零件 3．汽缸盖螺栓 螺栓数量尽量多一些，螺栓直径适当小一些，以使受力均 匀。螺栓的预紧力应为缸盖所受最大燃气压力的3-4倍，由 中间对称地向四周多次交叉进行。 第一节 机体组
第二章曲柄连杆机构与机体零件 第二节活塞连杆组 、 活塞组 活塞组包括活塞、活塞环和活塞销等零件。其功用是与汽缸， 汽缸盖构成工作容积和燃烧室容积；承受燃气压力并通过连杆传 给曲轴；密封汽缸，以防燃气漏入曲轴箱和机油进入汽缸。 1.活塞广泛采用铝合金，少数 也有采用铸铁和而耐热钢。 (1)活塞顶部顶部的形状、凹坑 的大小必须满足混合气的形成与燃 烧。 （2)活塞防漏部有2-5道环槽 环槽中装有活塞环，主要起密封作 用，另外，可通过活塞环将热量传 给汽缸壁。 （3)活塞销座用以安装活塞销。 图2-6活塞组结构剖视图 1.活塞顶部2.活塞防漏部3.活塞环 (4)活塞裙部起导向作用并承受 4.活塞销座5.活塞销6.活塞销锁环 侧压力。 7.活塞裙部8.加强肋 机与电子工程学 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第二章 曲柄连杆机构与机体零件 一、活塞组 活塞组包括活塞、活塞环和活塞销等零件。其功用是与汽缸、 汽缸盖构成工作容积和燃烧室容积；承受燃气压力并通过连杆传 给曲轴；密封汽缸，以防燃气漏入曲轴箱和机油进入汽缸。 1．活塞 广泛采用铝合金，少数 也有采用铸铁和耐热钢。 （1）活塞顶部 顶部的形状、凹坑 的大小必须满足混合气的形成与燃 烧。 （2）活塞防漏部 有2－5道环槽， 环槽中装有活塞环，主要起密封作 用，另外，可通过活塞环将热量传 给汽缸壁。 （3）活塞销座 用以安装活塞销。 （4）活塞裙部 起导向作用并承受 侧压力。 第二节 活塞连杆组
