4.2.1核心层 核心层的作用 主要是负责进行数据 的快速转发以及整个城域网路由表的维 护，同时实现与P广域骨干网的互联， 提供城市的高速P数据出口。 核心层设备一一般采用高端路由器。 网络结构一核心节点间原则上采用网 状或半网状连接
11 核心层的作用——主要是负责进行数据 的快速转发以及整个城域网路由表的维 护，同时实现与IP广域骨干网的互联， 提供城市的高速IP数据出口。 核心层设备—— 一般采用高端路由器。 网络结构——核心节点间原则上采用网 状或半网状连接。 4.2.1 核心层
4.2.2汇聚层 1、汇聚层的功能 (1)汇聚接入节点，解决接入节点到核心层节点间光 纤资源紧张的问题。 -(2)实现接入用户的可管理性，当接入层节点设备不 能保证用户流量控制时，需要由汇聚层设备提供用户 流量控制及其他策略管理功能。 一(3)除基本的数据转发业务外，汇聚层还必须能够提 供必要的服务层面的功能，包括带宽的控制、数据流 QoS优先级的管理、安全性的控制、P地址翻译NAT 等功能
12 – 1、汇聚层的功能 – （1）汇聚接入节点，解决接入节点到核心层节点间光 纤资源紧张的问题。 – （2）实现接入用户的可管理性，当接入层节点设备不 能保证用户流量控制时，需要由汇聚层设备提供用户 流量控制及其他策略管理功能。 – （3）除基本的数据转发业务外，汇聚层还必须能够提 供必要的服务层面的功能，包括带宽的控制、数据流 QoS优先级的管理、安全性的控制、IP地址翻译NAT 等功能。 4.2.2 汇聚层
2、汇聚层的典型设备 汇聚层的典型设备有中高端路由器、三 层交换机以及宽等带接入服务器等。 宽带接入服务器(BAS)主要负责宽带 接入用户的认证、地址管理、路由、计 费、业务控制、安全和QOS保障等
13 汇聚层的典型设备有中高端路由器、三 层交换机以及宽等带接入服务器等。 宽带接入服务器（BAS）主要负责宽带 接入用户的认证、地址管理、路由、计 费、业务控制、安全和QOS保障等。 2、汇聚层的典型设备

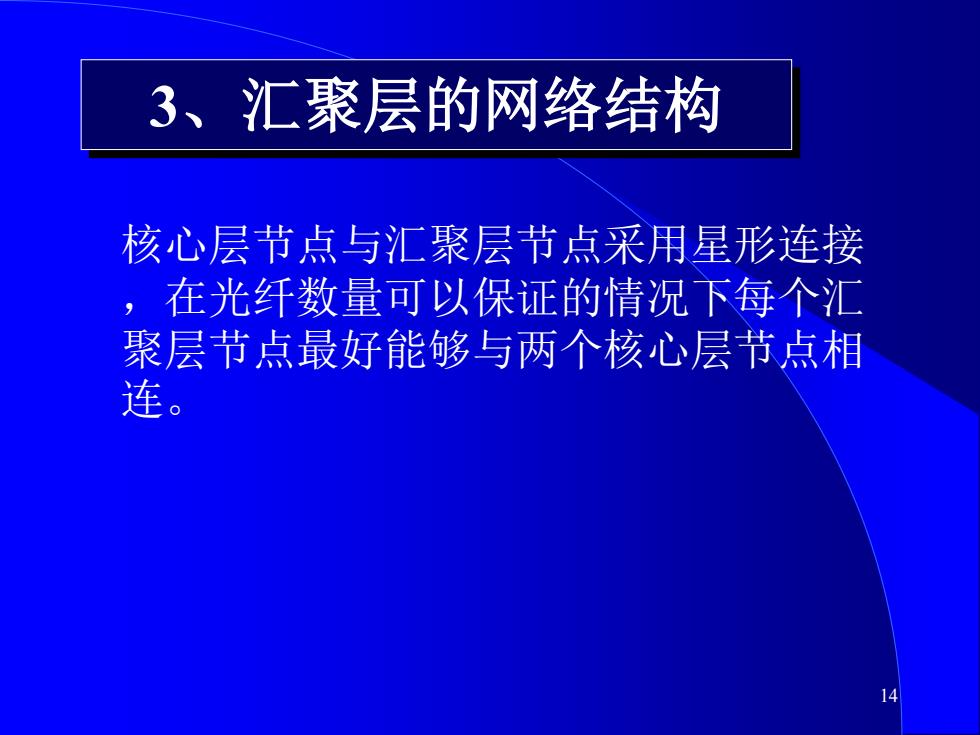

3、汇聚层的网络结构 核心层节点与汇聚层节点采用星形连接 ,在光纤数量可以保证的情况下每个汇 聚层节点最好能够与两个核心层节点相 连
14 核心层节点与汇聚层节点采用星形连接 ，在光纤数量可以保证的情况下每个汇 聚层节点最好能够与两个核心层节点相 连。 3、汇聚层的网络结构
4.2.3接入层 接入层的作用一 负责提供各种类型用 户的接入，在有需要时提供用户流量控 制功能。 宽带P城域网接入层常用的宽带接入技 术主要有：ADSL、HFC、FTTX+LAN和 无线宽带接入等
15 接入层的作用——负责提供各种类型用 户的接入，在有需要时提供用户流量控 制功能。 宽带IP城域网接入层常用的宽带接入技 术主要有：ADSL、HFC、FTTX+LAN和 无线宽带接入等。 4.2.3 接入层
