宽带P城域网—是一个以P和SDH、 ATM等技术为基础，集数据、语音、视 频服务为一体的高带宽、多功能、多业 务接入的城域多媒体通信网络。 一个宽带P城域网应该是“基础设施” “应用系统”、“信息系统”三方面 内容的综合
6 宽带IP城域网——是一个以IP和SDH、 ATM等技术为基础，集数据、语音、视 频服务为一体的高带宽、多功能、多业 务接入的城域多媒体通信网络。 一个宽带IP城域网应该是“基础设施” 、“应用系统”、“信息系统”三方面 内容的综合
4.1.2宽带P城域网的特点 一 (1)技术多样，采用P作为核心技术 -(2)基于宽带技术 -(3)接入技术多样化、接入方式灵活 -(4)覆盖面广 -(5)强调业务功能和服务质量 -(6) 投资量大
7 –（1）技术多样，采用IP作为核心技术 –（2）基于宽带技术 –（3）接入技术多样化、接入方式灵活 –（4）覆盖面广 –（5）强调业务功能和服务质量 –（6）投资量大 4.1.2 宽带IP城域网的特点
4.1.3宽带P城域网提供的业务 。话音业务 其它业务 。} 数据业务 ·智能业务等 ·图像业务 。各种增值业务 。IP电话业务 多媒体业务
8 • 话音业务 • 数据业务 •图像业务 其它业务 • 多媒体业务 • IP电话业务 • 各种增值业务 • 智能业务等 4.1.3 宽带IP城域网提供的业务
4.2宽带P城域网的分层结构 为了便于网络的管理、维护和扩展，网 络必须有合理的层次结构。 根据目前的技术现状和发展趋势，一般 将宽带P城域网的结构分为三层：核心 层、汇聚层和接入层。 宽带P城域网分层结构示意图如图4-1所 示

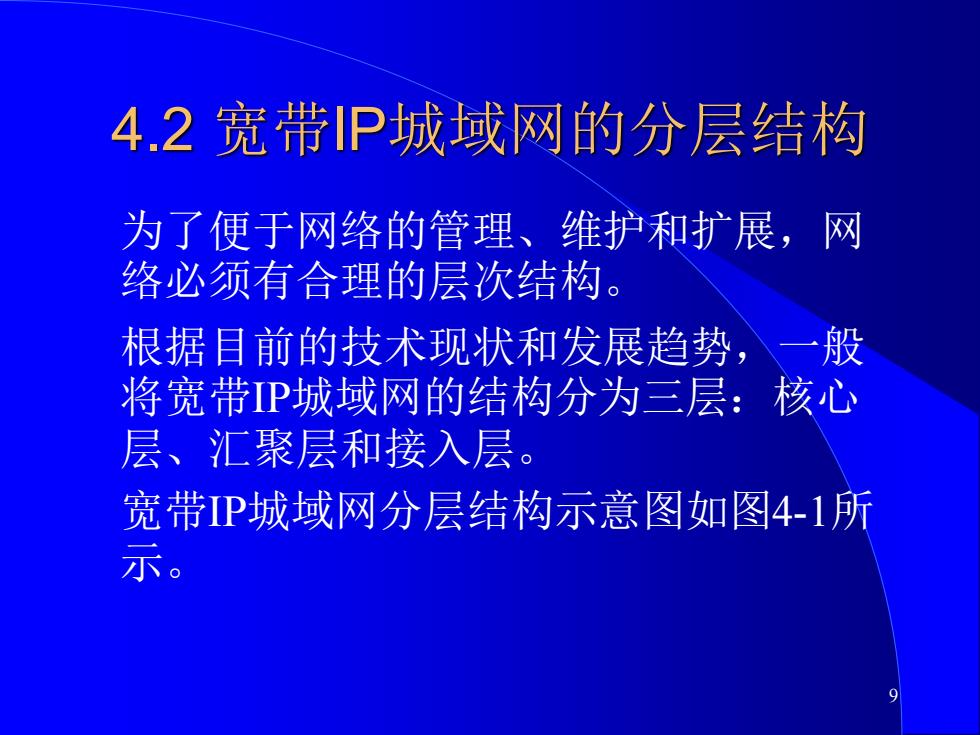

9 4.2 宽带IP城域网的分层结构 为了便于网络的管理、维护和扩展，网 络必须有合理的层次结构。 根据目前的技术现状和发展趋势，一般 将宽带IP城域网的结构分为三层：核心 层、汇聚层和接入层。 宽带IP城域网分层结构示意图如图4-1所 示
广域骨干网 核心层 路由器 麦机 路由器 汇聚层 层 层交换机 接入层 羞机 是是 注：RTU包括ADSL-MODEM和分离器。 图4-1宽带P城域网分层结构示意图 10
10 注：RTU包括ADSL-MODEM和分离器。 图4-1 宽带IP城域网分层结构示意图
