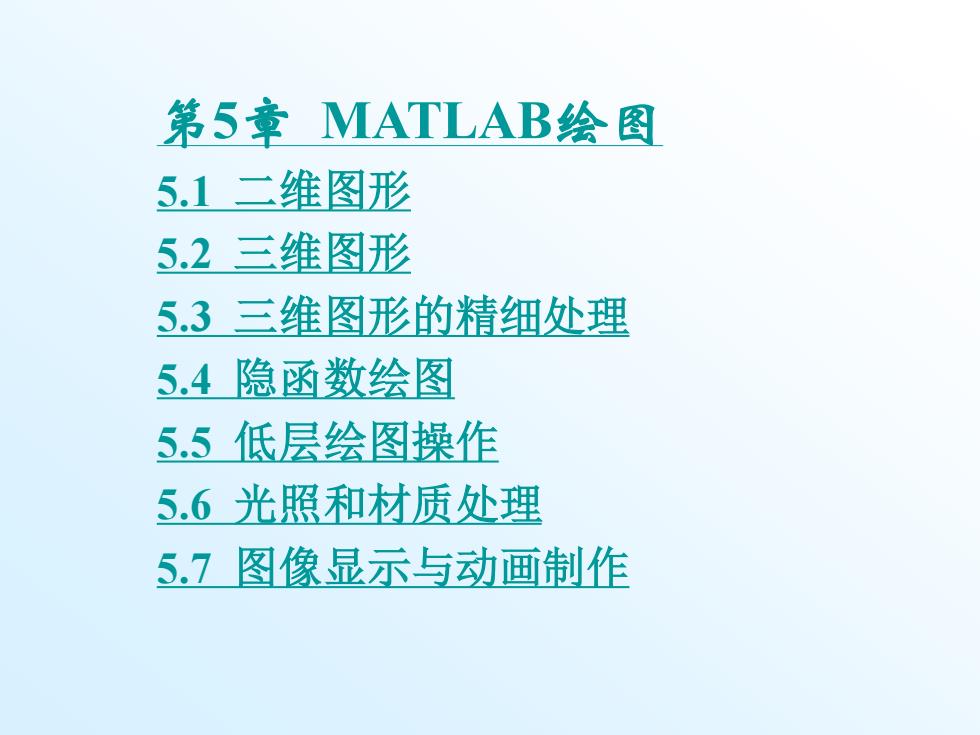

第5章MATLAB绘图 5.1二维图形 5.2三维图形 5.3三维图形的精细处理 5.4隐函数绘图 5.5低层绘图操作 5.6光照和材质处理 5.7图像显示与动画制作
第5章 MATLAB绘图 5.1 二维图形 5.2 三维图形 5.3 三维图形的精细处理 5.4 隐函数绘图 5.5 低层绘图操作 5.6 光照和材质处理 5.7 图像显示与动画制作
5.1二维图形 5.1.1绘制二维曲线的基本函数 1.plot函数的基本用法 plot函数的基本调用格式为： plot(x,y) 其中x和y为长度相同的向量，分别用于存储x坐标和 y坐标数据
5.1 二维图形 5.1.1 绘制二维曲线的基本函数 1. plot函数的基本用法 plot函数的基本调用格式为： plot(x,y) 其中x和y为长度相同的向量，分别用于存储x坐标和 y坐标数据
例5.1在0≤X≤2π区间内，绘制曲线y-2e0.5sin(2πx)。 程序如下： x=0:pi/100:2*pi; y=2*exp(0.5*x).*sin(2*pi*x); plot(x,y)
例5.1 在0≤X≤2区间内，绘制曲线y=2e-0.5xsin(2πx)。 程序如下： x=0:pi/100:2*pi; y=2*exp(-0.5*x).*sin(2*pi*x); plot(x,y)

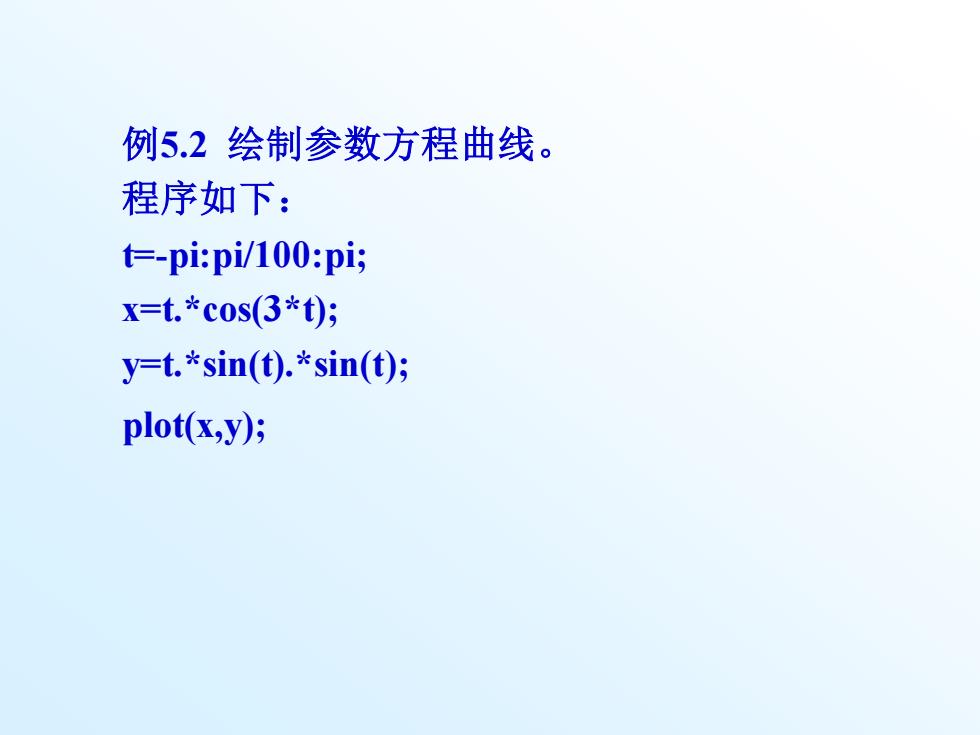

例5.2绘制参数方程曲线。 程序如下： t=-pi:pi/100:pi; X=t.*c0s(3*t); y=t.*sin(t).*sin(t); plot(x,y);
例5.2 绘制参数方程曲线。 程序如下： t=-pi:pi/100:pi; x=t.*cos(3*t); y=t.*sin(t).*sin(t); plot(x,y);
说明： (1)当x,y是同维矩阵时，则以x,y对应列元素为 横、纵坐标分别绘制曲线，曲线条数等于矩阵 的列数。 (2)当x是向量，y是有一维与x同维的矩阵时， 则绘制出多根不同色彩的曲线。曲线条数等于 y矩阵的另一维数，x被作为这些曲线共同的横 坐标。 (3)plot函数最简单的调用格式是只包含一个输 入参数：plot(x)
说明： （1）当x,y是同维矩阵时，则以x,y对应列元素为 横、纵坐标分别绘制曲线，曲线条数等于矩阵 的列数。 （2）当x是向量，y是有一维与x同维的矩阵时， 则绘制出多根不同色彩的曲线。曲线条数等于 y矩阵的另一维数，x被作为这些曲线共同的横 坐标。 （3）plot函数最简单的调用格式是只包含一个输 入参数：plot(x)
