7.2.2异步时分技术 数字电话网络中的电路传送模式采用的是同步时分(STD一 Synchronous Time Division)技术作为其传输、复用与交换的 基础，ATM则采用了异步时分(ATD)技术。在前面第1章我 们己经提到，时分意味着复用，即一条物理链路可以由多个逻 辑子信道所共享，各个逻辑子信道占用不同的时间位置，那么 一个很重要的问题是要判别每个时间位置中的信息是属于哪个 逻辑子信道。STD是按照时间位置本身来区分信息是属于哪个 逻辑子信道的，也就是说每个逻辑子信道占用物理链路上固定 的时间位置，每个逻辑子信道上的原始信号按照一定的时间间 隔周期性出现
7.2.2 异步时分技术 ◼ 数字电话网络中的电路传送模式采用的是同步时分（STD— Synchronous Time Division）技术作为其传输、复用与交换的 基础，ATM则采用了异步时分（ATD）技术。在前面第1章我 们已经提到，时分意味着复用，即一条物理链路可以由多个逻 辑子信道所共享，各个逻辑子信道占用不同的时间位置，那么 一个很重要的问题是要判别每个时间位置中的信息是属于哪个 逻辑子信道。STD是按照时间位置本身来区分信息是属于哪个 逻辑子信道的，也就是说每个逻辑子信道占用物理链路上固定 的时间位置，每个逻辑子信道上的原始信号按照一定的时间间 隔周期性出现

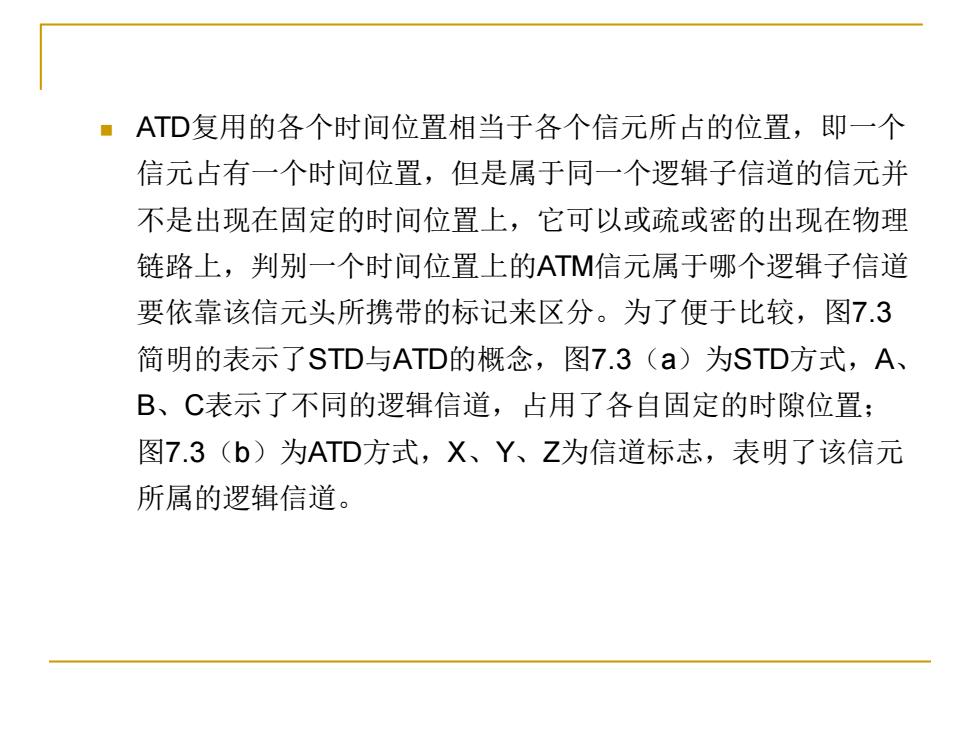

ATD复用的各个时间位置相当于各个信元所占的位置，即一个 信元占有一个时间位置，但是属于同一个逻辑子信道的信元并 不是出现在固定的时间位置上，它可以或疏或密的出现在物理 链路上，判别一个时间位置上的ATM信元属于哪个逻辑子信道 要依靠该信元头所携带的标记来区分。为了便于比较，图7.3 简明的表示了STD与ATD的概念，图7.3(a)为STD方式，A、 B、C表示了不同的逻辑信道，占用了各自固定的时隙位置： 图7.3(b)为ATD方式，X、Y、Z为信道标志，表明了该信元 所属的逻辑信道
◼ ATD复用的各个时间位置相当于各个信元所占的位置，即一个 信元占有一个时间位置，但是属于同一个逻辑子信道的信元并 不是出现在固定的时间位置上，它可以或疏或密的出现在物理 链路上，判别一个时间位置上的ATM信元属于哪个逻辑子信道 要依靠该信元头所携带的标记来区分。为了便于比较，图7.3 简明的表示了STD与ATD的概念，图7.3（a）为STD方式，A、 B、C表示了不同的逻辑信道，占用了各自固定的时隙位置； 图7.3（b）为ATD方式，X、Y、Z为信道标志，表明了该信元 所属的逻辑信道

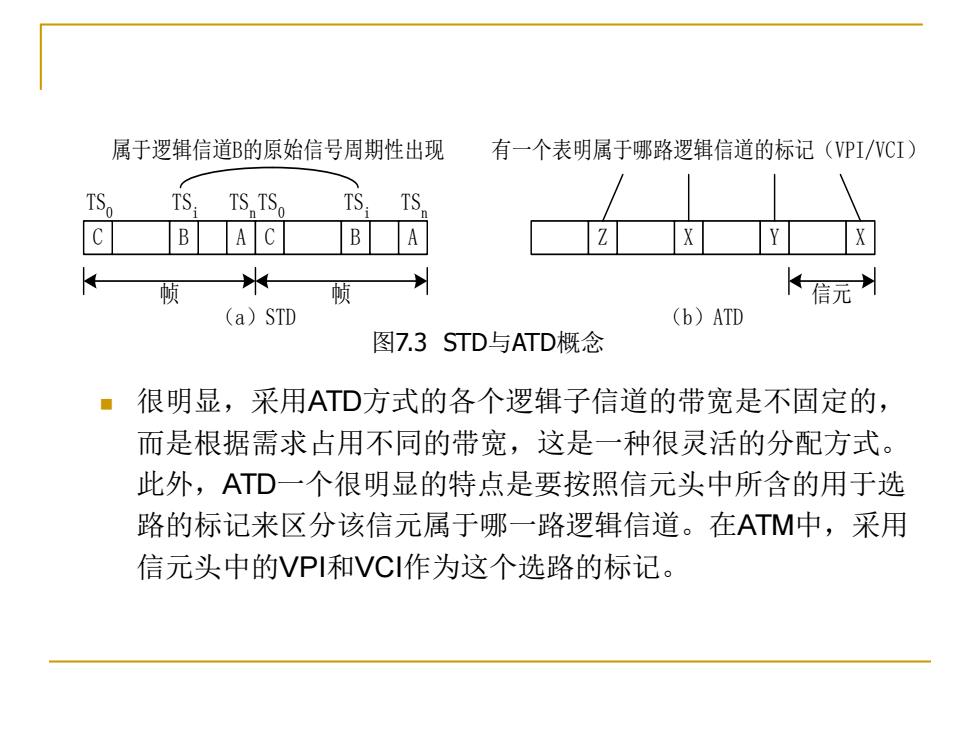

属于逻辑信道B的原始信号周期性出现 有一个表明属于哪路逻辑信道的标记(VPI/NCI) TS. TSTS。 TS TS, A C B A (a)STD (b)ATD 图7.3STD与ATD概念 ■很明显，采用ATD方式的各个逻辑子信道的带宽是不固定的， 而是根据需求占用不同的带宽，这是一种很灵活的分配方式。 此外，ATD一个很明显的特点是要按照信元头中所含的用于选 路的标记来区分该信元属于哪一路逻辑信道。在ATM中，采用 信元头中的VPI和VC作为这个选路的标记
◼ 很明显，采用ATD方式的各个逻辑子信道的带宽是不固定的， 而是根据需求占用不同的带宽，这是一种很灵活的分配方式。 此外，ATD一个很明显的特点是要按照信元头中所含的用于选 路的标记来区分该信元属于哪一路逻辑信道。在ATM中，采用 信元头中的VPI和VCI作为这个选路的标记。 Z X Y X 信元 （b）ATD 有一个表明属于哪路逻辑信道的标记（VPI/VCI） B A C B A TS0 C 帧 帧 TSi TSn TS0 TSi TSn （a）STD 属于逻辑信道B的原始信号周期性出现 图7.3 STD与ATD概念
7.2.3面向连接的通信方式 ■ATM采用面向连接的通信方式，即在传送信息之前要建立源到 目的之间的连接，在ATM中这种连接是逻辑的连接，也叫虚连 接。 1、传输通道上的虚通道与虚信道 ■在ATM网络中，传输通道存在于两个ATM交换机之间或ATM交 换机与ATM终端设备之间。在ATM中，我们使用虚通道与虚信 道的概念，可以把一条ATM传输通道（也常常叫做通信线路） 分割成若干个逻辑子信道
7.2.3 面向连接的通信方式 ◼ ATM采用面向连接的通信方式，即在传送信息之前要建立源到 目的之间的连接，在ATM中这种连接是逻辑的连接，也叫虚连 接。 1、传输通道上的虚通道与虚信道 ◼ 在ATM网络中，传输通道存在于两个ATM交换机之间或ATM交 换机与ATM终端设备之间。在ATM中，我们使用虚通道与虚信 道的概念，可以把一条ATM传输通道（也常常叫做通信线路） 分割成若干个逻辑子信道
例如在ATM的一条传输通道上，我们正在同时进行着5个通信， 其中包括向北京方向的3个通信与向广州方向的2个通信，这5 个通信分别占用了该传输通道上不同的逻辑子信道。向北京方 向的3个通信有两个是数据通信，一个是电话通信，向广州方 向的2个通信一个是视频通信，一个是电话通信。于是我们可 以用VPI=1表示向北京方向的通信，VPI=2表示向广州方向 的通信，同时向北京方向的3个通信分别用VC1=4、5、6来标 识，向广州方向的两个通信分别用VC1=5、6来区分
◼ 例如在ATM的一条传输通道上，我们正在同时进行着5个通信， 其中包括向北京方向的3个通信与向广州方向的2个通信，这5 个通信分别占用了该传输通道上不同的逻辑子信道。向北京方 向的3个通信有两个是数据通信，一个是电话通信，向广州方 向的2个通信一个是视频通信，一个是电话通信。于是我们可 以用VPI = 1表示向北京方向的通信，VPI = 2表示向广州方向 的通信，同时向北京方向的3个通信分别用VCI = 4、5、6来标 识，向广州方向的两个通信分别用VCI = 5、6来区分
