3、特殊信元 ■在物理层上的预分配信头值如表7.2所示。含有表中信头值的 信元都是物理层使用的信元，这类信元不送往ATM层，只是在 物理层处理。由于在物理层使用，这些信元头不具有PT、 CLP以及GFC字段的含义。 表7.2供物理层使用的预分配信头值 信元类型 第一字节 第2字节 第3字节 第4字节 空闲信元 00000000 00000000 00000000 00000001 物理层ONM信元 00000000 00000000 00000000 00001001 留给物理层使用的信元 PPPPOOOO 00000000 00000000 0000PT1 P:可供物理层使用的比特
3、特殊信元 ◼ 在物理层上的预分配信头值如表7.2所示。含有表中信头值的 信元都是物理层使用的信元，这类信元不送往ATM层，只是在 物理层处理。由于在物理层使用，这些信元头不具有PTI、 CLP以及GFC字段的含义
■空闲信元(idle cell)是由物理层产生的不包含用户信息的单 元，是物理层为了将信元流的速率适配到所用传输媒体的载荷 能力而插入的信元。 ■物理层OAM信元(physical layer OAM cell))包含了和物理层 有关的操作维护信息。 ■在ATM层上预分配信元头值如表7.3以及表7.4所示
◼ 空闲信元（idle cell）是由物理层产生的不包含用户信息的单 元，是物理层为了将信元流的速率适配到所用传输媒体的载荷 能力而插入的信元。 ◼ 物理层OAM信元（physical layer OAM cell）包含了和物理层 有关的操作维护信息。 ◼ 在ATM层上预分配信元头值如表7.3以及表7.4所示
表7.3江信头的预分配值 信元类型 VPI VCI PTI CIP 未分配信元 00000000 000000000000000 0 元信令信元 0000000 000000000001 0A0 B 一般广播信元 00000000 000000000000010 OAA A:可供ATM层使用的比特B:被发端实体置O的比特 -:可为任意值 表7.4】 肛信头的预分配值 信头类型 VPI VCI PTI CIP 未分配信元 000000000000 0000000000000000 -:可为任意值
■未分配信元(Unassigned Cell)是由ATM层产生的不包含用 户信息的信元。当发送侧没有信息要发送时，ATM层就向传输 线上插入未分配信元，使收发两侧能异步工作。未分配信元与 物理层空闲信元分别在各自的层上保证了发送器和接收器能完 全异步工作，所不同的是未分配信元在ATM层与物理层都能看 到，未分配信元在物理层上按照一般的ATM层信元对待，而空 闲信元只能在物理层看到
◼ 未分配信元（Unassigned Cell）是由ATM层产生的不包含用 户信息的信元。当发送侧没有信息要发送时，ATM层就向传输 线上插入未分配信元，使收发两侧能异步工作。未分配信元与 物理层空闲信元分别在各自的层上保证了发送器和接收器能完 全异步工作，所不同的是未分配信元在ATM层与物理层都能看 到，未分配信元在物理层上按照一般的ATM层信元对待，而空 闲信元只能在物理层看到

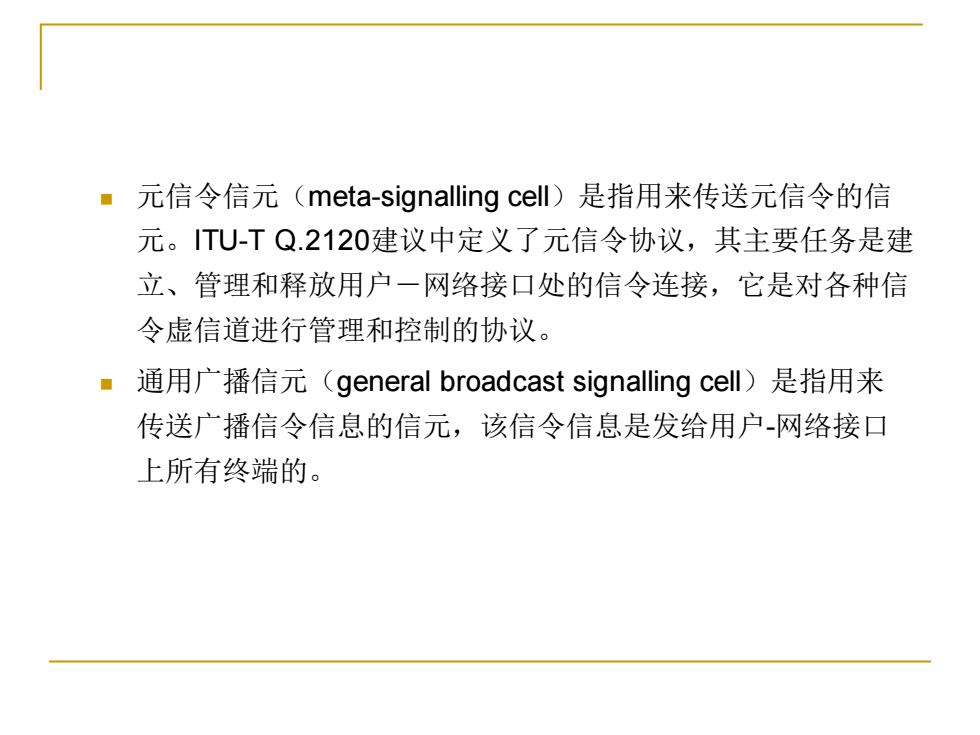

■元信令信元(meta-signalling cell)是指用来传送元信令的信 元。TU-TQ.2120建议中定义了元信令协议，其主要任务是建 立、管理和释放用户一网络接口处的信令连接，它是对各种信 令虚信道进行管理和控制的协议。 ■通用广播信元(general broadcast signalling cell)是指用来 传送广播信令信息的信元，该信令信息是发给用户-网络接口 上所有终端的
◼ 元信令信元（meta-signalling cell）是指用来传送元信令的信 元。ITU-T Q.2120建议中定义了元信令协议，其主要任务是建 立、管理和释放用户－网络接口处的信令连接，它是对各种信 令虚信道进行管理和控制的协议。 ◼ 通用广播信元（general broadcast signalling cell）是指用来 传送广播信令信息的信元，该信令信息是发给用户-网络接口 上所有终端的
