■这样在这条传输通道上就共有5种不同的信道标记VPINVC1来标 识5个逻辑子信道，进而表示5个通信。如图7.4所示。这样， 我们可以认为，在这条传输通道中所有VPI=1的信元属于同 一个子信道，所有VPI=2的信元属于另一个子信道，我们把 这两个子信道叫做虚通道(VP.-Virtual Path),并认为ATM 信元头中的VPI就是区别不同虚通道的标识。同样每条虚通道 又可以进一步划分为子信道，我们称之为虚信道(VC-Virtual Channel),并且ATM信元头中的VCl就是区别不同虚信道的 标识
◼ 这样在这条传输通道上就共有5种不同的信道标记VPI/VCI来标 识5个逻辑子信道，进而表示5个通信。如图7.4所示。这样， 我们可以认为，在这条传输通道中所有VPI = 1的信元属于同 一个子信道，所有VPI = 2的信元属于另一个子信道，我们把 这两个子信道叫做虚通道（VP--Virtual Path），并认为ATM 信元头中的VPI就是区别不同虚通道的标识。同样每条虚通道 又可以进一步划分为子信道，我们称之为虚信道（VC--Virtual Channel），并且ATM信元头中的VCI就是区别不同虚信道的 标识

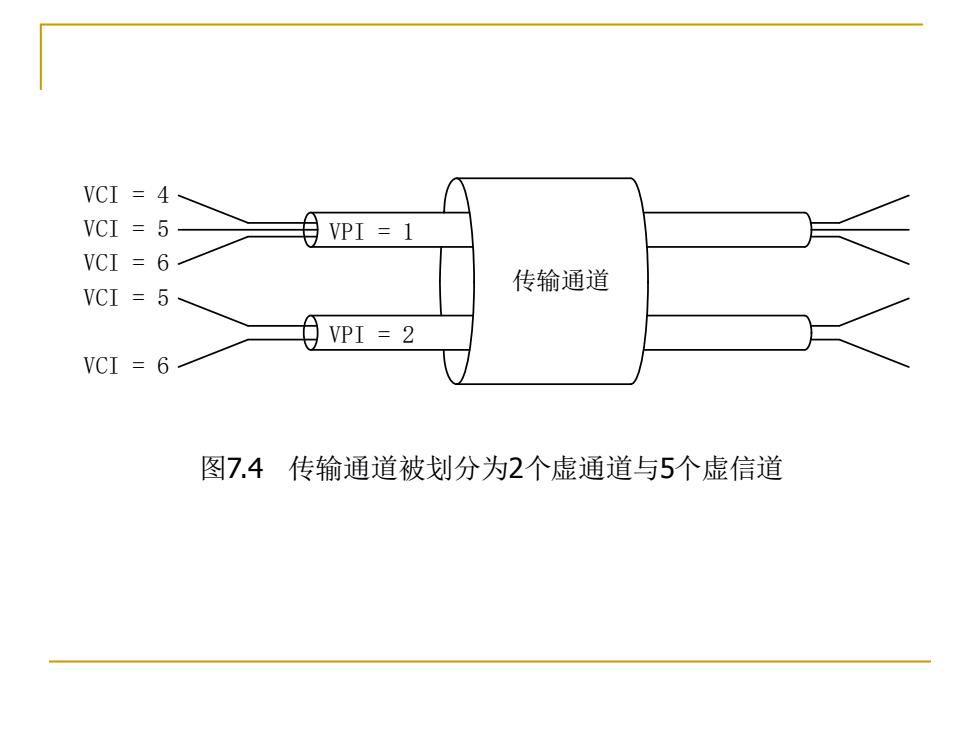

VCI=4 VCI =5 VPI 1 VCI =6 传输通道 VCI =5 VPI =2 VCI =6 图7.4传输通道被划分为2个虚通道与5个虚信道
传输通道 VPI = 1 VPI = 2 VCI = 4 VCI = 5 VCI = 6 VCI = 5 VCI = 6 图7.4 传输通道被划分为2个虚通道与5个虚信道

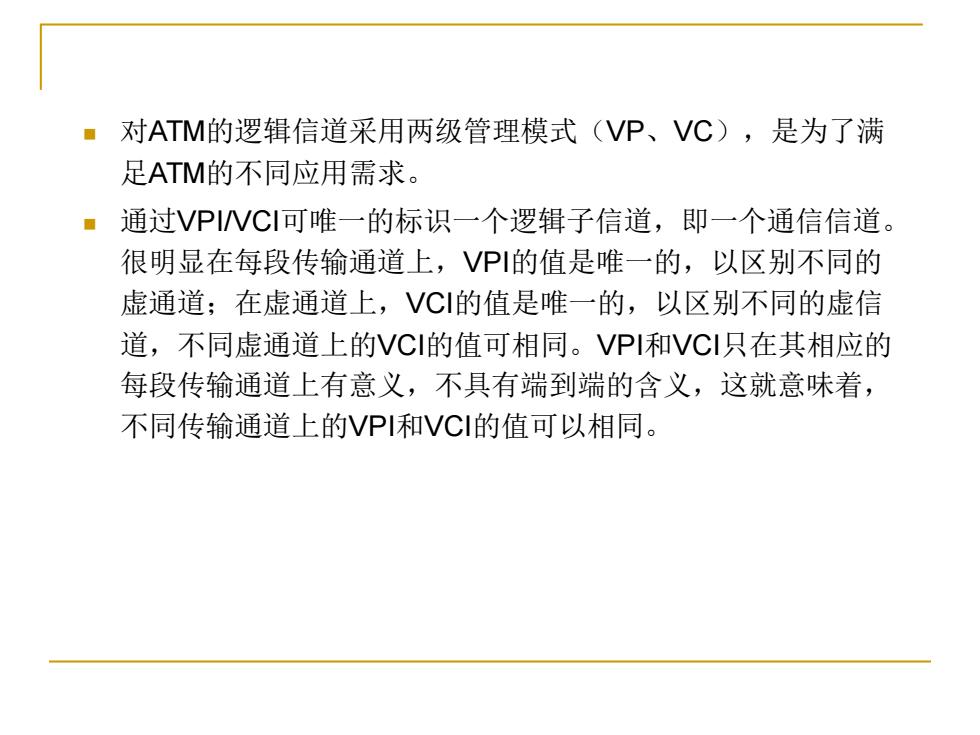

对ATM的逻辑信道采用两级管理模式(VP、VC),是为了满 足ATM的不同应用需求。 ■通过VPINC可唯一的标识一个逻辑子信道，即一个通信信道。 很明显在每段传输通道上，VP的值是唯一的，以区别不同的 虚通道；在虚通道上，VC的值是唯一的，以区别不同的虚信 道，不同虚通道上的VC的值可相同。VPI和VC只在其相应的 每段传输通道上有意义，不具有端到端的含义，这就意味着， 不同传输通道上的VPI和VC的值可以相同
◼ 对ATM的逻辑信道采用两级管理模式（VP、VC），是为了满 足ATM的不同应用需求。 ◼ 通过VPI/VCI可唯一的标识一个逻辑子信道，即一个通信信道。 很明显在每段传输通道上，VPI的值是唯一的，以区别不同的 虚通道；在虚通道上，VCI的值是唯一的，以区别不同的虚信 道，不同虚通道上的VCI的值可相同。VPI和VCI只在其相应的 每段传输通道上有意义，不具有端到端的含义，这就意味着， 不同传输通道上的VPI和VCI的值可以相同
每一时刻正在进行的通信有可能是不同的，因而传输通道上的 VP和VC的值，在不同的时刻其含义是不同的。例如：在早 晨某一时刻，某传输通道上VPI=2、VCl=5的逻辑子信道用 于传送的是向北京方向的一个电话通信；到了中午，这个通话 己经结束，这时，又有用户开始与天津一个用户进行数据通信， 这个通信在这个传输通道上仍可能用VPI=2、VCl=5来表示。 ·在一个通信过程中，传输通道上的VPINC始终表示这个通信， 当这个通信结束后，它使用的这个VPINC就又可以改为其它 通信所用
◼ 每一时刻正在进行的通信有可能是不同的，因而传输通道上的 VPI和VCI的值，在不同的时刻其含义是不同的。例如：在早 晨某一时刻，某传输通道上VPI = 2、VCI = 5的逻辑子信道用 于传送的是向北京方向的一个电话通信；到了中午，这个通话 已经结束，这时，又有用户开始与天津一个用户进行数据通信， 这个通信在这个传输通道上仍可能用VPI = 2、VCI = 5来表示。 ◼ 在一个通信过程中，传输通道上的VPI/VCI始终表示这个通信， 当这个通信结束后，它使用的这个VPI/VCI就又可以改为其它 通信所用

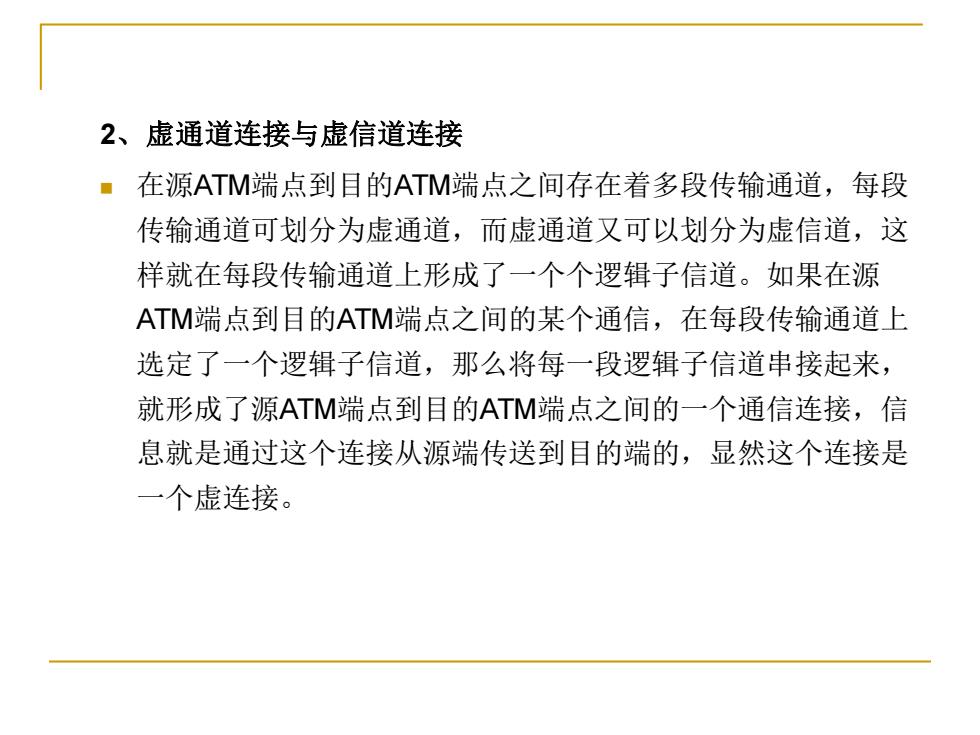

2、虚通道连接与虚信道连接 ·在源ATM端点到目的ATM端点之间存在着多段传输通道，每段 传输通道可划分为虚通道，而虚通道又可以划分为虚信道，这 样就在每段传输通道上形成了一个个逻辑子信道。如果在源 ATM端点到目的ATM端点之间的某个通信，在每段传输通道上 选定了一个逻辑子信道，那么将每一段逻辑子信道串接起来， 就形成了源ATM端点到目的ATM端点之间的一个通信连接，信 息就是通过这个连接从源端传送到目的端的，显然这个连接是 一个虚连接
2、虚通道连接与虚信道连接 ◼ 在源ATM端点到目的ATM端点之间存在着多段传输通道，每段 传输通道可划分为虚通道，而虚通道又可以划分为虚信道，这 样就在每段传输通道上形成了一个个逻辑子信道。如果在源 ATM端点到目的ATM端点之间的某个通信，在每段传输通道上 选定了一个逻辑子信道，那么将每一段逻辑子信道串接起来， 就形成了源ATM端点到目的ATM端点之间的一个通信连接，信 息就是通过这个连接从源端传送到目的端的，显然这个连接是 一个虚连接
