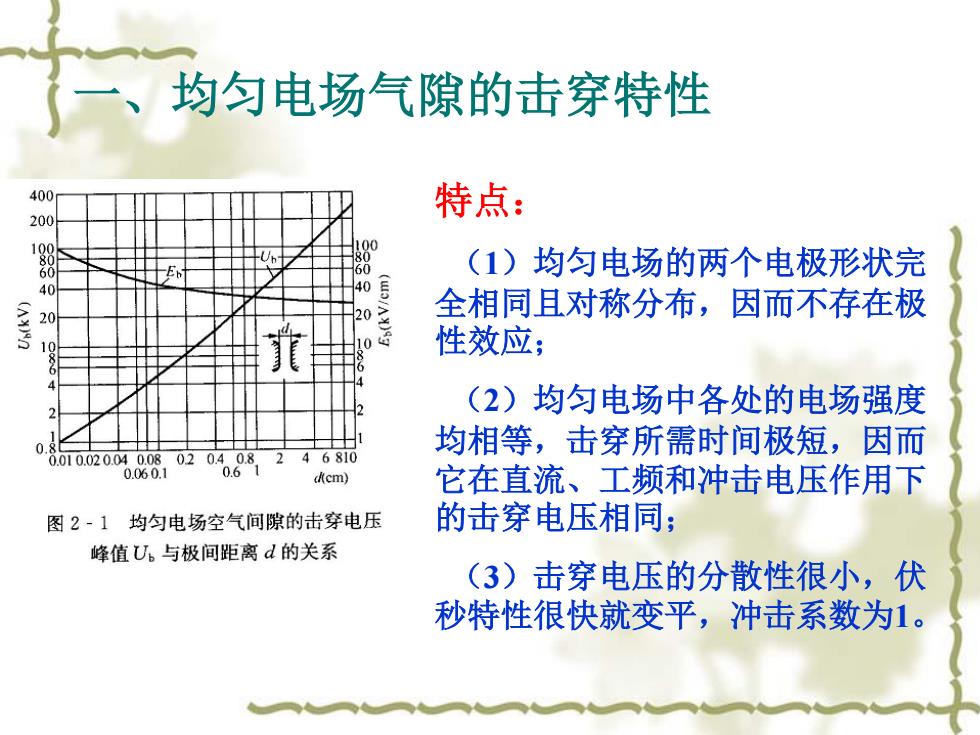

均匀电场气隙的击穿特性 400 特点： 200 00 十E (1)均匀电场的两个电极形状完 40 40 (AJ 30 全相同且对称分布，因而不存在极 10 性效应； (2)均匀电场中各处的电场强度 均相等，击穿所需时间极短，因而 6.010.020.04008.020.4.0.8246810 0.060.1 0.61 (cm) 它在直流、工频和冲击电压作用下 图2-1均匀电场空气间隙的击穿电压 的击穿电压相同； 峰值U,与极间距离d的关系 (3)击穿电压的分散性很小，伏 秒特性很快就变平，冲击系数为1
特点： （1）均匀电场的两个电极形状完 全相同且对称分布，因而不存在极 性效应； （2）均匀电场中各处的电场强度 均相等，击穿所需时间极短，因而 它在直流、工频和冲击电压作用下 的击穿电压相同； （3）击穿电压的分散性很小，伏 秒特性很快就变平，冲击系数为1。 一 、均匀电场气隙的击穿特性

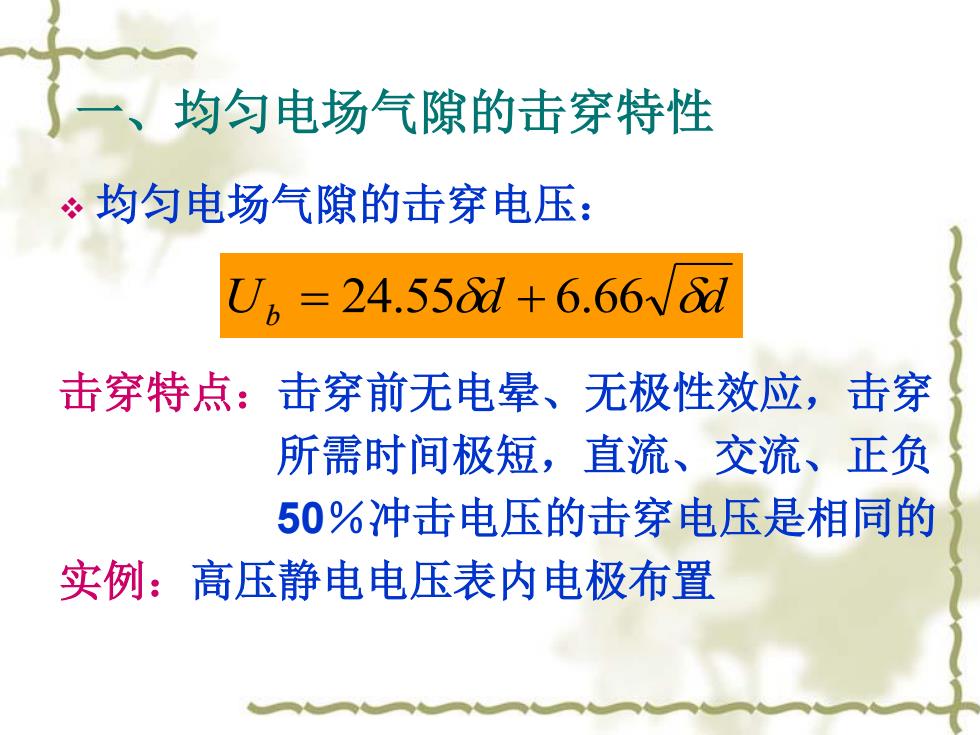

均匀电场气隙的击穿特性 均匀电场气隙的击穿电压： U6=24.556m+6.66√d 击穿特点：击穿前无电晕、无极性效应， 击穿 所需时间极短，直流、交流、正负 50%冲击电压的击穿电压是相同的 实例：高压静电电压表内电极布置
一 、均匀电场气隙的击穿特性 均匀电场气隙的击穿电压： 击穿特点：击穿前无电晕、无极性效应，击穿 所需时间极短，直流、交流、正负 50％冲击电压的击穿电压是相同的 实例：高压静电电压表内电极布置 Ub 24.55d 6.66 d

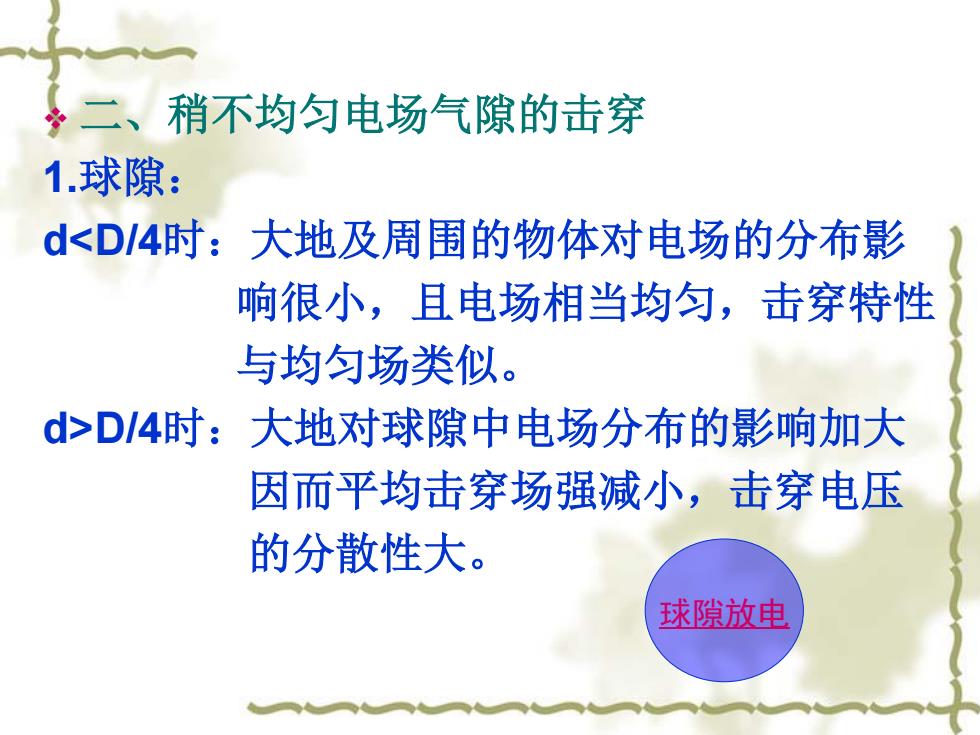

,二、稍不均匀电场气隙的击穿 1.球隙： d<D/4时：大地及周围的物体对电场的分布影 响很小，且电场相当均匀，击穿特性 与均匀场类似。 d>D/4时：大地对球隙中电场分布的影响加大 因而平均击穿场强减小，击穿电压 的分散性大。 球隙放电
二、稍不均匀电场气隙的击穿 1.球隙： d<D/4时：大地及周围的物体对电场的分布影 响很小，且电场相当均匀，击穿特性 与均匀场类似。 d>D/4时：大地对球隙中电场分布的影响加大 因而平均击穿场强减小，击穿电压 的分散性大。 球隙放电
