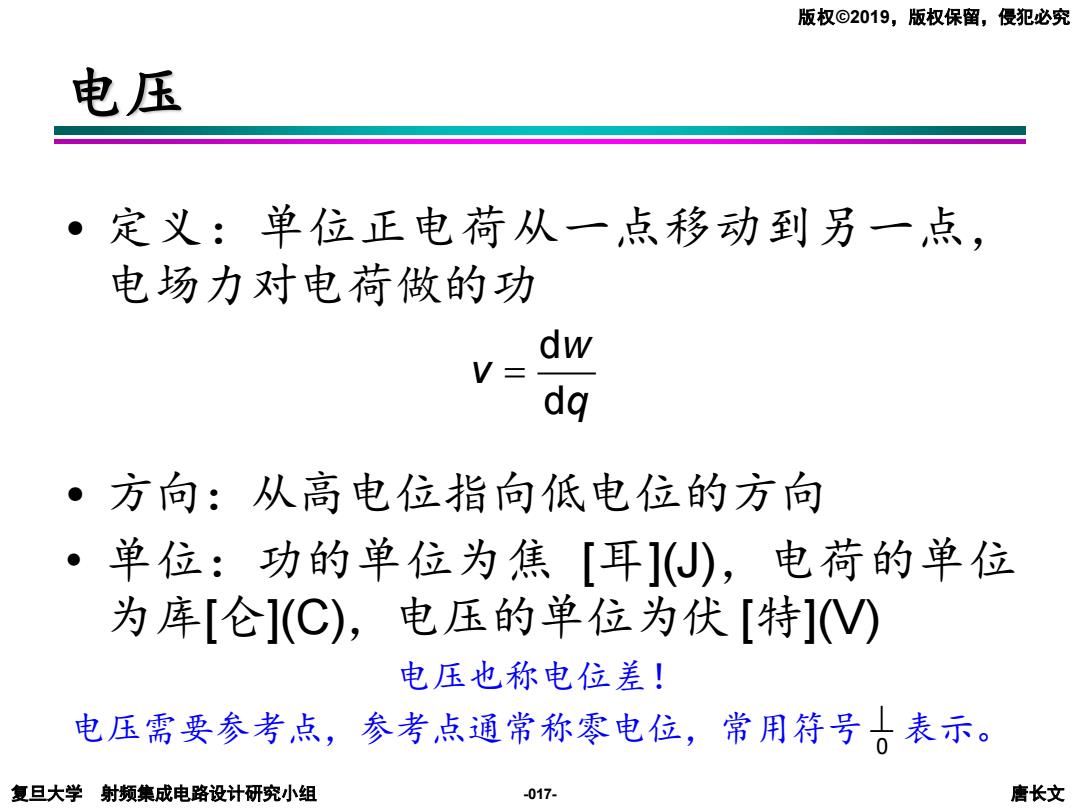

版权©2019，版权保留，侵犯必究 电压 定义：单位正电荷从一点移动到另一点， 电场力对电荷做的功 dw V= dq 。方向：从高电位指向低电位的方向 ·单位：功的单位为焦[耳]()，电荷的单位 为库[仑](C),电压的单位为伏[特]V) 电压也称电位差！ 电压需要参考点，参考点通常称零电位，常用符号。表示。 复旦大学射频集成电路设计研究小组 -017- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -017- 电压 • 定义：单位正电荷从一点移动到另一点， 电场力对电荷做的功 • 方向：从高电位指向低电位的方向 • 单位：功的单位为焦 [耳](J)，电荷的单位 为库[仑](C)，电压的单位为伏 [特](V) 电压也称电位差！ 电压需要参考点，参考点通常称零电位，常用符号 表示。 d d w v q = ⊥ 0

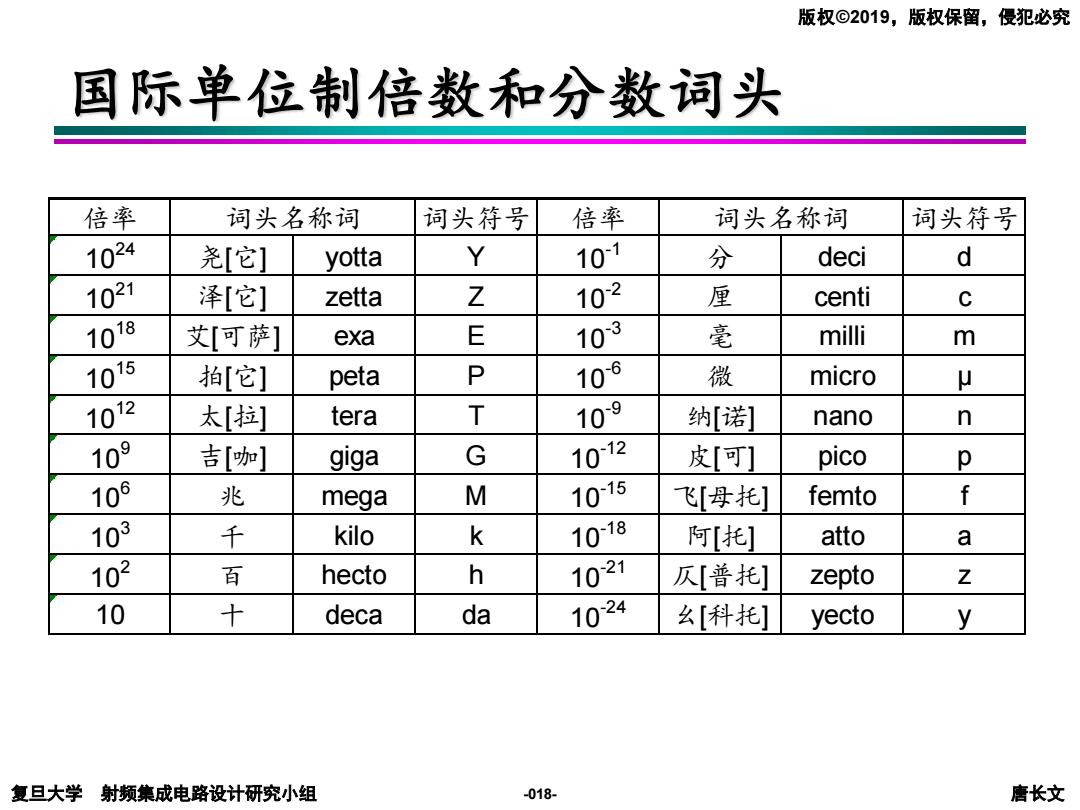

版权©2019，版权保留，侵犯必究 国际单位制倍数和分数词头 倍率 词头名称词 词头符号 倍率 词头名称词 词头符号 1024 尧[它] yotta Y 101 分 deci d 1021 泽[它] zetta Z 102 厘 centi C 1018 艾[可萨] exa E 103 毫 milli m 1015 拍[它] peta P 106 微 micro 1012 太[拉] tera T 109 纳[诺] nano n 109 吉[咖] giga G 1012 皮[可] pico p 106 兆 mega M 1015 飞[母托] femto f 103 千 kilo k 1018 阿[托] atto a 102 百 hecto h 1021 仄[普托] zepto Z 10 十 deca da 1024 么[科托] yecto y 复旦大学射频集成电路设计研究小组 -018- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -018- 国际单位制倍数和分数词头 倍率 词头符号 倍率 词头符号 1024 尧[它] yotta Y 10-1 分 deci d 1021 泽[它] zetta Z 10-2 厘 centi c 1018 艾[可萨] exa E 10-3 毫 milli m 1015 拍[它] peta P 10-6 微 micro μ 1012 太[拉] tera T 10-9 纳[诺] nano n 109 吉[咖] giga G 10-12 皮[可] pico p 106 兆 mega M 10-15 飞[母托] femto f 103 千 kilo k 10-18 阿[托] atto a 102 百 hecto h 10-21 仄[普托] zepto z 10 十 deca da 10-24 幺[科托] yecto y 词头名称词 词头名称词
版权©2019，版权保留，侵犯必究 参考方向 ·定义：人为规定的方向 。目的： -代数值的正和负可以反映实际方向 -能写出随时间变化的函数式 ·方式： -用箭头“→”表示 一用双下标表示 复旦大学射频集成电路设计研究小组 -019- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -019- 参考方向 • 定义：人为规定的方向 • 目的： –代数值的正和负可以反映实际方向 –能写出随时间变化的函数式 • 方式： –用箭头“ →”表示 –用双下标表示
版权©2019，版权保留，侵犯必究 箭头表示参考方向 ·电流 1>0 1<0 A B A B 。电压 十 V>0 V<0 十 A B A B “+”表示高电位，“-”表示低电位。 复旦大学射频集成电路设计研究小组 0110- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -0110- 箭头表示参考方向 • 电流 • 电压 “+”表示高电位，“-”表示低电位。 A B I I > 0 A B I I < 0 A B V > 0 A B V < 0

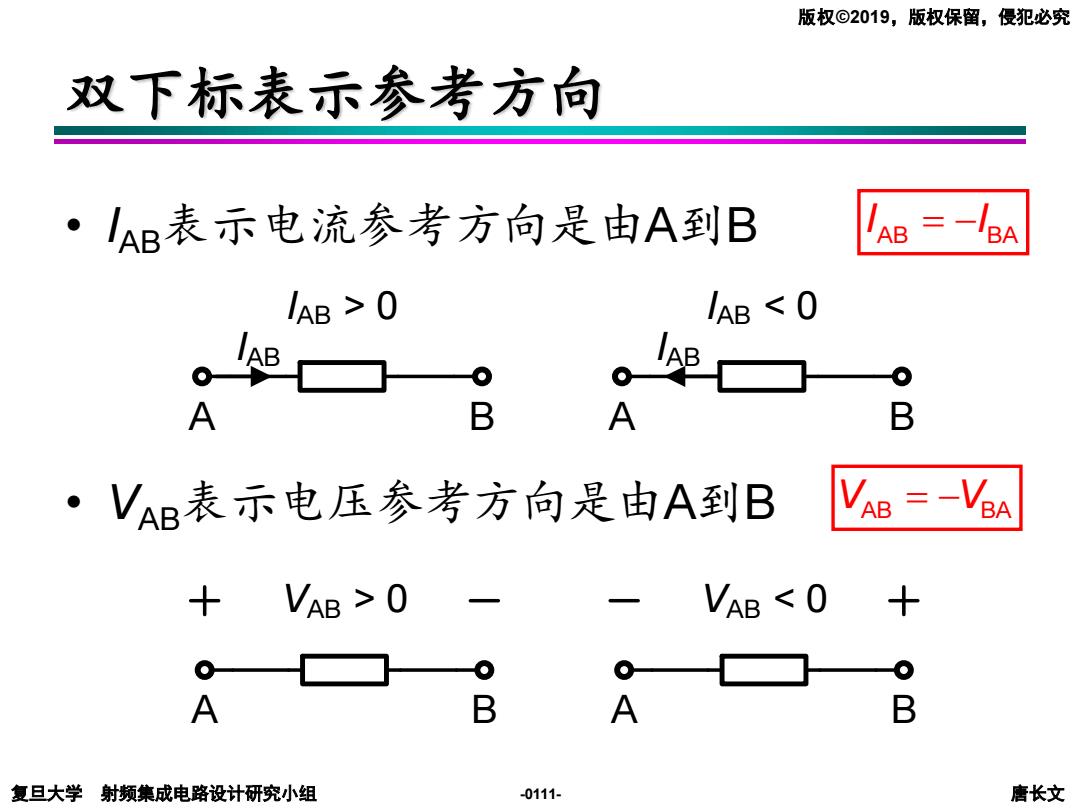

版权©2019，版权保留，侵犯必究 双下标表示参考方向 ·IAB表示电流参考方向是由A到B AB BA IAB >0 A B A B ·VAB表示电压参考方向是由A到B =-VBA + VAB >0 VAB <O ● A B A B 复旦大学射频集成电路设计研究小组 0111- 唐长文
复旦大学 射频集成电路设计研究小组 唐长文 版权©2019，版权保留，侵犯必究 -0111- 双下标表示参考方向 • IAB表示电流参考方向是由A到B • VAB表示电压参考方向是由A到B I I AB BA = − V V AB BA = − A B IAB IAB > 0 A B IAB IAB < 0 A B VAB > 0 A B VAB < 0
