(③) 局部视图 (续) 局部视图按向视图配置 局部的斜视图旋转配置 B向 B向 A向 c向 C向 ⊕ ⊕ ⊕ ⊕ ⊕
⑶ 局部视图（续） 局部视图按向视图配置 局部的斜视图旋转配置

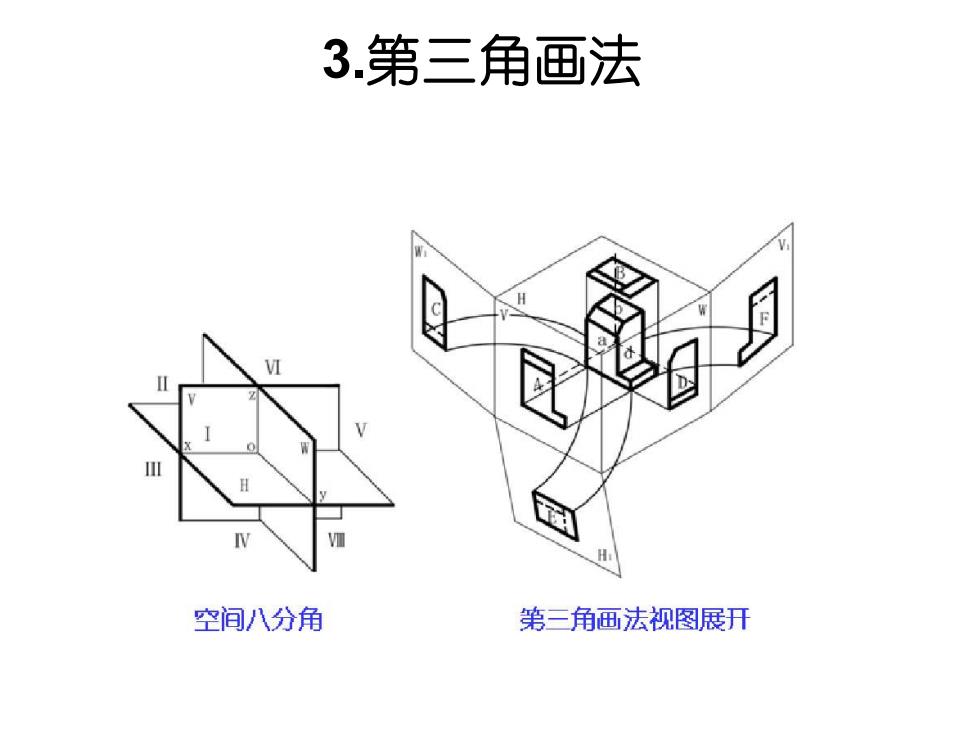

3.第三角画法 H 空间八分角 第三角画法视图展开
3.第三角画法

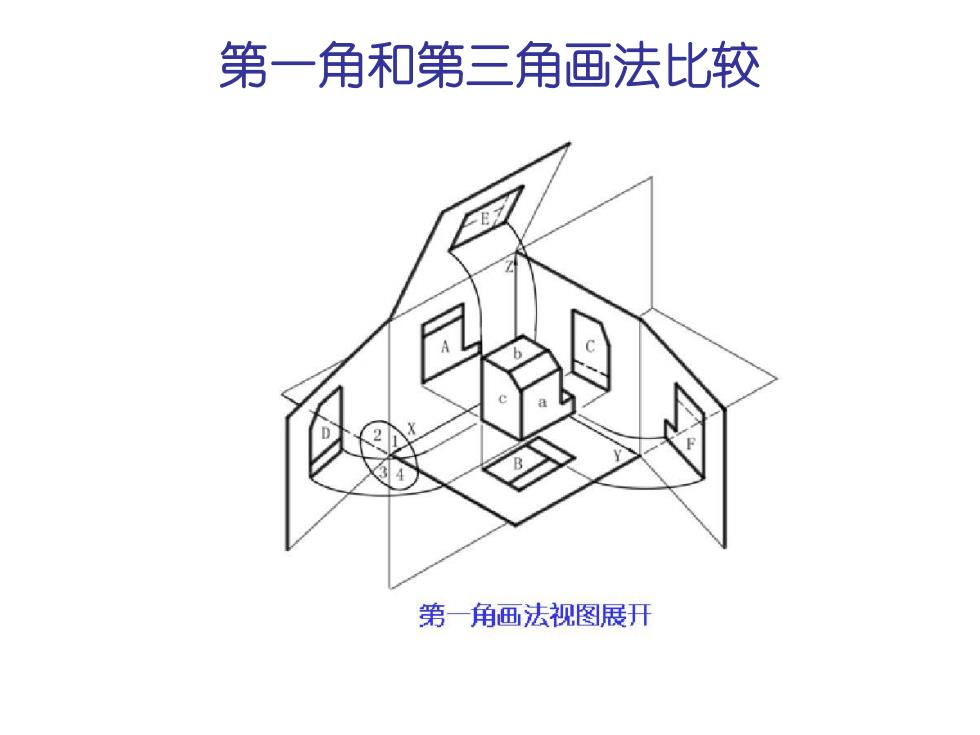

第一角和第三角画法比较 第一角西法视图展开
第一角和第三角画法比较

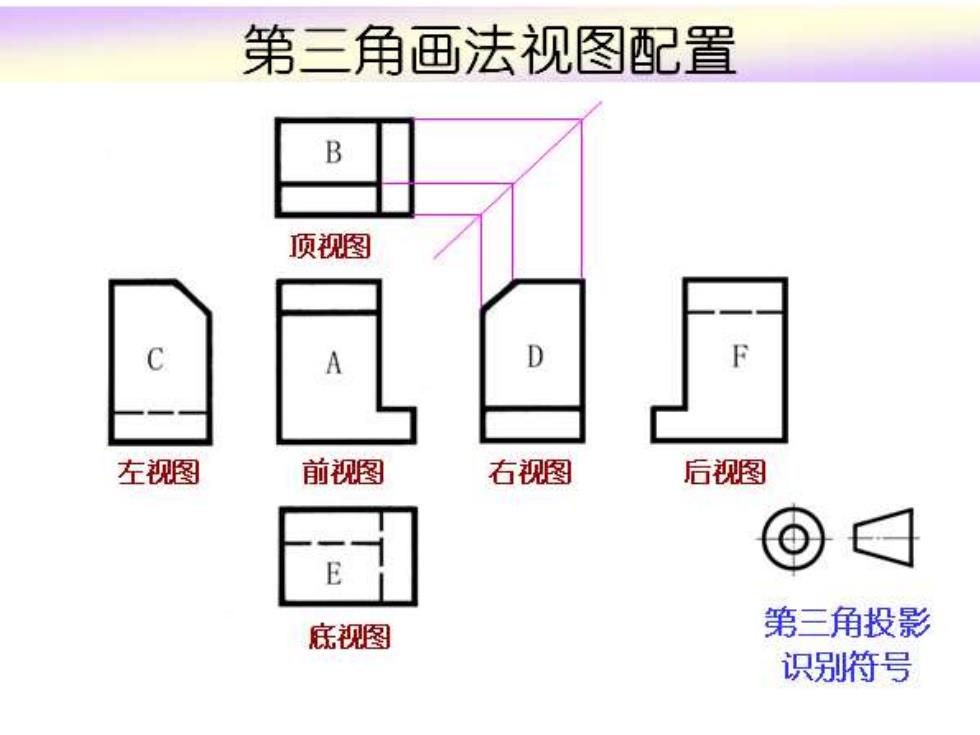

第三角画法视图配置 B 顶视图 D 左视图 前视图 右视图 后视图 底视图 第三角投影 识别符号
第三角画法视图配置

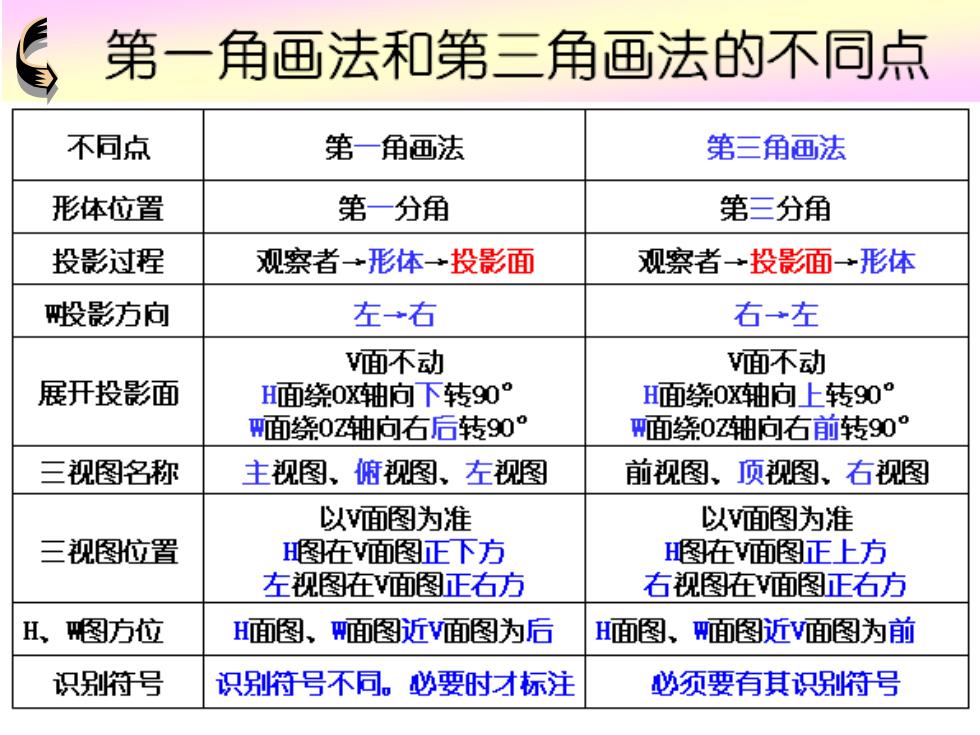

第一角画法和第三角画法的不同点 不同点 第一角画法 第三角画法 形体位置 第一分角 第三分角 投影过程 观察者→形体→投影面 观察者→投影面→形体 投影方向 左→右 右一左 面不动 面不动 展开投影面 H面绕0X轴向下转90° H面绕0X轴向上转90° 面绕0Z轴向右后转90° 面绕0Z轴向右前转90° 三视图名称 主视图、俯视图、左视图 前视图、顶视图、右视图 以面图为准 以面图为准 三视图位置 H图在V面图正下方 H图在V面图正上方 左视图在V面图正右方 右视图在面图正右方 H、图方位 H面图、面图近V面图为后 H面图、面图近V面图为前 识别符号 识别符号不同。必要时才标注 必须要有其识别符号
第一角画法和第三角画法的不同点
