3.2剖面图和断面图 1.基本概念 2.剖切方式 3.剖面图的种类 4.断面图的种类
3.2 剖面图和断面图 1. 基本概念 2.剖切方式 3.剖面图的种类 4.断面图的种类
问题的提出一六面投影图不能准确表达形体
问题的提出—六面投影图不能准确表达形体

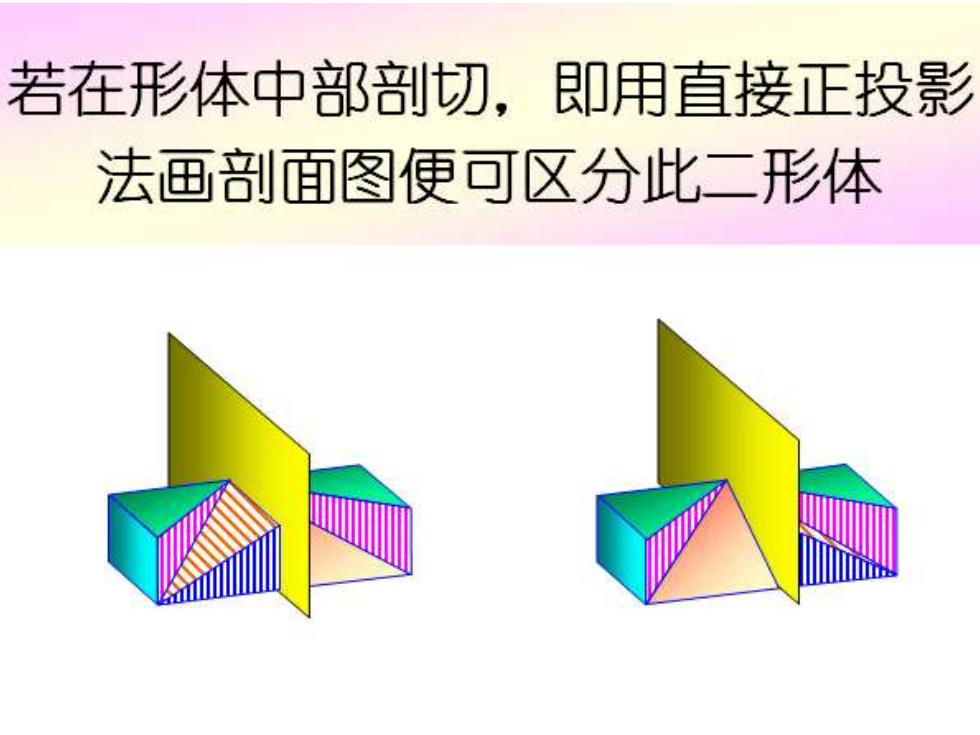

若在形体中部剖切，即用直接正投影 法画剖面图便可区分此二形体
若在形体中部剖切，即用直接正投 影法画剖面图便可区分此二形体

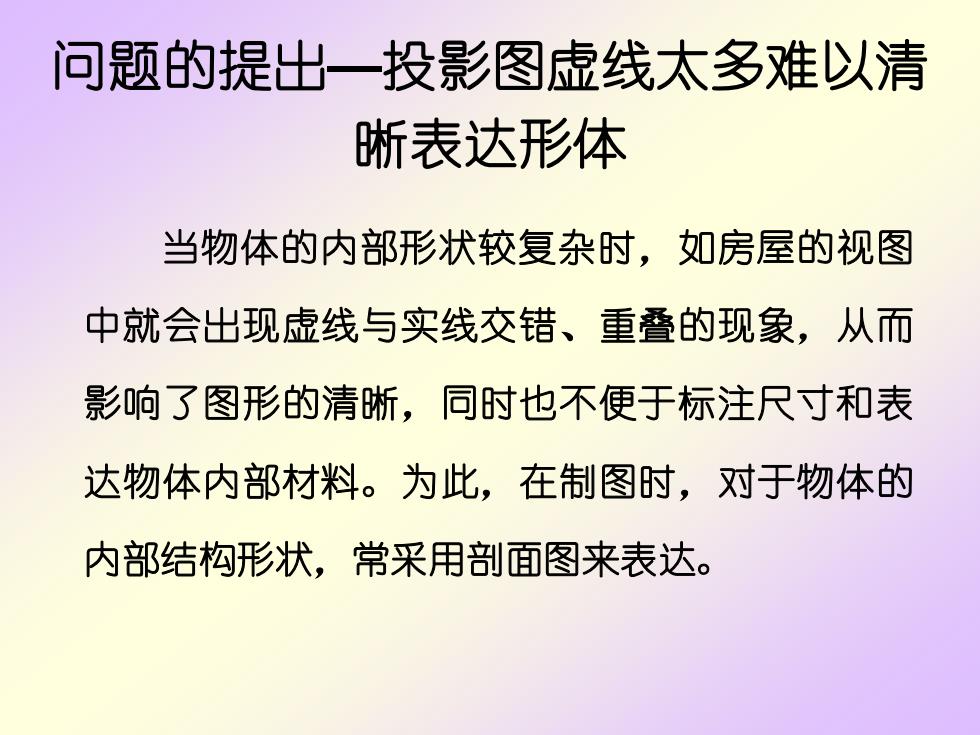

问题的提出一投影图虚线太多难以清 晰表达形体 当物体的内部形状较复杂时，如房屋的视图 中就会出现虚线与实线交错、重叠的现象，从而 影响了图形的清晰，同时也不便于标注尺寸和表 达物体内部材料。为此，在制图时，对于物体的 内部结构形状，常采用剖面图来表达
问题的提出—投影图虚线太多难以清 晰表达形体 当物体的内部形状较复杂时，如房屋的视图 中就会出现虚线与实线交错、重叠的现象，从而 影响了图形的清晰，同时也不便于标注尺寸和表 达物体内部材料。为此，在制图时，对于物体的 内部结构形状，常采用剖面图来表达

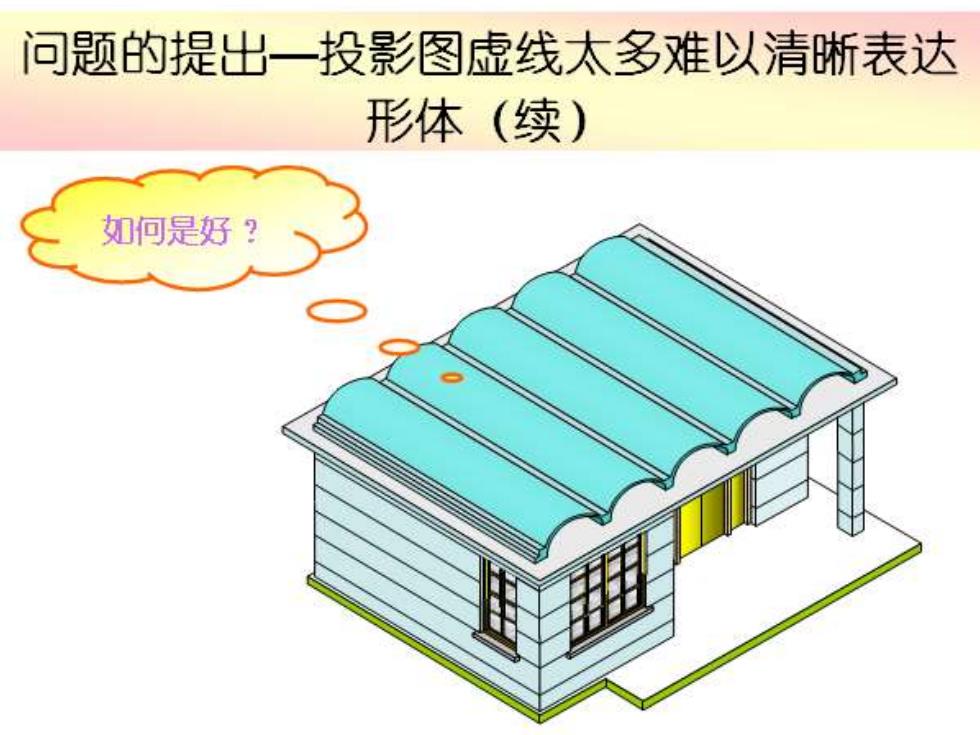

问题的提出一投影图虚线太多难以清晰表达 形体（续） 如何是好？
问题的提出—投影图虚线太多难以清晰表达 形体（续）
