六个基本视图的配置及其名称 仰视图 右视图 主视图 左视图 后视图 俯视图
六个基本视图的配置及其名称
2.特殊视图 (1)镜像投影 平面图（镜像） 镜像投影 镜面 识别符号
2.特殊视图 (1) 镜像投影
(2)向视图 可自由配置的视图。视专业的需要在规定的两种表达方式（向 视图下方注写图名和向视图上方标注大写拉丁字母)中选一种 向视图 下方注 写图名 正立面图 左侧立面图 右侧立面图 (建筑 制图常 用) 平面图 底面图 背立面图
⑵ 向视图

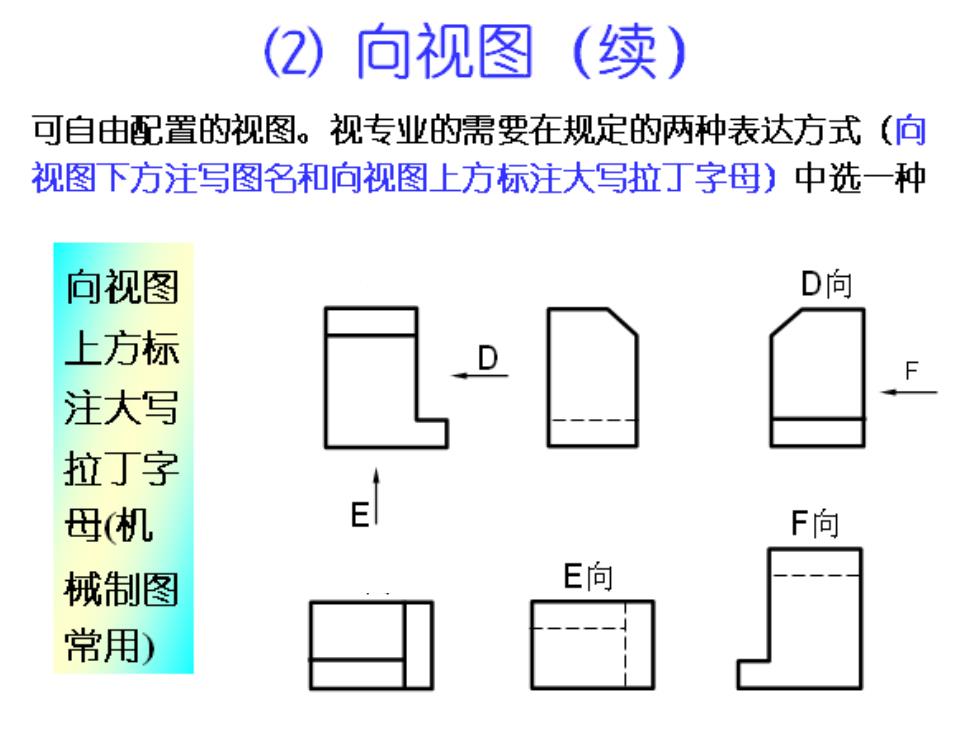

(2) 向视图（续） 可自由配置的视图。视专业的需要在规定的两种表达方式（向 视图下方注写图名和向视图上方标注大写拉丁字母)中选一种 向视图 D向 上方标 注大写 拉丁字 母机 F向 械制图 E向 常用)
⑵ 向视图（续）
(3)局部视图 局部视图按基本视图配置 A向
⑶ 局部视图 局部视图按基本视图配置
