下图是集成D/A转换器CB7520(AD7520) 的电路原理图 (1SB) (MSB) v do d d2 ds da ds d6 d-ds do 上也_2山_o_且-上-s-5-上 6(R,】 naid SdS S dS ds.S ds dSr d5 S, i巾eR eReR eR1 R aR eR DeRa 20k0 sBB凸81Bs 10kn CB7520 GND
下图是集成D/A转换器CB7520(AD7520) 的电路原理图 d0 d1 d2 d3 d4 d5 d6 d7 d8 d9
在权电阻网络D/A转换器和倒T型电阻 网络D/A转换器中，都把模拟开关当作理想 开关处理，没有考虑它们的导通电阻和导 通压降。实际上这些开关总有一定的导通 电阻和导通压降，而且每个开关的情况又 不完全相同，这样势必引起转换误差，影 响转换精度。 解决这一问题的方法是采用权电流型 D/A转换器
在权电阻网络D/A转换器和倒T型电阻 网络D/A转换器中，都把模拟开关当作理想 开关处理，没有考虑它们的导通电阻和导 通压降。实际上这些开关总有一定的导通 电阻和导通压降，而且每个开关的情况又 不完全相同，这样势必引起转换误差，影 响转换精度。 解决这一问题的方法是采用权电流型 D/A转换器

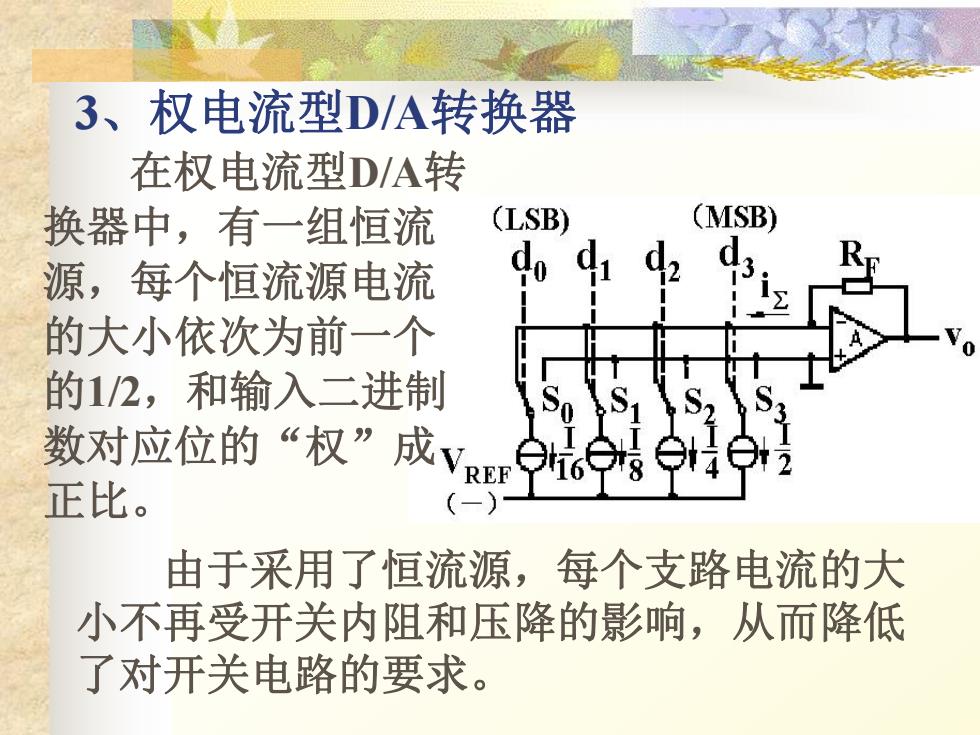

3、 权电流型D/A转换器 在权电流型D/A转 换器中，有一组恒流 (LSB) (MSB) 源，每个恒流源电流 do 的大小依次为前一个 的1/2，和输入二进制 数对应位的“权”成V即 6 正比。 一) 由于采用了恒流源，每个支路电流的大 小不再受开关内阻和压降的影响，从而降低 了对开关电路的要求
3、权电流型D/A转换器 在权电流型D/A转 换器中，有一组恒流 源，每个恒流源电流 的大小依次为前一个 的1/2，和输入二进制 数对应位的“权”成 正比。 由于采用了恒流源，每个支路电流的大 小不再受开关内阻和压降的影响，从而降低 了对开关电路的要求
恒流源电路常采用下列电路形式： VEE 只要在电路工作时保证V和VEE稳定不变， 则三极管的集电极电流即可保持恒定，不受 开关内阻的影响。 电流的大小近似为 I≈Ya-VE-Yu REi
恒流源电路常采用下列电路形式： Ii VB VEE REi Ii 只要在电路工作时保证VB和VEE稳定不变， 则三极管的集电极电流即可保持恒定，不受 开关内阻的影响。 电流的大小近似为 Ei B EE BE i R V V V I
若权电流电路中的开关S的位置为： 当d=1时，开关接运算放大器的输入端； 当d=O时，开关接地。 (LSB) (MSB) do di d2 So S (-)
若权电流电路中的开关Si的位置为： 当di=1时，开关接运算放大器的输入端； 当di=0时，开关接地
