信号的数学描述—表达式 y=Ac0s(x+0.5) 周期=2*pi 0.8 6 相位=0.5 04 0.2 -0.2 幅度=A 0.4 0.6 -0.8 -1 第1章信号与系统 6
第1章 信号与系统 6 信号的数学描述——表达式 yA x = + cos( 0.5) 0 1 2 3 4 5 6 7 -1 -0.8 -0.6 -0.4 -0.2 0 0.2 0.4 0.6 0.8 周期= 2* pi 1 相位= 0.5 幅度= A
RC电路 信号可以描述范围极为广泛的物理现象。信号所包含的信 息总是寄寓在某种变化形式的波形之中。 含有电压源Vs和电容器电压 Vc简单电路 电压源s和电容器上的电压V都是随时间t变化的信号 第1章信号与系统 7
第1章 信号与系统 7 含有电压源Vs和电容器电压 Vc简单电路 RC电路 电压源Vs和电容器上的电压Vc都是随时间t变化的信号 • 信号可以描述范围极为广泛的物理现象。信号所包含的信 息总是寄寓在某种变化形式的波形之中

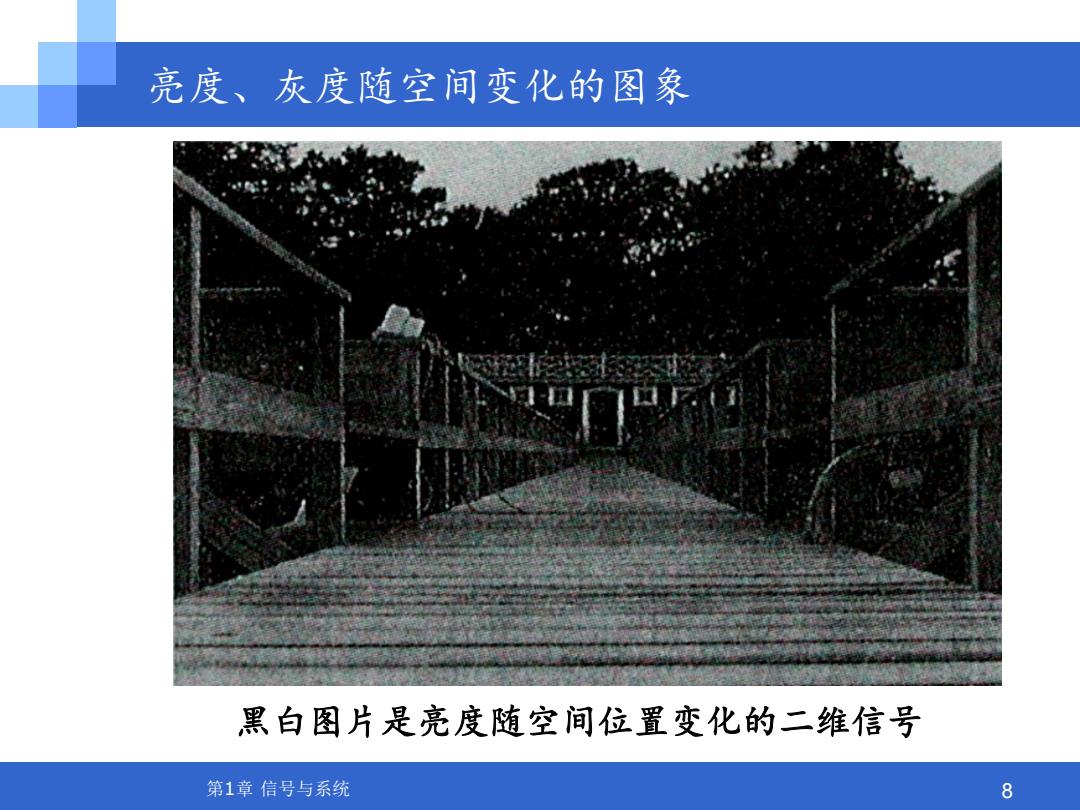

亮度、灰度随空间变化的图象 黑白图片是亮度随空间位置变化的二维信号 第1章信号与系统 8
第1章 信号与系统 8 黑白图片是亮度随空间位置变化的二维信号 亮度、灰度随空间变化的图象
图象携带信息特征 一轮廓 Original Saturn Image Edge Map Select an Image: Threshold: 可Ano56 Apply 0 Edge Detection Method. td Direction: The thteshold i 006281 第1章信号与系统 9
第1章 信号与系统 9 图象携带信息特征——轮廓 Original Saturn Image Edge Map
语音波形 200 msec wwwwwtwwitim MW se 不同语音对应不同的声压变化波形。可懂语言对应特定波形。 第1章信号与系统 10
第1章 信号与系统 10 不同语音对应不同的声压变化波形。可懂语言对应特定波形。 语音波形
