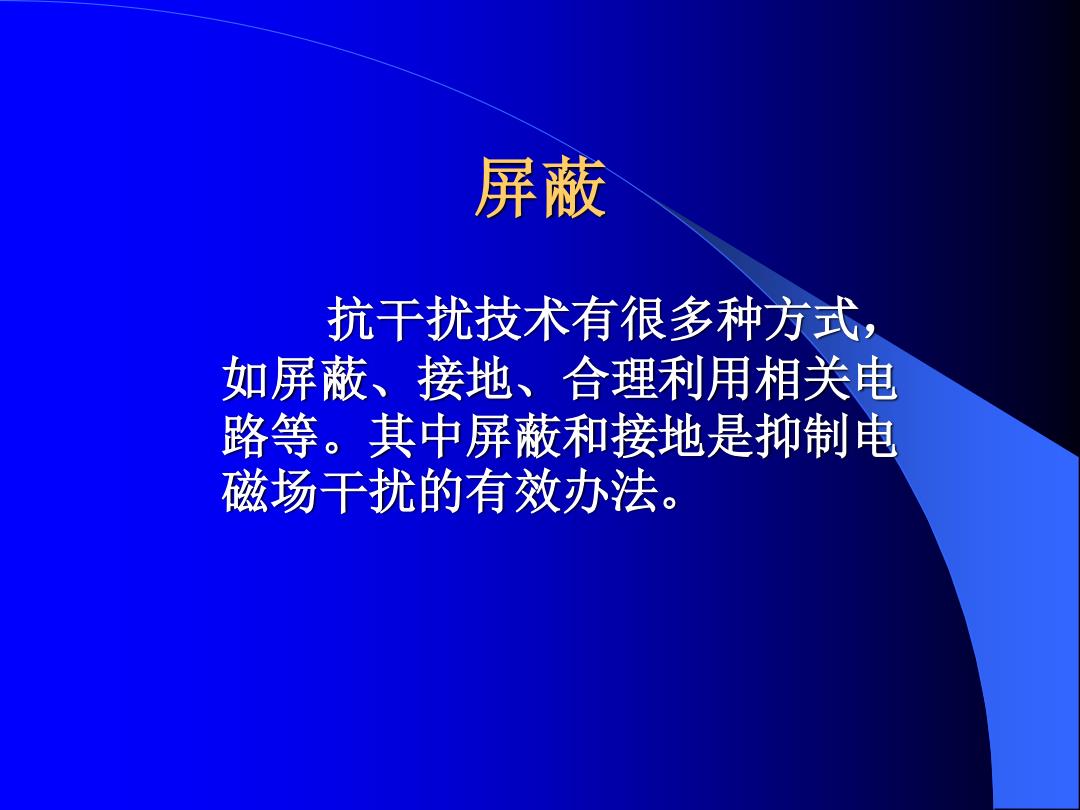

屏蔽 抗干扰技术有很多种方式 如屏蔽、接地、合理利用相关电 路等。其中屏蔽和接地是抑制电 磁场干扰的有效办法
屏蔽 抗干扰技术有很多种方式， 如屏蔽、接地、合理利用相关电 路等。其中屏蔽和接地是抑制电 磁场干扰的有效办法
1.电场屏蔽 如果将一个带电荷的物体靠近另一个 不带电荷的物体，不带电荷的物体靠近带 电荷物体的一端会出现相反的电荷，这就 是静电感应现象。在一个放大器的输入端 引线A的附近，如果有一根带着交变电势 的导线B,那么，这个交变电势将使引线 A感应起一个变动的电势。这个变动的电 势与被测信号混合一起进入放大器，将影 响被测信号的真实性
1. 电场屏蔽 如果将一个带电荷的物体靠近另一个 不带电荷的物体，不带电荷的物体靠近带 电荷物体的一端会出现相反的电荷，这就 是静电感应现象。在一个放大器的输入端 引线A的附近，如果有一根带着交变电势 的导线B，那么，这个交变电势将使引线 A感应起一个变动的电势。这个变动的电 势与被测信号混合一起进入放大器，将影 响被测信号的真实性

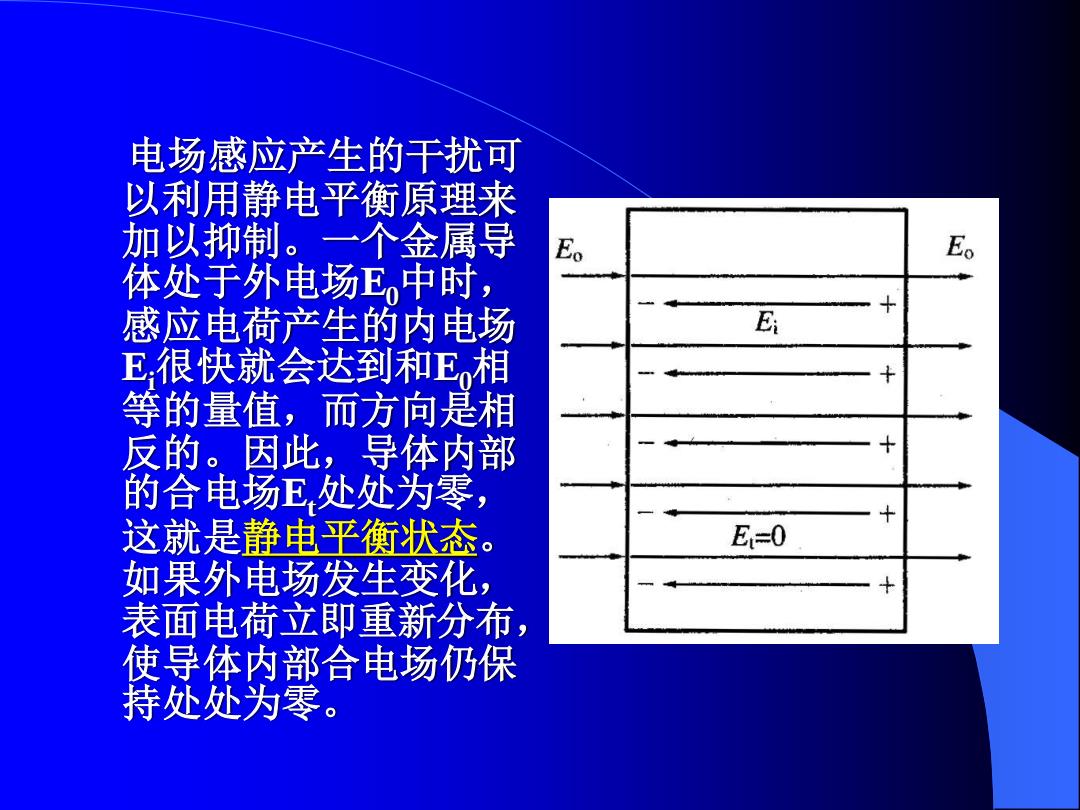

电场感应产生的干扰可 以利用静电平衡原理来 加以抑制。一个金属导 Eo 体处于外电场E。中时， 感应电荷产生的内电场 E E很快就会达到和E,相 等的量值，而方向是相 反的。因此，导体内部 的合电场正处处为零， 这就是静电平衡状态。 E=0 如果外电场发生变化， 表面电荷立即重新分布， 使导体内部合电场仍保 持处处为零
电场感应产生的干扰可 以利用静电平衡原理来 加以抑制。一个金属导 体处于外电场E0中时， 感应电荷产生的内电场 Ei很快就会达到和E0相 等的量值，而方向是相 反的。因此，导体内部 的合电场Et处处为零， 这就是静电平衡状态。 如果外电场发生变化， 表面电荷立即重新分布， 使导体内部合电场仍保 持处处为零

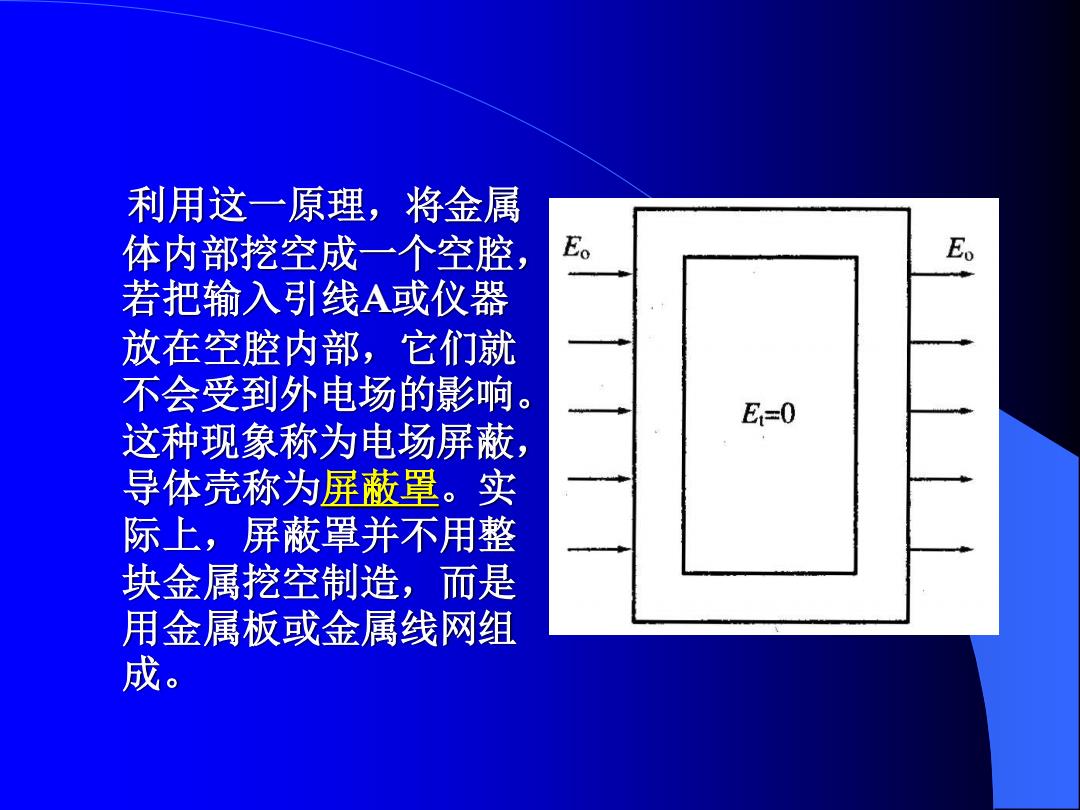

利用这一原理，将金属 体内部挖空成一个空腔， E。 E 若把输入引线A或仪器 放在空腔内部，它们就 不会受到外电场的影响。 E=0 这种现象称为电场屏蔽， 导体壳称为屏蔽罩。实 际上，屏蔽罩并不用整 块金属挖空制造，而是 用金属板或金属线网组 成
利用这一原理，将金属 体内部挖空成一个空腔， 若把输入引线A或仪器 放在空腔内部，它们就 不会受到外电场的影响。 这种现象称为电场屏蔽， 导体壳称为屏蔽罩。实 际上，屏蔽罩并不用整 块金属挖空制造，而是 用金属板或金属线网组 成

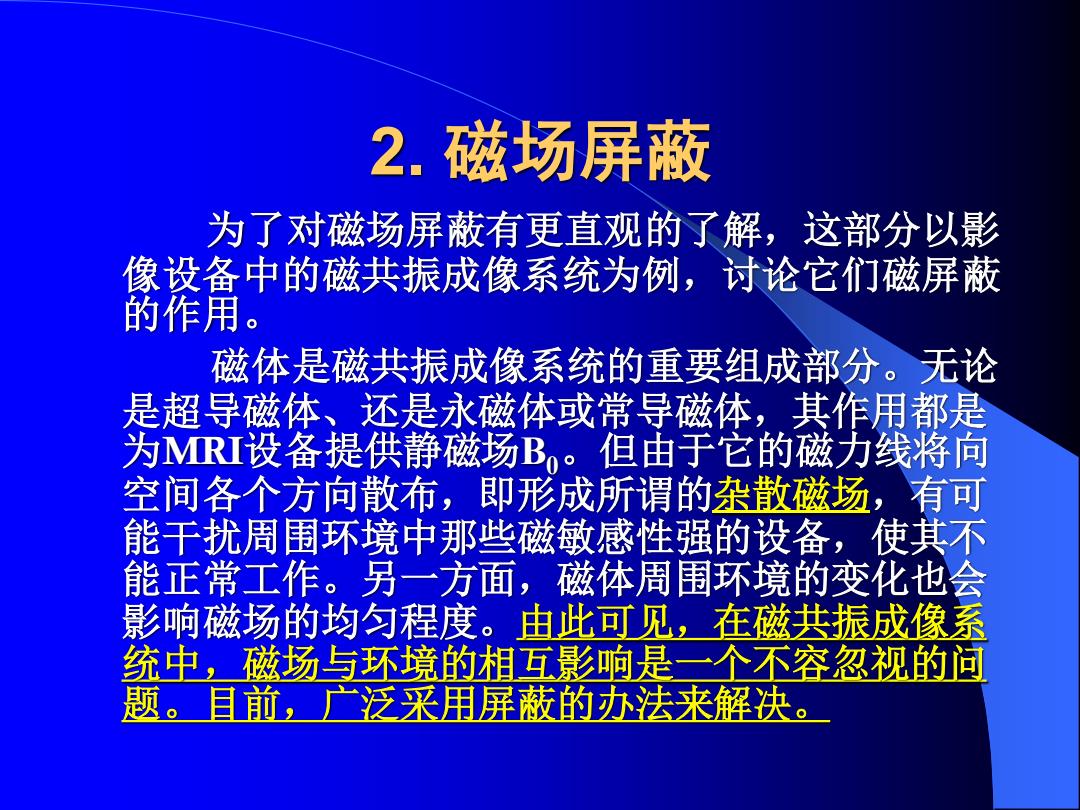

2.磁场屏蔽 为了对磁场屏蔽有更直观的了解，这部分以影 像设备中的磁共振成像系统为例，讨论它们磁屏蔽 的作用。 磁体是磁共振成像系统的重要组成部分。无论 是超导磁体、还是永磁体或常导磁体，其作用都是 为MRI设备提供静磁场B,。但由于它的磁力线将向 空间各个方向散布，即形成所谓的杂散磁场，有可 能干扰周围环境中那些磁敏感性强的设备，使其不 能正常工作。另一方面，磁体周围环境的变化也会 影响磁场的均匀程度。由此可见，在磁共振成像系 统中，磁场与环境的相互影响是一个不容忽视的问 题。且前，广泛采用屏蔽的办法来解决
2. 磁场屏蔽 为了对磁场屏蔽有更直观的了解，这部分以影 像设备中的磁共振成像系统为例，讨论它们磁屏蔽 的作用。 磁体是磁共振成像系统的重要组成部分。无论 是超导磁体、还是永磁体或常导磁体，其作用都是 为MRI设备提供静磁场B0。但由于它的磁力线将向 空间各个方向散布，即形成所谓的杂散磁场，有可 能干扰周围环境中那些磁敏感性强的设备，使其不 能正常工作。另一方面，磁体周围环境的变化也会 影响磁场的均匀程度。由此可见，在磁共振成像系 统中，磁场与环境的相互影响是一个不容忽视的问 题。目前，广泛采用屏蔽的办法来解决
