4.仪器接地不正确引起的干扰 医用仪器为了消除干扰和使用安全，通常 都要接地。接地就是把仪器的外壳用导线与大 地连通。仪器的电路中有一个参考电位点，称 为电路的“地”电位点，如果这个参考电位点 不与大地连通，这点是“浮地”，如埋藏式心 电起搏器和测量心电用的心腔内接测量仪器 般都采用浮地方式而并非有真正的接地点。只 有参考电位点与仪器原外壳连接并且连通大地 才是真正的接地，这时的参考电位为零电位。 当仪器接地点不正确时，就会产生干扰
4. 仪器接地不正确引起的干扰 医用仪器为了消除干扰和使用安全，通常 都要接地。接地就是把仪器的外壳用导线与大 地连通。仪器的电路中有一个参考电位点，称 为电路的“地”电位点，如果这个参考电位点 不与大地连通，这点是“浮地”，如埋藏式心 电起搏器和测量心电用的心腔内接测量仪器一 般都采用浮地方式而并非有真正的接地点。只 有参考电位点与仪器原外壳连接并且连通大地 才是真正的接地，这时的参考电位为零电位。 当仪器接地点不正确时，就会产生干扰
在低频情况下，仪器内 部互相连接的各个系统 只能有一个接地点，称 睾 为单点接地。在系统中， 电路2 电路3 相隔较远的各部分的地 线必须汇集在一起，接 在同一个接地装置上， 接地线要尽量短，其电 阻率也应尽量小。在低 频情况下，浮地的接地 原则上也可以是单点接 7777777777 地
在低频情况下，仪器内 部互相连接的各个系统 只能有一个接地点，称 为单点接地。在系统中， 相隔较远的各部分的地 线必须汇集在一起，接 在同一个接地装置上， 接地线要尽量短，其电 阻率也应尽量小。在低 频情况下，浮地的接地 原则上也可以是单点接 地

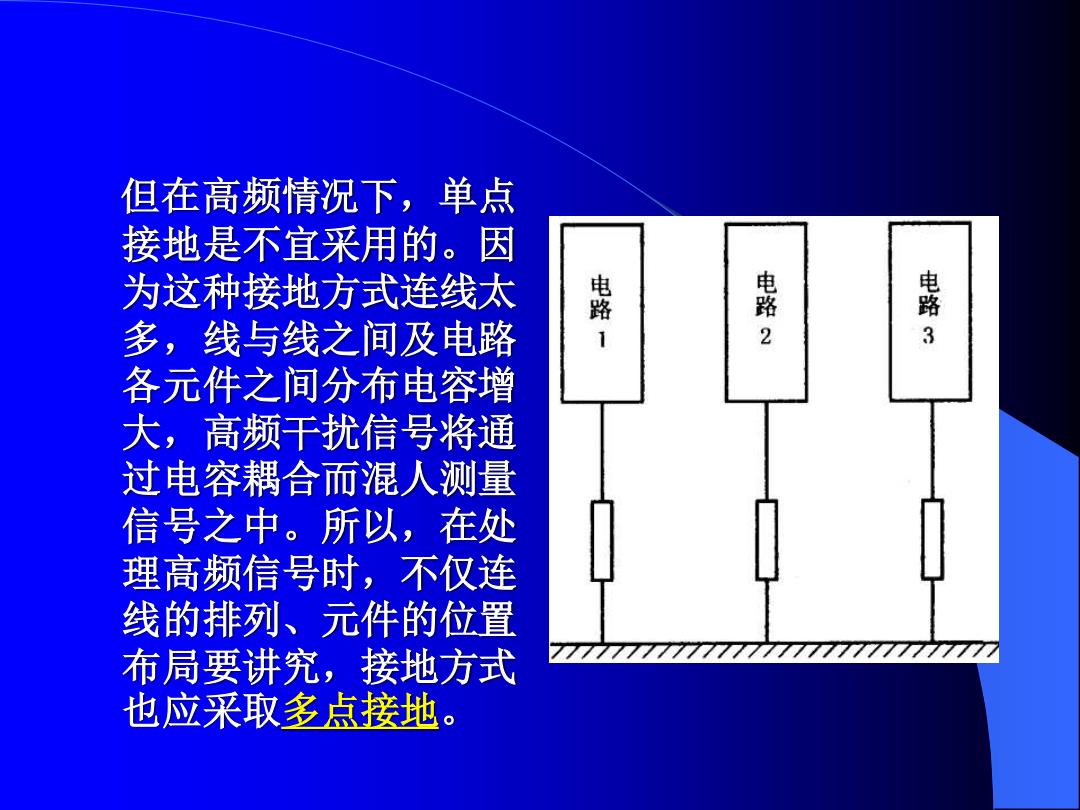

但在高频情况下，单点 接地是不宜采用的。因 为这种接地方式连线太 露 多，线与线之间及电路 2 电路3 1 各元件之间分布电容增 大，高频干扰信号将通 过电容耦合而混人测量 信号之中。所以，在处 理高频信号时，不仅连 线的排列、元件的位置 布局要讲究，接地方式 77777777 也应采取多点接地
但在高频情况下，单点 接地是不宜采用的。因 为这种接地方式连线太 多，线与线之间及电路 各元件之间分布电容增 大，高频干扰信号将通 过电容耦合而混人测量 信号之中。所以，在处 理高频信号时，不仅连 线的排列、元件的位置 布局要讲究，接地方式 也应采取多点接地

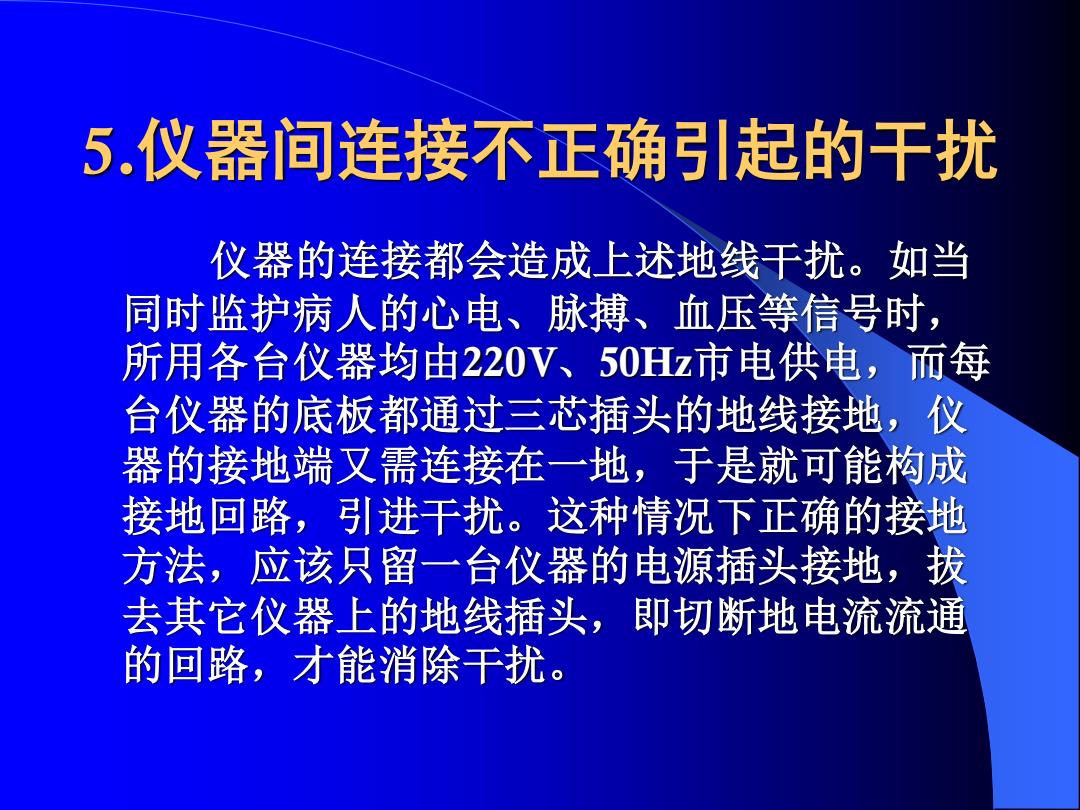

5.仪器间连接不正确引起的干扰 仪器的连接都会造成上述地线干扰。如当 同时监护病人的心电、脉搏、血压等信号时， 所用各台仪器均由220V、50Hz市电供电，而每 台仪器的底板都通过三芯插头的地线接地，仪 器的接地端又需连接在一地，于是就可能构成 接地回路，引进干扰。这种情况下正确的接地 方法，应该只留一台仪器的电源插头接地，拔 去其它仪器上的地线插头，即切断地电流流通 的回路，才能消除干扰
5.仪器间连接不正确引起的干扰 仪器的连接都会造成上述地线干扰。如当 同时监护病人的心电、脉搏、血压等信号时， 所用各台仪器均由220V、50Hz市电供电，而每 台仪器的底板都通过三芯插头的地线接地，仪 器的接地端又需连接在一地，于是就可能构成 接地回路，引进干扰。这种情况下正确的接地 方法，应该只留一台仪器的电源插头接地，拔 去其它仪器上的地线插头，即切断地电流流通 的回路，才能消除干扰

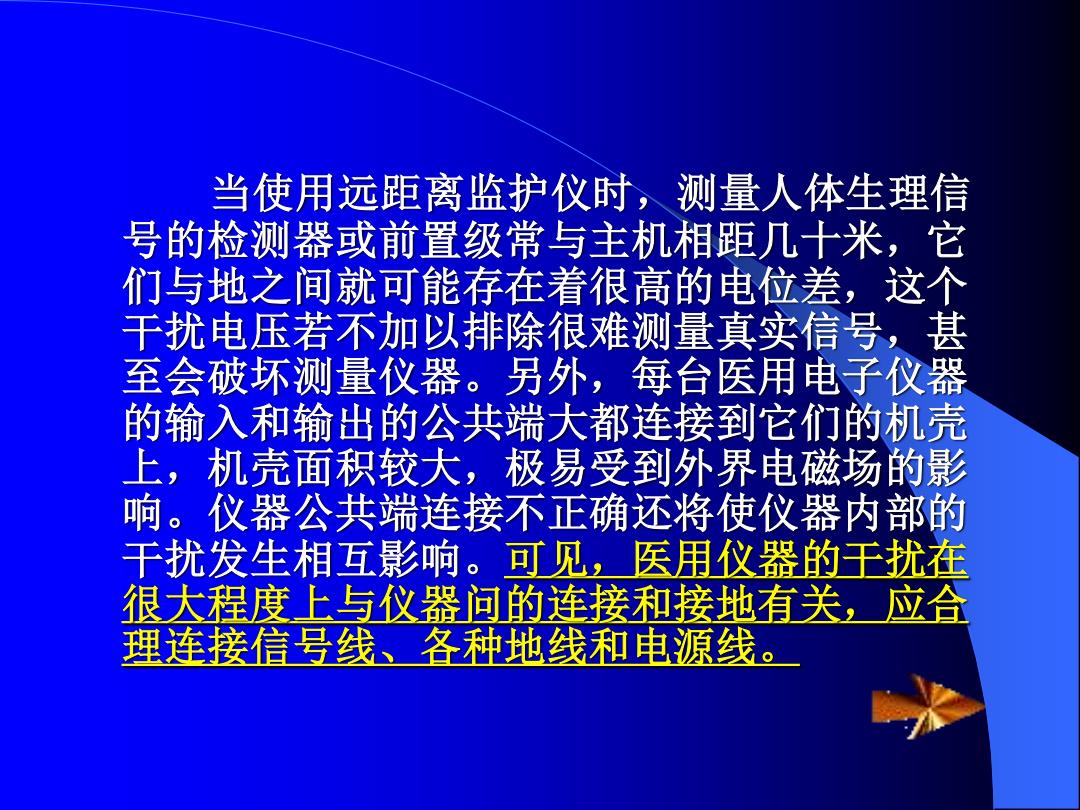

当使用远距离监护仪时，测量人体生理信 号的检测器或前置级常与主机相距几十米，它 们与地之间就可能存在着很高的电位差，这个 干扰电压若不加以排除很难测量真实信号，甚 至会破坏测量仪器。另外，每台医用电子仪器 的输入和输出的公共端大都连接到它们的机壳 上，机壳面积较大，极易受到外界电磁场的影 响。仪器公共端连接不正确还将使仪器内部的 干扰发生相互影响。可见，医用仪器的王扰在 很大程度上与仪器问的连接和接地有关，应合 理连接信号线、各种地线和电源线
当使用远距离监护仪时，测量人体生理信 号的检测器或前置级常与主机相距几十米，它 们与地之间就可能存在着很高的电位差，这个 干扰电压若不加以排除很难测量真实信号，甚 至会破坏测量仪器。另外，每台医用电子仪器 的输入和输出的公共端大都连接到它们的机壳 上，机壳面积较大，极易受到外界电磁场的影 响。仪器公共端连接不正确还将使仪器内部的 干扰发生相互影响。可见，医用仪器的干扰在 很大程度上与仪器问的连接和接地有关，应合 理连接信号线、各种地线和电源线
