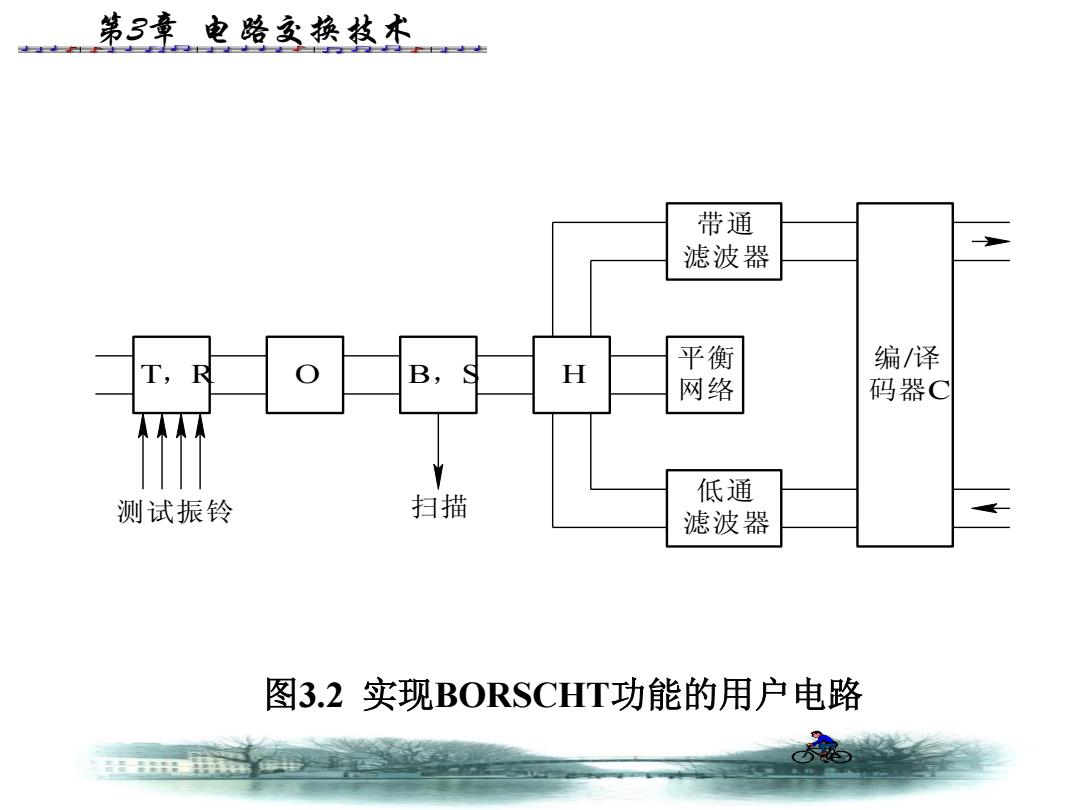

第3章电路交换技术 带通 滤波器 平衡 T,R B, H 编/译 网络 码器C 低通 测试振铃 扫描 滤波器 图3.2实现BORSCHT功能的用户电路
第3章 电路交换技术 图3.2 实现BORSCHT功能的用户电路 带 通 滤波器 平 衡 网 络 低 通 滤波器 编/译 码 器C B，S H 扫 描 T，R O 测试振铃

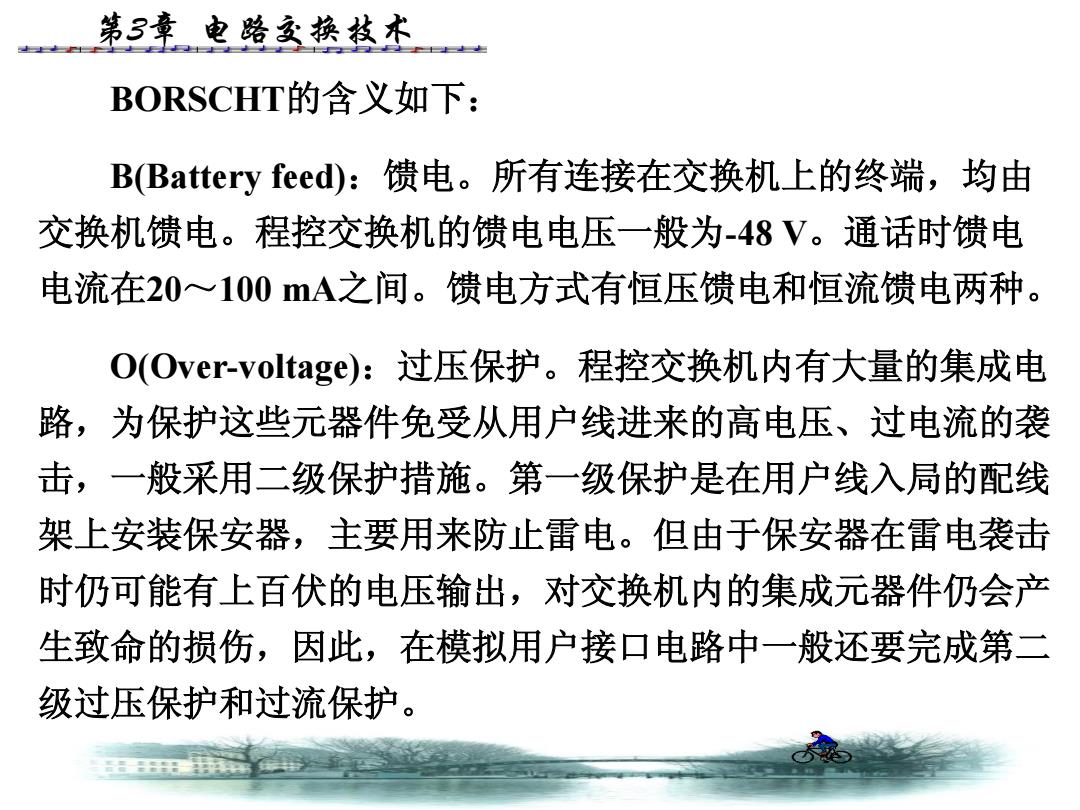

第3章电路交换技术 BORSCHT的含义如下： B(Battery feed):馈电。所有连接在交换机上的终端，均由 交换机馈电。程控交换机的馈电电压一般为-48V。通话时馈电 电流在20~100mA之间。馈电方式有恒压馈电和恒流馈电两种。 O(Over-voltage):过压保护。程控交换机内有大量的集成电 路，为保护这些元器件免受从用户线进来的高电压、过电流的袭 击，一般采用二级保护措施。第一级保护是在用户线入局的配线 架上安装保安器，主要用来防止雷电。但由于保安器在雷电袭击 时仍可能有上百伏的电压输出，对交换机内的集成元器件仍会产 生致命的损伤，因此，在模拟用户接口电路中一般还要完成第二 级过压保护和过流保护
第3章 电路交换技术 BORSCHT的含义如下： B(Battery feed)：馈电。所有连接在交换机上的终端，均由 交换机馈电。程控交换机的馈电电压一般为-48 V。通话时馈电 电流在20～100 mA之间。馈电方式有恒压馈电和恒流馈电两种。 O(Over-voltage)：过压保护。程控交换机内有大量的集成电 路，为保护这些元器件免受从用户线进来的高电压、过电流的袭 击，一般采用二级保护措施。第一级保护是在用户线入局的配线 架上安装保安器，主要用来防止雷电。但由于保安器在雷电袭击 时仍可能有上百伏的电压输出，对交换机内的集成元器件仍会产 生致命的损伤，因此，在模拟用户接口电路中一般还要完成第二 级过压保护和过流保护

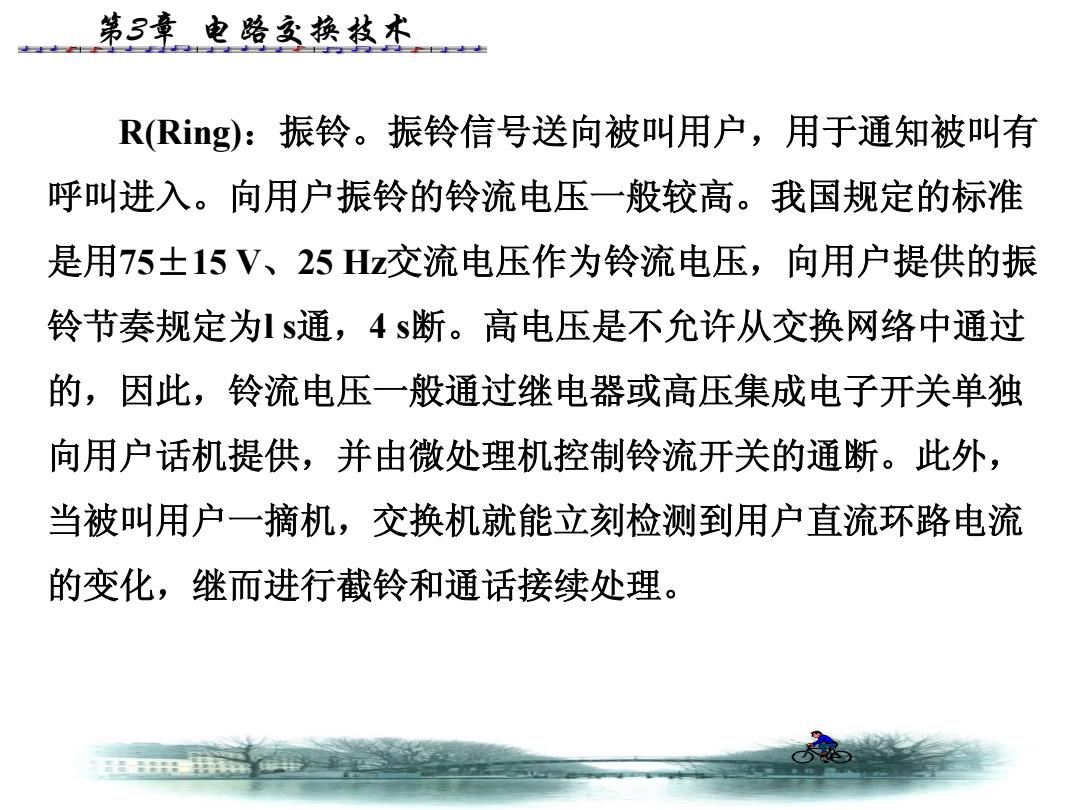

第3章电路交换技术 R(Rig):振铃。振铃信号送向被叫用户，用于通知被叫有 呼叫进入。向用户振铃的铃流电压一般较高。我国规定的标准 是用75±15V、25Hz交流电压作为铃流电压，向用户提供的振 铃节奏规定为1s通，4s断。高电压是不允许从交换网络中通过 的，因此，铃流电压一般通过继电器或高压集成电子开关单独 向用户话机提供，并由微处理机控制铃流开关的通断。此外， 当被叫用户一摘机，交换机就能立刻检测到用户直流环路电流 的变化，继而进行截铃和通话接续处理
第3章 电路交换技术 R(Ring)：振铃。振铃信号送向被叫用户，用于通知被叫有 呼叫进入。向用户振铃的铃流电压一般较高。我国规定的标准 是用75±15 V、25 Hz交流电压作为铃流电压，向用户提供的振 铃节奏规定为l s通，4 s断。高电压是不允许从交换网络中通过 的，因此，铃流电压一般通过继电器或高压集成电子开关单独 向用户话机提供，并由微处理机控制铃流开关的通断。此外， 当被叫用户一摘机，交换机就能立刻检测到用户直流环路电流 的变化，继而进行截铃和通话接续处理
第3章电路交换技术 S(Supervision):监视。用户话机的摘/挂机状态和拨号脉 冲数字的检测，是通过微处理机监视用户线上直流环路电流的 有、无状态来实现的。用户挂机空闲时，直流环路断开，馈电 电流为零；反之，用户摘机后，直流环路接通，馈电电流在20 mA以上。 对于脉冲话机，拨号时所发出的脉冲通断次数及通断间隔， 也以用户直流环路的通断来表示。微处理机通过检测直流环路 的这种状态变化，就可以识别用户所发出的脉冲拨号数字。这 种收号方式主要由软件程序实现，称为软收号器
第3章 电路交换技术 S(Supervision)：监视。用户话机的摘/挂机状态和拨号脉 冲数字的检测，是通过微处理机监视用户线上直流环路电流的 有、无状态来实现的。用户挂机空闲时，直流环路断开，馈电 电流为零；反之，用户摘机后，直流环路接通，馈电电流在20 mA以上。 对于脉冲话机，拨号时所发出的脉冲通断次数及通断间隔， 也以用户直流环路的通断来表示。微处理机通过检测直流环路 的这种状态变化，就可以识别用户所发出的脉冲拨号数字。这 种收号方式主要由软件程序实现，称为软收号器
第3章电路交换牧术 对于双音多频DTMF(Dual--tone Multi Frequency)话机， 用户所拨号码以双音多频信号形式出现在线路上，交换机内要 有专用收号器对号码进行接收和识别。专用收号器也叫“硬收 号器” C(Codec):编译码。数字交换机只能对数字信号进行交 换处理，而话音信号是模拟信号，因此，在模拟用户电路中需 要用编码器把模拟话音信号转换成数字话音信号，然后送到交 换网络进行交换。反之，通过解码器把从交换网络输出的数字 话音转换成模拟话音送给用户
第3章 电路交换技术 对于双音多频DTMF(Dual-tone Multi Frequency)话机， 用户所拨号码以双音多频信号形式出现在线路上，交换机内要 有专用收号器对号码进行接收和识别。专用收号器也叫“硬收 号器”。 C(Codec)：编译码。数字交换机只能对数字信号进行交 换处理，而话音信号是模拟信号，因此，在模拟用户电路中需 要用编码器把模拟话音信号转换成数字话音信号，然后送到交 换网络进行交换。反之，通过解码器把从交换网络输出的数字 话音转换成模拟话音送给用户
