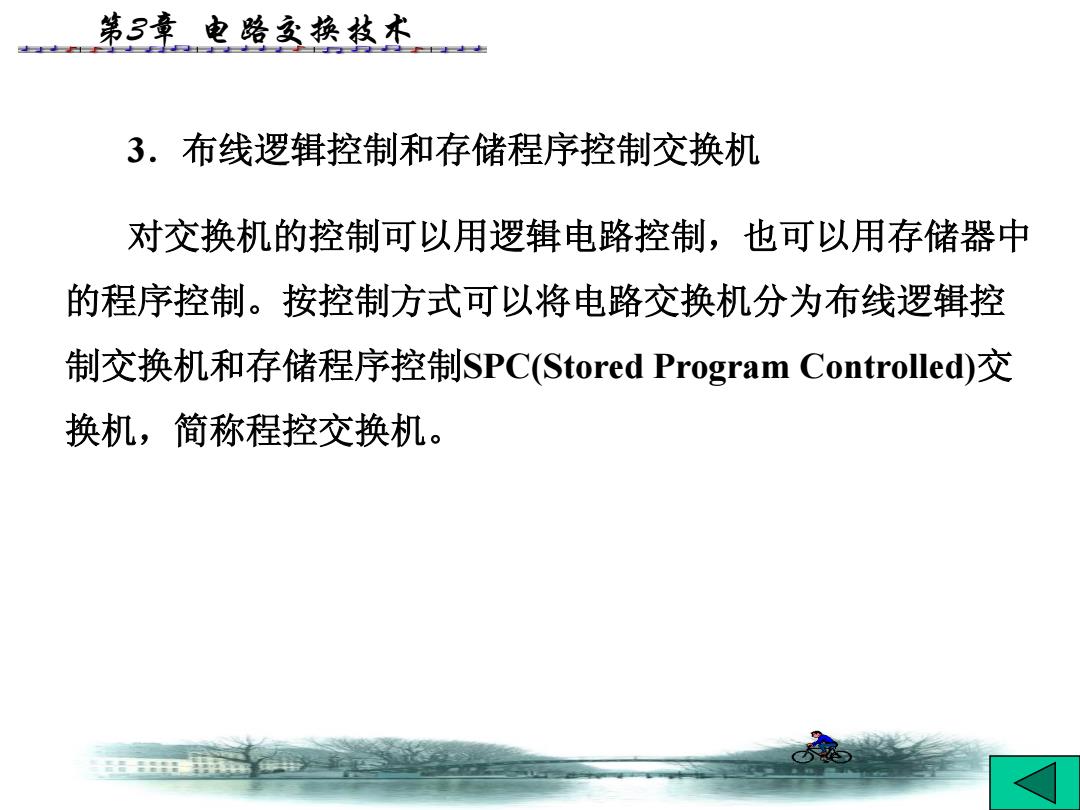

第3章电路交换技术 3.布线逻辑控制和存储程序控制交换机 对交换机的控制可以用逻辑电路控制，也可以用存储器中 的程序控制。按控制方式可以将电路交换机分为布线逻辑控 制交换机和存储程序控制SPC(Stored Program Controlled交 换机，简称程控交换机
第3章 电路交换技术 3．布线逻辑控制和存储程序控制交换机 对交换机的控制可以用逻辑电路控制，也可以用存储器中 的程序控制。按控制方式可以将电路交换机分为布线逻辑控 制交换机和存储程序控制SPC(Stored Program Controlled)交 换机，简称程控交换机
第3章电路交换技术 3.2电路交换机的硬件结构 典型的电路交换系统是电话交换系统。本节以数字程控电 话交换机为例，说明电路交换机的组成。 电路交换机的总体结构包括硬件和软件两部分。本节主要 介绍电路交换机的硬件结构。其硬件结构分为话路子系统和控 制子系统，如图31所示。话路子系统主要由接口电路和交换网 络组成
第3章 电路交换技术 3.2 电路交换机的硬件结构 典型的电路交换系统是电话交换系统。本节以数字程控电 话交换机为例，说明电路交换机的组成。 电路交换机的总体结构包括硬件和软件两部分。本节主要 介绍电路交换机的硬件结构。其硬件结构分为话路子系统和控 制子系统，如图3.1所示。话路子系统主要由接口电路和交换网 络组成
第3章电路交换技术 接口的作用是将来自不同终端（电话机、计算机等）或其它交 换机的各种信号转换成统一的交换机内部工作信号，并按信号的 性质分别将信令送给控制系统，将业务消息送给交换网络。交换 网络的任务是实现各入、出线上信号的传递或接续。控制子系统 对话路子系统进行控制，如监视用户线和中继线的状态，处理用 户或其它交换局发送的信令，按信令要求控制交换网络接续，通 过接口发送信令，协调交换机工作等。它由处理机、存储器、外 部设备和远端接口等部件组成。外部设备有外存、打印机、维护 终端等，是交换局维护人员使用的设备。远端接口包括至集中维 护操作中心CMOC(Centralized Maintenance&Operation Center)、网管中心、计费中心等的数据传送接口。存储器用来 存储程序和数据，可进一步分为程序存储器和数据存储器
第3章 电路交换技术 接口的作用是将来自不同终端(电话机、计算机等)或其它交 换机的各种信号转换成统一的交换机内部工作信号，并按信号的 性质分别将信令送给控制系统，将业务消息送给交换网络。交换 网络的任务是实现各入、出线上信号的传递或接续。控制子系统 对话路子系统进行控制，如监视用户线和中继线的状态，处理用 户或其它交换局发送的信令，按信令要求控制交换网络接续，通 过接口发送信令，协调交换机工作等。它由处理机、存储器、外 部设备和远端接口等部件组成。外部设备有外存、打印机、维护 终端等，是交换局维护人员使用的设备。远端接口包括至集中维 护操作中心CMOC(Centralized Maintenance ＆ Operation Center)、网管中心、计费中心等的数据传送接口。存储器用来 存储程序和数据，可进一步分为程序存储器和数据存储器
第3章电路交换技 模拟用户线 模拟用户 接口 用户级 模拟用 户线 模拟用户 用户级 数字中 数字中 数 接口 继接口 继接口 字 !远端模块 交 数字用户线 数字用户 接口 换 数字中继线 数字中继 网 接口 络 模拟中继线 模拟中继 接口 信令设备 话路子系统 控制子系统 远端接口 存储器 处理机 打印机 外存 维护终端 图3.1数字交换系统的硬件功能结构
第3章 电路交换技术 图3.1 数字交换系统的硬件功能结构 数 字 交 换 网 络 模拟用户线 模拟用户 接 口 模拟用 户 线 用户级 模拟用户 接 口 远端模块 数字用户线 数字用户 接 口 数字中继线 数字中继 接 口 模拟中继线 模拟中继 接 口 信令设备 话路子系统 控制子系统 处理机 远端接口 存储器 打印机 外 存 维护终端 用户级 数字中 继接口 数字中 继接口
第3章电路交换技术 3.2.1话路子系统 话路子系统包括模拟用户接口、用户级、远端模块、数字用户 接口、数字中继接口、模拟中继接口、信令设备、交换网络等部件。 1.模拟用户接口 模拟用户接口是数字程控交换机连接模拟用户线的接口电路。 模拟用户的传输线路为二线模拟线，终端和交换机之间采用直流环 路信令方式。终端向数字交换网络传送话音信号、音频数据和双音 多频信号，交换机向模拟话机提供直流馈电和振铃信号，并完成测 量等功能。每一个模拟用户均要经模拟用户接口电路连接交换网络， 因此这种接口电路占的比例最大，对它的组成和功能有一个基本要 求，归纳起来为BORSCHT,如图3.2所示
第3章 电路交换技术 3.2.1 话路子系统 话路子系统包括模拟用户接口、用户级、远端模块、数字用户 接口、数字中继接口、模拟中继接口、信令设备、交换网络等部件。 1．模拟用户接口 模拟用户接口是数字程控交换机连接模拟用户线的接口电路。 模拟用户的传输线路为二线模拟线，终端和交换机之间采用直流环 路信令方式。终端向数字交换网络传送话音信号、音频数据和双音 多频信号，交换机向模拟话机提供直流馈电和振铃信号，并完成测 量等功能。每一个模拟用户均要经模拟用户接口电路连接交换网络， 因此这种接口电路占的比例最大，对它的组成和功能有一个基本要 求，归纳起来为BORSCHT，如图3.2所示
