电流源 IA Rs U 0 U 电流源电路 理想电流源的外特性 当实际电流源的内阻R、=∞（相当于开路)时，=I、为 一定值，而电流源两端电压则由负载电阻R和I共同确 定，这样的电源称为理想电流源简称电流源。 第四页 西©@

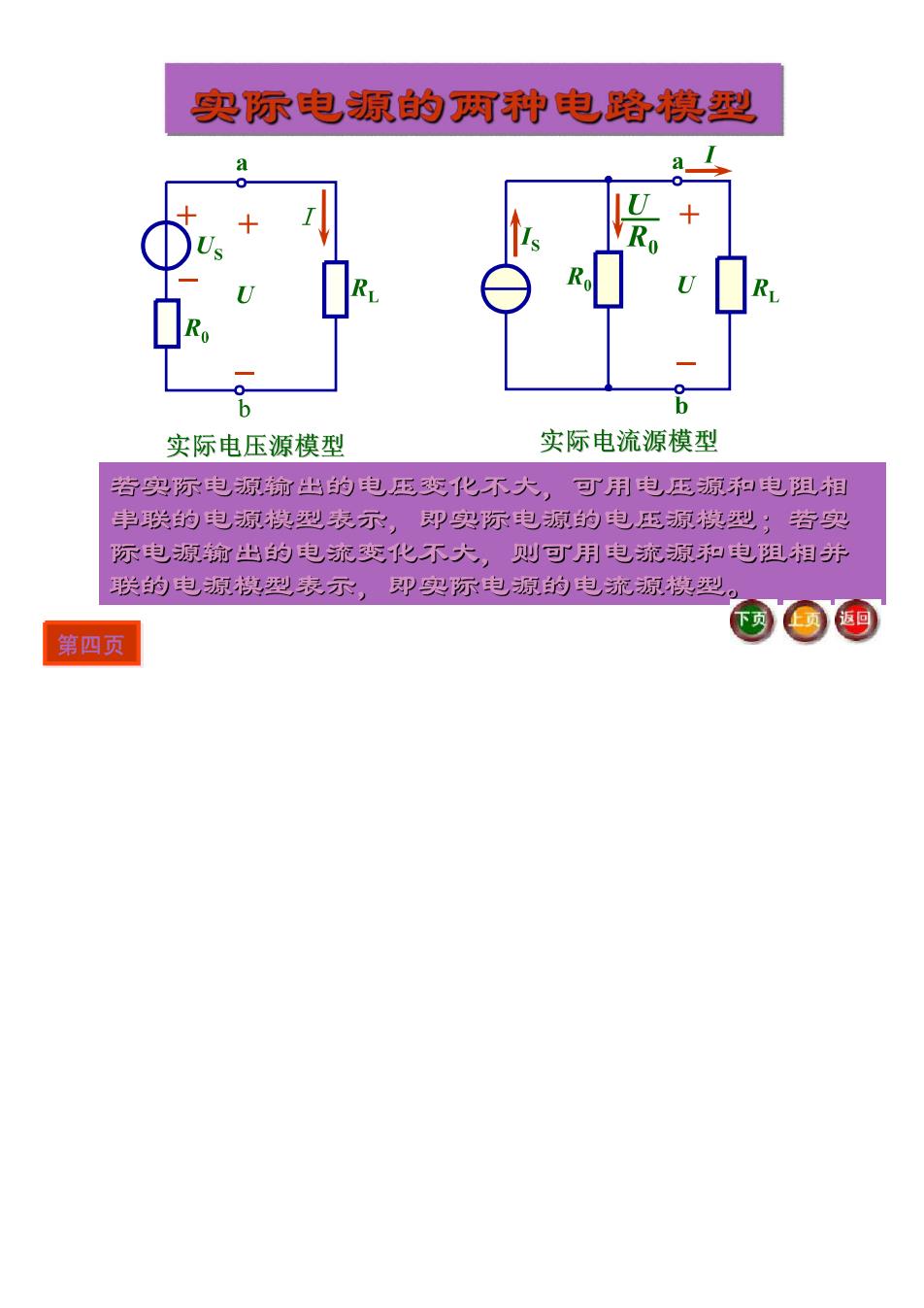

实际电源的两种电路模型 实际电压源模型 实际电流源模型 若哭标电源输出的电压变化不大，可用电压源和电阻相 串联的电源摸型安示，即实际电源的电压源漠型；若实 际电源输出的电流变化不大，则回用电流源和电阻相并 联的电源摸型表示，即实哭际电源的电流原摸型 ©@ 第四页
两种电原之间的等效变换 当接有同样的负载时，对 等效变换的条件： 外的电压、电流相等。 I 内阻改并联 09 内阻改串联 U、=I、Ro 两种电源模型之间等效变换时，内阻不变。 第四页 國国西
检验学习结果 ◆3A 12V 2.上述直流情况 下，电感线圈的 等效电路模型？ 3.电感元件在直 流时相当于短路 工是否为零？由容 4.理想电源和实阿 元件在直流时相当 电源有何区别？理 于开路，C是否为 祖电源之间能否等 2 效互换？实际电源 模型的互换如何 第四页 @©心
讨论题 22 哪个答 案对？ 10 =5A 2 10 2 +2=7A X 10-4 =3A × 第四页 ©©@
